Lavorazione CNC a 5 assi: principi di funzionamento, tipologie e vantaggi

I metodi di produzione tradizionali di solito cadono nella trappola di procedure complicate e inefficienze quando si ha a che fare con una precisione ultraelevata, una parte con superfici curve complesse o una forma irregolare. È a causa di questa sfida che i cinque assi Lavorazione CNC la tecnologia è stata in fase di sviluppo. A differenza dei tradizionali dispositivi a tre assi, a lavorazione a cinque assi center realizza il movimento coordinato di tre assi lineari X, Y e Z e due assi rotanti in grado di lavorare cinque superfici complicate di un pezzo in un'unica configurazione.

LS Manufacturing ha integrato avanzate apparecchiature CNC a cinque assi, capacità di pianificazione professionale dei processi e una ricca conoscenza del settore, dedicata a fornire soluzioni in campi che richiedono elevate esigenze di affidabilità e precisione. Scegliere LS Manufacturing significa scegliere la strada più saggia e affidabile per trasformare l'innovazione in una produzione di qualità; aiuta a portare insieme lo standard di produzione del settore a un nuovo massimo. Per farti risparmiare tempo, ecco una rapida panoramica delle conclusioni principali.

Tabella di riferimento rapido del nucleo di lavorazione CNC a cinque assi

Categoria di funzionalità	Descrizione
Definizione di base	Un sistema a tre assi ha due assi rotanti aggiuntivi che consentono all'utensile di avvicinarsi al pezzo da qualsiasi angolazione spaziale e svolgere la sua funzione per formare una parte complessa con bloccaggio una tantum.
Principali vantaggi	Riduce notevolmente il numero di operazioni di bloccaggio, migliora la precisione e l'efficienza nella lavorazione evitando l'accumulo di errori. È particolarmente indicato per la lavorazione di superfici curve complesse e consente l'uso di pezzi più corti utensili da taglio al fine di aumentare la rigidità del sistema.
Tipi comuni	Principalmente suddiviso in un tipo a tavola rotante, applicabile a pezzi di piccole e medie dimensioni, un tipo a testa utensile oscillante applicabile a pezzi di grandi dimensioni e un tipo ibrido che comprende le caratteristiche di entrambi.
Applicazioni tipiche	Le tecnologie chiave vengono utilizzate per la fabbricazione di parti di alta precisione, tra cui pale di motori nell'industria aerospaziale, giunti artificiali in dispositivi medici e giranti di turbine nel settore automobilistico.
Sfide chiave	Sono coinvolti costi elevati per attrezzature e software; Per la programmazione sono necessari sofisticati sistemi CAM, nonché post-processori dedicati, e i requisiti di abilità dell'operatore sono molto elevati.

La tecnologia di lavorazione CNC a cinque assi può realizzare l'angolo ottimale con cui l'utensile si avvicina al pezzo attraverso un movimento spaziale a più gradi di libertà ed è particolarmente adatta per la lavorazione di parti complesse ad alta precisione nel settore aerospaziale, medico e in altri campi. Nel processo di candidatura ci sono anche sfide significative: grandi investimenti in attrezzature, requisiti di programmazione complessi e formazione del personale specializzato.

La lavorazione a cinque assi rappresenta una direzione di sviluppo che non può essere ignorata per la produzione moderna e la tendenza è verso l’alta precisione, l’alta efficienza e l’elevata flessibilità. Padroneggiare questa tecnologia di lavorazione a cinque assi ha un significato strategico per migliorare la competitività principale delle imprese e adattarle per soddisfare le esigenze del mercato manifatturiero di fascia alta.

Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS

Questa guida è, prima di tutto, autorevole per la forte forza aziendale di LS Manufacturing. Non abbiamo solo un cluster leader del settore a cinque assi Centri di lavoro CNC ma anche un sistema di soluzioni integrate che spazia dalla progettazione digitale al controllo di precisione. Vale a dire, ciò che condividiamo sono metodologie mature che sono state convalidate da apparecchiature di fascia alta del valore di milioni e tradotte direttamente in prodotti di alta qualità.

Il team di ingegneri di LS Manufacturing è da tempo profondamente coinvolto in settori di fascia alta come l'aerospaziale e la medicina di precisione, dove la "tolleranza zero" per i difetti è fondamentale. Hanno risolto innumerevoli problemi fondamentali legati alla complessa lavorazione di superfici curve, alla deformazione di parti a pareti sottili e alla lavorazione di materiali speciali. Ciò che vedete qui è l’essenza più universalmente applicabile delle strategie e delle principali linee guida per evitare le trappole estratte da questi casi di successo.

Incarna le lezioni apprese e la saggezza acquisita attraverso il lavoro di progetto reale degli ingegneri per fornirti un percorso comprovato, evitando efficacemente le insidie ​​​​comuni, migliorando l'efficienza e la precisione nelle tue decisioni tecniche.

Come ottenere la formatura perfetta di parti complesse mediante lavorazione CNC a cinque assi?

Il motivo per cui la lavorazione CNC a cinque assi può realizzare la perfetta formatura di parti complesse risiede nella sua innovazione nella libertà di movimento. Ai tradizionali tre assi lineari, X, Y e Z, vengono aggiunti due assi rotanti, come gli assi A e C, che fanno sì che l'utensile si avvicini alla superficie del pezzo da qualsiasi angolazione. IL lavorazione del collegamento a cinque assi Il metodo promuove il concetto di lavorazione da "pezzo fisso, utensile in movimento" a un nuovo livello di "coordinazione di utensile e pezzo nello spazio". I suoi vantaggi si riflettono nei seguenti tre aspetti:

1. Superamento degli angoli morti di lavorazione:

Per quelle aree che le macchine utensili a tre assi non possono raggiungere efficacemente, come cavità profonde e strutture concave con angoli negativi, la lavorazione a cinque assi può ruotare l'angolo del pezzo ruotando il piano di lavoro o la testa dell'utensile, garantendo che l'utensile sia sempre nella posizione migliore per la lavorazione.

2. Garantire la precisione della superficie:

La lavorazione CNC a cinque assi può garantire che durante la lavorazione di alcune complicate parti di superficie curva come giranti o articolazioni umane, il bordo laterale dell'utensile sia in contatto ideale con la superficie. Ciò è diverso da una tecnica di lavorazione a tre assi che può eseguire solo la punta fresatura . Pertanto garantisce una migliore qualità della superficie, una maggiore precisione geometrica e forze di taglio uniformi.

3. Miglioramento dell'efficienza della lavorazione:

Poiché consente l'uso di utensili più corti regolando gli angoli, ciò migliora notevolmente la rigidità del sistema e consente di utilizzare parametri di taglio più grandi, insieme a tolleranze di finitura ridotte, migliorando così drasticamente l'efficienza della lavorazione di lavori complessi.

LS Manufacturing si basa sulla tecnologia più avanzata attrezzatura a cinque assi , facendo affidamento sul suo database di processi maturo per garantire la stabilità della qualità del prodotto. In poche parole, la lavorazione CNC a cinque assi aumenta il grado di libertà per risolvere le difficoltà di formatura di parti complesse, che è essenzialmente la tecnologia di base per la produzione di fascia alta.

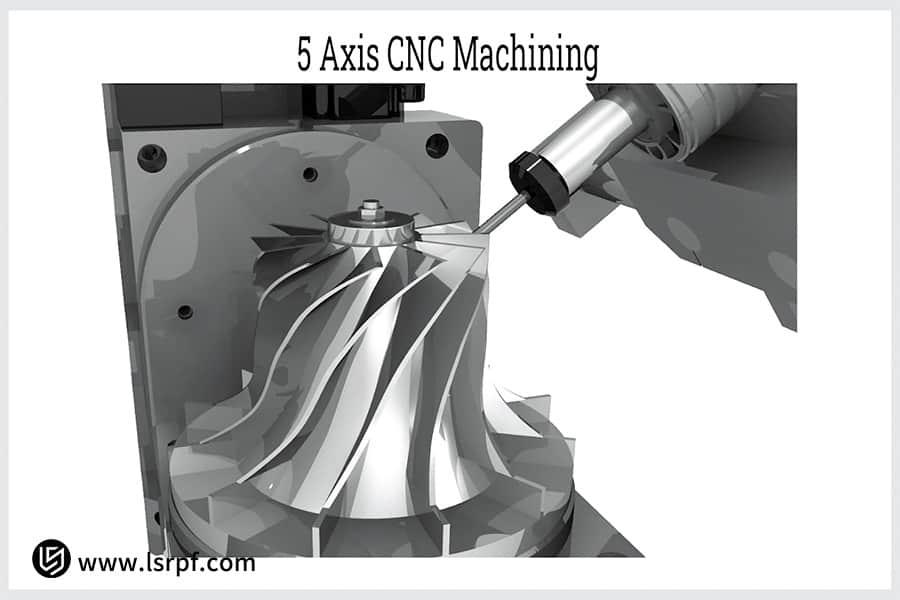

Figura 1: diagramma di progettazione CNC a 5 assi di LS Manufacturing

Quali sono i tipi di macchine utensili CNC a cinque assi e gli scenari applicabili?

Cinque assi Macchine utensili CNC sono classificati principalmente in base al metodo di implementazione per i due assi rotanti. Inoltre, le diverse strutture determinano le loro caratteristiche prestazionali e i diversi scenari ad esse applicabili. Successivamente, fornirò una visione sistematica delle caratteristiche strutturali, delle differenze di precisione e degli scenari applicativi tipici di tre tipi principali.

Tipo	Caratteristiche strutturali	Precisione e prestazioni	Scenari applicativi tipici
Tipo con testa girevole	L'asse rotante (asse A/B) è integrato nella testa del mandrino, mentre il piano di lavoro rimane fisso. Con una risposta dinamica rapida, è ideale per la lavorazione di superfici curve complesse.	A causa della rotazione della testa del mandrino, tuttavia, la rigidità è leggermente inferiore quando viene applicato un taglio con carichi pesanti e il mantenimento della precisione dovrebbe essere l'obiettivo.	Questo tipo è adatto alla lavorazione di pezzi grandi, pesanti e scatolari come la lavorazione di stampi nell'industria automobilistica, carcasse di motori, ecc., senza la necessità di ruotare i pezzi.
Tipo di tavola rotante	L'asse rotante (asse A/C in generale) è integrato sotto il piano di lavoro e la testa del mandrino esegue solo il movimento lineare.	Con la migliore rigidità strutturale, ha una forte capacità di carico e la massima precisione dell'asse rotante. Pertanto, è adatto per la lavorazione di pezzi di alta precisione.	Può soddisfare la domanda di pezzi di precisione di piccole e medie dimensioni che necessitano di lavorazione multidirezionale, tra cui giranti, impianti medici e parti di strutture di precisione.
Tipo ibrido	Una combinazione delle due tipologie sopra menzionate, generalmente con un asse rotante nella testa e uno nel piano di lavoro.	Ha la massima flessibilità, in grado di trovare il miglior angolo di lavorazione all'interno dell'intervallo di corsa per bilanciare precisione e flessibilità.	Per lo sviluppo del prodotto e la produzione di piccoli lotti e di più varietà, come le parti dell'industria aerospaziale con una forma complessa e irregolare.

Basandosi sull'esperienza maturata al servizio di numerosi settori, LS Manufacturing segue una strategia complementare nella configurazione delle apparecchiature. Equipaggia i grandi componenti strutturali per l'industria aerospaziale con macchine utensili a testa girevole, mentre le macchine utensili a tavola rotante ad alta precisione sono preferite per le parti di precisione nei dispositivi medici. La consulenza professionale sulla selezione delle attrezzature ci aiuta ad abbinare la soluzione di lavorazione più adatta alle esigenze specifiche dei clienti e a trovare un equilibrio ottimale tra i due elementi più importanti: efficienza e qualità della lavorazione.

In breve, la scelta della macchina utensile CNC a cinque assi non è statica; dovrebbe essere fatto con il nucleo sulla base di un giudizio globale sulle dimensioni, il materiale, i requisiti di precisione e il volume di produzione richiesti per il pezzo target.

Quali sono i vantaggi rivoluzionari della lavorazione a cinque assi rispetto alla lavorazione a tre assi?

La lavorazione a cinque assi presenta vantaggi fondamentali rispetto alla tradizionale tecnologia a tre assi nel settore. La svolta fondamentale ottenuta aggiungendo due assi rotanti è il controllo flessibile della postura dell'utensile, realizzando un miglioramento dirompente in termini di precisione, efficienza e costi. Ciò parla essenzialmente di un salto nella filosofia di produzione che confronta i cinque assi con CNC a tre assi . I vantaggi specifici e rivoluzionari nella lavorazione a cinque assi si riflettono in quanto segue:

1. Salto di precisione:

La lavorazione a cinque assi completa la lavorazione multisfaccettata del pezzo in un unico setup. In sostanza evita gli errori di posizionamento ripetitivi causati da setup multipli e garantisce tolleranze geometriche estremamente elevate e coerenza dimensionale dei pezzi che non possono essere raggiunte dalla tecnologia a tre assi.

2. Doppia efficienza:

Risparmia tempo ausiliario utilizzato per diverse configurazioni, consentendo il taglio ad alta velocità con utensili corti, riducendo notevolmente il ciclo di produzione. Nel frattempo, può lavorare direttamente superfici convenzionalmente difficili da raggiungere come cavità profonde e angoli negativi senza progettare e produrre attrezzature di attrezzamento dedicate.

3. Ottimizzazione dei costi:

Sebbene l'investimento in attrezzature rimanga elevato, la tecnologia a cinque assi riduce il costo di produzione complessivo di ciascuna parte grazie alla riduzione degli impianti e al minor tasso di scarto ; ciò è vantaggioso per abbreviare i cicli di consegna, soprattutto nel caso di prodotti in piccoli lotti e altamente complessi.

La pratica LS Manufacturing dimostra che un componente strutturale aerospaziale ne ha originariamente bisogno di tre macchine utensili a tre assi e diverse configurazioni possono essere formate su una macchina utensile a cinque assi in un unico passaggio.

Il ciclo di lavorazione viene ridotto del 40% e la precisione viene notevolmente migliorata. I vantaggi della lavorazione a cinque assi non risiedono solo nei parametri tecnici leader ma anche nella maggiore certezza della produzione, offrendo così ai clienti un reale vantaggio competitivo.

Figura 2: Diagramma della lavorazione CNC a 5 assi di LS Manufacturing

In che modo la lavorazione a cinque assi promuove la precisione delle parti grazie al bloccaggio singolo?

Il segreto centrale del miglioramento della precisione della lavorazione CNC a cinque assi risiede nella sua rivoluzionaria tecnologia "a bloccaggio singolo". Nella produzione tradizionale, le parti devono essere trasferite e fissate nuovamente più volte tra diverse macchine utensili, e ogni bloccaggio introduce nuovi errori di posizionamento. La tecnologia a cinque assi integra il processo di lavorazione in un'unica macchina ed elimina quindi sostanzialmente la causa dell'accumulo di errori. In particolare, il suo contributo si riflette in due aspetti:

• Garantire le tolleranze di posizione: quando si utilizzano metodi tradizionali per parti che contengono caratteristiche angolari complesse, come un sistema di fori con direzioni diverse in un blocco motore, diverse regolazioni della postura del pezzo non possono garantire la precisione della posizione tra i fori. La lavorazione a cinque assi regola l'angolo del pezzo attraverso gli assi di rotazione, consentendo all'utensile di completare la lavorazione di tutte le caratteristiche in una volta sola, unificando tutti i riferimenti e garantendo una precisione di posizionamento estremamente elevata tra i sistemi di fori.
• Conservazione delle tolleranze di forma e posizione: le parti con superfici curve complesse, come le giranti, possono essere sottoposte a diverse operazioni di bloccaggio che potrebbero distruggere la continuità dell'intero contorno, portando quindi a deviazioni nelle tolleranze di forma e posizione come coassialità o profilo. Una singola operazione di bloccaggio può mantenere inalterato il dato durante l'intero processo dal pezzo grezzo al prodotto finito; quindi, controlla perfettamente la sua precisione geometrica macroscopica.

LS Manufacturing traduce questo vantaggio teorico in risultati stabili con progettazione di attrezzature professionali e pianificazione dei processi. Controlliamo efficacemente le forze di taglio e la deformazione termica con dispositivi ad alta precisione abbinati a parametri di taglio ottimizzati, ottenendo in definitiva un controllo di precisione a livello di micron per i nostri clienti.

In altre parole, il bloccaggio singolo è la base per il salto di qualità ed efficienza raggiunto nella lavorazione CNC a cinque assi; fornisce la soluzione definitiva per realizzare parti complesse e di alta precisione eliminando gli errori di trasformazione dei dati.

Quali settori avranno urgente bisogno della tecnologia di lavorazione a cinque assi?

Tecnologia di lavorazione a cinque assi è diventata una tecnologia fondamentale nella produzione di fascia alta perché può risolvere meglio i problemi di strutture complesse e di formatura di materiali ad alta precisione e ad alte prestazioni. Grazie ai vantaggi, la lavorazione a cinque assi di parti complesse occupa una posizione insostituibile in molti settori di alta precisione. In particolare, le sue principali applicazioni industriali si concentrano in:

1. Aerospaziale:

Le parti in questo campo utilizzano generalmente strutture integrali con materiali leggeri e difficili da lavorare. La tecnologia a cinque assi può completare la lavorazione ad alta precisione di sistemi di fori multiangolo e superfici curve complesse in un solo serraggio, garantendo la resistenza strutturale e le prestazioni aerodinamiche delle parti. LS Manufacturing ha lavorato parti strutturali in lega di titanio per un'azienda aerospaziale, integrando i tradizionali metodi multiprocesso in un processo di stampaggio unico, in cui la precisione è stata pienamente soddisfatta secondo standard rigorosi.

2. Dispositivi medici:

Le articolazioni artificiali e i componenti dei robot chirurgici sono esempi di tali prodotti caratterizzati da forme complesse e requisiti altamente esigenti per le superfici biocompatibili. La lavorazione a cinque assi può ottenere superfici curve perfettamente adatte all'osso e strutture interne leggere dei fori degli impianti, senza la necessità di un trattamento superficiale secondario. La nostra soluzione di giunzione in lega di cobalto-cromo per un cliente ha ottenuto una precisione del contorno a livello di micron e una finitura a specchio.

3. Produzione automobilistica di alta precisione:

La tecnologia a cinque assi può completare in modo efficiente la lavorazione di canali di flusso complessi e circuiti dell'acqua di raffreddamento durante la produzione di testate di motori, giranti di turbocompressori e stampi ad alte prestazioni, che migliorano notevolmente le prestazioni e la durata del prodotto. In una parola, questi settori hanno una cosa in comune: i requisiti estremamente elevati posti alla complessità geometrica, alle proprietà dei materiali e all’affidabilità dei componenti.

Dotata di una profonda esperienza in queste applicazioni industriali, LS Manufacturing ha creato un ricco database di processi e soluzioni e può quindi supportare i clienti dall'ottimizzazione della progettazione alla produzione di massa, rendendolo un partner affidabile.

Figura 3: Parti di lavorazione CNC a 5 assi di LS Manufacturing

Case Study: In che modo la lavorazione a cinque assi svolge un ruolo chiave nella produzione di giranti?

La lavorazione di parti così complicate con una produzione di fascia alta e requisiti aerodinamici elevati, come le giranti , ha sempre rappresentato una grande sfida per i metodi di produzione tradizionali nella produzione di fascia alta. Il seguente caso di studio mostra come LS Manufacturing utilizza la tecnologia avanzata di lavorazione a cinque assi per fornire ai propri clienti una soluzione superiore.

1. Sfida del cliente:

Durante la lavorazione del nucleo della girante del compressore, i produttori di motori aeronautici utilizzavano le tradizionali macchine utensili a tre assi. Ciò significava che dovevano essere eseguite numerose operazioni di bloccaggio e indicizzazione per elaborare la base, la parte posteriore e il canale di flusso della pala, il che avrebbe potuto portare ad alcune gravi deviazioni nei dati del profilo della pala, influenzando così l'efficienza del flusso d'aria del motore. La percentuale di prodotti qualificati è stata sempre intorno al 70%, incidendo gravemente sulla certificazione e sulla consegna del nuovo prodotto.

2. Soluzione di produzione LS:

Abbiamo sviluppato una soluzione di processo completa con al centro un centro di lavoro a cinque assi di fascia alta. La programmazione CAM professionale può ottenere una vera lavorazione simultanea a cinque assi; il bordo laterale ottimale dell'utensile è in contatto con superfici curve complesse. Tutte le lame possono essere finite una volta senza errori di posizionamento ripetitivi. Nel frattempo, utilizza un sistema di misurazione online per il rilevamento in tempo reale e la compensazione in macchina delle dimensioni chiave, garantendo la stabilità e l'affidabilità della lavorazione.

3. Risultati e valore:

Nella nuova soluzione, gli indicatori chiave delle prestazioni della girante sono stati notevolmente migliorati: la precisione del profilo delle pale è stata sempre controllata entro ±0,03 mm, il tasso di scarto è stato ridotto dal 30% a meno del 3% e l'intero ciclo di consegna è stato ridotto del 40%. Ciò non solo ha consentito al cliente di risparmiare notevolmente sui costi, ma ha anche aiutato il prodotto a superare severi test sulle prestazioni aerodinamiche al primo tentativo, ponendo solide basi per la certificazione del modello finale.

Lavorazione simultanea a cinque assi di parti molto complicate, come le giranti, è più di un aggiornamento tecnologico e la sostituzione del processo tradizionale per garantire le massime prestazioni e affidabilità di tali parti. LS Manufacturing, con una profonda conoscenza dei processi e una ricca esperienza nel campo dell'ingegneria, è impegnata a trasformare il potenziale delle apparecchiature in vantaggi competitivi per i clienti.

Vale la pena investire in una macchina utensile CNC a cinque assi?

Se investire o meno in un cinque assi Macchina utensile CNC , non dovrebbe essere deciso in base al costo di acquisto iniziale più elevato, ma dovrebbe essere analizzato in base al ritorno sull'investimento durante l'intero ciclo di vita. Sebbene le macchine utensili CNC a cinque assi siano molto più costose di quelle tradizionali a tre assi, i vantaggi complessivi offerti spesso creano valore ben oltre le aspettative. L'analisi specifica è la seguente:

1. Maggiore efficienza e riduzione dei costi unitari: macchine utensili a cinque assi complete lavorazione su cinque lati in un unico setup, riducendo così diversi tempi di setup, tempi di presenza della macchina utensile e costi di attrezzaggio. Per parti così complesse, la loro efficienza di lavorazione può essere aumentata più volte, riducendo così rapidamente il costo unitario.
2. Miglioramento della qualità e riduzione della perdita di qualità: la precisione e l'uniformità della lavorazione estremamente elevate possono ridurre notevolmente il tasso di scarti e rilavorazioni. Per alcune parti di alto valore, il risparmio anche di un solo scarto può far risparmiare decine di migliaia di yuan, il che sarà molto importante in settori come quello aerospaziale e dei dispositivi medici.
3. Salto di capacità, acquisizione di ordini di fascia alta: le capacità per la lavorazione a cinque assi significano che le aziende possono accettare ordini con requisiti tecnici più elevati e un maggiore valore aggiunto. Non si tratta solo di un aumento diretto dei ricavi, ma anche di un investimento strategico per migliorare la competitività sul mercato e costruire l’immagine del marchio.

LS Manufacturing comprende perfettamente che i clienti desiderano capacità di produzione avanzate ma sono costantemente sottoposti a pressioni sui costi. Pertanto, possiamo fornire modelli di cooperazione flessibili oltre a quelli di alto livello servizio di lavorazione a cinque assi . Garantiamo che potrete godere di una capacità di lavorazione a cinque assi di prima classe senza dover sostenere gli elevati costi di acquisto e manutenzione delle attrezzature. Questa capacità può trasformare gli investimenti in immobilizzazioni in costi di produzione controllabili, ridurre notevolmente la soglia tecnica e aiutarti ad acquisire rapidamente competitività sul mercato.

Le macchine utensili a cinque assi sono un tipico investimento "abilitante" e il loro reale valore di ritorno risiede nell'aggiornamento complessivo della capacità produttiva e nelle opportunità di mercato che possono portare ad un'impresa.

Figura 4: Lavorazione di pezzi complessi a 5 assi da LS Manufacturing

Come scegliere un fornitore affidabile di servizi di lavorazione a 5 assi?

La produzione di parti così complesse e di alta precisione richiede la corretta selezione di un fornitore di servizi di lavorazione a 5 assi per garantire il successo del progetto. Ciò dovrebbe avvenire in combinazione con un sistema di valutazione professionale, anziché con una decisione basata esclusivamente sul confronto dei prezzi. Le dimensioni principali della valutazione sono le seguenti:

1. Capacità delle attrezzature e avanzamento tecnologico:

Conoscere la marca, il modello, il numero e l'età delle macchine utensili a 5 assi del fornitore di servizi. Le attrezzature avanzate rappresentano la base essenziale per garantire precisione ed efficienza della lavorazione; può gestire anche la maggior parte dei materiali leghe di titanio e leghe ad alta temperatura. LS Manufacturing non dispone solo di numerosi centri di lavoro a 5 assi di fascia alta, ma investe continuamente anche nell'aggiornamento delle proprie attrezzature per rimanere all'avanguardia nella tecnologia.

2. Esperienza con il team tecnico e il processo:

Le grandi apparecchiature hanno bisogno di ingegneri ancora migliori per lavorarci su. Un buon team sarà in grado di offrire una solida programmazione CAD/CAM, strategie per l'ottimizzazione del percorso utensile ed esperienza nella risoluzione di problemi di processo come vibrazioni e deformazione. Il nostro team di ingegneri vanta una vasta esperienza nel settore aerospaziale, dei dispositivi medici e in molti altri settori, supportando così il vostro progetto in ogni fase, dall'ottimizzazione del design alla produzione di massa.

3. Sistema Qualità e Tracciabilità:

I fornitori di servizi affidabili dovrebbero istituire un sistema di controllo qualità completo, come ISO 9001/AS9100, ed essere dotati di apparecchiature di prova di precisione come CMM e laser tracker per garantire la tracciabilità dei dati. LS Manufacturing ha stabilito rigorose procedure di controllo qualità fin dall'inizio dell'intero processo, garantendo che ogni prodotto consegnato soddisfi gli standard più elevati.

4. Esperienza del progetto e reputazione nel settore:

Il fatto che un fornitore di servizi abbia realizzato con successo casi di studio di progetti simili dimostra direttamente che è in grado di risolvere problemi pratici. Comprendere la reputazione e le recensioni dei clienti nel settore è un altro mezzo importante per verificare l'affidabilità dei servizi di un'organizzazione. Infatti, il servizio di lavorazione a cinque assi che sceglierai capirà presto le tue esigenze, risolverà i tuoi problemi tecnici in modo prevedibile e si rivelerà un partner a lungo termine.

Il motivo può essere ricercato nella scelta oculata del fornitore. Garantisce non solo la realizzazione regolare dei progetti attuali, ma anche una solida base produttiva per futuri aggiornamenti tecnologici e innovazioni di prodotto.

Come ottenere soluzioni professionali di lavorazione a cinque assi?

Ottenere un professionista davvero affidabile e professionale soluzione di lavorazione a cinque assi non è un processo di indagine, ma una collaborazione ingegneristica dall'inizio alla fine. Si inizia con una consulenza tecnica approfondita per assicurarsi che la soluzione finale non solo soddisfi i requisiti del disegno ma ottimizzi anche i costi migliorando al tempo stesso l'affidabilità e la producibilità. Il nostro processo di collaborazione consigliato è il seguente:

• Requisiti di corrispondenza e consulenza tecnica: questo è il primo passo più importante. Si prega di fornire disegni del prodotto, specifiche tecniche e obiettivi previsti. Il nostro team di ingegneri comunica profondamente con i clienti per comprendere la funzione di un prodotto, gli scenari applicativi e le sfide principali. In questa fase, LS Manufacturing fornisce consulenza tecnica esperta gratuita per esplorare insieme probabili opportunità di ottimizzazione.
• Analisi del processo e rapporto DFM: in base ai risultati della comunicazione, il nostro team di processo eseguirà un'analisi dettagliata della fattibilità della produzione ed eseguirà il DFM, presenterà una strategia di lavorazione preliminare che include schemi di bloccaggio del pezzo, pianificazione del percorso utensile e selezione dei parametri di taglio e offrirà un rapporto di analisi del processo professionale per la revisione.
• Preventivo preliminare e conferma della tempistica: dopo il consenso sulla soluzione del processo, verrà fornito un preventivo dettagliato con una chiara tempistica di consegna. Tutti i costi sono chiaramente suddivisi; quindi, non ci sono costi nascosti.

Una perfetta soluzione di lavorazione a cinque assi si basa su una buona interazione e co-creazione tra il produttore e il cliente nelle primissime fasi. LS Manufacturing dedica competenza ed esperienza alla traduzione delle vostre idee nei progetti di produzione più convenienti ed efficienti attraverso consulenza tecnica professionale e analisi DFM.

Ti invitiamo a fare il primo passo nella nostra collaborazione: semplicemente contattaci E forniscici il tuo concetto iniziale e noi svilupperemo i restanti aspetti tecnologici lavorando con te per trasformare il tuo progetto in un prodotto reale di alta qualità.

Figura 5: Lavorazione simultanea a 5 assi di LS Manufacturing

Domande frequenti

1. Quali materiali sono ideali per la lavorazione a 5 assi?

La lavorazione a 5 assi è comunemente utilizzata nella lavorazione di materiali ad alta durezza, alto valore e difficili da lavorare. Oltre alle comuni leghe di alluminio e all'acciaio inossidabile, le macchine utensili ad alte prestazioni e il database completo dei processi di LS Manufacturing sono riusciti a lavorare in modo efficiente anche molti altri materiali, comunemente utilizzati nei dispositivi aeronautici e medici, tra cui leghe di titanio e materiali ad alta temperatura. lega a base di nichel , per garantire efficacemente l'efficienza della lavorazione e l'integrità della superficie di parti curve complesse.

2. Qual è la dimensione minima del lotto per la lavorazione a 5 assi?

LS Manufacturing ha un modello di servizio molto flessibile e non è limitato da alcuna dimensione del lotto. La lavorazione a 5 assi è particolarmente adatta per lotti piccoli, varietà multiple ed elevata complessità nella produzione. Sia che si tratti di verifica di prototipi di pezzi singoli o di produzione in lotti di piccole e medie dimensioni, forniamo ai clienti soluzioni economicamente vantaggiose per ottenere iterazioni rapide e prototipazione a basso costo .

3. Che tipo di precisione è possibile ottenere con la lavorazione a 5 assi?

Con il nostro rigoroso sistema di controllo qualità, la lavorazione a 5 assi può anche raggiungere precise precisione fino a ±0,025 mm o più. Ci assicuriamo che le tolleranze geometriche e la stabilità dimensionale di parti così complicate possano essere soddisfatte adottando una tecnologia di bloccaggio una tantum, compensazione delle misurazioni online e un ambiente di officina a temperatura controllata per garantire la qualità del prodotto.

4. La lavorazione a 5 assi supporta una varietà di formati di file CAD/CAM?

Supportiamo tutti i principali formati di file CAD 3D, inclusi ma non limitati a STEP, IGES, X_T e PARASOLID. Il nostro esperto team di ingegneri CAM è in grado di elaborare i dati di progettazione in modo efficiente ed eseguire una programmazione precisa del percorso utensile in relazione alle caratteristiche della lavorazione a 5 assi per garantire una perfetta trasformazione di geometrie complesse.

5. Qual è il tempo tipico che intercorre tra la progettazione e la consegna in generale?

Dalla conferma dei dati alla consegna del primo pezzo, solitamente con LS Manufacturing occorrono 2-4 settimane per particolari di ordinaria complessità. Inoltre, esiste anche un canale di risposta rapida che ottimizza la programmazione della produzione in base all'urgenza del progetto e può soddisfare pienamente le esigenze urgenti dei clienti in ricerca e sviluppo o in produzione, riducendo così i tempi di attesa.

6. Come viene garantita la protezione anticollisione durante la lavorazione a 5 assi?

Garantiamo la sicurezza grazie a una tripla protezione: innanzitutto esegue la simulazione virtuale dell'intero percorso nella fase CAM, è dotato di un avanzato sistema anticollisione nella macchina utensile e infine esegue una rigorosa verifica del funzionamento a vuoto prima della lavorazione formale. Ciò garantisce che vi sia una possibilità notevolmente ridotta di danni all'attrezzatura o ai pezzi in lavorazione.

7. Fornite servizi di supporto oltre la lavorazione a 5 assi?

Sì, offriamo un vero servizio completo. Oltre alla lavorazione principale a 5 assi, i nostri servizi coprono anche l'ispezione CMM di precisione e varie finitura superficiale processi come anodizzazione , sabbiatura e passivazione per garantire ai clienti pezzi finiti completi e semplificare la gestione della catena di fornitura.

8. Come ottenere un preventivo accurato per la lavorazione a 5 assi?

Forniteci un modello 3D dettagliato, specifiche tecniche (materiale, trattamento termico, requisiti di precisione, ecc.) e quantità target. Il nostro team di professionisti valuterà il processo entro 24 ore per fornirti un preventivo trasparente e dettagliato, comprese le raccomandazioni sull'analisi di producibilità.

Riepilogo

I cinque assi Tecnologia di lavorazione CNC , con il merito unico del collegamento a cinque assi, possiede notevoli vantaggi in termini di precisione, efficienza e flessibilità per la produzione di superfici curve complesse, strutture con cavità profonde e altre parti di alta precisione. Non si tratta solo di un miglioramento delle attrezzature, ma di un salto dalla “producibilità” alla “produzione snella”.

Molto più che semplicemente le migliori macchine utensili a cinque assi ad alte prestazioni, LS Manufacturing offre un supporto tecnico approfondito per tutto, dall'ottimizzazione della progettazione e pianificazione dei processi alla produzione di precisione con l'aiuto del nostro team di ingegneri esperti. Promettiamo che l’incessante innovazione tecnologica trasformerà le vostre idee in prodotti di qualità competitivi e ad alto valore aggiunto, creando così valore fondamentale per i vostri progetti.

Il prossimo design innovativo merita soluzioni di produzione all’avanguardia. Invia i tuoi disegni di progettazione o sfide tecniche e agisci immediatamente. Contatta la produzione LS per ottenere un'analisi professionale gratuita della producibilità DFM e un preventivo dettagliato. Consenti al nostro team di esperti di lavorazione a cinque assi di aiutarti con una soluzione unica, dalla consulenza tecnica alla consegna della produzione di massa. Lavoriamo insieme, superiamo le sfide produttive e acceleriamo il lancio sul mercato.
