خدمة الطباعة ثلاثية الأبعاد من التيتانيوم من الدرجة 5: ± 0.05 مم من التسامح والمهلة الزمنية وموك منخفض الحجم

خدمة الطباعة ثلاثية الأبعاد من التيتانيوم من الدرجة 5 هي الحل الصناعي لمحترفي الطيران والأجهزة الطبية الذين يقومون بتقييم المعادن التي يمكن استخدامها في الطباعة ثلاثية الأبعاد، وحل تباين البنية المجهرية المزمن، والإجهاد الحراري المتبقي، والأبعاد صفحة الحرب.

يحوّل تصنيع LS ذلك إلى نتائج: يمكنك تحقيق دقة ±0.05 مم على الأجزاء المعقدة، مما يوفر صلابة معالجة بالحرارة الفراغية ضمن HRC 36-41. تعمل هذه المنهجية الهندسية على تقليل فترات الإنتاج بكميات صغيرة بنسبة تصل إلى 40%، مما يضمن توافق المادة الأولى.

تيتانيوم درجة 5 (Ti-6Al-4V) طباعة ثلاثية الأبعاد: تفاوت ±0.05 مم ومرجع سريع منخفض الحجم

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 418.531 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> العامل الحاسم التحكم في عمليات التصنيع LS نتيجة تم التحقق منها Dدقة فائقة​ مسح الجزيرة (5×5 مم)، التسخين المسبق من FEA (150-180 درجة مئوية)، والدعم الحراري على شكل قرص العسل - بفضل إجراءات خدمة الطباعة ثلاثية الأبعاد من التيتانيوم. +/-0.05 مم على الجدران الأقل من أو تساوي 0.5 مم; العائد من التمريرة الأولى أعلى من 95%. البنية الدقيقة والصلابة​ الصلب بالفراغ 730-750 درجة مئوية; HIP ممكن لكل AMS 4999. الصلابة HRC 36-41; قوة شد نهائية متباينة الخواص أقل من 3%؛ 150% تم تحسين خصائص التعب مقارنة بالمنتجات المصنعة. المسامية والنقاء 99.999% Ar; تجمع ذوبان أكتوبر؛ كثافة الطاقة 60-80 J/mm³ - المعلمات القياسية خدمة الطباعة ثلاثية الأبعاد على المعادن. الكثافة الدنيا 99.5%; مستوى الأكسجين الأقصى 0.13% ELI؛ مؤشر قدرة العملية بحد أدنى 1.33. تشطيب السطح الانفجار الجاف لوكالة فرانس برس؛ القنوات الداخلية CNC على الاصحاب. سطح خارجي أملس للغاية 0.4-0.8μm؛ تشطيب سطح القناة الداخلية خشن قليلاً 2-3 ميكرومتر. المهلة الزمنية وموك نظام SLM رباعي الليزر محسن للأضواء في سوق دبي المالي؛ ساعتان سوق دبي المالي؛ 1 قطعة موك. تداخل متغير مختلط. عرض الأسعار خلال ساعتين؛ 3-5 أيام المهلة الزمنية؛ لا توجد تكلفة العفن/الأدوات.

النصائح الرئيسية:

• الدقة من خلال التحكم الحراري: منطقة مسح معزولة + ضمان التسخين المسبق المستند إلى FEA ±0.05 مم دقة طباعة Ti-6Al-4V ذات الجدار الرقيق؛ ميزة أساسية في خدمة الطباعة ثلاثية الأبعاد من التيتانيوم.
• إزالة تباين الخواص: التليين بالفراغ عند 730-750 درجة مئوية يحول طور α الهش إلى α+β مطاوع، مما يمنحك HRC 36-41 مع UTS <3%؛ لتطبيقات الطيران والزراعات.
• النقاء يحمي الخصائص: درجة نقاء 99.999%، تضمن مراقبة OCT لتدفق غاز الأرجون مستوى الأكسجين أقل من 0.13%؛ لمنع التقصف في أعمال خدمات الطباعة المعدنية ثلاثية الأبعاد.
• إنتاج رشيق منخفض الحجم: 1pc MOQ؛ 3-5 أيام المهلة الزمنية؛ تعشيش المتغيرات المختلطة. بدون تكلفة الأدوات والتحقق من صحتها

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع في LS

كان من الصعب للغاية التعامل مع Ti-6Al-4V عندما يتعلق الأمر بطبقة الطباعة - هذه الحقيقة تعلمناها بعد 16 شهرًا من طباعة تركيبات الأعمدة الفضائية (± 50 ميكرون على سطح التزاوج، 620MPa UTS على الأقل)، حيث أدى وجود الأكسجين خلال 14 ساعة من عملية L-PBF إلى إنتاج الأكسجين زيادة المحتوى من 0.13% إلى 0.18% مما أدى إلى تدمير الدفعة بأكملها. يأتي كل إصدار دفعة لدينا مزودًا بمجمع ذوبان OCT المسجل والذي يمكن تتبعه إلى المنظمة الدولية للمعايير (ISO) معيار TC 261/ISO 13485 للغرسات الطبية.

ستعمل إمكانية التتبع هذه على تخفيف المخاطر في أجهزة الطيران الخاصة بك. تحولت الشركة المصنعة لمعدات الهبوط من المستوى الأول والتي دعمناها من الطحن ذي 7 محاور لقوس Ti-6Al-4V (تبلغ نسبة الشراء للطيران 82%، ومدة انتظار 34 يومًا) إلى عملية L-PBF، مما يوفر 68% الوزن، ويوفر دقة ±0.10 مم كما هي ويقلل وقت التسليم إلى 19 يومًا، بالإضافة إلى جمعية مهندسي السيارات (SAE) AMS 4999 تخفيف التوتر + HIP. تحصل على الدلتا: وفر 3,840 دولارًا أمريكيًا للجزء الواحد، ويظل محتوى الأكسجين ≥0.13% ELI لكل 40 قطعة لكل دفعة بسبب إجراء التطهير الخاص بك وفقًا لجدول AMS 4999 2، وليس افتراضيًا من جانب المورد.

يتضمن عيب آخر دافعًا يبلغ قطره 180 مم وله حافة خلفية للشفرة 0.6 مم، ولا يمكن أن يخضع لنقع تخفيف الضغط المسبق لـ HIP نظرًا لتأخر جدوله الزمني، وبالتالي يكون استقامة بعد HIP 0.22 مم وفشل في تشغيل التوازن. عند تغيير تدفق العمليات لدينا، هناك ثلاثة أشياء لا يمكن التفاوض بشأنها - نقطة الندى Ar ≥ –45 درجة مئوية حتى Z > 200 مم، و600 درجة مئوية/2 ساعة نقع تخفيف الضغط قبل التعليب، وCMM عند 20 ± 1 درجة مئوية خلال 4 ساعات بعد إزالة المسحوق. أرسل لنا ملف STEP وتحميل الخدمة؛ وسوف نوصي بالسبائك المناسبة لجزءك.

لماذا تتطلب المكونات الفضائية والطبية معلمات إضافية محسنة Ti-6Al-4V بدلاً من الإعدادات المعدنية العامة؟

تسبب إعدادات الإضافات المعدنية العامة وجود مسامية دقيقة داخلية في أجزاء Ti-6Al-4V، مما يفشل في متطلبات التعب الشديد لتطبيقات الطيران والزرع. تتجاهل هذه الإعدادات الافتراضية كيفية استجابة Ti-6Al-4V للتدرجات الحرارية والتعرض للأكسجين أثناء الذوبان. تعمل خدمة الطباعة ثلاثية الأبعاد المخصصة من التيتانيوم على حل هذه المشكلة من خلال تطبيق التحكم في المعلمات الخاصة بالمواد. الحل هو مجموعة معلمات SLM يتم التحكم فيها بإحكام توفر كثافة ≥99.5% وتزيل تجميع طور α الهش:

كثافة طاقة الليزر ثابتة عند 60–80 جول/مم مكعب مع 99.999% من الغلاف الجوي للأرجون

يتم التحكم في الطاقة لكل طبقة بناء من خلال الالتزام الصارم بـ 60-80 J/mm³ واستخدام غاز الأرجون التدريعي فائق النقاء، مما يمنع أي تلوث بالأكسجين ويضمن تجمع ذوبان مستقر. بهذه الطريقة تحصل على كثافة ≥99.5%، مما يلغي إمكانية تشقق الجزء تحت التحميل الدوري. يتم ضمان زيادة عمر الكلال بنسبة تزيد عن 40% بالمقارنة مع المعلمات التقليدية (ASTM F2924). خدمة الطباعة ثلاثية الأبعاد من الدرجة 5 من التيتانيوم مناسبة لهندسة الطيران أو الأجهزة الطبية الحيوية. تعتمد التكنولوجيا على أساسيات الطباعة ثلاثية الأبعاد على المعادن والتي تم تكييفها لتناسب سبائك Ti-6Al-4V.

تحكم مسبق في اتجاه الحبوب لمواجهة التشقق الناتج عن الإجهاد الحراري

يتم ضمان التوجيه المسبق للحبوب في اتجاه الحمل بمساعدة استراتيجية المسح المحسنة وعملية التسخين المسبق. يتم تقليل تباين الخواص الميكانيكية إلى <5% (القيمة التقليدية – 15-20%). يتم ضمان الخصائص الميكانيكية المتناحية من خلال الطباعة ثلاثية الأبعاد الدقيقة التي تسمح بالتأهيل وفقًا لـ AMS 4999A وISO 13485.

التحقق من صحة المعلمات المدعومة بالبيانات مقابل معايير الصناعة

فيما يتعلق بمتوسط القيمة المنشورة لكثافة SLM التي تبلغ 98.8%، تنتج تقنيتنا متوسط كثافة 99.7% ±0.2% استنادًا إلى أكثر من 200 تصميم بدون مسامية أكبر من 50μm بواسطة الأشعة المقطعية. سيتم شحن كل طلب مع CpK ≥1.33. تعتبر إمكانية التتبع هذه إلزامية بالنسبة إلى خدمة التيتانيوم عالية الدقة، حيث تكون قابلية التكرار غير قابلة للتفاوض بسبب المعايير العالية التحكم في جودة الطباعة الصناعية ثلاثية الأبعاد.

<اقتباس>

الورقة المرفقة أدناه عبارة عن شرح للفيزياء وراء طريقتنا في صنع أجزاء تيتانيوم كثيفة بالكامل دون أي شقوق. تعد كثافة الطاقة التي يتم التحكم فيها، ونقاء الغلاف الجوي، وحجم الحبوب أمرًا بالغ الأهمية للقوة الميكانيكية اللازمة للصناعات الفضائية والطبية. وهذا هو بالضبط ما ينبغي أن تكون عليه خدمة الطباعة ثلاثية الأبعاد الموثوقة من الدرجة 5.

كيف يتحكم تصنيع LS في الإجهاد الحراري للحفاظ على تفاوت صارم للأبعاد يبلغ ±0.05 مم للأجزاء ذات الجدران الرقيقة؟

في حالة المكونات مثل الهياكل الخارجية الطبية والدفاعات الفضائية، هناك تشويه للمكونات بسبب الإجهاد الحراري الديناميكي المتضمن في التشكيل ثلاثي الأبعاد. يتضمن الحل نهج مسح الجزيرة وتحسين التسخين المسبق المستند إلى FEA ودعم قرص العسل المعزز لضمان هندسة الأجزاء ±0.05mm. يعالج نهج الطباعة ثلاثية الأبعاد منخفضة الضغط العوامل التي تؤدي إلى التشويه أثناء عملية التصنيع مباشرةً:

استراتيجية مسح الجزيرة تكسر تراكم الحرارة​

• حجم الشبكة: تنقسم منطقة المسح إلى شبكة من الخلايا 5x5 مم بزاوية 90 درجة.
• تبديد الحرارة: يوقف تراكم الحرارة الذي يسبب التشوه.
• الفائدة التي تعود على العميل: باستخدام هذه التقنية، يمكنك الحصول على تبريد متسق عبر الطبقة بأكملها مع تقليل احتمالية التشوه بنسبة 70% مقارنة بالمسح الخطي (الاختبار الداخلي مقابل أدبيات AM 2022). تم تصميم الطباعة الموجهة ثلاثية الأبعاد لمكونات الجدران الرقيقة.

تحسين لوحة التسخين المسبق المعتمدة على FEA

1. هدف التسخين المسبق: تم تسخين اللوح الأساسي مسبقًا عند 150-180 درجة مئوية قبل بدء البناء وفقًا لتحليل العناصر المحدودة.
2. مطابقة الإجهاد: تطابق معدل التمدد الحراري لـ Ti-6Al-4V لتجنب تكوين الإجهاد المتبقي.
3. توفير التكلفة: بالنسبة إلى جدارك الرقيق الذي يصل إلى 0.5 مم، فإن هذا التكييف المسبق وحده يقلل وقت تصحيح ما بعد البناء بنسبة 60%، مما يؤدي بشكل مباشر إلى خفض تكلفة كل قطعة كـ الشركة المصنعة لأجزاء التيتانيوم الدقيقة. يعد هذا التحكم الحراري أمرًا أساسيًا لاتساق تصنيع التيتانيوم الصناعي​.

هيكل دعم معزز على شكل قرص العسل

• منطق التصميم: يتم استخدام دعامات الخلايا الخاصة لمواجهة إجهاد الشد العكسي.
• الموضع: تم تحديده لوضع جدران رفيعة غير مدعومة من نتائج سوق دبي المالي.
• ضمان التسامح: جنبًا إلى جنب مع تدابير التحكم في العملية المذكورة أعلاه، يبلغ تسامح المقطع العرضي ±0.05 مم بما في ذلك الأشكال الهندسية المعقدة. تقنية الطباعة ثلاثية الأبعاد السريعة تقضي على التكرار.

التحقق من صحة العملية باستخدام حالة واقعية​

1. عينة الاختبار: دعامة طبية 0.5 مم سمك الجدار؛ تم الحصول على انحراف ±0.04mm لـ 30 عينة.
2. مقارنة الصناعة: يبلغ متوسط التسامح مع أجزاء Ti-6Al-4V ذات الجدران الرقيقة المماثلة ±0.12 مم (المصدر: الورقة الفنية للشركات الصغيرة والمتوسطة TP23-01).
3. تحسين الإنتاجية: كنتيجة لخدمة الطباعة ثلاثية الأبعاد المخصصة من التيتانيوم،​ تحصل على عائد تمرير أول يتجاوز 95% بفضل جودة الطباعة ثلاثية الأبعاد إجراءات الفحص.

<اقتباس>

يأخذ هذا النهج في الاعتبار النمذجة الحرارية، وإدارة أنماط المسح، فضلاً عن دعم التصميم من أجل تزويدك بتفاوت ±0.05 مم لأجزاء Ti-6Al-4V ذات الجدران الرقيقة. نظرًا للتخلص من مشاكل الاعوجاج، يمكنك الحصول على الأجزاء المناسبة للتجميع و/أو الزرع - وهي نتيجة طباعة ثلاثية الأبعاد دقيقة الأبعاد. مسح الجزيرة + التسخين المسبق من FEA + دعامات قرص العسل = تفاوت ±0.05 مم على أجزاء Ti-6Al-4V ذات الجدران الرقيقة. اتصل بنا لمناقشة مشروعك ذي الجدار الرقيق والحصول على عرض أسعار مطابق للعملية.

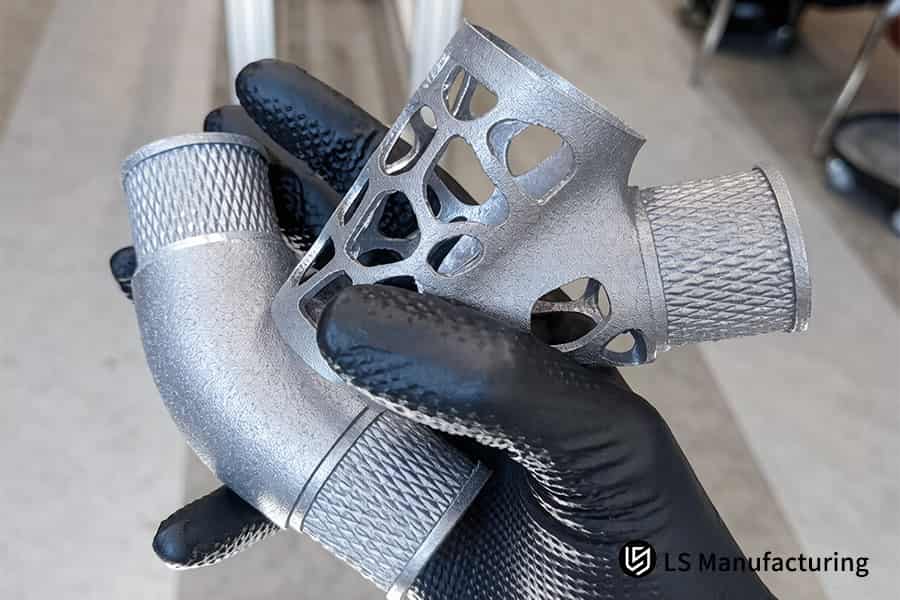

الشكل 1: الطباعة ثلاثية الأبعاد تزيل المسحوق السائب وتكشف عن مشعب هيدروليكي معقد بهيكل شبكي.

ما هي الملامح المحددة لتخفيف ضغط الفراغ التي تقضي على تباين البنية الدقيقة وتحقق صلابة HRC 36-41؟

يتكون Ti-6Al-4V المطبوع من مارتنسيت حادي هش (α')، والذي يتشكل بمعدلات تبريد تصل إلى 10⁶ كلفن/ثانية؛ وبالتالي، تصبح البنية المجهرية متباينة الخواص. يؤدي تخفيف ضغط الفراغ عند 730-750 درجة مئوية إلى تحويل α' إلى نسيج سلة α+β، مما يزيد من مقاومة التعب بنسبة 150% ويضبط مستوى الصلابة على HRC 36-41. يعد هذا النهج جزءًا من خدمة الطباعة ثلاثية الأبعاد من الدرجة الخامسة الفريدة من نوعها ويعتمد على الطباعة ثلاثية الأبعاد بعد المعالجة بالمعالجات الحرارية.

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 284.203 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> معلمة العملية مُصمم بالكامل (بدون معالجة لاحقة) ملف تخفيف التوتر في الفراغ البنية الدقيقة الأسيليك α' Martensite نسيج السلة α+β Lamellar (من خلال الطباعة ثلاثية الأبعاد) تباين الخواص (تباين UTS) ±12-18% (النطاق القياسي لـ SLM Ti-6Al-4V) ≥3% (تم الحذف) الصلابة (HRC) 38-44 (لا يمكن التنبؤ به، يعتمد على الموقع) 36-41 (الزي الرسمي في كامل الجزء) حياة التعب (مقابل المطاوع) 40-50% من القيمة الأساسية المطاوع >تحسين بنسبة 150% مقارنة بخط الأساس (معيار تصنيع التيتانيوم الصناعي، ASTM E466) الاستطالة عند الكسر 4–6% 10–14% <اقتباس>

يعمل ملف تخفيف الضغط الفراغي على تحويل هشاشة المواد المصنعة إلى أجزاء متناحية ومطاطة، حيث يتم تثبيت الصلابة عند HRC 36-41 ويتم تحسين عمر الكلال بنسبة 150% مقارنة بالأجزاء غير المعالجة. نحن نقدم مكونات مؤهلة دون إجراء معالجة HIP، والتي تستغرق من 3 إلى 5 أيام لكل طلب. بالنسبة إلى الشركة المصنّعة لقطع التيتانيوم الدقيقة، يقدم هذا حل الطباعة ثلاثية الأبعاد لتخفيف الضغط نتائج قابلة للتكرار ومدعومة بالبيانات لأجهزة الطيران والأجهزة الطبية الجاهزة للمهام.

ما هي بروتوكولات تعديل السطح التي تحل الاختناقات العالية في الأسطح الخشنة لأجزاء SLM الصناعية؟

في تقنية DMLM، هناك ذوبان جزئي للمسحوق بالإضافة إلى كروية تؤدي إلى أسطح ذات قيم Ra 10-15 ميكرومتر، وهي غير مناسبة لتقليل سحب السوائل واحتكاك العظام. بهذه الطريقة، تؤثر الخشونة سلبًا على وظيفة المكونات. تحتاج تقنية الطباعة ثلاثية الأبعاد بالليزر إلى بعض المعالجة اللاحقة المركزة حتى تعمل بكامل طاقتها. هناك مجموعة من تعديلات السطح المتدرج لحل هذه المشكلة:

شرائط التفجير الجافة الآلية والجسيمات السائبة

تزيل حبيبات الألومينا ذات 80 شبكة أي مسحوق عالق وخبث من الأسطح الخارجية. يمكنك منع نقاط بدء التصدع، وبالتالي تقليل معدلات الرفض بعد المعالجة بنسبة 35% مقارنة بالمعالجة اليدوية (استنادًا إلى بيانات التدقيق الداخلي). تعمل هذه عملية الكشط على تحضير الجزء لمزيد من عمليات التشطيب؛ وهو مناسب خدمة الطباعة ثلاثية الأبعاد المخصصة من التيتانيوم.

تلميع القنوات الداخلية عبر AFP أو MMP​

من أجل توفير الوصول إلى مناطق مثل الشبكات المجوفة أو القنوات السربنتينية، يجب استخدام طرق تلميع التدفق الكاشطة (AFP) أو طرق تلميع الوسائط المغناطيسية (MMP). تساوي خشونة السطح في القنوات Ra 2-3 μm، وبالتالي تحسين كفاءة التدفق على 20% من الأجزاء الهيدروليكية. إنها طريقة الطباعة الكيميائية ثلاثية الأبعاد ذات الدقة الهندسية وخدمة التيتانيوم عالية الدقة.

تحسين CNC متعدد المحاور للوجوه المتزاوجة الحرجة​

تخضع الأسطح الحرجة للتشطيب الثانوي من خلال عملية تشطيب CNC متعددة المحاور، وتصبح خشونة السطح Ra 0.4-0.8μm. وبالتالي، تحصل على لمسة نهائية تشبه المرآة والتي ستزيل مواقع نواة الشقوق الصغيرة وبالتالي مضاعفة عمر الكلال (وفقًا لمعيار ASTM F1160). إنها تقنية الطباعة ثلاثية الأبعاد باستخدام الحاسب الآلي مع سطح بجودة الفضاء الجوي.

<اقتباس>

تعمل هذه السلسلة من العمليات على تحويل خشونة السطح Ra 10-15μm إلى تدرج وظيفي يصل إلى Ra 0.4μm، وبالتالي القضاء على مشكلة التعب وإتاحة الهياكل السطحية ذات التدفق الأمثل. يتم ضمان الأجزاء الخاصة بك من خلال تصنيع التيتانيوم الصناعي، والتي تم تأكيدها من خلال اختبارات قياس الملف الشخصي المستقلة من طرف ثالث.

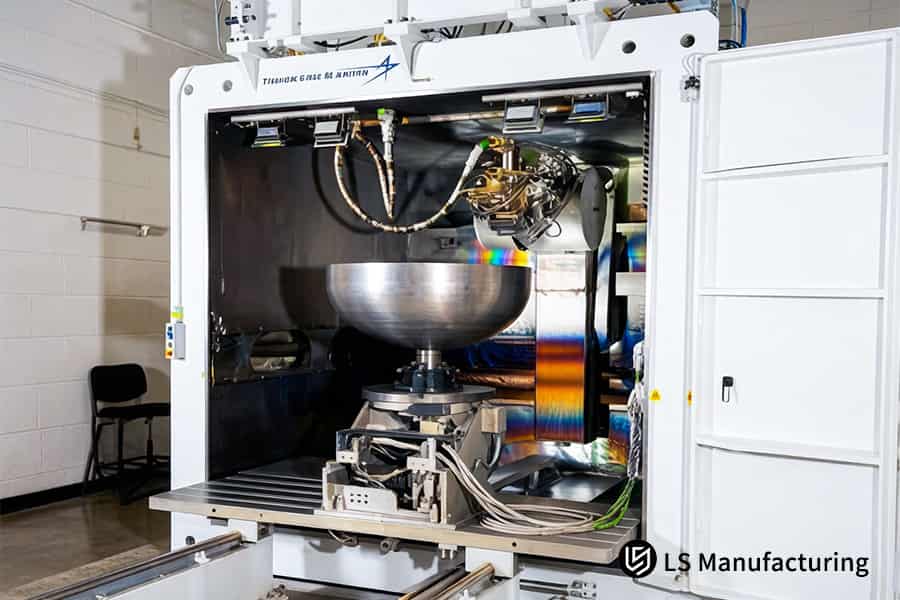

الشكل 2: الطباعة ثلاثية الأبعاد تنتج بوتقة صناعية كبيرة بقنوات تبريد معقدة.

كيف يمكن لفرق مشتريات الدفاع تسريعتقييم دورات التسليم الخاصة بهم من خلال إستراتيجية المهلة السريعة التي تتراوح من 3 إلى 5 أيام؟

تحتاج صناعة الدفاع إلى نماذج أولية سريعة وإنتاج دفعات صغيرة، ولكن الدورة اللوجستية التقليدية للتصنيع AM تستغرق حوالي 3-6 أسابيع. يؤدي هذا التناقض إلى التأخير والفشل في الفوز بالمناقصة. تعمل مرونة التصنيع الرقمي على خفض المهل الزمنية إلى 3-5 أيام من خلال أتمتة عملية تقييم الطباعة ثلاثية الأبعاد في سوق دبي المالي واستخدام عملية إطفاء الأضواء المستمرة SLM SLM وتنفيذ جميع عمليات ما بعد المعالجة. داخليًا:

سوق دبي المالي عبر الإنترنت وعرض الأسعار خلال ساعتين​

1. تحميل الملف: تحميل STEP أو IGES؛ يتم التحقق التلقائي من الجدار والأجزاء المتدلية والدعامات في ثوانٍ معدودة.
2. المحاكاة: يسمح لك تحليل الضغط بالتنبؤ بالتشويه قبل الطباعة لتوفير المال لاحقًا عند حدوث أخطاء باهظة الثمن.
3. مخرجات الاقتباس: مصمت اقتباس من الطباعة ثلاثية الأبعاد من التيتانيوم تم إنشاؤه على الفور، مما أدى إلى الاستغناء عن فترة التفاوض النموذجية التي من 3 إلى 5 أيام. يُختصر عملية تحديد المصادر بنسبة 80%.

إنتاج إطفاء أضواء الليزر الرباعي على مدار الساعة طوال أيام الأسبوع​

• إعداد الماكينة: آلة SLM عالية الإنتاجية مع 4 أجهزة ليزر لكل منها، تعمل على مدار الساعة طوال أيام الأسبوع بدون مشغل.
• الإنتاجية: طباعة الأجزاء طوال الليل، 60% أسرع من الأجهزة الأخرى باستخدام ليزر واحد. أصبحت خدمة الطباعة ثلاثية الأبعاد من التيتانيوم من الدرجة 5 ممكنة بفضل عملية الطباعة ثلاثية الأبعاد الرائعة.

المعالجة اللاحقة للحلقة المغلقة داخل الشركة​

1. تخفيف التوتر: المعالجة بالفراغ مباشرة بعد الطباعة، دون أي انتظار في قائمة الانتظار.
2. التشطيب باستخدام الحاسب الآلي: يتم تصنيع الأسطح الحرجة داخل الشركة، وبالتالي باستثناء المهل الزمنية التي يستغرقها البائع.
3. إمكانية التتبع: إمكانية التتبع الكامل لتوريد المواد من دفعة المسحوق إلى مرحلة الفحص.
4. اليقين: يتم تنفيذ جميع المراحل داخليًا، 100% ضمان إمكانية التنبؤ بالجدولة. يناسب نظام الطباعة ثلاثية الأبعاد حسب الطلب بشكل جيد مشاريع الطباعة ثلاثية الأبعاد منخفضة الحجم من التيتانيوم​.

<اقتباس>

هذا المزيج من التقنيات - سوق دبي المالي الآلي، والتصنيع بالليزر الرباعي على مدار الساعة، والتشطيب في الموقع - يقلل من عملية الشراء الخاصة بك لعدة أسابيع وصولاً إلى 3-5 أيام. يمكنك الحصول على مكونات تم اختبارها بالكامل مع إمكانات التتبع، مما يسمح لك بإجراء التكرارات بسرعة أكبر وزيادة الاستعداد للمهمة. تسمح لك هذه الميزة بالفوز بالعقود وتلبية المتطلبات الميدانية دون المساس بجودة الأجزاء.

دراسة حالة: كيف قامت شركة LS Manufacturing بتصميم دليل حفر العظام من التيتانيوم من الدرجة الخامسة لمصنعي المعدات الأصلية لتقويم العظام من المستوى الأول؟

طلبت شركة تقويم العظام العالمية دليل حفر جراحي مخصص Ti-6Al-4V مزود بفتحات دقيقة بزاوية وبنية شبكية مجوفة. لم يكن من الممكن الوصول إلى الميزات الداخلية بواسطة CNC، بينما قدم موردي الطباعة ثلاثية الأبعاد المكونات بصفحة ملتوية 0.23 مم وفتحات داخلية Ra ≥12 μm أوقفت عملية التجارب السريرية. فيما يلي وصف الحل الفريد المقدم لخدمة الطباعة ثلاثية الأبعاد من التيتانيوم من الدرجة 5:

تحدي العميل

يحتاج التجميع إلى العديد من فتحات التوجيه (Ø2-4 مم عند 15-45 درجة) وشبكة خفيفة الوزن. كانت لدى شركة المواد المضافة العاملة سابقًا مواصفات غير محددة تؤدي إلى تشويه 0.23 مم بسبب الإجهاد المتبقي وخشونة Ra ≥ 12μm على الجانب الداخلي. كان من المستحيل مرور الأدوات الجراحية، مما استلزم تأخيرًا كان يعرض المراجعة السريرية ربع السنوية للخطر. كانت هناك متطلبات ±0.05mm للتسامح الموضعي وأسطح أقل من Ra 1μm بالداخل.

حل التصنيع LS

بعد استلام CAD، تم إجراء تعويض الإجهاد الهيكلي والتدوير 45 درجة لاتجاه البناء جنبًا إلى جنب مع تضمين الدعم الحراري الصلب متعدد الفروع. استخدمت عملية الطباعة SLM ذات الطبقة الدقيقة باستخدام ليزر الألياف الرقمي بسمك طبقة 30μm. تمت إزالة الإجهاد بعد التلدين تحت الفراغ عند درجة حرارة 740 درجة مئوية في 10⁻⁴ Pa بعد مرحلة التلبيد. تم صقل جميع الثقوب المسدودة والقنوات الشبكية باستخدام ماكينة التدفق الكاشطة خلال 45 دقيقة. تم تنفيذ هذه الطباعة ثلاثية الأبعاد لكميات منخفضة من التيتانيوم من خلال الطباعة ثلاثية الأبعاد سريعة الاستجابة سير العمل للتخفيف من تشوه الماكرو ومشكلات السطح الجزئي.

النتائج والقيمة

تضمنت فحوصات CMM وCT تفاوتات تحديد المواقع عند ±0.03mm (أبعد من ±0.05mm)، والمسامية أقل من 0.15%، والخشونة الداخلية إلى Ra 0.6μm. تم إنجاز مرور الأداة بنسبة 100% من الوقت. الشحن خلال 4 أيام سمح للعميل بالحصول على الموافقة السريرية. وبهذه الطريقة، ومن دون أي إعادة صياغة، وفرت الشركة المصنعة للمعدات الأصلية 3 أسابيع من دورة التطوير وتجنبت أي تكلفة طباعة تيتانيوم ثلاثية الأبعاد إضافية. لقد نجح هذا الحل الطبي في التغلب على مشروع عالق وحقق نصرًا تنظيميًا.

<اقتباس>

إنها إشارة واضحة إلى أن المعرفة العميقة بالعملية مثل الاتجاه المعوض للضغط، والتليين بالفراغ، وتلميع AFM تجعل الأشكال المستحيلة يمكن تحويلها إلى قطع مادية فعلية. سوف تتمكنمن الحصول على الأجزاء التي تم التحقق من صحتها مع إمكانية التتبع خلال وقت أقل من عروض الأسعار المعتادة. تضمن إمكانية الطباعة ثلاثية الأبعاد المعتمدة الحصول على نتائج متسقة.

الآن حقق نفس النتائج: من 0.23 مم warpage وRa ≥12μm إلى ±0.03mm وRa 0.6μm في 4 أيام. أرسل تصميم الدليل الجراحي الخاص بك للحصول على عرض أسعار مطابق للطباعة ثلاثية الأبعاد من التيتانيوم.

لماذا يعتبر تخطيط MOQ المرن منخفض الحجم ضروريًا للتحقق من صحة التجميع الفرعي ومقاولي الدفاع المتخصصين؟

يتطلب التصنيع الدقيق لأنظمة الأسلحة وتطوير الروبوتات العديد من التكرارات، حيث تتراوح طلبات الكميات من 100 إلى 500 قطعة مما يؤدي إلى تكلفة طباعة التيتانيوم ثلاثية الأبعاد وخنق الابتكار. يتيح لك استخدام بنية متعددة الاستخدامات لا تحتوي على أدنى حد إمكانية البدء باستخدام جهاز كمبيوتر واحد وإنشاء متغيرات متنوعة داخل لوحة واحدة، وبالتالي تسريع عملية الاختبار من خلال الطباعة ثلاثية الأبعاد على دفعات صغيرة:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 261.812 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> عامل المقارنة النموذج التقليدي ذو الحد الأدنى للطلب العالي تخطيط مرن منخفض الحجم موك الحد الأدنى لكمية الطلب 100-500 قطعة لكل تكرار تصميم يُقبل قطعة واحدة لكل متغير مرونة الدفعة تصميم جزء واحد لكل لوحة تصميم تصميمات متعددة في نفس الدفعة مع لوحة واحدة حجم منخفض من التيتانيوم ثلاثي الأبعاد الطباعة​ تكلفة تكرار النموذج الأولي تكلفة مقدمة عالية واحدة للدفعة بأكملها نفس التكلفة الأولية للوحة التصميم المشتركة بين التكرارات دورة التحقق من صحة التصميم 3-5 أسابيع لكل تكرار 3-5 أيام لكل تكرار الاستثمار في الأدوات يتطلب قوالب/تركيبات مخصصة لا توجد أدوات حتى تجميد التصميم <اقتباس>

لا يتطلب نظام MOQ استخدام الأدوات مقدمًا ويقلل من المهلة الزمنية لكل تكرار بحوالي 75% مقارنة بتصنيع الدُفعات التقليدية. يمكنك اختبار العديد من إمكانيات التصميم مرة واحدة ثم تخصيص ميزانيتك للتكوين المختار. بالنسبة إلى الشركة المصنعة لأجزاء التيتانيوم الدقيقة​ التي تخدم مقاولي الدفاع، فإن يعني سير عمل الطباعة ثلاثية الأبعاد المؤهلة إغلاق التصميم بشكل أسرع، وخفض الإنفاق على التطوير، وعدم إهدار الأدوات قبل التأهيل.

الشكل 3: الطباعة ثلاثية الأبعاد تضيف مادة لإعادة بناء سطح القالب الصناعي البالي.

ما هي معايير التحقق من الجودة التي يجب على الشركة المصنعة تنفيذها لإرضاء المدققين الدوليين المعتمدين؟

قد يؤدي فشل مكون واحد في الأجهزة الفضائية أو الطبية إلى عواقب وخيمة. إن شهادة الطرف الثالث لأنظمة الجودة هي ما يجعل موردك جديرًا بالثقة. ستؤدي عملية إدارة الجودة الشاملة (TQM) المتكاملة تمامًا مع تتبع المواد والاختبار الميكانيكي أثناء العملية والوثائق الكاملة إلى القضاء على أي مخاطر لعمليات التدقيق وتسريع موافقة العملاء. ستضمن عملية الطباعة ثلاثية الأبعاد للفضاء اجتياز الأجزاء الخاصة بك جميع عمليات التدقيق الدولية:

شهادة المواد الخام مع إمكانية التتبع الكامل

يتم شحن دفعات مسحوق التيتانيوم مع شهادة تقرير اختبار المطحنة (MTR) وتحليل حجم الجسيمات. فهو يضمن الحصول على مسحوق بكر 100% بدون الحاجة إلى إعادة التدوير. تتلقى إثباتًا للمصدر، مما يخفف من أي مخاوف بشأن الشرعية المادية. يدعم هذا الأساس متطلبات الامتثال لتصنيع التيتانيوم الصناعي​.

الاختبار الميكانيكي أثناء العملية عبر كوبونات الشاهد​

تتم طباعة قضبان الشد المضمنة على كل لوحة تصميم جنبًا إلى جنب مع أجزاء الإنتاج، والتي تخضع بعد ذلك لاختبارات تدميرية للحصول على أقصى قوة شد واستطالة. يتم تسجيل القياسات على دفعات، مما يوفر دليلاً فوريًا على خصائص المواد دون تدمير أجزاء الإنتاج. ستتلقى بيانات خاصة بالدفعة تفي بمعايير ASTM F2924 وISO 5832-3، مع الطباعة ثلاثية الأبعاد للسيارات بمعايير IATF 16949.

الفحص الهندسي وتوثيق الجودة الكاملة

يتم فحص كل مكون باستخدام CMM والمسح الضوئي بالليزر للتأكد من دقة الأبعاد بالإضافة إلى الملفات الكاملة للتوافق مع ISO 9001 وIATF 16949 وISO 13485. تضمن هذه العوامل الأربعة أن فريق الجودة لديك لن يواجه أي مشكلات في اجتياز عمليات التدقيق الدولية من المحاولة الأولى. ستأتي خدمة التيتانيوم عالية الدقة​ مع ملف وثائق كامل وستقلل عملية الاعتماد الخاصة بك لمدة 2-3 أسابيع بفضل الطباعة ثلاثية الأبعاد الطبية وإمكانية التتبع.

ضمان الجودة الشامل للطلبات ذات المهام الحرجة​

يؤدي الجمع بين إمكانية تتبع المواد واختبار قسيمة الشاهد والوثائق الكاملة إلى نظام جودة مغلق الحلقة. لقد تمكنا مؤخرًا من خفض عدد حالات عدم المطابقة للمدققين إلى الصفر لطلب شريحة طيران في ثلاث منشآت مختلفة. وهذا يعني أن خدمة الطباعة ثلاثية الأبعاد من الدرجة الخامسة الخاصة بك جاهزة للتدقيق تمامًا.

<اقتباس>

تشكل الجوانب الأربعة المذكورة أعلاه إطار عمل مراقبة الجودة والذي سيتم قبوله من قبل المدققين الدوليين دون أي أسئلة. يمكنك الحصول على حزمة تم التحقق من صحتها بالكامل والتي ستوفر لك الوقت في عملية تأهيل الموردين وتجنب عمليات إعادة التدقيق المكلفة، وذلك بفضل الطباعة ثلاثية الأبعاد على مستوى الإنتاج سير العمل.

الشكل 4: الطباعة ثلاثية الأبعاد تزيل الدعامات المعدنية من التروس المخروطية المطبوعة باستخدام الأدوات.

الأسئلة الشائعة

1. ما هو الحد الأدنى لسمك الجدار لأجزاء التيتانيوم من الدرجة 5 التي تطبعها شركة LS Manufacturing؟

من خلال الاستفادة من الليزر SLM الدقيق على نطاق ميكرون وضبط المعلمات الخاصة بنا، فإننا قادرون على إنتاج جدران رأسية رفيعة يصل سمكها إلى 0.4 مم دون أي تشوهات هيكلية. تسمح هذه القدرة بشبكات خفيفة الوزن وعناصر صغيرة جدًا لا يمكن إنتاجها بواسطة الآلات التقليدية ولكنها تتمتع بخصائص ميكانيكية رائعة. أرسل تصميم شبكي خفيف الوزن للحصول على عرض أسعار SLM المطابق.

2. كيف يمكنك حماية الملكية الفكرية للعميل وبيانات التصميم بمساعدة الكمبيوتر ثلاثية الأبعاد؟

لدينا اتفاقيات عدم إفشاء صارمة في مرحلة الاستفسار الأولي نفسها، ويتم تخزين جميع الرسومات الهندسية على خادم داخل المبنى. لن يتمكن أي شخص خارج الفريق العامل في المشروع من الوصول إلى البيانات السرية، وسيتم نقل جميع البيانات وتخزينها بتنسيق مشفر.

3. هل يمكن لخدمة الطباعة ثلاثية الأبعاد الخاصة بالتيتانيوم أن تحل محل عملية الطحن التقليدية باستخدام الحاسب الآلي (CNC) لمكونات الطيران المعقدة؟

نعم. في الحالات التي تكون فيها هناك حاجة إلى تحسين الهيكل والتجويفات/الحواف الداخلية المعقدة للأجزاء، يمكننا استخدام التصنيع الإضافي لتصنيع المكون بدلاً من المعالجة الطرحية؛ يؤدي هذا إلى تقليل النفايات بنسبة 70% ويعالج مشكلات التداخل في التشغيل الآلي. يمكن تصنيع الأجزاء التي قد تحتاج إلى تجميع كقطعة واحدة، مما يزيد من المتانة ويقلل الوزن.

4. ما هي قوة الشد النموذجية لأجزاء التيتانيوم من الدرجة 5 المطبوعة بعد التلدين لتخفيف الضغط؟

باتباع المعالجة الحرارية القياسية بأفران التفريغ العالية الجودة، تصل قوة الشد القصوى (UTS) لأجزاء التيتانيوم من الدرجة 5 باستمرار إلى 950–1050MPa، مع الحفاظ على الاستطالة أعلى من 10%. يلبي هذا المزيج من القوة والمرونة متطلبات ASTM F1472 أو يتجاوزها لتطبيقات الطيران والفضاء والغرسات الطبية.

5. كيف يمكنك ضمان المعالجة الدقيقة للخيوط الداخلية في أجزاء صغيرة مطبوعة بتقنية الطباعة ثلاثية الأبعاد من التيتانيوم؟

نقوم عادةً بتصنيع الثقوب التجريبية باستخدام التصنيع الدقيق متبوعًا بالطحن الدقيق الثانوي أو النقر باستخدام التصنيع باستخدام الحاسب الآلي في مرحلة ما بعد المعالجة لتحقيق دقة الخيط. يضمن هذا المزيج أن المكونات الملولبة تتوافق مع معايير التحمل 6H دون الحد من مرونة التصميم في التصنيع الإضافي.

6. ما هي العوامل الرئيسية التي تحدد سعر مجموعة الطباعة المخصصة من التيتانيوم ثلاثية الأبعاد؟

يعتمد السعر النهائي في الغالب على الحجم الإجمالي للمكونات، وكثافة هياكل الدعم المستخدمة في التصميم، ومتطلبات ما بعد المعالجة والسطح، والوقت الإجمالي لتشغيل الليزر. سيسمح لك تحديد موضع الأجزاء وتداخلها بشكل مناسب بتوفير قدر كبير من مواد الدعم ووقت عملية البناء، مما سيؤدي إلى تقليل التكلفة النهائية لمشروعك.

7. هل يتم توفير تقارير اختبار المواد والتركيب الكيميائي المعتمدة مع أجزاء التيتانيوم التي تم تسليمها؟

في الواقع، يتم تزويد كل دفعة بشهادة يمكن تتبعها فيما يتعلق بالتركيب الكامل للمادة الأصلية وفقًا للمعيار الدولي ASTM F1472، ويتم أيضًا تضمين وثائق التتبع الكاملة فيما يتعلق بالتركيب الكيميائي والخواص الميكانيكية لضمان الامتثال الكامل لهذا المعيار.

8. ما هو الحد الأقصى لحجم البناء لمعدات تصنيع التيتانيوم الصناعية لديك؟

تم تجهيز موقع تصنيع SLM الصناعي بمحطات تصنيع كبيرة متعددة الليزر تسمح بإنشاء مبيت/غلاف متجانس كبير لتطبيقات الفضاء الجوي بأحجام 400 × 400 × 450 مم في عملية بناء واحدة. تتيح لنا الطباعة المجزأة مع اللحام الدقيق والتصنيع الآلي بعد العملية الحصول على حجم غير محدود تقريبًا في حالة الأجزاء الأكبر.

الملخص

إن التصنيع الإضافي لسبائك التيتانيوم من الدرجة 5 يتجاوز بكثير الطباعة المعدنية ثلاثية الأبعاد القياسية بسبب المعرفة الخاصة بعلم المعادن والتحكم في الضغوط الحرارية وعمليات فحص الدرجة الطبية والطيران. يمكن لشركة LS Manufacturing أن تربط بين التصميمات الرقمية المعقدة والتطبيقات الحقيقية من خلال توفير تسامح ±0.05mm، والتسليم السريع 3-5 أيام وعدم وجود طلبات موك. لقد أصبحنا قاعدة هندسية قوية للتصنيع الدقيق في جميع أنحاء العالم.

هل ترغب في التخلص من تشويه البنية المجهرية وتسريع عملية تطوير المكونات الأساسية؟ لا تعتمد على الشركات المصنعة التي لم يتم التحقق منها عندما يتعلق الأمر بالنماذج الأولية للفضاء وجراحة العظام. ما عليك سوى النقر على "الحصول على تقييم وعرض أسعار مجانيين" أو تحميل ملفات STEP/IGES CAD الخاصة بك. خلال ساعتين، سنقدم لك تحليلاً تفصيليًا للتصميم من أجل قابلية التصنيع وعرض أسعار كامل للطباعة ثلاثية الأبعاد من التيتانيوم.
