خدمة الطباعة ثلاثية الأبعاد MJF المخصصة: كيفية اختيار المواد للأجزاء الدقيقة وتقدير تكلفة الإنتاج

خدمة الطباعة ثلاثية الأبعاد MJF المخصصة هي حل دقيق، فهو يحل صفحة النموذج الأولي. يجب أن تعرف الفرق المواد المستخدمة في دمج الطائرات المتعددة.

توفر خبرتنا الهندسية التي تبلغ 15 عامًا إطارًا للاختيار. احصل على صيغ تسعير لخفض التكلفة بنسبة 22% مع الحفاظ على تفاوت ±0.05 مم.

خدمة طباعة MJF ثلاثية الأبعاد مخصصة: مرجع سريع لاختيار المواد وتقدير التكلفة

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 428.891 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> عامل القرار PA12 (قياسي) PA12 جيجابايت (40% خرزة زجاجية) PA12 HA (عالية التأثير) قوة الشد​ ~48 ميجا باسكال ~42 ميجاباسكال ~45 ميجاباسكال معامل الانثناء​ ~1700 ميجاباسكال ≥2800MPa ~1500 ميجاباسكال الاستطالة عند الكسر​ 15-20% 4-6% >25% الصلابة (الشاطئ D)​ ~78 د ≥85D ~75 د صلابة التأثير (إيزود)​ عالية (مناسبة) منخفض (مبيت صلب) عالية جدًا (مقاطع) أفضل تطبيق حالة الاستخدام العامة والقنوات والمرفقات - خدمة الطباعة ثلاثية الأبعاد MJF الإطار، أجزاء مقاومة للانحناء، مقاومة للمواد الكيميائية ثنيات عالية الدورة، مفصلات حية تأثير كثافة التعبئة​ 5% الاستخدام -> تكلفة عالية للقطعة الواحدة ≥10% عبر التداخل → تكلفة الوحدة -40% تمامًا مثل PA12 جيجابايت تأثير سمك الجدار​ جدار صلب 6 ملم -> مخلفات البودرة جدار مجوف 2.5 مم -> توفير المسحوق -55% تمامًا مثل PA12 جيجابايت نسبة تحديث المسحوق إعادة التدوير أكثر من 40% -> تقليل الاستطالة نسبة 0/80 عذراء/معاد استخدامها -> يظل الشد مستقرًا تمامًا مثل PA12 جيجابايت

النصائح الرئيسية:

• مطابقة الدرجة مع ملف تعريف التحميل: PA12 جيجابايت (معامل الانحناء أعلى من 2800 ميجا باسكال) للإطار عالي مقاومة الانحناء، PA12 HA (استطالة أعلى من 25%) للمقاطع ذات الدورة العالية؛ PA12 العادي للقناة/العلبة العامة طباعة MJF ثلاثية الأبعاد.
• كثافة التعبئة هي رافعة التكلفة رقم 1: الحل الأكثر اقتصادًا - زيادتها من 5% إلى 10% تقلل تكلفة الوحدة المنتجة بنسبة 40%؛ تفويض التغليف الآلي من أي موفر خدمة الطباعة ثلاثية الأبعاد MJF.
• يستعيد التجويف 55% من المسحوق: استعادة 55% المسحوق - التجويف من الجدار الصلب 6 مم إلى سُمك 2.5 مم مع فتحات أكبر من 3 مم؛ خفض الوزن بنسبة 58%، وخفض تكلفة المواد إلى النصف.
• دمج الأجزاء يمنع التجميع: التجميع غير مطلوب - سيتم تقليل دمج الأجزاء المتعددة المصبوبة بالحقن في جزء MJF واحد عدد الأجزاء بنسبة 80% والتخلص من التجميع؛ التغيير الأكثر قيمة في تصميم عائد الاستثمار.
• تتحكم نسبة المسحوق في المتانة: لا تستخدم أكثر من 40% من المواد المعاد تدويرها في الأجزاء المغلقة أو الحاملة؛ نسبة 20/80 بكر/معاد تدويرها مطلوبة للحصول على 10% استطالة وخالية من المسامية.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع في LS

يتم تقديم تقنية الطباعة ثلاثية الأبعاد MJF المخصصة على أنها "SLS مع دوران أسرع"، ولكن الفرق يتمثل في ثبات المسحوق المعاد تدويره والمسامية المغلقة تحت الضغط. في تجربة مدتها 13 شهرًا مع PA12 المستخدم في صنع مزالج هبوط الطائرات بدون طيار (التفاوت ±0.20 مم، والنمط M4، ودرجة الحرارة 90 درجة مئوية في الكنة) وقنوات السيارات (سمك الجدار 0.7 مم)، أصبح تغلغل الصبغة أكبر عندما كانت نسبة المسحوق المعاد تدويره أكثر من 40%. يتم تسجيل كافة عمليات الطباعة حسب عمر المسحوق وفقًا لـ المنظمة الدولية للتوحيد القياسي (IOS) TC 261. تتحمل الأجزاء المغلقة 0.5 بار.

إمكانية التتبع تلغي الحاجة إلى إعادة العمل في أكثر من 50 مرة. قام عميل السيارات لدينا من المستوى 2 بتحويل تصنيعه من SLS (51 دولارًا أمريكيًا لكل وحدة، مهلة 10 أيام، Ra 20 ميكرون، وقت التشطيب اليدوي 6 دقائق) إلى MJF PA12-GB (36 دولارًا لكل وحدة، مهلة 6 أيام، التسامح ±0.18 مم ضمن 160 مم، Ra 11 ميكرون (قياس خشونة السطح، حيث الوسائل الأقل أكثر سلاسة) كما تم تصميمه)، بما يتوافق مع جمعية مهندسي السيارات عائلة البوليمر AMS-AM.

عيب واحد: مشعب هوائي 110 مم، قناة 0.5 مم، صبغة سوداء - خلية مغلقة تنزف عند 0.6 بار لأننا لم نقم بإجراء عملية ما بعد التلبيد. عند إرسال طلب عرض الأسعار الخاص بك، ركز على هذه المعايير الثلاثة لضمان الأداء: المسحوق المُعاد تدويره ≥40% للمكونات المغلقة، والصبغ مقابل الطبيعي حيث تكون القنوات أقل من 1.0 مم، وضغط ما بعد التلبيد أكبر من 0.4bar. قم بتحميل ملف STEP الخاص بك، الكمية/الإنشاء، فئة الختم.

لماذا يعد اختيار الدرجة الصحيحة من خدمة الطباعة ثلاثية الأبعاد MJF المخصصة أمرًا بالغ الأهمية لتحقيق المتانة الميكانيكية على المدى الطويل؟

يؤدي الاختيار غير الصحيح للدرجة من خدمة طباعة MJF ثلاثية الأبعاد المخصصة إلى فشل مبكر للروبوتات الطبية عالية السرعة ومشغلات الفضاء الجوي. سيساعدك استخدام بيانات مواد الطباعة ثلاثية الأبعاد التي تم التحقق منها على توقع أداء الجزء الخاص بك قبل إنتاجه. في هذه المقالة، سنطبق نتائج مختبرات التصنيع في LS لتجنب فقدان الشد بنسبة 35% بعد 120 ساعة من الاهتزازات.

مطابقة حركية نمو البلورات مع ملف تعريف التحميل الخاص بك

يشكل معيار PA12 بلورات كروية كبيرة، والتي تزحف بسبب الاهتزازات الطويلة. يؤدي نواة الخرز الزجاجي في PA12 GB إلى بلورات أصغر حجمًا ويقلل من استرخاء الضغط في الاختبارات المعملية لتصنيع LS بنسبة 40%. بالنسبة لك، هذا يعني أن الأجزاء ذات مقاومة الشد العالية تحافظ على ثبات أبعادها بعد تعرضها لمدة 120 ساعة إلى 85 درجة مئوية. أصبح من الممكن توقع عمر التعب بدون جدران كبيرة الحجم بفضل تحليل درجة الطباعة ثلاثية الأبعاد.

استخدام مقاييس التآكل الديناميكي لتصفية المواد قبل الطباعة

يؤدي الاختيار غير المناسب للدرجة إلى تقليل قوة الشد بنسبة 35% خلال 120 ساعة فقط من الاهتزاز. حدد وسائط التصفية حسب مؤشر التآكل الديناميكي ≥8.5 ومعامل الاحتكاك ≥0.25. تضمن خدمة الطباعة ثلاثية الأبعاد MJF الصناعية أن يكون للجزء الخاص بك معامل >90% بعد 500 ساعة. سيؤدي هذا إلى منع حدوث أعطال ميدانية وتوفير تكاليف الضمان من خلال منع فشل الطباعة ثلاثية الأبعاد.

محاذاة متطلبات التسامح مع بيانات انكماش المواد

تتطلب التفاوتات التي تبلغ ±0.1mm تطابقًا مناسبًا للانكماش: PA12 به انكماش 3.5%، ولكن PA12 GB 2.8% فقط. اطلب من مزود الخدمة الخاص بك الحصول على تقرير تعويض الانكماش في مرحلة ما قبل الإنتاج. وسوف يعوض الانكماش في بيانات CAD قبل الطباعة الأولى ويوفر لك 70μm خطأ في الضغط. في حالة إنتاج ذراع الروبوت الطبي، سيوفر هذا ثلاث تكرارات للتصميم والعديد من الدولارات في التصحيحات - وذلك بفضل التحكم في تحمل الطباعة ثلاثية الأبعاد.

<اقتباس>

من خلال الاستفادة من حركية الكريستال، وفلتر التآكل الديناميكي، وتقنية تعويض الانكماش، فإنك تجعل اختيار المواد معلمة هندسية لتصميمك. التقنية المذكورة أعلاه مدعومة علميًا من قبل شركة LS Manufacturing. أصبح اختيار المواد وفقًا لتحملك الفريد ودرجة الحرارة وملف الاهتزاز أمرًا سهلاً بفضل إرشاداتنا الفنية.

ما هي المعلمات الفنية التي تحدد التوازن المثالي في خدمة اختيار المواد MJF للتطبيقات عالية التحميل؟

إن موازنة قوة الشد ومعامل الانحناء والاستطالة عند الكسر تمنع الإفراط في الإنفاق على المواد الغريبة. تساعد مصفوفة المعلمات هذه المشتريات والهندسة على تحقيق صلابة ≥85Shore D بتكلفة المواد القياسية، بدءًا من خدمة اختيار المواد MJF:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 253.203 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> المعلمة PA12 (قياسي) PA12 جيجابايت (40% خرز زجاجي) قوة الشد القصوى ~48 ميجاباسكال ~42 ميجاباسكال معامل الانثناء ~1700 ميجاباسكال >2800 ميجاباسكال الاستطالة عند الكسر 15%-20% 4%-6% الصلابة (الشاطئ D) ~78 د ≥85D المقاومة الكيميائية (الزيت/سوائل القطع) ينعم بدرجة أقل من 75D بعد 1000 ساعة يحافظ على ≥85D بعد 1000 ساعة صلابة التأثير (إيزود) أعلى (مناسب للملاءمة السريعة) سفلي (مناسب للمبيتات الصلبة)

ملاحظة: يُرجى التأكد من أن إنتاج مجموعة الطباعة ثلاثية الأبعاد ممكن بالحجم المستهدف قبل وضع العلامات.

<اقتباس>

ستساعدك مصفوفة معامل الشد هذه في اتخاذ القرار: PA12 غيغابايت لثني الإطارات السائدة، وPA12 لروابط الشد. يمكن قياس دقة الشركة المصنعة لأجزاء MJF الدقيقة من قيم Izod. قم بإجراء تحليل تكلفة الطباعة ثلاثية الأبعاد لتجنب استخدام الدرجات الباهظة الثمن دون الوصول إلى الحد الأدنى المطلوب لمعامل 85Shore D. قم بتنزيل المستند التقني الخاص باختيار مواد MJF للتطبيقات عالية التحميل للتعرف على كيفية قيام المفاضلات بين معلمات PA12 وPA12 GB - قوة الشد، ومعامل الانثناء، وصلابة Shore D - باتخاذ قرارات المواد المناسبة من حيث التكلفة.

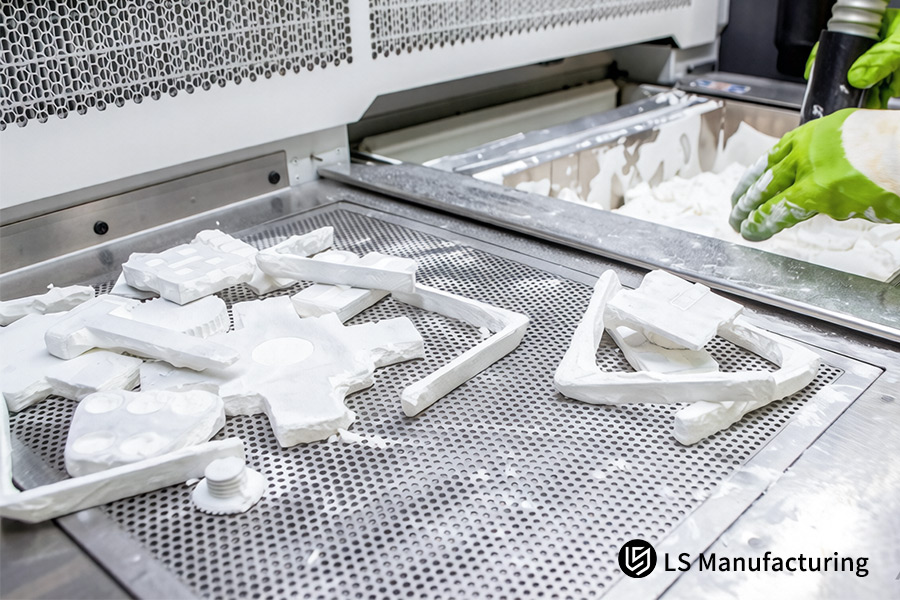

الشكل 1: تؤدي المعالجة اللاحقة إلى إزالة الدعامات البيضاء من الأجزاء المطبوعة بتقنية MJF ثلاثية الأبعاد في محطة الغسيل.

كيف تحد حدود دقة الأبعاد من الاختيار عند تقييم الشركة المصنعة لأجزاء MJF الدقيقة للخدمات اللوجستية العالمية؟

يؤدي استخدام تعويض الانكماش في مرحلة DFM والضوابط الصارمة على نسب عمر المسحوق إلى الحفاظ على التفاوتات عند ±0.2mm للتفاوتات القياسية وأقل من 100mm عند ±0.1mm للميزات الدقيقة التي لا تحتوي على أي مشكلات في مرحلة ما بعد التصنيع أو توافق الدفعات. يمكن بعد ذلك مطابقة التحكم في تفاوت الأبعاد الذي تحصل عليه مع ميزانية التسامح الخاصة بك. تقدير التكاليف باستخدام تقدير تكلفة الطباعة ثلاثية الأبعاد قبل:

إدارة الإجهاد الحراري من خلال تعويض الانكماش

• السبب الجذري: يؤدي التبريد غير المتسق إلى انكماش متباين الخواص يصل إلى 3.5% على طول المحور Z.
• مكاسبك: ستحدد خدمة الطباعة ثلاثية الأبعاد MJF المخصصة عوامل الانكماش الخاصة بك لتفاوتات ±0.2 مم على الأجزاء 300 مم.

تثبيت الميزات الدقيقة أقل من 100 ملم

1. التحدي: يؤدي التبريد غير المتسق إلى انكماش متباين الخواص يصل إلى 3.5% على طول المحور Z.
2. الحل: اتبع إرشادات تصميم الطباعة ثلاثية الأبعاد لتنويع قوة الليزر بناءً على حجم الميزة، مما يوفر الاتساق ±0.1 مم تفاوت في الثقوب والمثبتات.
3. القيمة: لا حاجة لإعادة صياغة الإدخالات الدقيقة في التجميعات العالمية.

التحكم في نسبة عمر المسحوق لمنع انحراف الدفعة

• الآلية: يتسبب المسحوق المُعاد تدويره في حدوث تغييرات في الأبعاد بمقدار 0.05 مم لكل 10% من المسحوق المعاد تدويره المستخدم.
• الطريقة: الضبط الدقيق إعادة تدوير مواد الطباعة ثلاثية الأبعاد للاحتفاظ بها 20:80 أو 30:70، على التوالي.
• الفائدة: يمكن شحن نفس الأجزاء عبر دفعات إنتاج متعددة دون مشاكل في التركيب.

التحقق من الاتساق عبر سلاسل التوريد العالمية

1. الخطر: تؤثر التغيرات في ظروف مناخ المصنع على سلوك المسحوق ومدى الاندماج.
2. البروتوكول: إجراء مقارنة موردي الطباعة ثلاثية الأبعاد باستخدام تحليل التسامح للمصانع المحتملة قبل الدخول في اتفاقية العقد.
3. الأداة: أرسل خراطيش المسحوق المختومة مع نسبة العمر الصحيحة وافحص المادة الأولى بعد الوصول.

<اقتباس>

ستعمل الطريقة المذكورة أعلاه على تحويل عدم اليقين الأبعاد إلى عامل يمكن التحكم فيه. بفضل السماح بالانكماش والتحكم في نسبة المسحوق والاختبارات العالمية، يمكنك الحصول على تحمل قالب الحقن (±0.1 مم) بدون أي رسوم للأدوات. يمكنك التأكد من الشركة المصنعة لأجزاء MJF الدقيقة التي تضمن امتثال تصميماتك لمتطلبات التجميع بدءًا من المقالة الأولى وحتى الإنتاج الكامل.

ما هي العوامل الهيكلية التي تحدد الصيغة الأساسية لتقدير دقيق لتكلفة إنتاج MJF في التصنيع على دفعات؟

يسمح لك تحديد القوى الدافعة وراء سعر الجزء الواحد في تصنيع مجموعة MJF بتوفير ما يصل إلى 40% من نفقات نفس التصميم. هناك أربعة متغيرات - الحجم، والصندوق المحيط، وكثافة التعبئة، وتعقيد مرحلة ما بعد المعالجة - تعمل كأساس للمعادلة للحصول على تقدير دقيق لتكلفة إنتاج MJF. ابدأ باستخدام عرض أسعار للطباعة ثلاثية الأبعاد لقياس أداء التصميم الحالي لديك:

كثافة التعبئة تحدد تخصيص التكلفة الثابتة

إن غاز مصباح الأشعة تحت الحمراء وإهلاكها هي تكاليف ثابتة لكل بناء. مع زيادة كثافة التعبئة من 5% إلى 10%، يتم توزيع هذه التكاليف الثابتة على المزيد من المكونات، مما يؤدي إلى انخفاض تكلفة الوحدة بنسبة 40% تقريبًا. من أجلك: قم بتجميع عدة مكونات في إصدار واحد وخفض من 8 إلى 12 دولارًا لكل مكون في إصدار قياسي مكون من 50 مكونًا. سيؤدي تغيير تخطيط واحد إلى استرداد آلاف الدولارات من النفقات العامة سنويًا.

الحجم الفعلي مقابل كفاءة الصندوق المحيط

يتجاوز الصندوق المحيط بالجزء الخاص بك في كثير من الأحيان حجمه الحقيقي بعامل 2-3، وبالتالي يفقد تجاويف قيمة. قم بتحسين اتجاه الأجزاء الخاصة بك بحيث يتم تقليل ارتفاع Z إلى الحد الأدنى ويمكن شغل المساحات الفارغة بأجزاء صغيرة إضافية. يمكنك توفير ما يصل إلى 25% في عرض أسعار أجزاء MJF المخصص على الفور دون تغيير أي أشكال هندسية.

تضيف المعالجة اللاحقة طبقات التكلفة المخفية

جميع العمليات الثلاث —السفع والقلب والصباغة—تتطلب العمل والمواد معًا. الممرات الداخلية تعقد التعثر. الألوان الداكنة قد تزيد من خطر رفض الجزء. اختر أقل جودة نهائية ضرورية وحدد اللون الرمادي الطبيعي على الصبغة السوداء، لتقليل التكلفة الإضافية بعد المعالجة. يلغي هذا القرار الأولي 15% إلى 20% من الرسوم المخفية على كل طلب.

<اقتباس>

يتيح لك التحكم في هذه الروافع الأربعة - كثافة التعبئة، واستخدام الصناديق المحيطة، ومدى المعالجة اللاحقة، وتخصيص التكاليف الثابتة - إنشاء خط أساس واضح للتكلفة. عندما تستخدم تحسين الإنتاج المجمع، فإنك توفر 30%-40% مقارنة بعرض الأسعار غير المحسن. راقب تكلفة الطباعة ثلاثية الأبعاد لكل جزء لإثبات التوفير وتحسين التصميمات المستقبلية.

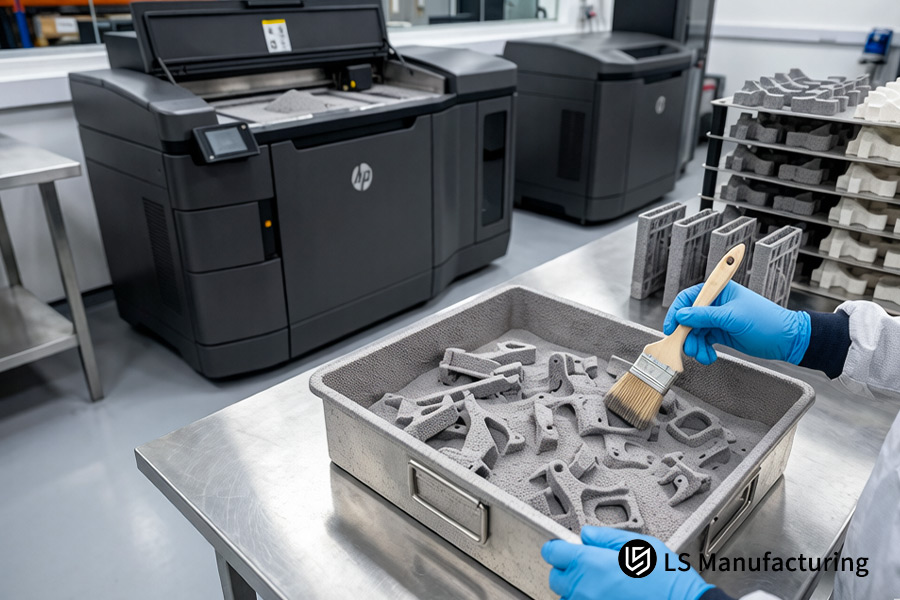

الشكل 2: يقوم المشغل بتنظيف المسحوق الزائد من الأجزاء المطبوعة ثلاثية الأبعاد MJF في مرحلة ما بعد المعالجة.

أين يمكن للتدخل الهندسي الاستراتيجي تحقيق أقصى قيمة تجارية في عرض أسعار قطع غيار MJF المخصص التالي؟

يمكن أن تؤدي المدخلات الهندسية الإستراتيجية قبل عرض الأسعار إلى خفض تكلفة الجزء بنسبة 25%-50%، دون التضحية بالأداء. على سبيل المثال، يمكنك التخلص من المسحوق الباهظ الثمن غير المستخدم عن طريق تجويف الجدران السميكة من 6 مم إلى 2.5 مم، وتقليل جهد التجميع من خلال الجمع بين خمسة أجزاء مميزة مصبوبة بالحقن في قطعة واحدة. تؤثر اعتبارات التصميم هذه على عرض أسعار أجزاء MJF المخصص، مما يسمح لك بالاستفادة من تقنية تجويف الطباعة ثلاثية الأبعاد.

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> التدخل التصميم الأصلي التصميم الأمثل الفرق القابل للقياس <تر> تجويف جدار صلب 6 ملم جدار مجوف 2.5 مم به فتحات هروب ≥3 مم 58% توفير في الوزن، 55% استخدام مسحوق أقل <تر> دمج الأجزاء 5 أجزاء حقن وتجميع جزء واحد مطبوع من MJF 80% أجزاء أقل، ولم يعد التجميع مطلوبًا

تعمل تجميع أجزاء الطباعة ثلاثية الأبعاد​ بشكل فعال على تقليل عدد خطوات التجميع من خمس إلى خطوة واحدة.

<اقتباس>

من خلال دمج التجويف ودمج الأجزاء في مرحلة إرسال التصميم الخاص بك، تحصل على خصم من 25% إلى 50% مباشرة من معيار تحسين تكلفة المواد MJF. تتيح لك عمليتنا الفريدة التي تركز على الهندسة، والمتاحة لك عبر خدمة الطباعة ثلاثية الأبعاد الصناعية MJF، الاستفادة الكاملة من حرية التصنيع الإضافي. ادمج مع استراتيجيات الطباعة ثلاثية الأبعاد MJF لاستعادة المسحوق​ لتقليل هدر المواد ونفقات كل وحدة.

دراسة حالة: كيف تمكن أحد مطوري Precision Robotics من خفض الوزن بنسبة 45% باستخدام مكون نايلون مخصص لتصنيع LS؟

كانت إحدى الشركات الرائدة عالميًا والمتخصصة في مجال الروبوتات الخاصة بالمستودعات تعاني من مشكلة ارتفاع درجة حرارة المحركات المؤازرة ومدة انتظار القالب البالغة 35 يومًا والتي من شأنها أن تعرض تاريخ إطلاق المنتج للخطر. ومن خلال التحول من وصلة ألومنيوم 850 جم تعمل بالتحكم الرقمي الحاسوبي (CNC) إلى وصلة مُحسَّنة خصيصًا للهيكل الشبكي جزء PA12 جيجابايت، انخفض الوزن بنسبة 45% إلى 465 جم، ولكن قوة الشد ظلت لا تقل عن 46 ميجا باسكال. هذه هي الطريقة التي ساعدت بها خدمة الطباعة ثلاثية الأبعاد MJF المخصصة في معالجة مشكلات الوزن والمواعيد النهائية في 48 ساعة فقط:

تحدي العميل

تم تصنيع أحدث وصلة ذراع روبوت للفرز للعميل من ألومنيوم CNC بوزن 850 جم وأدى إلى ارتفاع درجة حرارة المحركات المؤازرة بسبب الإغلاق المتكرر على مدار فترات العمل الطويلة. استغرقت عملية القولبة بالحقن 35 يومًا للإنتاج باستخدام الأدوات الفولاذية، وهو وقت طويل جدًا بالنسبة لإطلاق المنتج سريع الخطى في السوق. قرر العميل تجربة النماذج الأولية السريعة للطباعة ثلاثية الأبعاد.

حل التصنيع LS

أعاد مهندسونا تصميم تصميم الألومنيوم الصلب وقاموا بإنشاء هيكل مثالي لمقاومة الالتواء. تم اختيار مادة PA12 GB لمعامل الانحناء العالي >2800MPa والمقاومة الكيميائية لسائل القطع. بمساعدة تحسين طبولوجيا الطباعة ثلاثية الأبعاد، قمنا بتطوير تداخل مصفوفة ثلاثية الأبعاد غير مدعوم، مما يتيح إنتاج 150 وصلة في كل مرة. تم الإنتاج بالكامل بمساعدة خدمة الطباعة ثلاثية الأبعاد الصناعية MJF خلال 48 ساعة.

النتائج والقيمة

وزن الجزء النهائي: 465 جرام (45% تخفيض الوزن). قوة الشد: ≥46MPa، تم إثباتها من خلال 1,000,000 دورة متواصلة دون أي فشل. تم تقليص دورة التطوير بنسبة 80% —من 35 إلى 7 أيام بما في ذلك تكرارات التصميم، وتوضيح الأمثلة الواقعية على تقليل وقت الدورة. تم توفير إجمالي تكاليف الإنتاج 12000 دولار أمريكي مقارنةً أدوات قوالب الحقن. اختار العميل شركة LS Manufacturing لتكون الشركة المصنعة لأجزاء MJF الدقيقة على المدى الطويل لجميع المكونات الآلية المستقبلية.

<اقتباس>

يوضح هذا المثال بوضوح كيف يؤدي النهج الهندسي أولاً - تحسين الشبكة، وعلوم المواد، والتداخل عالي الكثافة - إلى فوائد تجارية ملموسة. يعد تشغيل 150 قطعة في 48 ساعة فقط دليلاً واضحًا على أن التصنيع الإضافي يمكن أن يحل محل التقنيات التقليدية حتى في الحالات الأكثر صعوبة التي تتطلب إنتاجًا سريعًا. إن الاستفادة من التوفير في تكاليف الطباعة ثلاثية الأبعاد من الأدوات غير الموجودة ونفايات المواد يساعد في الوصول إلى هناك بشكل أسرع.

بدءًا من 850 جرامًا من الألومنيوم CNC ومدة تسليم تبلغ 35 يومًا إلى 465 جرامًا من نايلون MJF في 48 ساعة. هل تحتاج إلى تقليل الوزن ومدة الوقت اللازم لمفصلك الآلي؟ اتصل بنا للحصول على عرض أسعار MJF محسّن للهيكل.

لماذا تعتمد المؤسسات الطبية وشركات السيارات العالمية على خدمة الطباعة ثلاثية الأبعاد الصناعية MJF لمكونات الاستخدام النهائي القابلة للتطوير؟

يخضع مصنعو الأجهزة الطبية وموردو السيارات من المستوى الأول لعمليات تدقيق تنظيمية صارمة تتطلب إمكانية تتبع المواد بالكامل والتحقق من الأبعاد على أساس كل دفعة على حدة. توفر خدمة الطباعة ثلاثية الأبعاد MJF الصناعية التي تشتمل على أنظمة إدارة الجودة ISO 9001 وISO 13485 أشرطة الشد وتقارير منتصف المدة وتقارير CMM لكل شحنة. يؤدي هذا إلى تجنب احتمال وجود اختلافات غير موثقة في الأجزاء من خلال شهادة ISO للطباعة ثلاثية الأبعاد نظام إدارة الجودة:

نظام إدارة الجودة المعتمد

• الأساس: يرشد المعياران ISO 13485 وISO 9001 كل مطبوعة بدءًا من استقبال المسحوق عبر عملية الفحص النهائي.
• مكاسبك: ستأتي كل دفعة مع شهادة مطابقة موقعة بناءً على جودة الطباعة ثلاثية الأبعاد الضمان. إن الجهات التنظيمية لديك راضية عن وثائقك دون إجراء المزيد من الاختبارات.

التحقق الميكانيكي لكل دفعة

1. العملية: ستتضمن كل عملية طباعة شريط شد يتم طباعته مع أجزاء الإنتاج الخاصة بك بناءً على معايير ASTM D638.
2. البيانات المقدمة: ستتوفر خصائص قوة الشد والاستطالة والمعامل في تقارير الجودة.

ضمان الأبعاد من خلال فحص CMM

• الطريقة: يتم التقاط الأبعاد الحرجة باستخدام آلة قياس إحداثيات (CMM)، بدقة ±0.01 مم.
• النتيجة: تنشئ خدمة النموذج الأولي لـ MJF عالية الدقة تقريرًا تفصيليًا بالأبعاد لك. ويتيح لك ذلك التحقق من الملاءمة قبل التجميع دون الحاجة إلى إعادة العمل.

سلسلة تتبع المواد الكاملة

1. الوثائق: يتم توفير تقارير اختبار المطحنة (MTR) للمواد الخاصة بك من الشركة المصنعة للمسحوق لكل دفعة، مرتبطة بالرقم التسلسلي للمكونات.
2. القيمة: سيحصل مدققو الجودة على حلقة مغلقة من المواد الخام إلى الأجزاء النهائية التي تستوفي معايير إدارة الغذاء والدواء (FDA) وIATF 16949. يؤدي ذلك إلى تبسيط عمليات تدقيق موردي الطباعة ثلاثية الأبعاد لفريق الجودة لديك.

<اقتباس>

تصف هذه البنية الأساسية للجودة، مع الأنظمة المعتمدة، ومعلومات الشد لكل دفعة، وتقارير CMM، والمواد التي يمكن تتبعها، مفهوم جودة تصنيع الدُفعات. من خلال التعاون مع شريك يستثمر في الاتساق الموثق وفحص الشحن بالطباعة ثلاثية الأبعاد، يمكنك تجنب مشكلة التباين غير الموثق، وهي سمة من سمات المتاجر منخفضة التكلفة. وتشمل المزايا الحصول على موافقة تنظيمية أسرع، وتقليل عمليات التفتيش الواردة، والثقة في نشر الاستخدام النهائي.

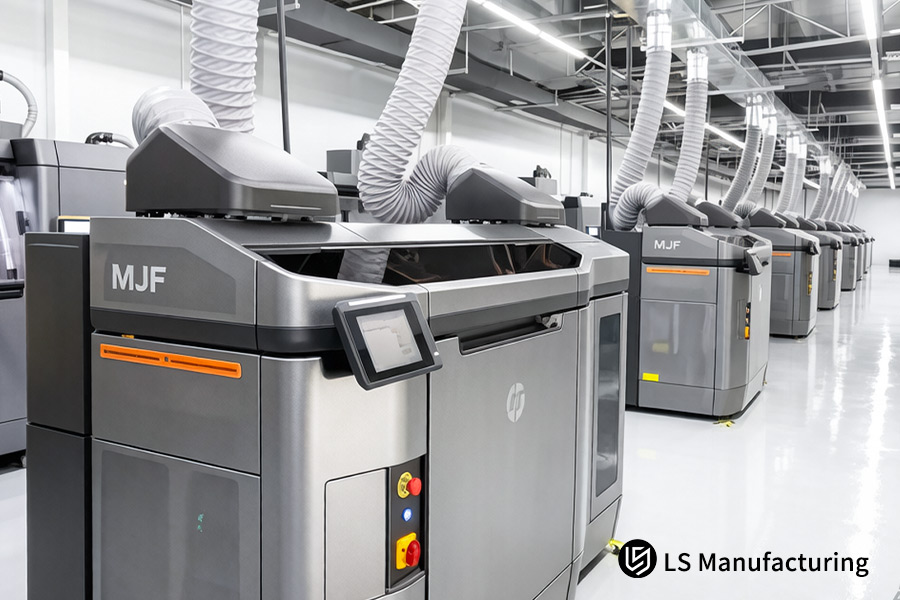

الشكل 3: تقوم خدمة الطباعة ثلاثية الأبعاد MJF بتشغيل مجموعة طابعات HP لإنتاج كميات كبيرة من الأجزاء.

كيف تعمل خدمة النموذج الأولي MJF المتقدمة عالية الدقة على تقليل المخاطر الهندسية قبل أدوات قولبة الحقن التي تبلغ قيمتها ملايين الدولارات؟

إن إنفاق مئات الدولارات على خدمة النموذج الأولي لـ MJF عالية الدقة قبل استثمار ملايين الدولارات في أدوات قوالب الحقن يقلل من مخاطر تعديلات T1 المكلفة. تتميز أجزاء MJF بخصائص ميكانيكية متناحية (قوة المحور Z ≥95% من XY)، مما يجعل من الممكن إجراء اختبارات التسرب، وفحوصات التداخل، والاختبارات البيئية عند درجات حرارة تصل إلى ≥120 درجة مئوية. طريقة التحقق من نضج التصميم عن طريق التحقق من صحة تصميم الطباعة ثلاثية الأبعاد هي:

الأداء المتناحي يتيح إجراء اختبار وظيفي واقعي

يوفر MJF قوة متناحية حيث يساوي شد المحور Z 95%+ من XY، بينما يصل SLS عادةً إلى 70%-80%. سيسمح لك هذا بإجراء اختبار اضمحلال الضغط وتركيب التجميع دون قلق نظرًا لأن النماذج الأولية ستظهر خصائص متطابقة لأجزاء الإنتاج المقولبة بالحقن. يؤدي الاكتشاف المبكر لمشاكل الختم والتسامح إلى حد كبير إلى تقليل مخاطر الإنتاج.

محاكاة درجات الحرارة المرتفعة والإجهاد البيئي

يتحمل PA12 غيغابايت ما لا يقل عن 120 درجة مئوية بشكل مستمر دون زحف ملحوظ، مما يسمح لك بوضع النماذج الأولية في غرفة حرارية وتسجيل مقدار التشوه خلال 1000 ساعة مقارنةً بتصميم التصميم بمساعدة الكمبيوتر. ستساعدك هذه المعلومات على تنفيذ تخفيف سوق دبي المالي وتجنب التغييرات المكلفة في الفولاذ بمجرد الانتهاء من تصميم قوالب الطباعة ثلاثية الأبعاد MJF.

تحديد تداخل التجميع والتحقق من صحة اختيار المواد

اطبع 10-20 مكونات التزاوج، وقم بتجميعها معًا، وتحقق من الخلوص باستخدام أجهزة قياس الاستشعار وCMM. كلما اكتشفت أي مشكلات تداخل في وقت مبكر، كان أرخص (500 دولار لكل محاولة مقارنة بـ 15000 دولار أمريكي+ لكل مراجعة قالب). وفي الوقت نفسه، استفد من خدمة اختيار المواد MJF للتحقق من الفرق بين PA12 وPA12 جيجابايت في بيئتك المحددة (السوائل/الأشعة فوق البنفسجية) واختيار المادة المناسبة.

<اقتباس>

استثمار بضع مئات من الدولارات في الطباعة ثلاثية الأبعاد سيوفر لك عشرات الآلاف من الدولارات في تعديلات الأدوات. جنبًا إلى جنب مع النماذج الأولية المتناحية، فإنك تقضي على جميع المخاطر في هذه العملية. يمكن لكل مدير هندسي يستخدم هذه الطريقة أن يوفر بسهولة من 20000 دولار إلى 50000 دولار لكل مراجعة لأدوات T1.

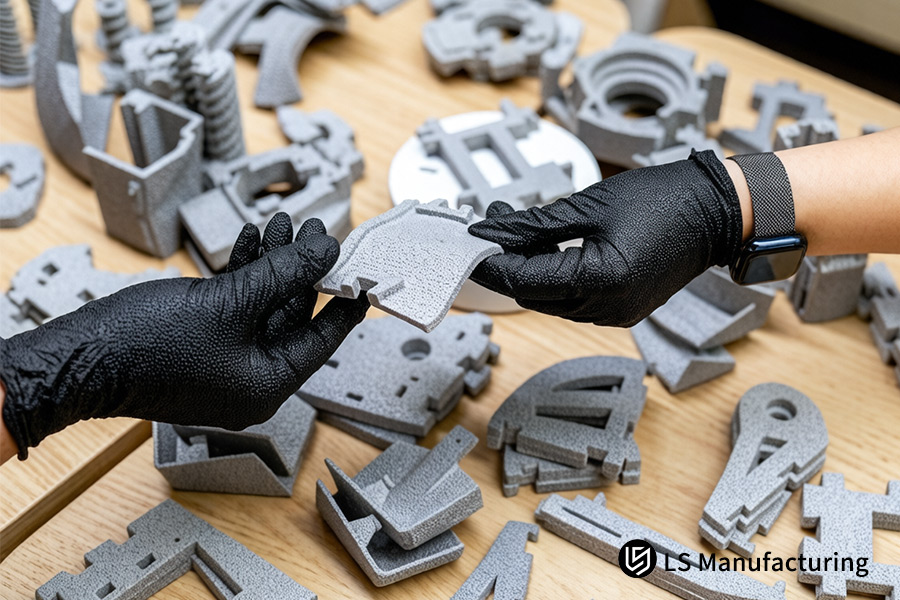

الشكل 4: مراقبة الجودة تفحص تروس النايلون الرمادي من خدمة الطباعة ثلاثية الأبعاد MJF في ورشة العمل.

الأسئلة الشائعة

1. ما هي الاختلافات الأساسية في مواد الاندماج متعددة النفاثات مقارنة بالنايلون SLS؟

تتميز مكونات MJF المطبوعة بتماثل أفضل مع صلابة أكبر على طول المحور Z، في حين أن كثافة السطح النهائية أعلى بكثير مقارنة بـ تلبيد SLS العادي. وبالتالي، فهي أكثر ملاءمة لأنابيب السوائل المقاومة للضغط والتي تتطلب إحكام إغلاق الهواء حتى 0.8MPa لأن خصائصها الميكانيكية جيدة بنفس القدر في جميع الأبعاد الثلاثة.

2. هل يمكن لخدمة الطباعة ثلاثية الأبعاد MJF المخصصة تحقيق نتائج مانعة للماء ومقاومة للمواد الكيميائية لمشعبات السوائل المخصصة؟

نعم، بفضل الصبغة السوداء وطلاء السطح عالي البوليمر باستخدام رش الفلوروكربون، تجعل شركة LS Manufacturing أسطح أجزاء PA12 خالية من المسام. وهذا يجعل مشعبات MJF مقاومة تمامًا للتآكل على المدى الطويل بسبب الكحول وسوائل القطع والمواد الأخرى المسببة للتآكل.

3. كيف تؤثر إضافة 40% من الخرز الزجاجي على الأداء الميكانيكي لمكونات الشركة المصنعة لأجزاء MJF ذات الدقة النهائية؟

يؤدي مركب PA12 مع كريات زجاجية مجهرية 40% إلى زيادة معامل الانحناء بنسبة أكثر من 100% (إلى 2800 ميجاباسكال)، مما يساعد على الحفاظ على قوة الانحناء على المدى الطويل تحت الأحمال الثقيلة. لكن الاستطالة اللازمة للكسر تقل، مما يجعل المادة أقل مرونة من PA12 القياسي وأكثر هشاشة إلى حد ما.

4. ما هو الحد الأدنى لسمك الجدار الذي تتطلبه خدمة الطباعة ثلاثية الأبعاد MJF الصناعية لتجنب الالتواء الحراري؟

لمنع التشويه الحراري عند ذوبان التجويف عند 180 درجة مئوية، نوصي بالحصول على الحد الأدنى لسمك الجدار ≥0.8 مم للعناصر الهيكلية. يجب أن تكون العناصر الهيكلية، التي يجب أن تدعم الحمل، مصنوعة بسمك جدار 1.5-2.0 مم.

5. كيف يمكن لمسؤولي المشتريات تحسين التقدير الأولي لتكلفة إنتاج MJF لتحقيق التكافؤ العالمي للمكونات؟

يمكن للمشتريات خفض تكلفة العمالة للتجميع من خلال الجمع بين عناصر مختلفة في إعادة تكوين الهيكل أو عن طريق تغيير التكوين الداخلي للحصول على نسبة تحميل ≥10% لغرفة الطباعة. ويسمح ذلك بتوزيع تكلفة التصنيع على أجزاء أكثر والحصول على سعر تنافسي للغاية لكل وحدة.

6. لماذا تكون القوة المتناحية للمحور Z مستقرة جدًا عند اختيار بائع متميز لعروض أسعار قطع غيار MJF المخصصة؟

درجة الاقتباس الصناعية HP MJF تستخدم عامل الصهر الدقيق أثناء عملية نشر المسحوق باستخدام الأشعة تحت الحمراء الدقيقة لتحقيق الربط الحراري على المستوى الجزيئي على الفور. إنه يتيح فقدان التصاق الطبقات البينية على طول المحور Z ومحور X/Y الذي يتم الاحتفاظ به ضمن ≥5% لضمان أفضل الخواص الميكانيكية القريبة من الخواص مقارنة بأنظمة دمج طبقة المسحوق الأخرى.

7. هل تتوفر شهادة التوافق الحيوي للمواد المخصصة المستخدمة في التجميعات الطبية متعددة النفاثات؟

نعم، يصل مسحوق PA12 فائق النقاء من شركة LS Manufacturing، تحت معالجة معينة بعد المعالجة، إلى توافق حيوي 100% (ISO 10993) وشهادة عدم ملامسة الجلد للجلد من إدارة الغذاء والدواء الأمريكية (FDA). يتيح ذلك إمكانية تطبيق MJF على أجزاء الأجهزة الطبية بما في ذلك الأدلة الجراحية والتركيبات المخصصة الخاصة بالمريض والتي تحتاج إلى ملامسة الأنسجة.

8. ما هي المهل الزمنية التي يمكن أن تضمنها خدمة النموذج الأولي MJF عالية الدقة للطلبات الدولية السريعة الهامة؟

من خلال الاستفادة من أسطول طابعات HP الصناعية لدينا والذي يعمل على مدار 24 ساعة طوال أيام الأسبوع، سيتم تنفيذ النماذج الأولية عالية الدقة على الأشكال الهندسية القياسية والدفعات الصغيرة من الأجزاء ذات الطلب الأول في غضون 2-3 أيام عمل. نحن نقدم خدمات النقل الجوي الدولي السريع DHL/FedEx، مع التأكد من أن المشاريع العاجلة على مستوى العالم ستحصل على أجزائها في الوقت المحدد وعدم فقدان أي دقة أبعاد وجودة السطح.

الملخص

تعمل طباعة MJF ثلاثية الأبعاد بمساعدة الذكاء الاصطناعي على تحويل النماذج التقليدية وقنوات تصنيع الدفعات الصغيرة. ويتطلب الأمر اختيارًا دقيقًا للمواد وفقًا للحاجة (الصلابة، والمتانة، ومقاومة الصدمات)، وخفض التكلفة بكفاءة من خلال التصميم الأساسي المجوف وتداخل المكونات. الفهم السطحي لا يكفي للمشاريع المعقدة؛ فقط الشركة المصنعة الرقمية المحترفة التي تتمتع برؤية عميقة لسوق دبي المالي وضمان الجودة الشاملة يمكنها ضمان عمل الأجزاء في ظل الظروف القاسية.

تجنب سوء تخصيص أموال البحث والتطوير على خصائص مواد غير محددة أو مكونات مشوهة. تستخدم شركة LS Manufacturing آلات MJF المتقدمة مع محترفين يتمتعون بأكثر من 15 عامًا من الخبرة في الصناعة. من خلال النقر على "الحصول على عرض أسعار فوري، يمكنك تحميل ملفات STEP/IGES الخاصة بك. في غضون 12 ساعة فقط، سيقوم فريقنا الهندسي بإجراء تحليل شامل لسوق دبي المالي لك، بما في ذلك تحسين سُمك الجدار، وإخطار مخاطر الإجهاد، واقتراحات المواد.
