خدمات الطباعة الطبية ثلاثية الأبعادتوفر شركة LS Manufacturing حلاً لمشكلة الدقة والامتثال في عمليات زراعة العظام والوجه والفكين المخصصةبسبب أوقات التصنيع الطويلة وعدم القدرة على تكرار عيوب العظام غير المنتظمة. معظم مقدمي الخدمة ليس لديهم شهادة ISO 13485، مما يسبب مشاكل التوافق الحيوي لمسحوق التيتانيوم، والتشقق بين الحبيبات بسبب الإجهاد والمسامية الدقيقة الداخلية بنسبة تزيد عن 0.8% بسبب عدم استقرار حوض الذوبان - مما يؤدي مباشرة إلى رفض التدقيق ورفض الغرسة.
في هذه المقالة، تعرف على كيف يمكن لمورد الدرجة الطبية التأكد من أن جميع المتغيرات متوافقة مع ISO 13485 باستخدام معلمات DMLS/SLM الثابتة، وإمكانية تتبع المسحوق بالكامل، والتليين عند 650 درجة مئوية لتخفيف الضغط والفحص الشعاعي بنسبة 100 بالمائة.يمكنك الحصول على غرسات مصنوعة بتفاوت أبعاد يبلغ ±0.05 مم مع عدم وجود مسامية حرجة وأداء ميكانيكي يمكن مقارنته بالسبائك المطاوع.والأهم من ذلك، يمكنك تقليل الوقت من CAD إلى الولادة المعقمة بنسبة تزيد عن 50 بالمائة مع انخفاض التكاليف لكل حالة بشكل عام.
الطباعة الطبية ثلاثية الأبعاد: مرجع سريع للزراعات المخصصة ISO 13485
| المتطلبات التنظيمية | معيار التحكم في العمليات | النتيجة السريرية |
| التحقق من صحة العملية | التحقق من صحةمعلمات عملية الطباعة ثلاثية الأبعادمثل طاقة الليزر وسرعة المسح وسمك الطبقة باستخدام حدود التحقق من صحة النموذج V. | جودة الأجزاء القابلة للتدقيق الذاتي والقابلة للتكرار؛ جاهز لتقديم إدارة الغذاء والدواء. |
| التحكم في إعادة استخدام المسحوق | الحد من استخدام Ti6Al4V ELI إلى≥10الاستخدامات والأكسجين ل<0.13%. | تؤكد التجارب الخصائص المتسقة وتمنع التلوث/المسامية. |
| تخفيف التوتر المتبقي | المعالجة بالفراغ الساخن في820 درجة مئوية ± 10 درجة مئويةوضغط 10⁻⁴ باسكال. | يعامل> 95%من الضغوط المتبقية. التحقق من صحة قوة التعب من شعرية. |
| دقة الأبعاد | استخدم التحكم الحراري في حلقة مغلقة مع تصحيح الانكماش. | يحقق± 0.05 ملمالتسامح مع أجزاء التزاوج الحرجة؛ لا حاجة للتصنيع. |
| إمكانية تتبع المواد | تتبع الدفعة خلال عملية الإنتاج بدءًا من دفعة المسحوق وحتى الغرسات النهائية؛ فحص CMM و CT. | خلق كاملDHR (سجل سجل الجهاز)للتسجيل بموجب المادة 510(ك) (إخطار ما قبل التسويق إلى إدارة الغذاء والدواء يوضح التكافؤ الجوهري مع جهاز يتم تسويقه بشكل قانوني). |
الوجبات السريعة الرئيسية:
- قفل المعلمة جامدة:أحد المتطلبات خلالشهادة الأيزو 13485هو أن المعلمات الحرجة، مثل طاقة الليزر، وسرعة المسح، وارتفاع الطبقة، يجب أن تكون مقفلة في نطاق تم التحقق من صحته يسمى "V-model"؛ غير مسموح بأي تعديل.
- المعايير الكمية لإعادة استخدام المسحوق:تقتصر إمكانية إعادة استخدام مساحيق Ti6Al4V ELI الطبية على ما يصل إلى10 دورات لإعادة الاستخدامويجب أن تحتوي على كمية أقل من الأكسجين0.13%.
- ضمان الملكية الحبيبية:زراعة المعادن الطبية بالطباعة ثلاثية الأبعاديجب أن يخضع للمعالجة الحرارية عند 820 ± 10 درجة في الفراغ (10⁻⁴ باسكال) ، مما يقلل من الضغوط المتبقية حتى95%.
لماذا تختار خدمات الطباعة الطبية ثلاثية الأبعاد من LS Manufacturing لتصنيع الغرسات المخصصة بدقة؟
سيكون هناك الكثير من الأدلة لالطباعة ثلاثية الأبعاد للأجزاء الطبيةوالتي لا تذهب أبعد من "اختيار الراتنج المناسب". وهذا نموذج معيب؛ بعد كل شيء، تكمن المشكلة عندما تبدو صينية الظنبوب التجريبية أو لوحة الجمجمة خالية من العيوب مباشرة من الطابعة ولكنها تفشل في تحليل الأشعة المقطعية بسبب المسامية أو0.08 ملمwarpage ليتم طردك من مسار التأهيل. تتم الإشارة إلى حلقات التأهيل لدينا وفقًا لمواد الزرع ومتطلبات التقييم البيولوجي المحددة بواسطةدستور الأدوية في الولايات المتحدة(جامعة جنوب المحيط الهادئ).

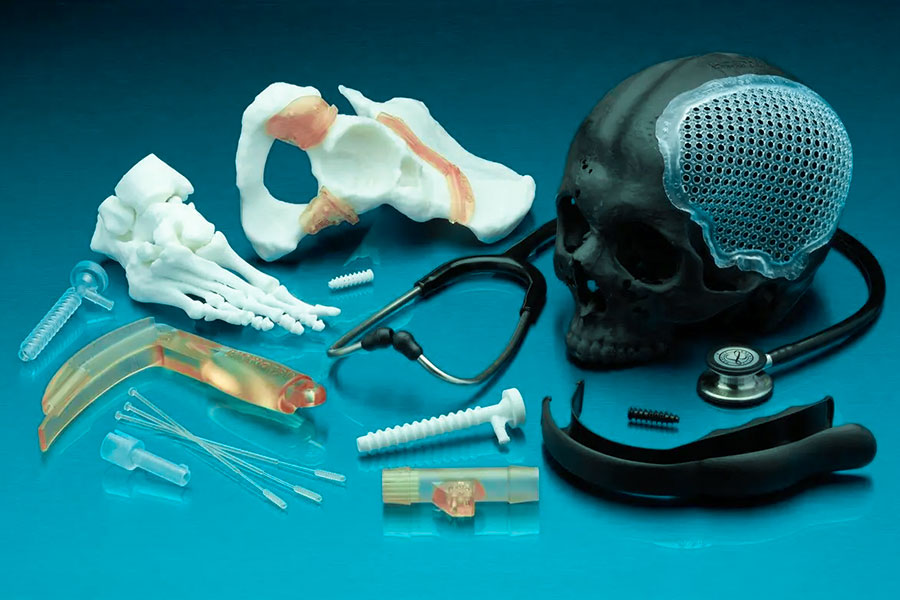

تشتمل شحناتنا من الأجزاء الطبية على غرسات شبكية في جمجمة المريض والتي يجب أن تبقى بداخلها± 0.10 ملمالدقة في بنية العظام الأصلية، تحتاج إلى تجارب قفص نظرة خاطفة≥70 ميجا باسكالقوة الضغط من خلال1 مليون دورة، وأدوات توجيه جراحية معقمة مقاومة121 درجة مئويةالتعقيم دون زحف. نظرًا لأن هذه البرامج تقع في سياق بيئة إدارة المخاطر المتوافقة مع إدارة الغذاء والدواء الأمريكية QSR، فإن بروتوكولات تتبع الأجزاء والتعامل مع الغرف النظيفة لدينا مستنيرة بمبادئ إدارة مخاطر التلوث والتوثيق التي تحددهاالمنتدى الدولي لمنظمي الأجهزة الطبية(IMDRF).
هذا ما تحصل عليه من الاستثمار لمدة 18 شهرًاتكرار تصميم زرعة PEEK/Ti64: لماذا أ0.25 ملمالشطب الموجود على جميع الزوايا الداخلية يوقف تركيز الضغط على نظرة خاطفة مطبوعة، وكيف تعمل إعدادات الليزر المناسبة على القضاء على مسامية الأشعة المقطعية<0.05%بدون علاج HIP، وكيف يتم توفير الدعم الاستراتيجي/توجيه الطابعة≈35%المواد بعد تصنيع ما بعد الطباعة مع الحفاظ عليها± 0.07 ملمالدقة في ميزات الجدار الرقيق. افعل ذلك، وسينتهي بك الأمر مع الغرسة الخاصة بك جاهزة للتدقيق والتصوير المقطعي المحوسب مجانًا - وهي مصممة خصيصًا للوائحك، وليس لكتالوج الراتنج.
الشكل 1: تقوم الطابعة ثلاثية الأبعاد الدقيقة ببناء قفص شوكي من مسحوق سبائك كروم الكوبالت من أجل الزرع.
لماذا يعتبر التحكم في برامج العمليات المجمدة الصلبة غير قابل للتفاوض بالنسبة لخدمة الطباعة الطبية ثلاثية الأبعاد وفقًا لمعيار ISO 13485؟
الدقة السريرية لعملية الإنتاجزراعة طبية مخصصة طباعة ثلاثية الأبعاديتطلب تأمين كافة المتغيرات قبل الإنتاج. يجب أن يكون البرنامج الذي يتحكم في مسار الليزر ودمج المواد عبارة عن خوارزمية محددة بشكل صارم ويتم التحقق من صحتها، وليس برنامجًا مرنًا. أي انحرافات هنا يمكن أن تؤدي إلى فشل فادح في عملية الزرع. هذا هو السبب في أن التحكم الصارم في العمليات المجمدة يعد جزءًا لا مفر منهالطباعة ثلاثية الأبعاد.
يعمل الترميز الثابت للمعلمة على التخلص من تقلبات المشغل
جميع المتغيرات الحاسمة، مثل قوة الليزر (200 واط ± 5 واط)، سرعة المسح (1200 ملم / ثانية) ، سمك الطبقة (30 ميكرون) والحد الأدنى لنقاء الأرجون في غرفة المعالجة (≥99.999%)، يتم ترميزها ضمن برنامج تشريح تم التحقق من صحته. يسمح بأول عملية زرع مصنعة في8 صباحاأن يكون مطابقًا للآخر في الساعة 11 مساءً قدر الإمكان، وبالتالي استبعاد أي اختلافات متعلقة بالمناوبات. وبالتالي، تحصل على قوة إجهاد مضمونة إحصائيًا لجميع الأجهزة، مما يقلل من احتمالية حدوث كسور مبكرة في الجسم الحي. هذه الجودة متأصلة في الموثوقيةخدمة الطباعة الطبية ثلاثية الأبعاد.
يمنع البرنامج المقفل الانجراف غير المصرح به للعملية
قد يؤدي تغيير بسيط في البرنامج الثابت إلى تغييرات في تقنيات المسح مما يؤدي إلى مسامية غير قابلة للاكتشاف. الاستخدامات أدوات التقطيع المعتمدة من IQ/OQ/PQ (التثبيت والتشغيل وتأهيل الأداء - التحقق من ثلاث مراحل الذي يؤكد التحكم المستمر في المعدات والعملية)خوارزمية مقفلة للنواة؛ ستتطلب أي تغييرات إعادة التحقق الكامل. سيضمن ذلك اجتياز مجموعتك المكونة من 50 كوبًا حقيًا مخصصًا لاختبار الأبعاد ولكنها تفشل في الاختبار الميكانيكي - وبالتالي تجنب عمليات الاسترجاع الباهظة الثمن. يعد التحقق الصارم من صحة العملية أمرًا بالغ الأهمية لأي شخصالطباعة ثلاثية الأبعاد التي يمكن التحكم فيهاعملية.
خيط رقمي يمكن تتبعه من أجل ثقة التدقيق
يحتوي الرقم التسلسلي لكل عملية زرع على معلومات حولإصدار البرنامج الدقيق المستخدم ومعلمات التقطيع وتأهيل الجهازق. تحصل الهيئات التنظيمية على مسار تدقيق لا لبس فيه للتحقق من أن التحكم الصارم في العمليات كان ساريًا أثناء التصنيع. تضمن إمكانية التتبع الامتثال دون الحاجة إلى أي تفسير. هو أساسالطباعة ثلاثية الأبعاد المدققةللتطبيقات الحرجة.
يحول هذا المفهوم عبء التنظيم إلى عملية موثوقة دون أي مخاطر. نظرًا لأن جميع البرامج مضمونة كأداة صالحة، فإن كل غرسة مخصصة ستحقق متطلباتها الميكانيكية الحيوية من اليوم الأول وما بعده. فقطخدمة الطباعة ثلاثية الأبعاد ISO 13485جنبا إلى جنب معالطباعة ثلاثية الأبعاد المنظمةيمكن أن توفر مثل هذه الوثائق.
كيف يمكنك تتبع حدود نضارة المواد أثناء الطباعة ثلاثية الأبعاد للزرعات الطبية المخصصة؟
نضارة المادة فيزراعة طبية مخصصة طباعة ثلاثية الأبعاديؤثر على حياتهم التعب. يؤدي المسحوق الملوث بسبب زيادة محتوى الأكسجين أو الانحراف في حجم الجسيمات إلى تكوين عيوب في البنية المجهرية غير مرئية بالأشعة السينية. يتم حل هذه المشكلة الخفية بمساعدة نظام التحكم الكمي في الحلقة المغلقة، وهو عنصر أساسي فيالطباعة ثلاثية الأبعاد المتوافقة حيوياً.
حد الدورة الذي يفرضه التحليل الكيميائي
- إعادة استخدام الغطاء:تقتصر كل دفعة من مسحوق Ti-6Al-4V ELI على 10 دورات.
- البوابة الكيميائية:الأكسجين.130.13%والنيتروجين.0.04%يحددها تحليل عنصر الغاز في كل دورة.
- قيمة العميل:لا توجد مشكلات في الكسر الهش لمقاومة التعب المستمر من أحد المحترفينخدمة الطباعة المعدنية ثلاثية الأبعاد.
مراقبة توزيع حجم الجسيمات لكل دفعة
- نافذة الحجم:يتحكم حيود الليزر في التوزيع15-45 ميكرومترنطاق بعد كل دورة.
- خردة الزناد:جزيئات أكبر من45 ميكرومترالتي تضم أكثر من15%من الحجم يؤدي إلى الرفض الفوري للدفعة.
- قيمة العميل:بنية مجهرية بدون مسامية بسبب حمامات السباحة المذابة. الدقة ممكنة بواسطةطباعة ثلاثية الأبعاد يمكن تتبعها.
إمكانية التتبع الرقمي الكامل من CoA إلى الزرع
- التوأم الرقمي:جميع دفعات المساحيق المرتبطة بمصنعيها الأصليينشهادة التحليل (CoA).
- تم تسجيل البيانات:عدد مرات إعادة الاستخدام والنتائج التحليلية ومعلومات الغربلة المسجلة لكل دفعة.
- قيمة العميل:مسار تدقيق متواصل للسلطات. أساس يمكن الاعتماد عليهخدمة تصنيع الزرعات المخصصةوموثوق بهاالطباعة ثلاثية الأبعاد لتقويم العظام.
الفصل على مستوى الدفعة يمنع التلوث المتبادل
- العزلة الجسدية:يتم الاحتفاظ بجميع كميات المساحيق المعاد استخدامها في صناديق فردية مغلقة ومميزة بعلامةرقائق رفيد.
- التحكم في الاستغناء:لا يتم استخدام أكثر من دفعة واحدة نشطة في أي منهاعملية الطباعة; الاستخدام المتبادل غير ممكن على الإطلاق.
- قيمة العميل:النسب الفردية والمراقبة للمساحيق المستخدمة في كل عملية زرع. المتطلبات الحاسمة لالطباعة الطبية ثلاثية الأبعادالبيئات.
تحل عملية الحلقة المغلقة هذه المشكلة الخفية الأولى المتمثلة في تحلل المسحوق.تضمن القيود الكيميائية/الفيزيائية الدقيقة وإمكانية التتبع الرقمي الكاملة خصائص المواد القابلة للتكرار.هذا ممكن فقط معالطباعة الصناعية ثلاثية الأبعادالعملية التي تضمن السلامة. يمكنك التأكد من متانة وامتثال الغرسات.يتم تتبع كل دفعة زرعة من المسحوق البكر إلى CoA النهائي، مع الاحتفاظ بالأكسجين بنسبة ≥0.13% وإعادة الاستخدام بحد أقصى 10 دورات. لتأمين إمكانية التتبع لمشروعك، أرسل تصميمك لتدقيق المواد وعرض أسعار معتمد.
الشكل 2: يطبع الليزر فوق البنفسجي نموذجًا دقيقًا لتاج الأسنان من الراتنج الحساس لتركيبه على المريض.
ما هي طرق التحكم الديناميكي بالليزر التي تضمن التجانس القياسي للبنية الدقيقة في خدمة الطباعة ثلاثية الأبعاد ISO 13485 الاحترافية؟
محترفخدمة الطباعة ثلاثية الأبعاد ISO 13485لا يمكن الاعتماد على إعدادات الجهاز الافتراضية لالمشابك العظام المعقدة. بدون المراقبة الديناميكية لحوض الذوبان واستراتيجيات المسح الذكي، فإن عيوب نقص الدمج والمسامية تؤثر بصمت على عمر كلال الغرسة. تعمل التغذية العكسية الحرارية في الوقت الفعلي جنبًا إلى جنب مع مسارات الليزر المُحسّنة على إزالة هذه المخاطر على مستوى البنية المجهرية. إليك كيف يتفوق التحكم الديناميكي على الأساليب التقليدية:
| المعلمة | SLM التقليدية (لا يوجد تحكم ديناميكي) | طريقة التحكم الديناميكي (نهجنا) |
| مراقبة ذوبان المسبح | غير متوفر؛ يمكن للأشعة السينية بعد البناء اكتشاف التجاويف الكبيرة فقط | 1مراقبة أثناء العملية بمعدل 0 كيلو هرتز؛ إنذارات عند اختلاف درجة الحرارة±15 درجة مئويةمن خط الأساس حتىالطباعة ثلاثية الأبعاد التي يتم التحكم فيها من خلال ردود الفعل |
| استراتيجية المسح | البيانات النقطية المتوازية القياسية (0 درجة/90 درجة) يخلق هيكل الحبوب عمودي | زاوية 67 درجة بين الطبقات تدمر محاذاة الحبوب وتؤدي إلى انتهاء99.8%الكثافة مع المراقبة |
| كشف الخلل | لا يمكن اكتشافه دون اختبار مدمر | سجل الإحداثيات الحقيقية لكل حدث حراري؛ لا توجد عيوب خفية معالطباعة الديناميكية ثلاثية الأبعادالسيطرة |
| النتيجة الميكانيكية | قوة الشد تقريبا. 850 ميجا باسكال قد تحتوي على مسامية في الحالات التي تكون فيها الكثافة أقل من98% | لا المسامية مع قوة الشد≥950 ميجا باسكالوكثافة تزيد عن 99.8% في جميع المباني، وهو ما يلبي معاييرتصنيع الأجهزة الطبية المضافةالمعايير |
في الوقت الحقيقي10 كيلو هرتزردود الفعل حول حالة حوض الذوبان تمنع النقاط الساخنة المخفية التي تؤدي إلى فشل التعب. ال67 درجةتوفر الزاوية لعملية المسح خصائص متناحيةطباعة ثلاثية الأبعاد دقيقةللطبيزرع مماثلة لتلك المصنوعة من المواد المطاوع. تضمن البيانات الكاملة عن العيوب توثيقًا شاملاً للأغراض التنظيمية.
كيف تمنع المكانس الكهربائية ودورات الاحتفاظ الحرارية حدوث تشققات دقيقة نتيجة للإجهاد في الطباعة ثلاثية الأبعاد الدقيقة للزراعات الطبية؟
بعد التبريد السريع فيطباعة ثلاثية الأبعاد دقيقة للأغراض الطبية، تظل الضغوط التي تتجاوز عدة مئات من الآلام والكروب الذهنية في بنية الشبكة. إذا لم تتم معالجة هذه الضغوط، فإنها تؤدي إلى تشقق الإجهاد والتآكل تحت التحميل الدوري في الجسم الحي. يتم تجنب هذا التهديد باستخدام دورة معالجة حرارية دقيقة عالية الفراغ.
بيئة عالية الفراغ تمنع تقصف الهيدروجين
يتم الحفاظ على الضغط داخل فرن التفريغ الطبي عند≥10⁻⁴ باسكالطوال العملية بأكملها، مما يمنع التيتانيوم من التفاعل مع الأكسجين والهيدروجين عندما يصل إلى درجة حرارة عالية. تظل الغرسة الخاصة بك مرنة ومقاومة للتعب؛ وبالتالي، لن يكون هناك احتمال لكسرها فجأة خلال أشهر بعد الزرع. الميزة حاسمة لجودةالطباعة ثلاثية الأبعادويستخدم مباشرة لكل منهمازراعة جراحية مطبوعة بتقنية ثلاثية الأبعاددفعة.
دورة احتجاز حرارية دقيقة تعمل على إذابة الضغوط الداخلية
معدل الانحدار هو10 درجة مئويةفي الدقيقة حتى820 درجة مئوية ± 10 درجة مئويةيتم الوصول إليه، ثم يتم النقع لمدة 120 دقيقة وتبريد الفرن. تعمل هذه العملية على إزالة أكثر من 95% من الضغوط المتبقية وتحول المصفوفة إلى بنية مجهرية دقيقة α+β. تصبح الغرسات مقاومة للتعب ثلاث مرات وتساوي متانة الكسر تلك الخاصة بالمواد المطاوع. هذا هو أساسالطباعة ثلاثية الأبعاد الملدنةللأجهزة الحاملة.
إمكانية تتبع العملية بالكامل من أجل الثقة التنظيمية
يتم تمييز كل دورة حرارية بـالرسم البياني لدرجة الحرارة والوقت ودرجة الفراغ وسرعة التبريد، متصل بالرقم التسلسلي للزرعة. يمتلك المدقق جميع الأدلة اللازمة للتحقق من أن تخفيف التوتر قد تم بشكل صحيح. لا شك، لا قضايا المسؤولية. تحدد إمكانية التتبع هذه موثوقيةطباعة ثلاثية الأبعاد لتخفيف التوترسير العمل.
مع هذه الدورة الحرارية المدعومة بالفراغ، تم بنجاح تخفيف السبب الجذري للشقوق الصغيرة داخل الجسم:الإجهاد المتبقي. بفضل مزيج الدرع عالي الفراغ، دقيق820 درجة مئويةمن خلال الاحتفاظ بالبيانات وإمكانية تتبعها بشكل كامل، يمكنك الحصول على غرسات مع ضمان تحمل التعب والوثائق التنظيمية. فقط بروتوكول راسخ مقترن بـخدمة تصنيع الزرعات المخصصةيمكن أن تفعل ذلك.
ما هو معيار تنعيم الأسطح الكهروكيميائي الذي يعمل على تحسين التصاق الخلايا والتكامل العظمي للزراعات الجراحية المطبوعة ثلاثية الأبعاد؟
النجاح السريري لزراعة جراحية مطبوعة بتقنية ثلاثية الأبعاديتطلب حل المتطلبات المتناقضة لأسطحها: يجب أن تكون مناطق عدم الاندماج العظمي ناعمة كالمرآة لمنع التصاق البكتيريا، في حين تحتاج الشبكات المسامية إلى خشونة يمكن التحكم فيها لتسهيل التكامل العظمي. يؤدي الصنفرة إلى إتلاف الدعامات الهشة. المعالجة الكهروكيميائية الهجينة تحل التناقض بالتزامن معالطباعة ثلاثية الأبعاد للتدفق الكاشطةالتكنولوجيا.
يحافظ التجانس الانتقائي على البنية المسامية
- الطريقة:نظام AFM مخصص مع تلميع كهربائي دقيق (EP).
- الهدف:الحد من المطبوعةرا 10-15 ميكرومترلرا .40.4 ميكرومترعلى الأسطح غير الملامسة للعظام.
- قيمة العميل:منع استعمار البكتيريا على الأسطح الملساء. تبقى المسام من 300 إلى 600 ميكرون مفتوحة للتكامل العظمي. أساسزراعة طبية مخصصة طباعة ثلاثية الأبعادالتكنولوجيا وطباعة ثلاثية الأبعاد مصقولة بالكهرباءالتكنولوجيا.
إزالة كاملة لجزيئات البودرة السائبة
- مشكلة:تحتوي الأسطح المطبوعة على جزيئات ضعيفة الاندماج، والتي قد تنفصل عن مجرى الدم.
- الحل:يقوم AFM/EP بإزالة جميع الجزيئات غير المتماسكة بدونهاتشويه هندسة شعرية.
- قيمة العميل:لا يوجد خطر من انسداد الجسيمات. متوافقة تماما معايزو 10993معايير التوافق الحيوي.
التحقق الكمي من سلامة السطح
- التفتيش:التحليل المجهري متحد البؤر خمسة مواقع لكل عملية زرع.
- القبول:مناطق ناعمة غير مساميةرا .40.4 ميكرومتر; الداخلية الخامرا 3-5 ميكرومتر.
- قيمة العميل:تضمن شهادة سطح الزرع النعومة والخشونة.طباعة ثلاثية الأبعاد بلمسة نهائية مرآةللتقديم التنظيمي.
الفريدفؤاد / الجيش الشعبيالجمع يحل التناقض بينتصنيع الأجهزة الطبية المضافةالأسطح. الأسطح الخارجيةرا .40.4 ميكرومتروخشونة السطح الداخلي لتكامل العظام توفر الأمان من حيث العدوى والاندماج العظمي السريع. ولا يمكن ضمان هذه السلامة إلا من خلال عملية يتم التحكم فيها على الوجهين، بناءً على بيانات الفحص لكل جهاز طبي.
الشكل 3: يقوم نظام تصنيع المواد المضافة الطبية بتصنيع دليل جراحي شفاف متوافق حيوياً مع الراتنج.
كيف يمكن لمزود تصنيع المواد المضافة للأجهزة الطبية المتقدمة التحقق من صحة إخلاء مسحوق الشبكة لحماية المرضى؟
مناسبتصنيع الأجهزة الطبية المضافةيجب على المزود إزالة جميع جزيئات المسحوق المحتملة من الشبكات المسامية. قد يتسبب أي مسحوق تيتانيوم متبقي في الغرسة المطبوعة ثلاثية الأبعاد في حدوث مضاعفات بعد الجراحة لأنه قد يؤدي إلى تفاعل جسم غريب وفشل الغرسة. إجراء ثلاثي المراحل للاهتزاز الهوائي، والتنظيف بالموجات فوق الصوتية مزدوج التردد، والتصوير المقطعي المحوسب الدقيقيضمن الفحص إخلاء المسحوق بالكامل بدءًا منالطباعة ثلاثية الأبعاد على التيتانيومالتحقق من الصحة. دعونا نرى كيف تعمل الأساليب التقليدية:
| خطوة العملية | ممارسة الصناعة القياسية | سلسلة ثلاثية المراحل (بروتوكولنا) |
| إزالة المسحوق الأولي | نفخ الهواء المضغوط ميكانيكيًا؛ التطبيق غير الكامل وغير المنتظم لهذه العملية | إزالة المسحوق الاهتزازي متعدد المحاور30 دقيقة; تعثر الآلي |
| التنظيف بالموجات فوق الصوتية | حمام تردد واحد (40 كيلو هرتز); دورة واحدة إلى دورتين | سلسلة التردد المزدوج (40 كيلو هرتز + 80 كيلو هرتز); أربع دورات مع ماء DI من الدرجة الطبية (خدمة الطباعة ثلاثية الأبعاد ISO 13485) |
| التحقق من النظافة | الفحص البصري فقط؛ الذاتية | التعكر المستمر وعدد الجسيمات حتى يستوفي السائل المعايير (طباعة ثلاثية الأبعاد معتمدة) |
| التفتيش النهائي | فحص جزئي بالأشعة السينية. تبقى الجزيئات الداخلية الصغيرة غير مكتشفة100% | المسح المقطعي المحوسب للشبكة بأكملها؛ الكتلة المتبقية<0.1 ملجم / جزء |
توفر هذه العملية حماية يمكن إثباتها للمريض. متابعة30 دقيقةإزالة مسحوق الاهتزاز وأربع دورات من التنظيف المزدوج التردد، يكشف تحليل Micro-CT عن عدم وجود مسحوق حر. ستأتي كل عملية زرع مع شهادة الكتلة المتبقية (<0.1 مجم/جزء)، وضمان عدم وجود أي التهاب الجسيمات بعد العمل الجراحي. وهذا يحدد شهادةخدمة الطباعة الطبية ثلاثية الأبعادالبروتوكول، بدعم منزرع الطباعة ثلاثية الأبعادضمان.
لماذا تختار خدمة تصنيع الغرسات المخصصة ذات الخبرة والتي تدمج فحص الأبعاد المنسقة بنسبة 100 بالمائة؟
الخدمة تصنيع الزرعات المخصصةيجب التأكد من أن كل شكل تشريحي يتوافق مع معلومات عيوب العظام المقطعية / التصوير بالرنين المغناطيسي للمريض ضمن نطاق التسامح± 0.05 ملم. إن الانحراف البسيط سوف يستلزم الطحن أثناء الجراحة أو يؤدي إلى مزيد من تلف العظام.100%يتجنب فحص الأبعاد المنسقة من خلال CMM ومسح الضوء الأزرق حدوث مثل هذا الحدوث، وذلك بفضلطباعة ثلاثية الأبعاد بالضوء الأزرقشهادة.
تعمل CMM ذات درجة الحرارة الثابتة على التحقق من الميزات المهمة
زايس CMM مع أ0.9 ميكرومترتعمل الدقة داخل معمل القياس، والذي يتم التحكم في درجة حرارته20 درجة مئوية ± 0.5 درجة مئوية. يتم قياس المسافة من المركز إلى المركز لكل ثقب خيط، وتطور سطح الشكل، واتجاه مسند الإسناد وفقًا لنموذج CAD. نحن نضمن حصولك على ضمان كتابي بأن الواجهات سوف تتناسب دون تعديلات على طاولة التشغيل، وذلك بفضلطباعة سي إم إم ثلاثية الأبعادشهادة.
يكشف المسح الضوئي الكامل للمجال الأزرق عن الانحرافات العالمية
يقوم ماسح الضوء الأزرق GOM 3D بمسح سطح الزرعة بالكامل ويحلل انحراف خريطة الألوان عن نموذج CAD الأولي الذي تم إنشاؤه بواسطة DICOM. جميع التخفيضات أو الفائض لأكثر من± 0.05 ملميتم تحديدها وتصحيحها قبل الشحن. بهذه الطريقة، الخاص بكطباعة ثلاثية الأبعاد دقيقة للأغراض الطبيةتتناسب الغرسة مع تجويف العظام بشكل لا تشوبه شائبة، مما يجعل الجراحة أقصر وأقل صدمة - هذه هي العلامةالطباعة ثلاثية الأبعادالدقة.
تقرير التفتيش الكامل مع شهادة المواد
يتم تسليم كل عملية زرع مع100%تقرير فحص الأبعاد بما في ذلك البيانات من قياس نقطة CMM والمسح الكامل للمجال بالإضافة إلى أشهادة مطحنة المواد. يمكن للجراح البدء مباشرة في عملية الزرع دون الحاجة إلى التحقق من صحة ما قبل العملية. هكذا تكون معاييرزراعة جراحية مطبوعة بتقنية ثلاثية الأبعاديتم تعريف الجودة.
باستخدام مزيج من درجة حرارة ثابتة CMM والضوء الأزرق للمسح الضوئي100%عملية الفحص، نضمن لك عدم وجود خطر عدم التوافق أثناء الجراحة. سيكون لكل عملية زرع حزمة بيانات الأبعاد والمادية الخاصة بها مع التأكد من وضعها دون أي تعديلات. إنه التحقق الكامل من عملية ضمان الجودة الناضجةمنتجات العظام ذات المهام الحرجة.
الشكل 4: يقوم نظام ذوبان الليزر بتصنيع غرسة مفصل الركبة تيتانيوم مسامية Ti6Al4V لجراحة العظام.
كيف يمكن لقادة المشتريات التعامل مع إدارة المخاطر أثناء الطباعة الطبية ثلاثية الأبعاد من أجل الاستعانة بمصادر خارجية للرعاية الصحية؟
في التقييم الطبيالطباعة ثلاثية الأبعادللرعاية الصحيةومع الاستعانة بمصادر خارجية، يحتاج موظفو المشتريات إلى النظر في ثلاثة عناصر مهمة وغير قابلة للتفاوض: وثائق الامتثال، واستقرار سلسلة التوريد، والمرونة في القدرات. يمكن أن يؤدي فشل عنصر واحد فقط من حيث وثائق وطابعات IQ/OQ/PQ إلى إيقاف الإنتاج. إن دمج هندسة الجودة في هذه العملية هو الحل من خلالهالطباعة ثلاثية الأبعاد.
مهندس جودة مخصص يقوم بمحاذاة الأنظمة
- الوظيفة:يتم تخصيص برنامج واحد للتسهيل الكمي لكل عميل B2B، ويتم دمجه بسلاسة في حسابكنظام إدارة الجودة.
- النواتج:تحليل سوق دبي المالي، واستراتيجية التحقق من صحة IQ/OQ/PQ، وتقارير FMEA الخاصة بشركتكتصميم الزرع.
- النتيجة:يمكنك الحصول على جسر امتثال سلس، مما يقلل من وقت العمل التحضيري للتدقيق70%، بسبب بالكاملالطباعة ثلاثية الأبعاد المتوافقةالوثائق.
يتم تسليم حزمة التحقق الكاملة لكل برنامج
- النطاق:وثائق العملية التي تم التحقق من صحتها بالكامل مع قفل المعلمات.
- التتبع:جميع الدفعات مع الوثائق الموقعةالتحقق من صحة IQ/OQ/PQ وتقارير FMEA.
- التأثير:ستتضمن طلباتك التنظيمية وثائق التحقق التي تم إعدادها بالفعل؛ لا حاجة للمناقشة مع المراجعين. هذا هو مفتاح الاعتماد عليهخدمة الطباعة ثلاثية الأبعاد ISO 13485.
سعة زائدة مع جدولة رقمية
- البنية التحتية:التكرار من خلال عدة توجهات طبية مخصصةالطابعاتوتسمح الجدولة الرقمية بموازنة التحميل.
- المرونة:التبديل على الفور من مرة واحدة فقط عاجلةجزء مخصصإلى عشرات الآلاف من تشغيل الإنتاج السنوي.
- ميزة:لا يوجد أي توقف عن العمل وتكاليف منخفضة حتى في حالة ارتفاع الطلب. هذا هوخدمة تصنيع الغرسات المخصصةالذي يستفيد منطباعة ثلاثية الأبعاد قابلة للتطويرالبنية التحتية.
النهج الثلاثي للتسهيل الكمي المخصص، ووثائق التحقق الكاملة والمزدوجةالتصنيع الرقمييقلل من مخاطر التدقيق الخاصة بك إلى مستوى الصفر بتكلفة معقولة. الآن لديك شريك تجاري يمكنه أن يقدم لك الأجزاء المعتمدة للامتثال بالإضافة إلى أصول البيانات الجاهزة للتدقيق. شكرا لتكنولوجيا الطباعة ثلاثية الأبعاد الموثوقة، من الممكن إنشاء خدمة الاستعانة بمصادر خارجية لقياس الأداء.
دراسة حالة حول تصنيع LS لخدمة تصنيع غرسات الجمجمة الطبية المخصصة من التيتانيوم لقادة البحث والتطوير الأوروبيين
شركة بحث وتطوير من أوروبا كانت تنشئزراعة الجمجمة الطبية المخصصة من التيتانيومواجهت صعوبات مع المصنعين السابقين نظرًا لأن تشوه بنية الشبكة وبقايا المسحوق بداخلها جعل من المستحيل الموافقة على المنتج وفقًا للوائح الاتحاد الأوروبي الخاصة بالأدوية المتعددة. وظفت شركة LS Manufacturing مجموعة كاملة منعملية ايزو 13485من أجل حل المشكلة باستخدامطباعة ثلاثية الأبعاد دقيقةالخبرة.
تحدي العميل
كان هذا ترميمًا صعبًا للغاية لمادة تيتانيوم CMF Ti-6Al-4V ELI بدقة مناسبة تبلغ± 0.02 مم. أظهرت العينات السابقة تشويه شعرية عند± 0.15 ملمومسحوق فضفاض أعلاه0.3 ملغلكل قطعة. ونتيجة لذلك، فشل الجزء في اختبارات التعب المدمر والتوافق الحيوي. أدى التأخير الناتج في التجارب السريرية إلى خسارة يومية تزيد عن3000 يوروللعميل. وقد أبرزت هذه الحالة ضرورة أطباعة شبكية ثلاثية الأبعادقاعدة المعرفة.
حل التصنيع LS
حافظ ترتيب دعم تبديد الحرارة المطابق على التدرجات الحرارية أثناء استخدام DMLS لإزالة أي انحراف على مستوى الجذر. إعداد صارم لمعلمات الليزر (قوة 200 واط، سرعة 1200 مم/ ثانية وسمك الطبقة 30 ميكرومتر) مع مراقبة عملية الذوبان بسرعة 10 كيلو هرتز قدمت بنية مجهرية متسقة. التلدين بفراغ عالي 10⁻⁴Pa عند 820 درجة مئوية قلل من الضغط المتبقي إلى أكثر من95%، يليه استخراج مسحوق بحجم ميكرون محصور داخل الهيكل باستخدام ترددين (40+80 كيلو هرتز) سلسلة بالموجات فوق الصوتية. الالطباعة ثلاثية الأبعاد المطابقةالحل حل مشاكل الفشل على حد سواء.
النتائج والقيمة
حقق المنتج النهائي دقة الأبعاد المطلوبة± 0.02 ممخشونة السطحرا .40.4 ميكرومتروغياب أي تلوث مسحوق. لقد كان أداؤه مثاليًا في اختبار التعب المدمر بنسبة 100% واجتاز تدقيق الاتحاد الأوروبي MDR دفعة واحدة. حصل العميل على بداية مدتها 35 يومًا في الجدول الزمني مما أدى إلى توفير الوقت105.000 يوروفي العقوبة والتوقيع على عقد توريد حصري طويل الأجل. الخدمة الطباعة ثلاثية الأبعاد التي تم اختبارها بالتعبجلبت النجاح لمشروع محكوم عليه بالفشل.
وهذا مثال على كيفية الإتقان فيزراعة الجمجمة بتقنية الطباعة ثلاثية الأبعاديتضمن التحكم المتكامل في العملية بدءًا من التصميم للتصنيع وحتى خطوات ما بعد المعالجة.الجمع بين الدعامات المتوافقة، ومعلمات DMLS المقفلة، والتليين بالفراغ العالي، والتنظيف المزدوج التردد، تقوم شركة LS Manufacturing بإنتاج غرسات تتوافق مع المتطلبات التنظيمية. توفر هذه التقنية المعيار في إنتاج زراعة القحف الوجهي والفكيني عالية الخطورة.
توقف عن المقامرة في تجربة زراعة الجمجمة القادمة. يوفر التصميم المتوافق مع ISO 13485 دقة تبلغ ±0.02 مم ولا يترك أي بقايا مسحوق. أرسل لنا تصميمك للحصول على عرض أسعار جاهز للتنظيم.
الأسئلة الشائعة
1. ما هو الدعم التوثيقي المتوافق مع ISO 13485 الذي تقدمه لخدمات الطباعة الطبية ثلاثية الأبعاد؟
لدعم احتياجات تدقيق الامتثال الخاصة بك بشكل كامل، تقوم شركة LS Manufacturing بشحن جميع الطلبات بحزمة وثائق مفصلة، بما في ذلك المواد الخامشهادات التحليل (CoA)، وسجلات قفل معلمات الليزر، وسجلات درجة حرارة المعالجة الحرارية عالية التفريغ، وتقرير فحص الأبعاد الكاملة CMM، وشهادة فعالية 100% لإزالة المسحوق المتبقي.
2. كيف يمكن لتصنيع LS منع التلوث المتبادل لمساحيق سبائك التيتانيوم الطبية أثناء الطباعة ثلاثية الأبعاد للزرعات الطبية المخصصة؟
هذه هي محطات الطباعة المعزولة من الدرجة الطبية الخاصة بنا، حيث تم تصميم المعدات لغرض حصري وهو طباعة مساحيق Ti6Al4V ELI الطبية. تستخدم إجراءات مثل نشر المسحوق، واستعادة المسحوق، والغربلة، بالإضافة إلى التخزين أنظمة أنابيب منفصلة تمامًا ومغلقة بالكامل؛ وغني عن القول أن أي مشاركة لأنظمة الأنابيب معمسحوق معدني من الدرجة الصناعيةغير مقبول.
3. ما هو الحد الأدنى لكمية الطلب (MOQ) وهيكل التسعير للأجهزة الطبية المطبوعة ثلاثية الأبعاد عالية الدقة؟
باعتبارنا مصنعًا محترفًا، فإننا نقدم منتجات فريدة حقًا من حيث التخصيص (MOQ=1). بالإضافة إلى ذلك، لدينا نموذج تسعير واضح تمامًا، والذي يتكون من الهندسةسوق دبي المالي (تصميم قابلية التصنيع)رسوم التقييم، وسعر مسحوق التيتانيوم (على أساس الوزن الصافي)، بالإضافة إلى رسوم وقت الطباعة الآلية. ابدأ بقطعة واحدة، بدون حد أدنى للالتزام. تغطي أسعارنا الشفافة فقط سوق دبي المالي ومسحوق التيتانيوم الصافي الوزن ووقت الماكينة. قم بتحميل التصميم الخاص بك لاقتباس واضح.
4. قد يكون تدهور أداء أجهزة الليزر الطبية أمرًا بالغ الأهمية؛ كيف يمكنك ضمان الاستقرار على المدى الطويل لعملية التصنيع المضافة للأجهزة الطبية؟
في شركة LS Manufacturing، يتم تنفيذ روتين PM صارم على أساس يومي. قبل كل عملية بناء، نقوم بمعايرة الطاقة البؤرية لليزر وعامل M² باستخدام عدادات طاقة دقيقة من خلال معايرة متعددة النقاط لضمان عدم تجاوز تقلب مخرجات الليزر1%ل48 ساعةمن الطباعة.
5. لماذا يجب أن تخضع الغرسات الجراحية المطبوعة ثلاثية الأبعاد للمعالجة الحرارية الفراغية بدلاً من معالجتها في أفران الهواء التقليدية؟
تميل سبائك التيتانيوم إلى الأكسدة والنيتريد والهيدريد عند تعرضها للهواء في وجود درجة حرارة أعلى400 درجة مئوية، وبالتالي تشكيل طبقة حالة ألفا هشة للغاية. تستخدم شركة LS Manufacturing أحدث أفران التلدين عالية الفراغ (10⁻⁴ باسكالالضغط) للمنتجات المعالجة بالحرارة من أجل ضمان ليونتها ومتانتها.
6. فيما يتعلق بالطباعة ثلاثية الأبعاد لقطاع الرعاية الصحية، كيف يمكنك حماية بيانات خصوصية المريض وعنوان IP المخصص للتصميم الذي نقدمه؟
جميع البيانات الطبية المقدمة محمية بموجب تشريعات خصوصية البيانات الطبية الصارمة.بيانات DICOM أو CAD للمريضيتم الاحتفاظ به على خوادم محلية معزولة ومشفرة. نحن نطبق بروتوكولًا صارمًا لإلغاء تحديد الهوية داخليًا (تحديد رمز المشروع فقط) ومستعدون للتوقيع على اتفاقيات عدم الإفشاء المتبادلة قبل بدء أي عمل.
7. إذا لم تتم إزالة المسحوق المتبقي تمامًا من الهياكل الشبكية العظمية، فما هي طرق الفحص القوية التي تستخدمها شركة LS Manufacturing للكشف عنها؟
وبصرف النظر عن تنقية المياه متعددة المراحل من خلال استخدام40 كيلو هرتز/80 كيلو هرتزبالموجات فوق الصوتية المتتالية، نستخدم ماسحات ضوئية مقطعية دقيقة من الدرجة الصناعية يمكنها اختراق الهياكل الشبكية الكثيفة لسبائك التيتانيوم بشكل كامل لتمكيننا من فحص الهيكل الداخلي للأجزاء على مستوى الميكرون للبحث عن أي جزيئات مسحوق محاصرة.
8. يقع فريق البحث والتطوير لدينا خارج الموقع. كيف يمكننا تنسيق تفاصيل التصنيع المعقدة للزرعات الطبية المخصصة مع شركة LS Manufacturing عن بعد؟
لدينا مهندسون متخصصون في المشاريع الطبية يقومون بتنسيق كل مشروع شخصيًا من خلال مؤتمرات الفيديو. نحن نقدم عروضًا توضيحية حية لاقتراحات تحسين سوق دبي المالي من خلال برنامج CAD بالإضافة إلى توفير جميع المعلومات في الوقت الفعلي - بما في ذلك تقارير الفيديو والبيانات الخاصة بأرضية الإنتاج - في خطوات العملية الرئيسية مثلالطباعة والمعالجة الحرارية ومراقبة الجودة.
ملخص
اختيار شهادة ISO 13485الشركة المصنعة للطباعة الطبية ثلاثية الأبعادأمر ضروري للامتثال التنظيمي والسلامة السريرية.تحدد كل معلمة - التحكم في حوض الذوبان بالليزر، والمعالجة الحرارية، وإزالة المسحوق - مدى نجاح عملية الزرع. ولا تستطيع الخدمات القياسية تلبية متطلبات علوم الحياة؛ فقط الخبرة العميقة وإدارة الجودة المبنية على البيانات هي التي تحول النماذج التشريحية إلى غرسات سريرية خالية من العيوب.
هل أنت على استعداد لتحويل التصاميم إلى غرسات متوافقة وعالية الدقة؟ باعتبارها شريكًا موثوقًا لفرق الأجهزة الطبية، تعمل شركة LS Manufacturing على الموازنة بين العمق الفني والصرامة التنظيمية. قم بتحميل نموذج CAD ثلاثي الأبعاد (ستب/ستل/ستيب؛ حماية IP بنسبة 100%) لتقييم سوق دبي المالي. تلقي أاقتباس احترافي B2Bداخل12 ساعة- بما في ذلك تخطيط العمليات والتحقق من صحة المواد وتقسيم التكاليف.
