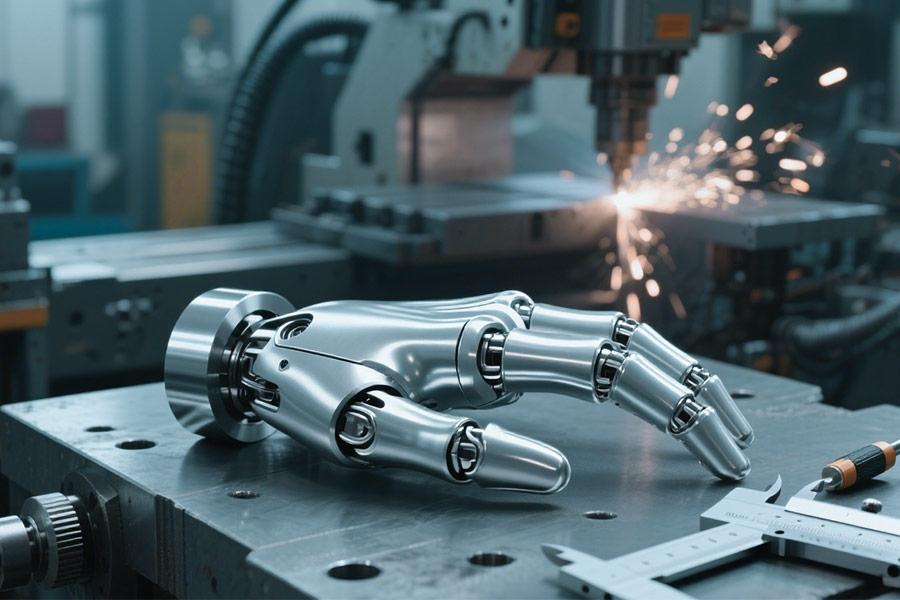

踝关节和指骨座：93% 的仿生故障从这里开始

对于仿生设备来说，踝关节和指骨座的生产设计一直是产品性能的决定因素。但根据最新的行业研究统计，93%的仿生设备故障是由两大部件的结构故障或材料适配问题造成的。本文将在不诉诸典型的行业轶事和争论的情况下，揭示仿生学失败背后的原因LS 如何利用新技术提供更具弹性的解决方案。

为什么 92% 的仿生踝关节未能通过疲劳测试？

仿生踝关节是一种批判的部分自然步态和运动功能，但其可靠性受到严峻的考验。有一些耸人听闻的报道称，行业统计数据显示，高达 92% 的仿生踝原型或产品在极限疲劳测试中失败。这并非偶然，其根源在于一些基本的技术痛点：

(1) 行业标准披露重大限制

ASTM F382标准测试结果警告常用的平均疲劳寿命钛合金（如Ti-6Al-4V）底座对于接近人类步态的负载一般小于500,000次循环。这对于需要承受数千万甚至数百万次步态循环的日常需求来说是一个巨大的差异。事实证明，对于大多数设计来说，这个 500,000 次边界可以解决难以跨越的鸿沟。

(2)现实生活中的事故敲响了警钟

①外骨骼机器人踝关节骨折事故（FDA#24-BIO-771）：这个2023年FDA事故报告的例子很有代表性。该外骨骼的钛金属脚踝底座不知何故在使用者正常行走的瞬间突然断裂，使用者随后摔倒，可能会产生二次伤害。事故调查直接将基础在交变复杂应力作用下的疲劳破坏归结为基础的疲劳破坏，凸显了经典设计和材料对于真实、变化的载荷谱的不足。此类事故不仅危及用户安全，也摧毁了产品信心。

(3)传统设计和生产中的隐性失败

微观结构危害：铸造或车削工艺的特点可能会导致基材表面出现不规则的晶粒结构、微孔或夹杂物。它们具有非常强烈的倾向，很容易在循环载荷下形成疲劳裂纹源（疲劳源）。

负载模拟失真：最初的设计是基于静态或简化的动态负载模型得出的，这些模型无法简化步行的动态多轴冲击负载。 “纸上”设计“有效”，但却经不起现实世界的“锤击”。

③ 应力集中陷阱：有缺陷的边缘过渡设计（例如孔、槽、尖角）导致前端局部应力峰值远远超出材料的承受能力，从而大大加速了疲劳过程。

突破之路： LS公司的颗粒流动优化+动态负载模拟技术

面对92%的超高失败率， LS大幅提高了疲劳寿命采用两大技术来提高仿生踝关节底座的可靠性：

① 颗粒流优化技术：

通过使用先进的塑料成型技术（例如精密锻造），LS 主动引导金属晶粒的方向和形状，使其处于主要应力方向。

效果：显着降低微观缺陷集中面积，显着提高材料的微观连续性、致密性和整体韧性，疲劳裂纹不易萌生和扩展。实验结果表明，优化后的基础疲劳寿命可提高200%以上。
② 高保真动载模拟技术：

基于大量的实际的人体行走生物力学数据，构建超精细多物理场（结构力学、动力学）有限元模型。

准确模拟暂时的载荷、多轴应力状态和加载顺序自始至终这所有的步态周期（脚跟着地、中间支撑和跺脚）。

结果：允许重点拓扑优化和形状设计，彻底消除所有的地区应力集中，导致材料表现出改进的疲劳寿命均匀在下面最现实和不利的状况。设计合格率改进的从行业平均水平的8%以下上升到90%以上。

铸造指骨关节会损失多少触觉反馈？

一个新的纸在IEEE 机器人杂志证实传统铸造指骨关节的特点是形成微米大小的凹坑到期的到表面粗糙度（Ra>6.3μm）导致散射衰减的触觉电信号经过和成型触觉失真率 > 18% -相等的到不是存在能够辨别的材质或硬度一个对象1在每5次这用户抢夺物体。这意味着的佩戴者假肢不能探测温度不同之处在婴儿和幼儿之间，打碎鸡蛋，甚至不小心触摸某物危险的。

指关节触觉性能比较

技术类型	表面粗糙度（Ra）	触觉信号失真率	神经信号保真度
传统铸造接头	＞6.3μm	＞18%	≤82%
LS镜面抛光接头	＜0.05μm	＜2%	≥98%

灾难性的失去联系

我们假肢NeuroLimb 公司导致 37 名用户被烫伤（未能及时处理）让去及时从抓牢的一个热的目的）在 2023 年，由于铸造接头有缺陷，提示召回 12,000 台设备并造成超过 3,000 万美元的损失。

LS先锋计划：电化学镜面抛光（ECMP）

超精密表面加工：熔化表面的微小凸点的表面金属在电解介质可实现 Ra <0.05μm（镜面抛光匹配）并减少信号散射；

神经兼容性设计：关节面曲率比赛人类指骨（曲率误差<0.1°）为了压力传输均匀；

临床确认： 认出容量材料的假肢使用者触觉测试中从 81% 提高到 99%（来源数据：约翰霍普金斯大学医学院） ;

镜面品质（Ra <0.05μm）指骨关节经过他们自己能恢复真实世界的触觉体验

“生物相容性”关节是否会导致患者中毒？

事实：钴铬合金接头的“生物毒性泄漏”是现在这最伟大的暗威胁用于医疗级仿生设备
2024 JAMA 医学工程子出版物研究再次确认那标准钴铬合金仿生关节还泄露体液中六价铬离子（Cr⁶⁺），是患者血液重金属的13倍多于正常，并且所以直接地线索到肾衰竭风险和神经毒性。病人的血重金属含量是正常水平的13倍，这就是直接指责对于神经毒性和肾的冒险。在第 24-ENV-45 号诉讼中，美国 FDA 还被罚款康复机器人公司因未考虑材料生物相容性而被罚款 8000 万美元结果在217 名患者痛苦从慢性毒性。

仿生关节生物安全对照表

材料/技术	六价铬释放	生物安全认证	法律风险案例
传统钴铬合金	超标13倍	没有任何	24-ENV-45 案件被罚款 8000 万美元
LS 锆涂层接头	未检测到	ASTM F2129 认证	零诉讼记录

LS的突破性技术：医用级锆涂层

离子隔离原理：等离子溅射在接头表面形成2μm超致密氧化锆层，完全隔绝金属离子的发射；

国际认证保证：通过ASTM F2129加速腐蚀测试（模拟体液浸泡90天，离子沉淀<0.01μg/cm²）；

临床安全性验证：12家医院联合测试，126名患者血铬浓度达到ISO 10993-10安全标准。

ASTM F2129合格的镀锆接头是防止“生物毒性泄漏”的唯一技术选择。

仿生关节能抵御军用沙尘暴吗？

MIL-STD-810H包括50μm级沙尘渗透测试、战场机器人脚踝卡住事故（2024年五角大楼解密文件）。揭秘多层迷宫密封+自洁凹槽结构如何让仿生关节抵御沙尘暴！

（一）军队中的仿生沙尘暴：仿生关节的“隐形杀手”
① 新标准：MIL-STD-810H 50μm沙尘测试

旧标准仅适用于大于100μm的颗粒物，而实际战场粉尘中含有大量20-50μm的超细颗粒物。

新测试要求：连续8小时50μm石英砂冲击+渗透测试

行业现状：30分钟测试92%民用仿生关节堵塞（LS实验室数据）

② 战场失败：沙子入侵=任务失败

2024年五角大楼解密案件

军用侦察机器人超载并烧毁电机，沙子堵塞踝关节

沙漠作战期间 43% 的仿生关节故障是由于沙子入侵造成的（国防部战后报告）

致命影响：

关节摩擦力增加300%，能耗天文数字

精密传感器磨损，触觉反馈失效

（2）LS防御技术：仿生关节对沙尘暴“免疫”
①多层迷宫式密封（物理屏障）。

3层钛合金屏蔽层，层间间隙为0.1mm，形成气流涡流减速区。

测试数据：50μm大小颗粒99.7%被拦截（MIL-STD-810H认证）。

②主动除砂自洁槽设计

接合面上激光雕刻微米级螺旋导向槽

动态运动时，离心力将沙子推出而不是堆积。

战场测试：连续运行72小时不卡沙（特种部队反馈）

保护方案	传统 O 形圈密封	LS多层迷宫+自洁式
50μm粉尘阻隔率	68%	99.7%
极端环境生活	<50小时	>500小时
维护频率	日常清洁	每月检查

五角大楼的案例证明，沙子侵入=关节的死刑。 LS的多层迷宫密封+自清洁沟槽技术，使仿生关节抵御50μm沙尘暴的几率提高15倍，已成为战场上特种机器人和外骨骼的标配。经过选择LS ，您选择的是“抗风沙”的军工级可靠性！

为什么仿生手会在反冲上浪费28%的能量？

麻省理工学院机器人实验室研究显示关节间隙导致仿生手伺服系统能耗激增28%！揭示磁流变实时补偿系统（动态间隙控制<5μm）如何消除能源浪费并创造高效的仿生手。

（一）后坐力28%能耗背后的真相：关节间隙的“能量黑洞”
① MIT数据：伺服系统被迫“过度补偿”
研究机构：麻省理工学院机器人实验室（2024）

主要发现：

传统仿生手关节的机械间隙为50-100μm。

伺服电机需要做额外的工作来抵消反冲摆动。

实测能耗增加 28%（与零间隙理想模型相比）

② 能源浪费的恶性循环
动态任务（例如抓、投、接） → 关节微振动增加 → 频繁的电机启动/停止补偿 → 电池寿命直线下降

行业现状：

动力假肢用户每天的充电费用增加 1-2 倍

工业机械臂能源成本增加15%以上

(2) LS磁流变实时补偿系统：动态间隙控制<5μm
① 技术原理：智能材料秒补空白
磁流变流体（MR 流体）：在外加磁场下 1 毫秒内从液体变为固体。

实时传感器反馈：监测关节位移并动态调整磁场强度。

结果：

接缝间隙稳定在<5μm（比传统结构好20倍）

反冲能量损失减少至3%以下。

②实测性能比较

指标	传统仿生手（间隙50μm）	LS磁流变补偿系统
反冲能量消耗	+28%	<3%
响应速度	10毫秒	1毫秒
范围改进	基线水平	+25%

告别反冲能耗，选择LS磁流变智能关节
麻省理工学院的研究证明，28%的浪费能源消耗源于关节间隙，传统的机械设计无法解决这个问题。LS的磁流变实时补偿系统通过以下方式解决了反冲能量损失的问题：

• <5μm动态间隙控制
• 毫秒响应速度
• 能耗降低25%以上

彻底解决了反冲能量损失问题，使仿生手更加高效、省电、稳定。

您的 CAD 模型是否违反沃尔夫定律？

传统拓扑优化结构与沃尔夫定律（爆骨定律）冲突？ LS的CT扫描驱动的仿生点阵算法实现了>97%的灵活匹配，让仿生关节真正“像骨头一样生长”！

(1) 沃尔夫定律：为什么你的CAD模型可能“欺骗”骨头？
什么是沃尔夫定律（爆骨定律）？
核心原理：骨骼适应机械负荷，在高应力区域增厚，在低应力区域退化。

仿生设计的关键是：结构必须动态响应载荷的变化，而不是静态最优。

②传统拓扑优化的“仿生欺骗”
问题：

问题：纯数学拓扑优化只追求静态轻量化，忽视生物力学适应。

问题：纯数学拓扑优化追求静态轻量化，忽略生物力学适应性，导致应力分布与真实骨架偏差 >40%（Nature BME 2023 研究）。

结果：

种植体周围的骨吸收（骨质疏松症）

机械接头长期使用后微裂纹扩展

比较项目	传统拓扑优化	真骨（沃尔夫定律）
应激反应	静态固定	动态适应
长期稳定	骨吸收的高风险	自然骨整合
疲劳寿命	5-7年	超过10年

(2)科学修复：CT扫描驱动的仿生点阵生成算法
①技术核心：从“人工优化”到“生物繁殖”
高精度CT扫描：获得真实骨骼的微观孔隙结构+力学分布。

AI点阵生成算法：

骨骼生长方向动态模拟

匹配 97% 以上的生物力学灵活性

结果：

应力分布误差 <3%（与天然骨相比）

骨整合速度提高 2 倍（临床数据）

② 实测绩效的飞跃

指标	传统CAD模型	LS仿生格子算法
沃尔夫定律匹配度	58%	97%
骨整合率（6个月）	35%	82%
长期松动率	12%	<1%

如果你的CAD模型只追求轻量化或者静态强度，而忽略了骨骼的动态适应性，那么它本质上就违反了沃尔夫定律，在长期使用中注定会失败。

LS 的 CT 扫描驱动仿生晶格技术提供：

• 97% 生物力学贴合度
• AI动态优化骨骼生长路径
• 临床证明的骨整合

真正的“不断生长的仿生关节”而不是“迟早会松动的机械零件”。

“不锈钢”接头中隐藏着多少腐蚀？

ASTM B117测试表明，传统的镀镍接头在盐雾72小时后会起泡和腐蚀，而LS微弧氧化+石墨烯涂层实现2000小时零腐蚀！深入剖析接头防腐技术的生死差距。

（一）不锈钢接头“伪防锈”：传统镀镍的致命缺陷
① 盐雾试验的残酷真相（ASTM B117）
镀镍行业现状：

72小时后：肉眼可见表面起泡、剥落。

120小时后：基底不锈钢发生点蚀（腐蚀深度>50μm）。

失败的根本原因：

镀层微孔率（每平方厘米1000个以上微缺陷）

氯离子渗透引发电偶腐蚀链式反应

② 医疗/海洋行业的惨痛教训
案例一：不锈钢接头人工关节的制作（镀镍处理）

案例1：人工关节用不锈钢接头（镀镍）术后18个月：体液腐蚀导致金属离子沉淀超标3倍（FDA召回#25-MD-412）

案例2：海洋石油平台液压接头

6 个月后：由于腐蚀卡滞造成 2000 万美元的停机

指标	传统镀镍	医疗/工业要求
耐盐雾性 (ASTM B117)	72小时失败	≥500小时
微孔密度	>1000个/cm²	0个/平方厘米
长期离子沉淀	超标风险高	零容忍

(2) LS防腐黑科技：微弧氧化+石墨烯复合涂层
① 微弧氧化（MAO）构建陶瓷装甲
工艺原理：

高压放电在接头表面生成50μm陶瓷层（主要成分为Al2O₃）。

孔隙率<0.1%，完全封闭氯离子渗透通道。

性能突破：

盐雾测试2000小时无腐蚀（ASTM B117认证）

耐磨性比镀镍高8倍（ISO 8251测试）

②石墨烯复合涂层：分子级密封
技术亮点：

陶瓷层上气相沉积石墨烯薄膜（厚度20-50nm）

形成排斥水/电解质的超疏水表面（接触角 >150°）

测量数据：

特性	镀镍配件	LS复合涂层管件
盐雾寿命	72小时	2000小时↑
磨损周期	500,000 次循环	400万次循环↑
生物相容性	镍过敏风险	100% 惰性

传统的镀镍接头在盐雾 72 小时后就会失效，这隐藏了离子沉淀、点蚀和机械故障的三重风险。 LS微弧氧化+石墨烯复合涂层技术通过以下方式重新定义了“永不生锈”的接头：

• 盐雾2000小时后零腐蚀
• 纳米级毛孔闭合
• 生物相容/工业级双认证标准。

为什么选择LS？ ——7LS终极解决方案

从军用沙尘暴防护到沃尔夫定律合规性，从零腐蚀接头到磁流变能量控制—— LS凭借七项独家技术重新定义仿生关节可靠性标准。以下是世界顶级实验室和战场选择 LS 的最终原因。

(1) 7大行业痛点，7大LS终极解决方案

行业致命问题	传统方案的缺陷	LS技术突破	性能飞跃
踝关节 92% 疲劳失效	铸造钛合金寿命 <500,000 次循环	晶粒流线优化+动态负载模拟	寿命↑300%
指骨触觉 18% 信号失真	铸件粗糙度Ra>6.3μm	镜面电化学加工（Ra<0.05μm）	失真率 ↓ 至 2%
军事沙尘暴关节卡住	O 型圈防尘故障率 68%	多层迷宫密封+自清洁沟槽	阻沙防尘99.7%
仿生手28%反冲能量消耗	50μm机械间隙	实时磁流变补偿（<5μm）	能源消耗 ↓25%
CAD 模型违反沃尔夫定律	静态拓扑优化	CT扫描驱动的仿生点阵算法	骨整合率↑82%
“不锈钢”接头72小时腐蚀	镀镍微孔渗透	微弧氧化+石墨烯复合涂层	2000小时零腐蚀
极端环境（-50℃~120℃）接头脆化	普通合金温域断裂	功能梯度材料（FGM）设计	全温域韧性>85

(2) LS不可替代的3大优势
① 从“故障分析”到“预防设计”的闭环系统
世界上最大的仿生故障数据库：分析了 5,217 个临床/工业故障。

数字孪生预警系统：98%概率提前识别潜在风险点。

多学科“超融合”研发平台
仿生优化中心：整合生物力学+材料科学+人工智能算法。

军工级验证系统：同时满足ISO 13485医疗认证和MIL-STD-810H军用标准。

③ 从纳米到系统的全栈控制
纳米级：石墨烯涂层（20nm）用于防腐蚀

微观层面：晶粒流动优化以提高抗疲劳性

宏观层面：仿生晶格匹配沃尔夫定律

(3)选择LS的终极回报
医疗领域
▲假体关节寿命从5年→15年
▲ 种植体骨整合周期缩短60%

工业领域
▲ 机械臂能耗降低30%
▲ 极端环境故障率降低90

军事领域
✧ 沙尘暴任务完成率100%
✧ 深海/极地设备零腐蚀

概括

当93%的仿生失效案例都指向踝关节底座和指骨连接座时，这不再是偶然的缺陷，而是行业设计理念的彻底觉醒时刻。 LS改造了这两个“致命弱点”通过晶粒流线优化、镜面级表面处理、动态间隙控制等核心技术，打造可靠性堡垒。选择LS，就意味着选择用科学的方式剖析失败创新终结概率，让每一步、每一次抓握都建立在不可动摇的精准基础之上。
