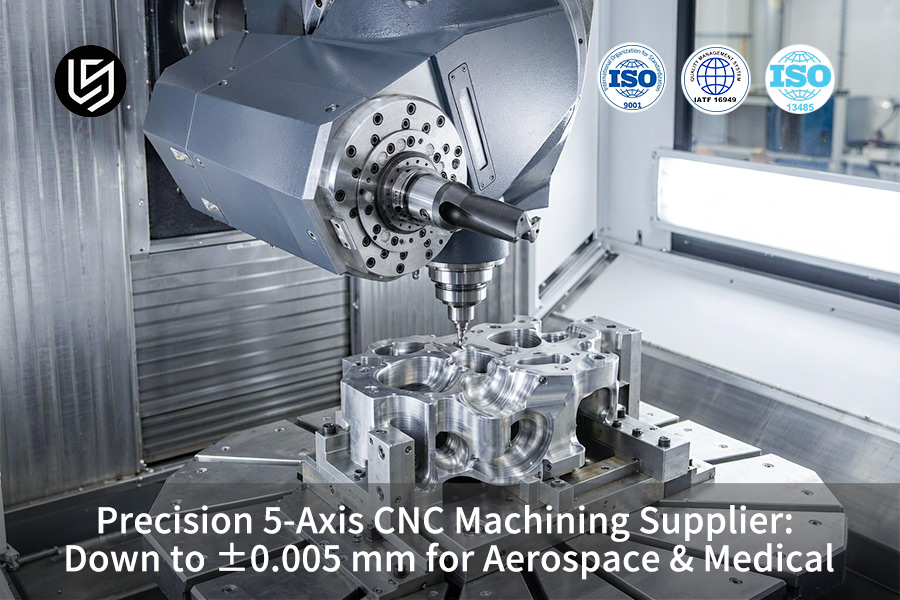

مورد ماكينات CNC خماسية المحاور عالية الدقة: دقة تصل إلى ±0.005 مم لقطاعي الطيران والفضاء والطب.

تُعد عملية التصنيع باستخدام الحاسوب ذات المحاور الخمسة الدقيقة عملية إعداد واحدة، والتي تحل مشكلة انحراف التفاوت متعدد المشابك من خلال مرجع ثابت واحد عند ±0.005 مم.

خفض المشروع رقم #AERO-2026-882 تكلفة الوحدة بنسبة 26.4٪ في ظل التوجيه الذي يتم التحكم فيه بواسطة AS9100D، وفقًا لبيانات LS Manufacturing 2025-2026.

دليل مرجعي سريع

يرتكز الفرق بين تقنيتي التشغيل الآلي على خمسة عوامل فيزيائية رئيسية، تشمل: التفاوت الهندسي، وخشونة السطح، ومعدل العيوب، وأوقات نقل الإعداد، والتحقق من الحجم باستخدام آلة قياس الإحداثيات ثلاثية الأبعاد. ويمكن لفرق المشتريات تقييم عمليات التشغيل الآلي المتزامنة خماسية المحاور مقارنةً بمسارات الإعداد المتعددة صفًا تلو الآخر.

تمنع عملية التشغيل الآلي ذات الإعداد الواحد انحراف إعادة تحديد المرجع وتحقق تفاوتًا قدره ±0.005 مم للأجزاء غير المنتظمة المصنوعة من سبائك التيتانيوم والفولاذ المقاوم للصدأ.

أهم النقاط

• دقة الإعداد الفردي: يمنع نظام التشكيل الخماسي المحاور، الذي يتم إعداده مرة واحدة، أخطاء توجيه قطعة العمل. تتميز قنوات التدفق وتجويف العمود بتفاوت أبعاد يصل إلى خمسة ميكرونات. ويبقى مستوى الإسناد ثابتًا من مرحلة التشغيل الخشن إلى مرحلة التشطيب.
• استراتيجية خفض التكاليف: إلغاء تجهيزات الانتقال يقلل من عمليات الإعداد المؤقتة المتعددة. تقليص مدة التسليم يخفض التكاليف إلى مستوى أدنى. تشغيل عملية واحدة يحقق خفضًا في التكاليف بنسبة الربع.
• تحسين تشطيب السطح في الموقع: تعمل مسارات الأدوات الدقيقة المتواصلة على تشكيل سطح أملس كسطح المرآة دون الحاجة إلى خطوات تشطيب يدوية. كما تُحفظ الأبعاد الحرجة من التلف الناتج عن عمليات التشطيب اليدوي.
• نظام مراقبة الجودة ذو الحلقة المغلقة من خلال القياس: يضمن فحص CMM بدقة دون الميكرون دقة جميع القياسات. نسبة العيوب منخفضة للغاية (أقل من 10%) في عمليات الإنتاج. جميع السجلات مبنية على القياسات.

قم بتنزيل الورقة البيضاء الخاصة بالتحكم في التفاوتات على 5 محاور لمعرفة كيف تعمل استراتيجيات إعداد البيانات الفردية على إزالة الخطأ التراكمي من مسارات الأجزاء المعقدة.

كيف تحقق عملية التصنيع باستخدام الحاسوب ذات المحاور الخمسة دقة تصل إلى ±0.005 مم؟

تُعدّ عملية التصنيع الدقيق باستخدام الحاسوب (CNC) خماسية المحاور عمليةً تتمّ بمشبك واحد، وتعتمد على الاستيفاء بين المحاور الخطية XYZ والمحاور الدورانية ABC للحفاظ على هامش سماحية ±0.005 مم في خصائص الثقوب والمحاور الرئيسية. يُثبّت معيار ASME Y14.5-2018 للأبعاد الهندسية والتفاوتات (GD&T) خصائص الثقوب والمحاور المعقدة على مستوى مرجعي مشترك، مما يُلغي خطأ إعادة تحديد المستوى يدويًا من سلسلة العمليات.

الاستيفاء المحوري المتزامن والتحكم في المرجع

تستخدم عملية الاستيفاء في المحيطات الكاملة ثلاثة محاور خطية ومحورين دورانيين لإتمام القطع متعدد الزوايا في مشبك واحد. يؤدي التثبيت اليدوي المتكرر لتسلسل المحاور الثلاثة إلى تقليل الدقة إلى نطاق سماحية يبلغ 50 ميكرون. يفسر انحراف التثبيت اليدويسبب فشل أجزاء CNC في تحقيق التفاوت المسموح به بعد إعادة التثبيت على المحاور الثلاثة.

1. تشكل المحاور الديكارتية X/Y/Z مسار الأداة.
2. تقوم المحاور الدوارة A/B/C بضبط قطعة العمل للوصول إلى التجاويف السفلية.
3. يؤدي استخدام إطار مرجعي هندسي مشترك إلى التخلص من خطأ إعادة تحديد المرجع.

تتميز عملية الاستيفاء المحيطي بدقة تصل إلى ±0.005 مم، وهي دقة لا يمكن تحقيقها في آلة ثلاثية المحاور نظرًا لأن التثبيت المتكرر يُغيّر مستوى الإسناد. تستفيد عمليات التصنيع باستخدام الحاسوب (CNC) ذات الإنتاجية العالية من الاستيفاء المحيطي الكامل لأنه يقلل من متطلبات المناولة.

نظام التغذية الراجعة ذو الحلقة المغلقة والتحكم الحراري في المغزل

يقوم مقياس زجاجي ذو حلقة مغلقة بالكامل (مشفر موضع خطي) بإرسال بيانات موضع المحور الحقيقي إلى وحدة التحكم، مما يُصحح الانحرافات أثناء خطوات التغذية الدقيقة (بمستوى الميكرون). وتعتمد خدمات التصنيع باستخدام الحاسب الآلي الدقيقة على مغازل مبردة لحماية دقة التجويف والمحاور خلال دورات التشغيل الطويلة.

• تقوم آلية التغذية الراجعة لميزان الزجاج بتصحيح خطأ الموضع من مصدره.
• يحد تصميم المغزل المبرد من الانحراف الحراري أثناء العمليات المطولة.
• دقة التغذية على مستوى الميكرون تؤكد النتائج البعدية على الثقوب الحرجة.

تُجهّز شركات خدمات التصنيع باستخدام الحاسوب (CNC) خماسية المحاور جميع المحاور الخطية بمقاييس ذات حلقة مغلقة بالكامل. بعبارة أخرى: تعمل التغذية الراجعة ذات الحلقة المغلقة بالإضافة إلى المغازل المبردة على تحويل دقة الماكينة إلى دقة القطعة المشحونة، مما يقلل من دورة إعادة العمل والفحص.

مصدر البيانات والمعيار المرجعي: معيار ASME Y14.5-2018 لتحديد الأبعاد والتفاوتات، مواصفات التحكم في التفاوتات الهندسية.

لماذا تفشل الأجزاء المعقدة في تحقيق التفاوتات المسموح بها في عمليات الطحن التقليدية؟

يُعرَّف عدم التسامح في الأبعاد بأنه تراكم خطأ خلوص التثبيت والانحراف المرن للقاطع، حيث يؤدي هذا التراكم إلى انحراف الأجزاء غير المتماثلة بمقدار ±0.050 مم. ويحدث إجهاد متبقٍ (إجهاد يتحرر عند فتح الملزمة) أثناء كل عملية تحرير للمشبك في عمليات الطحن متعددة المراحل. وتنحرف أضلاع الطيران غير المتماثلة والأغلفة الطبية بما يصل إلى 0.05 مم، متجاوزةً بذلك نطاقات التوافق المحددة في معيار ISO 286-1:2010 .

تكديس المشابك وتخفيف الإجهاد

يُضاف خلوص تثبيت القطعة إلى القطعة عند كل موضع تثبيت، ويمثل كل موضع مصدرًا إضافيًا لخطأ التحديد. وتتأثر عمليات التشغيل الآلي للجدران الرقيقة باستخدام الحاسوب (CNC) بشكل أكبر، لأن قواطع الشفرات الطويلة تنحني تحت تأثير الحمل الشعاعي العميق، كما أن ضلعًا بسمك 0.5 مم يرتد للخلف .

تُكرر عمليات التشغيل المتعددة هذه الدورة من 3 إلى 4 مرات قبل القياس. ويعود سبب فشل أجزاء CNC في تحقيق التفاوتات المسموح بها إلى خلوص التثبيت، وانحناء أداة القطع، وتخفيف الإجهاد. باختصار: كل مشبك إضافي يمنح المشتري فرصة إضافية للتلف.

مرجع نقطة الصفر والأدوات الصلبة

تُزيل عمليات التصنيع الدقيقة باستخدام الحاسوب (CNC) خماسية المحاور الأخطاء قبل بدء عملية التصنيع. وتضمن نقاط الصفر المرجعية (قواعد التثبيت التي تُعيد تحديد موضع القطعة دون الحاجة إلى إعادة تحديدها) نظام مرجعي واحد من مرحلة التخشين إلى مرحلة التشطيب. كما تمنع الأدوات الصلبة ذات الشفرات القصيرة الانحناء تحت تأثير الأحمال الشعاعية العميقة، وتسمح للأضلاع الرقيقة بالحفاظ على الشكل المطلوب في عمليات التصنيع باستخدام الحاسوب (CNC) في المجالين الطبي والفضائي.

تصبح أسطح البيانات ضمن نطاق ±0.008 مم، مما يسمح لك بالتحكم في دقة التجميع على خط الإنتاج. يتضمن عرض أسعار التصنيع الدقيق باستخدام الحاسوب (CNC) عدد عمليات الإعداد وفئة الدقة ، حيث يحدد عدد عمليات الإعداد مدى ملاءمة التفاوتات المطلوبة للإنتاج بكميات كبيرة.

قواعد اتخاذ القرار

اطلب عدد عمليات الإعداد وفئة التوافق المعتمدة في كل ورقة توجيه قبل الموافقة على الإنتاج. تجاهل أي تصميم عملية يحدد سطح مرجعي نهائي بعد عملية التشغيل الأولي.

مصدر البيانات والمعيار: ISO 286-1 المواصفات الهندسية للمنتجات (GPS) - نظام رموز ISO للتفاوتات في الأحجام الخطية.

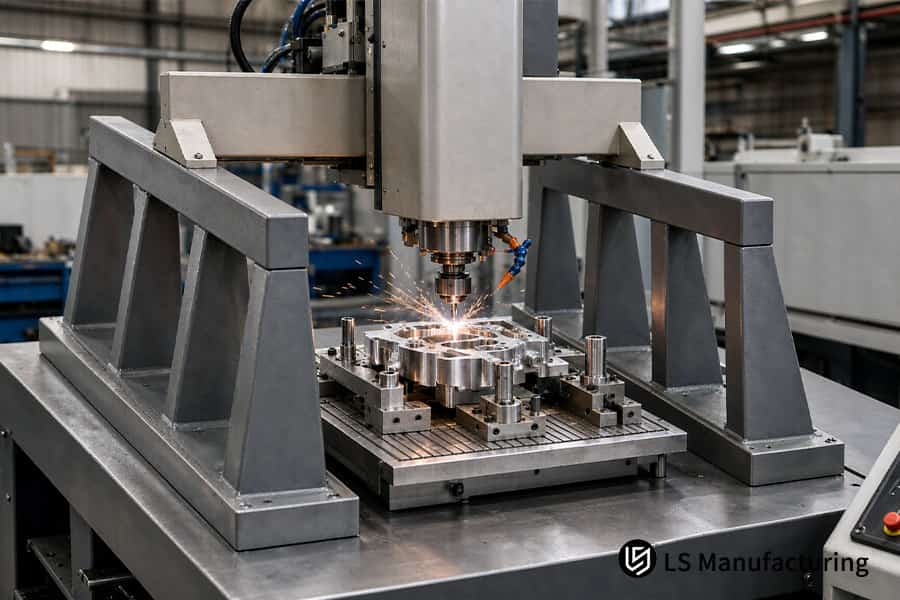

الشكل 1: آلة المغزل تقوم بتشكيل جزء مع سائل تبريد يوضح خدمة التصنيع باستخدام الحاسب الآلي خماسي المحاور التي تقلل من عدد عمليات الإعداد.

كيفية منع اهتزازات آلة CNC أثناء عملية الطحن عالية السرعة ذات 5 محاور؟

الاهتزاز هو اهتزاز عالي التردد يحدث بين أداة القطع وقطعة العمل مع الحفاظ على نعومة سطح تبلغ 0.4 ميكرومتر . يؤدي الاهتزاز، أو الاهتزاز الذاتي، الذي ينتج عنه علامات متعرجة، إلى خشونة جدران التجويف العميق لتصل إلى Ra 1.6 ميكرومتر، كما أنه يُلحق الضرر بمحامل المغزل.

إمالة محور الأداة الديناميكية

يضمن التحكم في اتجاه الأداة (ميل محور الأداة بالتزامن مع حركة الطاولة الدوارة) أن تكون الأداة دائمًا مائلة نحو جدار التجويف العميق. تقليل البروز يجعل الماكينة أكثر صلابة ويزيل مسار الاهتزاز. يغطي طلب التصنيع باستخدام الحاسب الآلي بكميات صغيرة تكلفة رفض كل جدار معيب.

1. قم بإمالة الطاولة الدوارة بحيث لا يتداخل حامل الأدوات مع جدار الجيب.
2. قلل من البروز عن طريق القص إلى أقصر طول ممكن.
3. تحقق من نافذة الإمالة أثناء خطوة محاكاة CAM.

كيفية منع اهتزازات آلة CNC تبدأ بالبروز، وليس بسرعة المغزل.

ضبط سرعة دوران المغزل ونظام التبريد عبر الأداة

يُحافظ ضبط السرعة الديناميكي (بتحريك سرعة الدوران بعيدًا عن ترددات الرنين) على القطع ضمن نطاق السرعة المستقرة، وهو نطاق سرعة الدوران الذي يختفي فيه الاهتزاز ويصبح معدل الإزالة مساويًا لسمك الرقاقة الدقيقة. في عمليات التصنيع الدقيقة باستخدام الحاسوب (CNC) خماسية المحاور ، يعمل ضبط السرعة مع أدوات قصيرة مائلة.

• قم بتحريك المحرك عبر النطاق الكامل للسرعة قبل الانتهاء.
• حافظ على ثبات حمل الشريحة.
• قم بتطبيق سائل التبريد عبر المغزل (سائل التبريد الداخلي عند حافة القطع) على عمليات القطع ذات الجيوب العميقة.

تُتيح لك خدمات الطحن باستخدام الحاسوب (CNC) المخصصة الحصول على جدران ناعمة دون الحاجة إلى التلميع اليدوي. الآن، لا داعي للقلق بشأن تلف الأجزاء ذات التجاويف العميقة أو وقت التلميع بعد زوال الاهتزاز.

ما هي مكونات صناعة الطيران التي تتطلب خدمات طحن CNC مخصصة؟

تُعدّ المكونات الهيكلية الأساسية في صناعة الطيران والفضاء أجزاءً مصنوعة من سبائك شديدة الصلابة تتعرض لإجهاد هائل، مما يستلزم استخدام أغلفة رقيقة الجدران ومراوح ذات تدفق ملتوي. يجب ألا يتجاوز سمك جدران هذه المكونات 1.0 مم. تتطلب الأغلفة رقيقة الجدران والمراوح وهياكل المستشعرات وإطارات التحميل عملية طحن خماسية المحاور، حيث تتميز جميع خطوط AS9100D بمحيط من سبيكة التيتانيوم Ti-6Al-4V (التيتانيوم من الدرجة 5) بدقة تصل إلى 5 ميكرون.

عائلات المكونات والمحركات البُعدية

ثلاث مجموعات من المكونات تدفع الحاجة إلى خدمات الطحن باستخدام الحاسوب (CNC) المخصصة .

تتشوه الجدران الرقيقة بمجرد تفريغ الإجهادات المتبقية. تتطلب الدوارات ذات الشفرات إمكانية الوصول من خمسة جوانب في عملية تثبيت واحدة.

التخشين الطبقي المتناظر

تُعالج عملية التصنيع الدقيق باستخدام الحاسوب (CNC) خماسية المحاور تشوه الأضلاع من خلال تمريرات متناظرة متعددة الطبقات على كلا السطحين. وتضمن أعماق التخشين الثابتة بقاء الجدران الرقيقة مستقيمة خلال مرحلة التشطيب. كما تعمل مسارات القطع الدقيقة الدائرية (مسارات القطع الدائرية ذات الحمل الثابت) على تقليل الحرارة في شفرات التيتانيوم. ويتم موازنة شفرات المروحة ديناميكيًا في عملية إعداد واحدة.

تتيح خدمات التصنيع باستخدام الحاسوب متعدد المحاور الوصول إلى الفتحات الملتوية من خلال مشبك واحد. إن عملية التخشين المتطابقة العمق على كلا الجانبين هي ببساطة ما يمنع تحول الأضلاع الرقيقة إلى خردة.

التحقق من نطاق المورد

تكتسب شركة تصنيع آلات CNC المستخدمة في صناعة الطيران نطاقًا أوسع من خلال سجلات تدقيق AS9100D ووثائق المنتج الأولي. اطلب عملية توجيه واحدة لكل ضلع تيتانيوم رفيع. تأكد من نجاح عملية التخشين ذات العمق المتطابق قبل تحرير فتحة المروحة.

تُصنّف معايير التفاوت في عمليات التصنيع باستخدام الحاسوب (CNC) فئات محيطية لأجزاء الطائرات لضمان إمكانية تدقيق الرسومات بين الموردين. ويُميّز التحكم في سُمك الجدار مكونات الطيران عن الأجزاء الأخرى المصنّعة باستخدام الحاسوب . كما تضمن إمكانية تتبع دفعات التسخين اعتماد أجزاء الطائرات.

بنود العمل

• قم بتقييم الموردين بناءً على قدرتهم على الإعداد الفردي، ونطاق أعمالهم في مجال الطيران والفضاء، ووثائق موازنة الجدران الرقيقة في آن واحد.
• استبعد أي مسار يشير إلى وجود ضلع رفيع بين مرحلة التخشين ومرحلة التشطيب.

مصدر البيانات والمعيار: قاعدة بيانات قياس العمليات LS Manufacturing 2025-2026 (حجم العينة >1280).

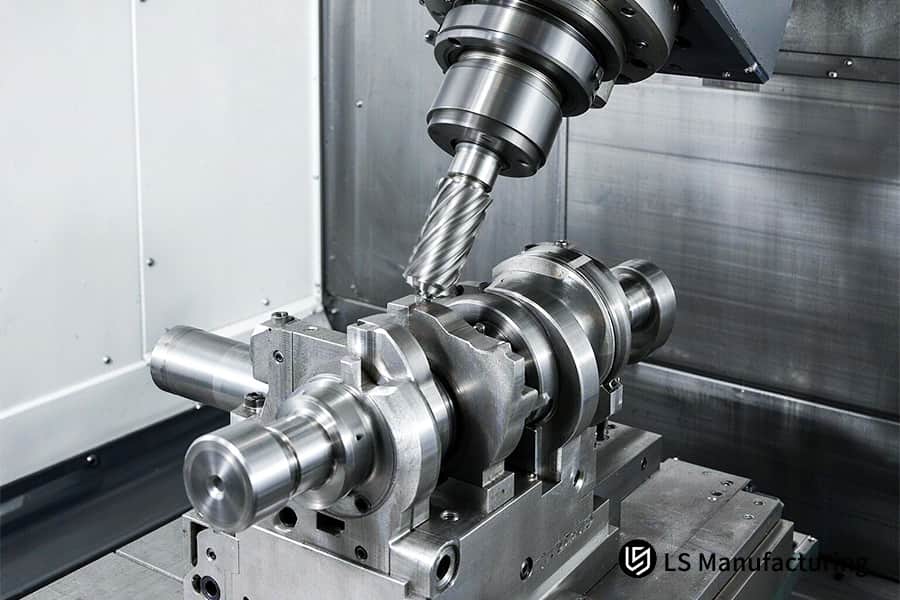

الشكل 2: عمود مرفقي لماكينات CNC الدقيقة لعرض أسعار يتضمن مستويات التفاوت عند ±0.005 مم.

ما وراء الأرقام: سلامة الهندسة والتحقق منها في شركة LS Manufacturing

جميع المحتويات من كتابة غلوريا، وهي متخصصة في النماذج الأولية السريعة والتصنيع السريع، ولديها أكثر من 15 عامًا من الخبرة في مجال التشغيل الدقيق والتصميم من أجل سهولة التصنيع . تواصل مع غلوريا على لينكدإن للحصول على رأيها في تصميمات التفاوتات القصوى.

يتم التحقق من أجزائكم باستخدام نظام قياس الإحداثيات (CMM) من شركة زايس ، ونضمن التحقق من كل جزء بدقة تصل إلى 0.0009 مم . جميع البيانات الهندسية في الرسومات المقدمة من فريقكم متوافقة مع معيار ASME Y14.5-2018.

يُطبَّق معيار ISO 9001:2015 للتحكم في أرضية المصنع على جميع خلايا التحكم الحراري خماسية المحاور، بينما يُطبِّق معيار AS9100D إمكانية تتبع قطع غيار صناعة الطيران. وقد تمت الموافقة على إصدار المشروع رقم AERO-2026-882 بعد التحقق الكامل بنسبة 100% باستخدام جهاز قياس الإحداثيات ثلاثية الأبعاد من شركة زايس، واجتيازه فحص العينة الأولى وفقًا لمعيار AS9102 . وبذلك، تحصل مشاريع الطيران والمشاريع الطبية على إمكانية تتبع جاهزة للتدقيق بدءًا من العينة الأولى وصولًا إلى الإنتاج بكميات كبيرة.

اطلب حزمة مقارنة العمليات AS9100D لمراجعة كيف تختلف عمليات التوجيه المعتمدة ذات الإعداد الفردي عن أدوات 3+2 المتسلسلة على أعمال التيتانيوم الرقيقة الجدران والإنكونيل.

كيف يساهم التصنيع باستخدام 5 محاور في خفض تكلفة التصنيع باستخدام الحاسوب في المجال الطبي؟

إن خفض تكلفة التصنيع باستخدام الحاسوب الطبي هو عملية ضغط عدد من الخطوات في عملية آلة واحدة ذات 5 محاور لتقليل التكلفة لكل قطعة بنسبة 26.4٪ والحفاظ على معدل العيوب في الدفعة عند 2.1٪ .

تسلسل الخطوات لخفض تكلفة الوحدة

تدمج خطوط خدمة التصنيع باستخدام الحاسب الآلي ذات الخمسة محاور أربع عمليات في عملية تثبيت واحدة:

1. طحن الأسطح، وحفر الثقوب الجانبية، وتشكيل الخيوط، وشطف الحواف في مشبك واحد.
2. تشغيل آلات CNC للفولاذ المقاوم للصدأ وأجزاء PEEK (بوليمر زرع بولي إيثر إيثر كيتون) باستخدام برنامج واحد.
3. تقليل وقت التوجيه من 16 يومًا إلى 10 أيام.
4. حرر رأس المال العامل المحتجز في وقت الانتظار.

ببساطة: تقليل عدد المشابك يعني تقليل تكاليف الأدوات قبل بدء التشغيل. يجب على المشترين الراغبين في معرفة تكلفة التصنيع باستخدام الحاسوب (CNC) للأجهزة الطبية البدء بمراجعة استهلاك تجهيزاتهم. لا يمكن لماكينة التفريز رباعية المحاور الجمع بين التفريز والحفر الجانبي والتثقيب والشطف في عملية واحدة، لأن المحور الرأسي لا يمكنه الوصول إلى الثقوب الجانبية إلا باستخدام مشبك ثانٍ.

خطوات التحقق من عروض الأسعار

• اطلب عرض أسعار دقيق لعمليات التصنيع باستخدام الحاسوب (CNC) مع تفصيل حسب عدد عمليات الإعداد واستهلاك تكلفة التجهيزات.
• تأكد من تطبيق معيار ISO 13485:2016 على معالجة أجزاء الزرعات و PEEK.
• قارن أسعار القطع ذات المحاور الأربعة بأسعار التوجيه في عملية إعداد واحدة.
• قم بإجراء تدقيق لعدد عمليات الإعداد قبل إصدار أمر الإنتاج الخاص بك.

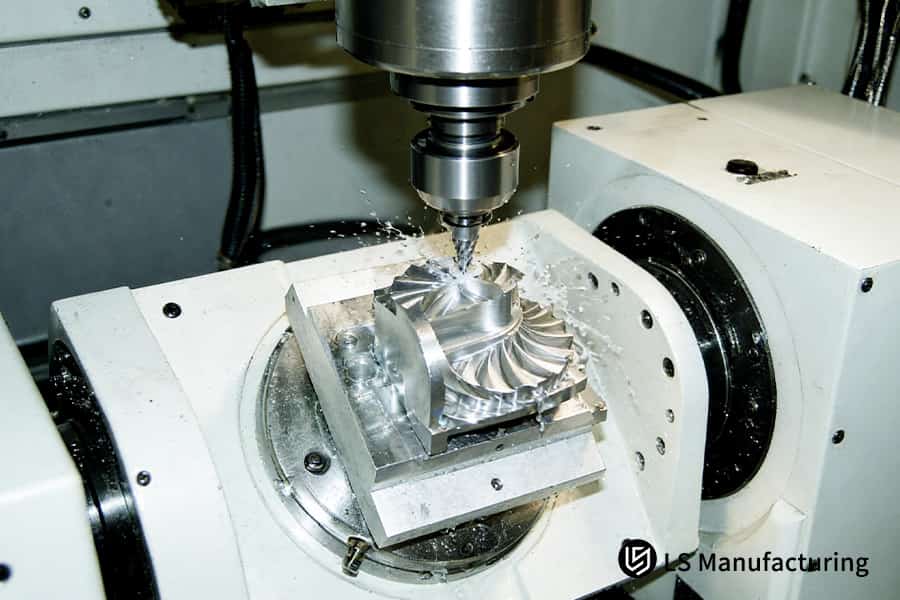

الشكل 3: رأس الرش يرش سائل التبريد على المروحة موضحًا خدمات الطحن المخصصة باستخدام الحاسوب وكيفية منع اهتزازات الحاسوب مع البروز القصير.

ما هي العوامل التي تحدد عرض أسعار واقعي لعمليات التصنيع باستخدام الحاسوب (CNC) الدقيقة؟

نموذج تسعير خدمات التصنيع باستخدام الحاسوب (CNC) هو نظام محاسبي يعتمد على حجم المواد المُزالة، وعمر الماكينة بالساعة، ومعدل تآكل الأدوات، ومستوى الجودة في الفحص. يتطلب إعداد أي عرض سعر عملي أربعة متغيرات، وتُعدّ تكلفة الماكينة بالساعة من أقلها.

محور قابلية تشغيل المواد

يتسبب التيتانيوم TC4 (Ti-6Al-4V) في تآكل سريع لشفرات الكربيد. وتعتبر خدمات الطحن باستخدام الحاسوب (CNC) المخصصة هذه السبيكة أفضل من سبيكة الألومنيوم 7075-T651، التي تُنتج كميات كبيرة من الرايش. وتُحدد تكلفة هذه السبيكة بشكل منفصل في بطاقات أسعار التآكل. ويقل وقت تنفيذ عمليات التصنيع باستخدام الحاسوب (CNC) بعد تغيير الشفرات عند خروجها من مسار التوجيه. كما أن استخدام نفس السبيكة على الأسطح غير المعرضة للحمل يضمن الحفاظ على وظيفتها.

محور تصنيف التسامح

تُحافظ معايير التفاوت المتدرجة على دقة عمليات التشطيب الدقيقة على أسطح التجميع. يُحدد معيار ISO 2768-1:1989 المستوى العام. تتطلب التركيبات الدقيقة تفاوتًا قدره ±0.005 مم ، بينما تسمح الأسطح العامة بتفاوت قدره ±0.015 مم . يتضمن عرض أسعار واقعي لعمليات التصنيع باستخدام الحاسب الآلي الدقيقة كلا المستويين. لا يُضيف التفاوت الأضيق على السطح التجميلي أي وظائف. سيتم احتساب كل ميكرون إضافي مُحدد كعمل تشطيب.

محور نطاق التحقق

يجب على اختيار موردي خدمات التصنيع باستخدام الحاسوب (CNC) مراجعة مراحل الفحص. يُخفي التفاوت المسموح به التكاليف ضمن سعر الساعة. تخضع الأبعاد الحرجة لفحص كامل بنسبة 100% باستخدام جهاز قياس الإحداثيات (CMM) من شركة زايس. أما الأبعاد الثانوية فتخضع لإجراءات القياس. ترتفع تكلفة التصنيع باستخدام الحاسوب (CNC) للأجهزة الطبية إذا خضعت جميع الأبعاد لفحص جهاز قياس الإحداثيات (CMM). تحافظ عملية الفحص المتدرج على تكاليف الزرعات الصغيرة.

قواعد مراجعة عروض الأسعار

• حدد مستويات التسامح ونطاق الفحص قبل مقارنة عروض الأسعار المتنافسة.
• اطلب عرض أسعار متدرج مكتوب قبل إصدار الأدوات.

لماذا تختار شركة تصنيع آلات CNC للطيران والفضاء الحاصلة على شهادة AS9100D؟

يُعدّ تأهيل التصنيع المعتمد في مجال صناعة الطيران والفضاء هو المطابقة لمعيار AS9100D فيما يتعلق بتتبع المواد، وتجميد العملية، وتقرير فحص العينة الأولى (FAIR) وفقًا لمعيار AS9102 ، مع هامش خطأ لا يتجاوز ±0.008 مم لموضع الثقوب العميقة في التيتانيوم. ويعمل الموردون غير المعتمدين دون تطبيق مراقبة العمليات الإحصائية (SPC) أثناء تآكل الأدوات. ويصف البند 8.5 من معيار AS9100D مراقبة إنتاج المعدات الصالحة للطيران.

الرقابة المعتمدة مقابل الرقابة غير المعتمدة

أربعة عناصر تحكم تميز شركة تصنيع آلات CNC في مجال الطيران عن ورشة العمل:

تُطلق خطوط الإنتاج المعتمدة وفقًا لمعيار AS9100D تنبيهًا قبل أن يتجاوز حجم القطعة النطاق المسموح به. سيحصل العملاء الذين يبحثون عن أفضل خدمات التصنيع باستخدام الحاسب الآلي على حماية من الهدر، وليس على المزيد من الإجراءات الورقية.

نظام تجميد وتثبيت العمليات

تضمن عملية التصنيع الدقيقة باستخدام الحاسوب (CNC) خماسية المحاور تثبيت سرعة دوران المغزل، ومعدل التغذية لكل سن، وعزم التثبيت وفقًا لإجراءات التشغيل القياسية المكتوبة. ويمنع عزم الدوران الثابت حركة الأضلاع الرقيقة المصنوعة من التيتانيوم بين عمليات التشطيب.

تبقى دقة الثقوب العميقة المصنوعة من التيتانيوم ضمن نطاق ±0.008 مم مع تثبيت المعايير. يجب على العملاء الذين يقيّمون موردي آلات CNC في الصين طلب سجلات إجراءات التشغيل القياسية قبل إصدار أمر الشراء.

تستخدم خدمة التصنيع باستخدام الحاسوب ذات 5 محاور عزم تثبيت واحد لجميع الأسطح.

خطوات التدقيق

1. قم بإجراء التحقق من صحة شهادة نطاق AS9100D وفحوصات عينة FAIR قبل إصدار الإنتاج.
2. مراجعة مخططات التحكم وعزم التثبيت لتوجيهات الثقوب العميقة المصنوعة من التيتانيوم.

أساس مراقبة الجودة: أنظمة إدارة الجودة AS9100D - المواصفات الخاصة بمنظمات الطيران والفضاء والدفاع، البند 8.5 مراقبة الإنتاج والخدمات.

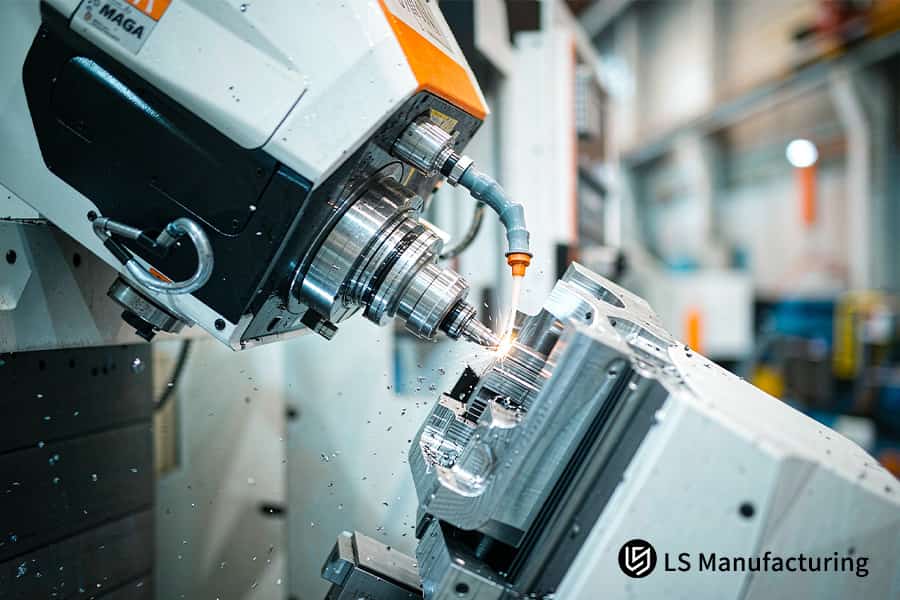

الشكل 4: جزء من التيتانيوم في مطاحن المغزل المائلة يوضح تكلفة التصنيع باستخدام الحاسوب في المجال الطبي ومعايير مصنعي التصنيع باستخدام الحاسوب في مجال الطيران والفضاء.

متى ينبغي على المهندسين الاستثمار في خدمة التصنيع باستخدام الحاسوب (CNC) خماسية المحاور؟

يُقصد بتوقيت التدخل في نظام خماسي المحاور النقطة التي تظهر عندها عيوب مثل الأسطح المركبة المتصلة، أو الثقوب المتقاطعة ذات التجاويف العميقة، أو حدود الهندسة التي تقل عن 5 ميكرون، على الرسم الهندسي. أما في نظام الطحن ثلاثي المحاور، فيستغرق الأمر ثلاث ساعات أو أكثر لإعادة تحديد الإعدادات عندما تمتد خصائص القطعة على ثلاث زوايا مكانية. ينطبق معيار ISO 1101:2017 على معايير التسطيح والتعامد والمحورية المذكورة في الرسومات الهندسية.

محفزات هندسية لإدخال البيانات على خمسة محاور

ثلاثة عوامل محفزة في عملية الطباعة ستدفع مهندسيكم إلى استخدام خدمة التصنيع باستخدام الحاسوب (CNC) خماسية المحاور :

• أنماط الثقوب المائلة وميزات المشبك الخلفي المقطوع عبر زوايا مكانية متعددة.
• الأسطح المركبة المتصلة التي تتطلب أن يكون القاطع عموديًا على الجدران.
• تجاويف عميقة تتقاطع مع ثقوب ذات دقة موضعية عالية.

لا يمكن لآلة الطحن ثلاثية المحاور الوصول إلى مشبك التثبيت الخلفي السفلي، وذلك بسبب وجود محور رأسي ثابت يتوقف عند فتحة القطعة.

مرحلة النموذج الأولي والسبائك الصلبة

توفر خدمات الطحن باستخدام الحاسوب (CNC) المخصصة قيمة مضافة بدءًا من مرحلة النموذج الأولي. ويتم الحفاظ على ثبات بيانات غلاف المخفض وأجزاء كتلة صمام الموائع الدقيقة من البداية وحتى الإنتاج بكميات كبيرة.

تحافظ عملية التصنيع الدقيقة باستخدام الحاسوب (CNC) ذات 5 محاور على نقطة التلامس مع حركة الإمالة، مع الحفاظ على دقة ±0.005 مم للتطبيقات الخاصة بالمحورية.

تعتمد خدمات تصنيع الألمنيوم باستخدام الحاسوب (CNC) على عملية إعداد واحدة. ويُعدّ إدخال نظام خماسي المحاور مبكراً خياراً أقل تكلفة للمشتري.

قائمة مراجعة الاستثمار

1. احسب عدد أوجه الأجزاء التي تتطلب عمليات إعداد فردية؛ فثلاث عمليات إعداد ستلغي فرق التكلفة للمحاور الخمسة.
2. جدول سماحية التفاوت في عملية التلدين للأجزاء الأولية المصنوعة من سبيكة إنكونيل 718 والتيتانيوم الطبي .

خدمة الطحن خماسية المحاور من LS Manufacturing لتصنيع مراوح المضخات التوربينية الصغيرة في مجال الطيران: القضاء على التشوه وتقليل التفاوتات إلى ±0.005 مم

أنقذت عملية تصنيع متزامنة بخمسة محاور برنامجًا تجاريًا لمضخات التوربينات الفضائية في أوروبا من عملية تصنيع متسلسلة بثلاثة محاور. يضمن تثبيت واحد تثبيت أطراف شفرات التيتانيوم الملتوية بقطر 0.8 مم ضمن معايير الطباعة. تتطلب شفرات مضخات التوربينات الصغيرة الوصول إلى القاطع من خمسة جوانب باستخدام عملية تثبيت واحدة. أُجري تقييم DFM (التصميم من أجل سهولة التصنيع) لمدة ساعتين لإعداد العملية وفقًا لمعيار AS9100D.

تحديات العميل

تتميز شفرات التوربو الصغيرة المصنوعة من التيتانيوم Ti-6Al-4V (الدرجة 5 ) بشفرات رفيعة ملتوية. وقد أدت عملية التصنيع التسلسلي ثلاثي المحاور إلى تجاوز دقة شكل طرف الشفرات ±0.050 مم. وتسببت نسبة رفض بلغت 14.8% في تأخير جدول اختبار المحرك.

حلول التصنيع LS

أدت الاختبارات الأولية إلى تخفيف الإجهادات المتبقية، مما تسبب في تشوهات طفيفة في طرف الشفرة بمقدار 0.018 مم. أدخل المهندسون خطوة وسيطة تتمثل في معالجة حرارية لتخفيف الإجهاد عند درجة حرارة 480 درجة مئوية بعد عملية التشغيل الخشن. تضمنت عملية التشطيب قطعًا متناظرًا متعدد الطبقات بسرعة قطع (Vc) تساوي 65 م/دقيقة. وفر نظام التحكم التكيفي في متجه الأداة بروزًا مثاليًا للقاطع لتنظيف جذور التجاويف العميقة. تقوم إدارات المشتريات التي تطلب خدمات التصنيع باستخدام الحاسب الآلي في مجال الطيران بفحص سجلات متجه الأداة أولًا.

النتائج والقيمة

تطابقت أبعاد الشفرات ضمن هامش خطأ ±0.005 مم؛ وتحسنت جودة السطح من Ra 0.8 ميكرومتر إلى Ra 0.4 ميكرومتر. وبلغ معدل الرفض 2.1%؛ وانخفضت التكلفة الإجمالية بنسبة 26.4%، من 348 دولارًا إلى 256 دولارًا. وانخفضت مدة دورة الإنتاج بنسبة 37.5%، من 16 يومًا إلى 10 أيام. واجتاز الفحص باستخدام جهاز قياس الإحداثيات ثلاثية الأبعاد من زايس بنجاح تام وفقًا لمعايير FAIR.

"ساهمت عملية التصنيع أحادية الإعداد ذات المحاور الخمسة في تقليل هدر الشفرات المدمجة وحماية خطط اختبار المحرك." - مسؤول مصادر الدفع، قسم الفضاء التجاري الأوروبي، المشروع رقم AERO-2026-882

يمكن لأقسام المشتريات تضمين معلومات التلدين في أي قائمة مراجعة لطلب عروض أسعار التصنيع باستخدام الحاسب الآلي قبل منح أوامر قطع الغيار الصالحة للطيران.

مصدر البيانات: قاعدة بيانات قياس تصنيع الطيران والفضاء LS Manufacturing 2025-2026 (المشروع رقم AERO-2026-882، حجم العينة >1280).

قم بإرسال ملفات CAD الخاصة بك لإجراء مراجعة DFM مجانية واحجز جلسة هندسية فردية؛ حيث تقوم LS Manufacturing بإعادة مسارات الأدوات وتصنيف التفاوتات والتسعير المتدرج في غضون ساعتين.

الأسئلة الشائعة

1. ما هي التفاوتات المحددة التي يمكن لشركة LS Manufacturing الحفاظ عليها في عمليات التصنيع باستخدام الحاسوب ذات 5 محاور؟

تُدير شركة LS Manufacturing أقطار الثقوب وملامحها ضمن نطاق سماحية 5 ميكرومتر ، وهي معتمدة وفقًا لحدود سماحية ISO 286. تُجهز وحدات الفحص قطعًا لا تتطلب أي إعادة تشكيل قبل تجميع المحرك. وقد أثبت المشروع رقم AERO-2026-882 كفاءة هذا النطاق في تصنيع شفرات التيتانيوم الملتوية.

2. كيف تمنع عملية التصنيع بخمسة محاور بشكل مباشر اهتزاز الأداة في التجاويف العميقة؟

تستخدم شركة LS Manufacturing نظام التحكم في اتجاه أداة المحور الدوار مع بروز قصير للتخلص من اهتزازات الكابولي، مما يحقق تشطيبًا سطحيًا بدقة 0.4 ميكرومتر Ra وفقًا لمعيار ISO 4287. يتم تركيب الأجزاء ذات التجويف العميق مباشرةً بعد إخراجها من الماكينة دون الحاجة إلى تلميع يدوي. وقد تمت الموافقة على تشطيب سطح الشفرات الملتوية الرقيقة في المشروع رقم AERO-2026-882.

3. ما مقدار انخفاض التكلفة الذي يمكن للمشترين توقعه بشكل واقعي من إعدادات المحاور الخمسة؟

تجمع شركة LS Manufacturing بين عمليات الطحن والحفر في عملية تثبيت واحدة، مما يقلل تكلفة التصنيع باستخدام الحاسوب (CNC) لكل قطعة بنسبة تصل إلى الربع. وتخصص خطط الإنفاق الرأسمالي مبالغ لاستهلاك تكاليف التجهيزات، مع عدم وجود حد أدنى لحجم الطلب لإنتاج النماذج الأولية. وقد لاحظت فرق المشتريات هذا التخفيض في المشروع رقم AERO-2026-882 AS9100D.

4. ما هو الوقت النموذجي اللازم لإنتاج نماذج أولية دقيقة باستخدام آلات CNC خماسية المحاور؟

تُقلل شركة LS Manufacturing مدة تصنيع النماذج الأولية إلى 10 أيام بفضل مراكز التصنيع المرنة. وتتيح الجداول الزمنية هامشًا زمنيًا أكبر لمواجهة مواعيد اختبار المحرك. وقد أكدت فرق المشتريات الجدول الزمني للمشروع رقم AERO-2026-882 AS9100D.

5. هل تستطيع شركة LS Manufacturing تشكيل سبائك ذات درجات حرارة عالية مثل Inconel 718؟

تقوم شركة LS Manufacturing بتصنيع قطع Inconel 718 وTi-6Al-4V وPEEK بسرعة قطع ثابتة تبلغ 65 مترًا/دقيقة . وتتلقى خطوط تجميع الشركات المصنعة للمعدات الأصلية قطعًا صالحة للطيران وفقًا لمعايير AS9100D. ويمكن لفرق المشتريات التحقق من هذه العملية في المشروع رقم AERO-2026-882.

6. كيف تتحقق من هندسة الجزء عندما تصل التفاوتات الدقيقة إلى ±0.005 مم؟

تُجري شركة LS Manufacturing فحصًا باستخدام جهاز قياس الإحداثيات ثلاثية الأبعاد من Zeiss بدقة 0.0009 مم، وتُقدم تقرير فحص الجودة الأولي (FAIR) وفقًا لمعايير AS9102. ويتلقى مدققو الجودة تقارير القياس والمعايرة لكل بُعد بعد البيع . وقد تم شحن المشروع رقم AERO-2026-882 مع وثائق شهادة العينة الأولى.

7. هل يؤدي التشغيل الآلي المتزامن بخمسة محاور إلى إلغاء خطوات التلميع اليدوي؟

تتضاءل مطالبات الضمان بمجرد التوقف عن التلميع اليدوي، وذلك لأن عملية الطحن الدقيق تضمن سطحًا بمستوى خشونة سطحية (Ra) يبلغ 0.4 ميكرومتر . تتخلص شركة LS Manufacturing من التفاوتات الناتجة عن التلميع اليدوي في شفرات التيتانيوم الرقيقة. وقد أكد المشروع رقم AERO-2026-882 جودة السطح وفقًا لمعيار AS9100D.

8. ما مدى سرعة قيام شركة LS Manufacturing بتقديم عرض أسعار هندسي للتصميم من أجل التصنيع (DFM)؟

كل عرض سعر فوري لخدمات التصنيع باستخدام الحاسوب (CNC) يُفعّل تقريرًا للتصميم من أجل التصنيع (DFM) يتضمن تقييمًا لإمكانية التصنيع وتسعيرًا متدرجًا خلال ساعتين، ويشمل ذلك نماذج أولية وأحجام إنتاج كاملة. تبقى ميزانيات أدوات التصنيع اللاحقة موثوقة، وتُحفظ الملكية الفكرية للرسومات بسرية تامة خلال عملية التصميم من أجل التصنيع . يمكن لمتخصصي المشتريات طلب تدقيق قبل تنفيذ أي مشروع من فئة #AERO-2026-882 وفقًا لمعايير AS9100D.

ملخص

بفضل تقنية التصنيع المتزامنة خماسية المحاور عالية الدقة ، يستطيع مصممو الطيران والفضاء والطب إنتاج أجزائهم في عملية واحدة مع الالتزام التام بجميع حدود التفاوتات المطلوبة ضمن نطاق الدقة الفائقة المعتمد في جدول المقارنة المذكور أعلاه. يتم تنفيذ كل من النماذج الأولية وعمليات الإنتاج الكاملة ضمن نقطة مرجعية واحدة. عملية تثبيت واحدة كافية لإكمال كل جزء، مما يزيل الأخطاء الناتجة عن عمليات متعددة في سلسلة الأبعاد.

يؤدي التكرار إلى هدر في الدفعات، بينما تعجز الأساليب التقليدية عن تحقيق دقة المكونات المطلوبة. يؤدي تحميل ملف CAD ثنائي/ثلاثي الأبعاد إلى الحصول على عرض سعر كامل لتحليل قابلية التصنيع (DFM) يتضمن مسارات التشغيل، وتحسين الدقة، والتكاليف المتدرجة ضمن الإطار الزمني المعتاد للمراجعة. وبذلك، تستطيع الأقسام الهندسية التحقق من صحة مسارات التشغيل، لضمان إمكانية تحقيق كل دقة محددة.
