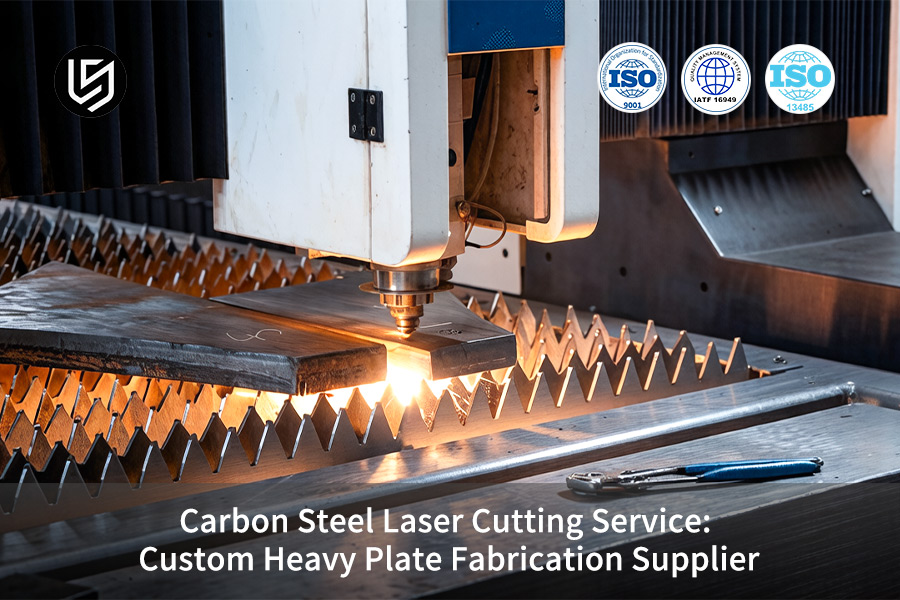

خدمة القطع بالليزر للصلب الكربوني: مورد تصنيع الألواح الثقيلة المخصصة

خدمة القطع بالليزر للفولاذ الكربوني لا يزال يمثل تحديًا مستمرًا في الصناعات الثقيلة مثل بناء السفن حيث لا يمكن إدارة الألواح التي يزيد حجمها عن 20 مم بشكل صحيح بسبب سرعة المعالجة البطيئة المرتبطة بالليزر منخفض الطاقة والمستويات العالية من التشويه والمنطقة الواسعة المتأثرة بالحرارة بالإضافة إلى التفاوتات الواسعة التي تبلغ ± 2.0 مم في قطع اللهب والتي لا يمكن أن تلبي ملاءمة صانعي القطع الأصلية اليوم.

يستخدم حل LS Manufacturing خدمة القطع بالليزر للفولاذ الكربوني فائق الطاقة بقدرة 20 كيلو وات مع التحكم في الأكسجين في حلقة مغلقة، وتحديد ملامح واضحة للوحة يصل حجمها إلى 50 مم. نحن نتخلص من الإنتاجية البطيئة والتشوه الحراري مع تلبية تفاوتات التجميع الصارمة. لإنهاء انحراف الأجزاء السميكة، انظر كيف يوازن كبار الموردين بين الحد الأقصى للسمك والدقة.

قطع الألواح الثقيلة من الفولاذ الكربوني بالليزر: الدليل المرجعي السريع

العامل الرئيسي	تفاصيل القطع بالليزر للوحات الثقيلة
سماكة اللوحة ومطابقة القوة	يمكن لأشعة الليزر عالية الطاقة بقدرة ≥6 كيلو وات قطع الألواح السميكة المصنوعة من الفولاذ الكربوني بكفاءة ( 12–30+ مم ). نحن نطابق قوة الليزر مع سمك اللوحة للحصول على قطع نظيفة.
مراقبة جودة الشطبة والحافة	إن استخدامنا الأمثل لغازي الأكسجين والنيتروجين وإعدادات الفوهة المناسبة تقلل من تكوين الخبث والحواف من أجل قطع الألواح السميكة بكفاءة.
إدارة المدخلات الحرارية والتشويه	نحن نتجنب توليد الحرارة المفرطة تحسين سرعة القطع بالليزر وتأخير بيرس للحد الأدنى من تشويه اللوحة.
التركيب والتعامل مع الخدمة الشاقة	لدينا نظام تثبيت قوي يعمل على تثبيت الألواح الثقيلة في مكانها طوال عملية القطع.
كفاءة التعشيش للأجزاء الكبيرة	نحن نستخدم خوارزميات متداخلة متقدمة لتقليل هدر المواد في قطع الأجزاء الكبيرة.
اتساق العملية لدينا	نقوم بتحسين عمليات القطع لدينا من خلال معايرة معلمات الليزر لتوفير دقة تبلغ ±0.15 مم أثناء معالجة الألواح السميكة.
النتيجة: حواف جاهزة للحام	الحواف المقطوعة قابلة للحام بسهولة لأنها لا تحتاج إلى الكثير من التحضير قبل اللحام حيث لا يوجد أكسيد.
النتيجة: كفاءة التصنيع الثقيلة	تعتبر هذه العملية أكثر كفاءة مقارنة بطرق قطع المعادن الأخرى مثل نفث الماء والبلازما .

يتم حل مشكلة قطع الألواح الفولاذية الكربونية الثقيلة السميكة عن طريق استخدام القوة معدات القطع بالليزر والعملية التي تسيطر عليها. نتيجة خدمتنا هي قطع دقيق لا يحتوي على خبث، بالإضافة إلى ألواح بسماكة 30 مم+ جاهزة للحام والتجميع لتوفير الوقت وتوفير حواف عالية الجودة.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع LS

هناك العديد من المقالات التي تصف القطع بالليزر من الناحية النظرية، ولكن القليل منها كتب بواسطة المتاجر التي تقوم بذلك على أساس يومي. في LS Manufacturing، تتمثل مهمتنا في قطع الفولاذ الكربوني بقطر 50 مم، حيث لا تكون الشطبة والخبث عبارة عن مصطلحات مجردة، لأنها تؤثر على قابلية اللحام وتركيب التجميعات. تعتمد منهجيتنا على أفضل الممارسات التي وضعتها جمعية مهندسي التصنيع (SME) وتعني العمليات التي يتم التحقق منها من خلال الإنتاج الصناعي الفعلي.

استنادًا إلى عقود من الخبرة في قطع آلاف الطلبات للألواح الثقيلة، رأينا كيف يقلل ضغط الأكسجين من الخبث عند قطع الفولاذ بقطر 30 مم ، وكيف يؤثر معدل التغذية على HAZ في الفولاذ عالي القوة ، وما هو الدور الذي يلعبه اختيار الفوهة في تربيع الحافة. الأخطاء الأولية جعلتنا نعمل حتى أصبح التسامح ± 0.5 مم ثابتًا بدرجة كافية لقياس العملية باستخدام المعهد الوطني للمعايير والتكنولوجيا معايير (NIST) .

تعتمد المعلومات الوحيدة التي نقدمها على ممارستنا اليومية - الإجراءات التي تم اختبارها لمعايرة دورة الثقب للألواح السميكة لتجنب التشوهات، والتداخل لتحقيق أقصى إنتاجية والحد الأدنى من النفايات، ومعايرة الحواف وفقًا لمعايير القياس القياسية . بمعنى آخر، نحن على استعداد لمساعدتك على توفير أموالك عن طريق تجنب الأخطاء الشائعة والحصول على نتائج جيدة باستمرار في القطع بالليزر .

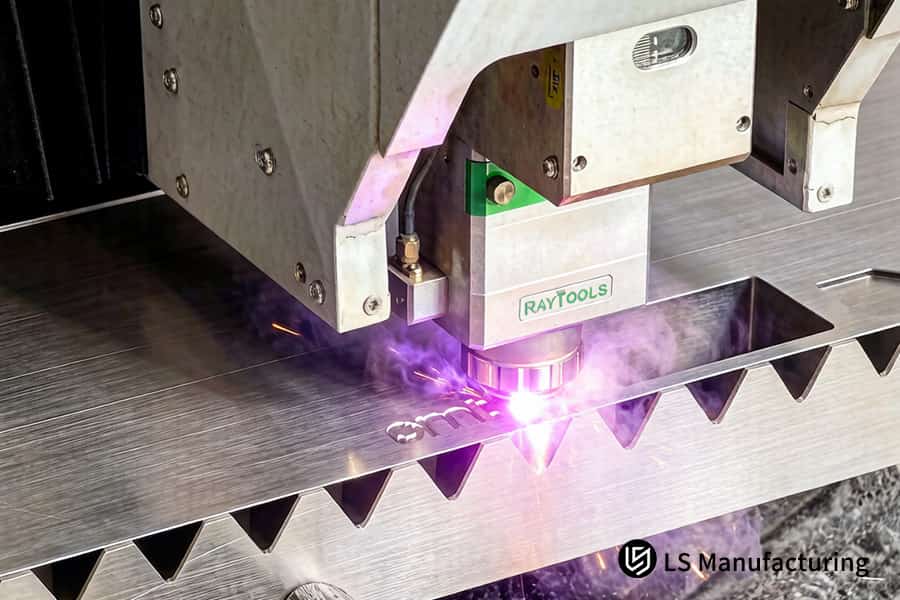

الشكل 1: يقوم ليزر RAYTOOLS بقطع أداة التوصيل الفولاذية المسننة لمكونات نظام نقل الآلات الثقيلة.

لماذا تعتبر الخدمة الاحترافية لقطع الفولاذ الكربوني بالليزر ضرورية للحفاظ على السلامة الهيكلية للصفائح الثقيلة؟

عندما يتعلق الأمر بتصنيع الألواح الثقيلة، فمن الضروري للغاية البحث عن خدمة احترافية لقطع الفولاذ الكربوني بالليزر لمنع التدهور الحراري. مثال رائع من الفن خدمة القطع بالليزر​ يستخدم كثافة طاقة عالية لإجراء عمليات قطع فعالة وسريعة، مما يقلل بشكل كبير من التوصيل الحراري داخل مادة الركيزة. تحتفظ العملية بخصائصها المعدنية وهي ضرورية لضمان السلامة الهيكلية داخل الأعضاء الحاملة للحمولة والتي تعاني من التحميل الدوري.

مقياس الأداء	نتيجة
المنطقة المتأثرة بالحرارة (HAZ)	يتم الاحتفاظ به في حدود 0.5 مم بفضل خصائص الشعاع المُحسّنة، مما يقلل من تغييرات البنية الدقيقة ويعزز السلامة الهيكلية .
عمر التعب (المفاصل الملحومة)	تحسن بنسبة 35% في المكونات المقطوعة بالبلازما بفضل حالة الحافة المحسنة التي تم الحصول عليها القطع بالليزر الآلي .
السيطرة على التشويه	يقلل الضغط المتبقي الأقل الناتج عن خدمة قطع الفولاذ الكربوني بالليزر الفعالة من الحاجة إلى عمليات تقويم ما بعد اللحام التصحيحية.
دقة الأبعاد	دقة تصل إلى ±0.1 ملم عند الاستخدام تكنولوجيا القطع بالليزر الدقيقة يضمن سلامة التجهيز المهمة للسلامة الهيكلية .

يؤكد الدليل الكمي فوائد خدمة القطع بالليزر في بيئة احترافية مقارنة بالعمليات التقليدية. من خلال استخدام خدمة القطع بالليزر المتقدمة للفولاذ الكربوني ، يتم حل المشكلات المرتبطة بتحضير اللحام عن طريق تقليل احتمالية الفشل بسبب المناطق الخطرة، وإطالة عمر الأجزاء، والقضاء على إعادة العمل. يبرر هذا المنطق التكنولوجي استخدام القطع بالليزر المعتمد في المشاريع الهامة حيث تكون السلامة الهيكلية وانخفاض تكلفة دورة الحياة أمرًا ضروريًا.

كيف يمكن لخدمة القطع بالليزر عالية الطاقة التخلص من تكاليف الطحن الثانوية للأقسام السميكة؟

تعد المعالجة اللاحقة للحواف تكلفة إضافية ومتطلبات زمنية في البناء الثقيل. يؤدي تطبيق خدمة القطع بالليزر التجارية إلى تجنب هذه المشكلة لأنه يمكن تحقيق الجودة النهائية باستخدام الماكينة وحدها. في هذه الدراسة، نوضح كيف أن عملية التحكم في الفوهة وديناميكيات الغاز أثناء قطع الألواح الثقيلة بالليزر توفر جودة سطح ممتازة تبلغ Ra ≥6.3 ميكرومتر بدون خبث في الفولاذ الكربوني بسمك 25 مم ، مما يجعل الأجزاء جاهزة للطلاء أو التجميع:

تنظيم ارتفاع الفوهة التكيفي

يكتشف النظام اختلافات الارتفاع باستخدام المكثفات، حيث يتم ضبط الارتفاع لأعلى ولأسفل بمقدار ±0.1 مم عند الثقب والقطع. تبقى المسافة ثابتة بين الفوهة والقطعة المعدنية، مما يضمن تدفق الغاز بشكل ثابت وطبقي ، ويمنع أي آثار أكسدة تسبب الالتصاق. والنتيجة هي تقليل الترسيب الدوري للنفايات في آلات القطع ذات الارتفاع الثابت، مما يضمن حافة موحدة جاهزة للاستخدام الفوري بعد القطع بالليزر الدقيق .

إدارة الطبقة الحدودية للغاز النفاث

يعمل تدفق الغاز المحسن على تنظيف المواد المنصهرة دون ترك أي رواسب إعادة صب. في قطع ألواح الصلب الكربوني ، يضمن النيتروجين عالي الجودة تحت الضغط العالي أسطح مقطوعة خالية من تكوين الأكسيد مع خشونة سطحية تبلغ Ra 6.3 ميكرومتر ، وهو مناسب لمتطلبات الطلاء دون الحاجة إلى معالجة إضافية. أكدت النتائج أن أكثر من 95% من الحواف لا تحتاج إلى لمسات نهائية، مما يثبت القضاء على عمليات الكشط بعد عمليات القطع بالليزر .

استراتيجية التخفيف من التدرج الحراري

يعمل تدرج الطاقة المعدل على التخلص من التوليد المفاجئ للصدمة الحرارية التي تؤدي إلى تكوين طبقات الخبث الصغير. يضمن التزامن بين تردد النبض ومعدل الاجتياز ذوبان الرذاذ المستقر حتى في الزوايا والمنحنيات والزوايا. السطح الذي تم الحصول عليه أملس وليس هناك حاجة لمزيد من الطحن من قبل الشركات المصنعة التي يتعين عليها دفع ما بين 150 إلى 200 دولار للطن دون التضحية بالدقة مراقبة القطع بالليزر .

بمساعدة التكيف بفضل التحكم في العمليات وتحسين ديناميكيات الغاز، تضمن خدمة القطع بالليزر لدينا تشطيبات Ra 6.3 ميكرومتر على أسطح ألواح الصلب الكربوني بسمك 25 مم ، والتي تتوافق مع معايير جودة الإنتاج المطلوبة دون أي متطلبات لأعمال الطحن وتوفر ما يصل إلى 150 إلى 200 دولار للطن . هذا هو الأسلوب الموثوق به لقطع الألواح الثقيلة بالليزر ، والذي يوضح المزايا الاقتصادية لقطع ألواح الصلب الكربوني .

ما الذي يحدد دقة مورد القطع بالليزر الدقيق عند التعامل مع ألواح فولاذية بسمك 40 مم؟

يعد الاستدقاق الهندسي مشكلة أخرى تتعلق بقطع الفولاذ السميك بالليزر مما يؤدي إلى فتحات دائرية وفتحات متوازية غير دقيقة. ال مورد القطع بالليزر الدقيق سيكون قادرًا على التعامل مع الاستدقاق الهندسي بشكل صحيح مع الحفاظ على الدقة الهندسية. تضمن تقنية التحويل البؤري المبتكرة لدينا الحصول على نتيجة دقيقة أقل من <0.15 مم والتحكم في التسامح بدرجة H7 في معالجة اللوحة بسمك 40 مم :

تصحيح المستوى البؤري الديناميكي

• التعديل في الوقت الحقيقي: يساعد الضبط الديناميكي لخصر الشعاع لنطاق كامل يبلغ 40 مم على مراعاة انتشار الشعاع الطبيعي.
• توحيد الشق: يتم الحفاظ على عرض الشق من نقطة الدخول إلى نقطة الخروج القطع بالليزر المركز بدقة تركز على الإنشاءات الهندسية.

معلمات توصيل الشعاع المستقر

1. تحديد ملامح الكثافة: يضمن التوزيع الأمثل للكثافة على أي مستوى قطع التبخير الفعال فوق التوهين.
2. تزامن التدفق: تم استخدام الغازات المحسنة لكل مستوى عمق لضمان الاستقرار في عملية انبعاث المواد المنصهرة ، وهو أمر ضروري للتحكم في القطع بالليزر للمواد السميكة.

التحقق من صحة المخرجات الهندسية

• التحكم العمودي: يتم التحكم بشكل فعال في عمودي الوجوه في حدود 0.15 مم ، مما يتفوق على انتشار القطع الحراري التقليدي .
• التوافق مع الأبعاد: تتوافق أبعاد التجويف مع معايير H7 ، مما يسمح بتركيب الضغط المباشر دون أي عمليات تصنيع إضافية، وهي سمة من سمات القطع بالليزر الذي يتم التحكم فيه بالتسامح .

نحن نؤهل أنفسنا كمورد للقطع الدقيق بالليزر من خلال قدرتنا على إجراء التصحيح البصري النشط بدلاً من الاعتماد على أساليب المعالجة السلبية. من خلال استخدام آلية تعديل المستوى البؤري الديناميكي خلال قطع الليزر الصلب السميك ، لقد تغلبنا على الاستدقاق الطبيعي، مما أتاح لنا تصنيع أجزاء دقيقة مقاس 40 مم مع تسامح رأسي <0.15 مم​ وتحكم في تحمل H7.

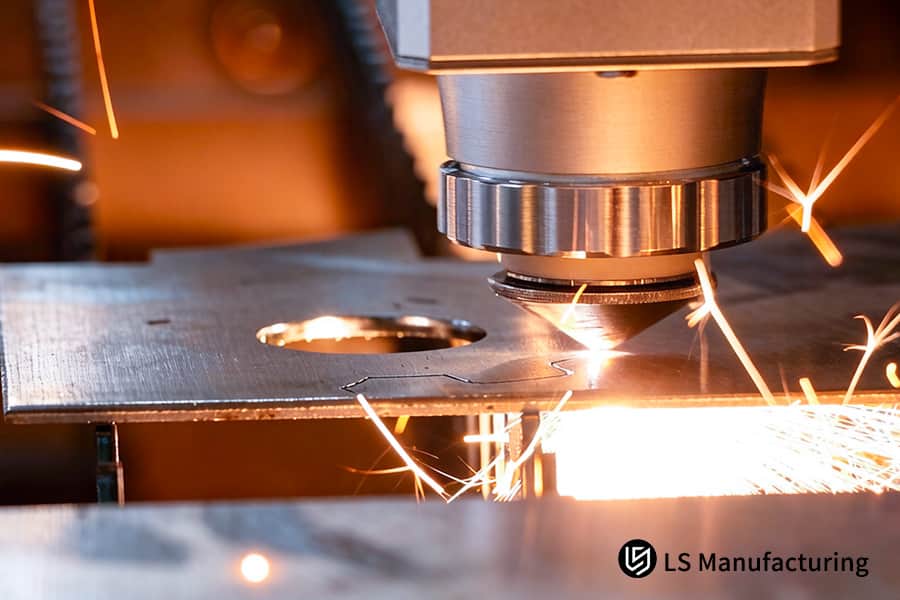

الشكل 2: يؤدي قطع لوح فولاذي كربوني سميك إلى إنشاء شرارة لعنصر الطفرة الهيكلية لآلات البناء.

لماذا يجب على مشتري OEM إعطاء الأولوية لمقدمي خدمات القطع بالليزر المخصصة من خلال تقييم سوق دبي المالي المتكامل؟

غالبًا ما تتجاهل مشتريات OEM قابلية التصنيع حتى مرحلة ما بعد الطلب، مما يؤدي إلى المخاطرة بتجاوز التكاليف. يحدد التقييم المبكر لسوق دبي المالي ضمن خدمة القطع بالليزر المخصصة مخاطر التشوه المرتبطة بالإجهاد في الألواح السميكة قبل إنشاء مسار الأدوات. توضح هذه الوثيقة كيف يقوم منطق التداخل الاستباقي واستراتيجيات المفصل الصغير بتحويل التصاميم النظرية إلى مكونات قابلة للإنتاج وفعالة من حيث التكلفة، مما يؤكد سبب تعريف الهندسة الأمامية لقيمة التصنيع الحقيقية في تطبيقات القطع بالليزر :

اعتبارات التصميم	القرار الهندسي
منع الحرب لتخفيف التوتر	يحافظ وضع المفصل الصغير على التسطيح أثناء إنتاج القطع بالليزر ، مما يمنع تشويه ما بعد القطع الذي يؤثر على توافق التجميع.
كفاءة استخدام المواد	يعمل تخطيط المسار على زيادة الكفاءة إلى الحد الأقصى من 78% إلى 86% ، مما يؤدي إلى تحسين العائد على استثمار المواد الخام ضمن تدفق عمليات خدمة قطع الفولاذ الكربوني بالليزر لدينا.
ترشيد تسلسل القطع	تعمل أدوات التحكم في إدخال الحرارة المتزايدة على الضغط على الأجزاء الداخلية ، مما يضمن إمكانية تحقيق عمليات القطع المستقرة الأبعاد فقط من خلال القطع بالليزر هندسيا العمليات.
تخفيض التكلفة الإجمالية	إن الإنتاجية العالية وعدم إعادة العمل بالاعوجاج تقلل من التكاليف لكل وحدة كبيرة الحجم، مما يدل على ميزة خدمة القطع بالليزر المخصصة لدينا مقارنة بالبدائل الأخرى في الإنتاج واسع النطاق بشروط صارمة. قطع ليزر عالي الجودة .

إن اختيار الموردين الذين يتمتعون بتقييم سوق دبي المالي كعامل جوهري يضمن اكتشاف أي مشاكل محتملة تتعلق بجدوى التصنيع في مرحلة عرض الأسعار وليس أثناء مرحلة الإنتاج. تستخدم خدمة القطع بالليزر للفولاذ الكربوني لدينا خوارزميات تداخل متقدمة لضمان وضع المفصل الصغير الأمثل، وبالتالي زيادة الإنتاجية بنسبة 8% دون التسبب في أي التواء بسبب الضغط في الألواح السميكة.

كيف يدعم قطع الألواح الثقيلة بالليزر النماذج الأولية السريعة للمعدات الصناعية واسعة النطاق؟

تؤدي الأساليب التي تعتمد على الأدوات إلى تأخيرات غير مقبولة في إنشاء المعدات في بيئة صناعية. نهج رشيق النماذج الأولية السريعة يعتمد على قطع الألواح الثقيلة بالليزر للتحايل على الأدوات الصلبة، وترجمة التصميمات الرقمية إلى قطع ملموسة على الفور تقريبًا. سيقدم القسم التالي تفاصيل عملية CAD-to-CAM المتكاملة اللازمة لإنتاج أجزاء النموذج الأولي من 20 مم من الفولاذ الكربوني خلال يوم واحد من خلال تنفيذ خدمة القطع بالليزر المخصصة :

أتمتة سير العمل الرقمي

تعمل عملية استيراد ملف CAD الأصلي على إزالة الأخطاء الكامنة في ترجمة تنسيقات الملفات. يؤدي التكامل المباشر مع الكمبيوتر إلى تقليل أوقات المعالجة بشكل كبير، مما يسمح بالتداخل الفوري وبدء القطع بمجرد قبول الملفات. والنتيجة النهائية هي احتمال القطع بالليزر المتسارع حتى من هندسة النماذج الأولية المعقدة.

معالجة مستقلة عن الأدوات

تقوم ليزرات الألياف القوية بقطع الطبقات السميكة دون استخدام قوالب أو قوالب ، مما يجعل تكلفة تحضير القالب غير ضرورية. باستخدام أشعة الليزر القابلة للبرمجة، يتم إجراء تعديلات التصميم، بغض النظر عن مدى جذريتها، على الفور دون الحاجة إلى بذل جهود إضافية لإعادة التجهيز. والنتيجة هي خدمة قطع بالليزر مخصصة ومثالية للتطوير التكراري ودورات التحقق من صحة المهندس.

الجداول الزمنية المضغوطة للتحقق

يمكن توفير النماذج الفولاذية بسماكة 20 مم خلال 24 ساعة بعد استلام الملفات، على عكس المنتجات المختومة التي تتطلب 4 أسابيع لتصنيعها. وهذا يعني أنه يمكن إكمال عدة جولات من إعادة التصميم خلال دورة تطوير واحدة، مما يجعل قطع الألواح الثقيلة بالليزر التكنولوجيا الرئيسية في مشاريع تطوير المنتجات السريعة التي تتطلب قطعًا دقيقًا بالليزر .

من خلال الأتمتة في العمليات الرقمية الخالية من الأدوات، لدينا خدمة القطع بالليزر المخصصة يمكن أن توفر نماذج أولية مقاس 20 مم خلال 24 ساعة . يعد هذا حلاً لقيود الوقت في النماذج الأولية السريعة للمكونات الكبيرة، مما يمكّن عملاء OEM لدينا من الحصول على ميزة تنافسية من خلال تثبيت تكرارات التصميم وتقليل الوقت الذي يقضونه في جداول السوق.

ما هي الفوائد الاقتصادية لاختيار قطع ألواح الصلب الكربوني للهندسة الداخلية المعقدة؟

يجد الحفر التقليدي نفسه غير مناسب عندما يتعلق الأمر بعمل ثقوب ذات قطر أصغر في ألواح أكثر سمكًا، ومن هنا الحاجة إلى أعمال متابعة باهظة الثمن. تعمل خدمة القطع بالليزر المتقدمة على حل هذه المشكلة عن طريق استخدام أشعة الليزر النبضية التي لا تؤدي إلى انفجارات بسبب التسخين. يوضح ما يلي كيف تساعد تقنية القطع بالليزر النبضي في تحقيق فتحات بقطر 15 مم في 30 مم قطع لوحة الصلب الكربوني :

دورة التثقيب النبضي المعدلة

• ترسيب الطاقة المتحكم فيه: تتجنب القمم القصيرة ذات الطاقة العالية بالتناوب مع فترات التبريد أي تراكم للحرارة، وبالتالي تمنع التبخر المتفجر الذي يسبب حفرًا غير منتظمة في الأشكال الهندسية المعقدة .
• الاختراق التدريجي: يضمن النهج التدريجي لتحقيق أعماق اختراق تبلغ 30 مم جدرانًا جانبية نظيفة للتجميع المباشر.

استقرار عملية الميزات الصغيرة

1. تقنية تذبذب الشعاع: تضمن تذبذبات الشعاع الدائرية الصغيرة الاستقرار في تدفق الذوبان حول الشق الرقيق ، مما يحافظ على سلامة القطع حيث لا تستطيع طرق الموجة المستمرة الأخرى ذلك.
2. قدرة القطر إلى السُمك: تصل إلى نسبة 0.5∶1 ( من 15 مم إلى لوحة بسمك 30 مم )، متجاوزة قيود نسبة القطر إلى السُمك النموذجية للقطع الحراري احتياجات القطع بالليزر الدقيقة .

اقتصاديات التصنيع

• توحيد العملية: يجمع بين الثقب والتجويف في خطوة واحدة، مما يلغي عملية الإعداد والمعالجة المستقلة لمرحلة الحفر .
• التخلص من التكلفة: لا حاجة لاستهلاك لقم الثقب، ونفقات التثبيت، وجدولة الوقت بين الآلات، مع الاستفادة من كفاءة القطع بالليزر المتقدم .

تستخدم خدمة القطع بالليزر لدينا طريقة التثقيب النبضي للتغلب على مشكلة الثقب الصغير في اللوحة السميكة، مما يتيح حفر ثقوب بقطر 15 مم في الفولاذ الكربوني بقطر 30 مم دون إجراء المزيد من الآلات. يوفر لك قطع الألواح الفولاذية الكربونية تكاليف عمليات التصنيع ويخفض التكلفة الحدية، مما يوضح كفاءتنا التقنية في التعامل مع الأشكال الهندسية المعقدة من خلال دمج العمليات.

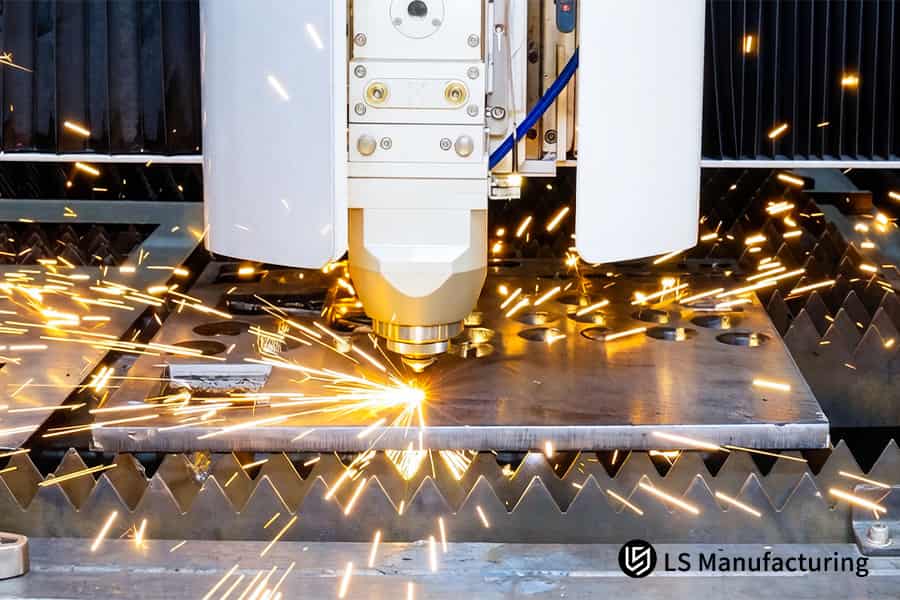

الشكل 3: ثقب لوح فولاذي سميك مثقوب مسبقًا لمكبس هيدروليكي مخصص أو إطار آلة صناعية.

لماذا يعتبر تصنيع الألواح الثقيلة المخصصة هو المفتاح لتقليل إجمالي وقت التجميع لآلات التعدين؟

يعد حفر وتركيب لوحات التوصيل الثقيلة من بين الأنشطة التي تتطلب جدولة زمنية حاسمة في مشاريع التعدين. يضمن تصنيع الألواح الثقيلة المخصصة والموثوقة تسليم الأجزاء القابلة للتبديل من قطع الليزر لوحة ثقيلة ، وبالتالي تجنب وقت المعالجة في الموقع. يُظهر التحكم الإحصائي في العملية كيف توفر الأجزاء القابلة للتبديل وقت التجميع بنسبة ≥40% في تطبيقات صناعة التعدين :

قابلية تبادل المكونات المتوقعة

يقوم التحكم الإحصائي في العملية بتحليل نمط وخطوط الثقوب، مع الحفاظ على تفاوتات تحديد المواقع عند ±0.2 مم . تضمن إمكانية التكرار هذه أن كل قطعة مجمعة أو لوحة لصق بديلة سوف تتناسب مع أجزاء التزاوج دون الحاجة إلى أي تجربة إضافية ومحاذاة الأخطاء، وهو أمر ضروري للتصنيع الخالي من الهدر في صناعة التعدين . العمليات التي تسيطر عليها القطع بالليزر المعتمد تأكد من عدم وجود قيم متطرفة إحصائية.

القضاء على عمالة التكيف الميداني

إن قطع الألواح الثقيلة بالليزر بدقة عالية يترك الحواف والثقوب ذات جودة كافية بحيث يمكن ربطها معًا أو لحامها على الفور. وبالتالي، لن تكون هناك حاجة لإجراء عمليات المواجهة والطحن والحفر للثقوب المنحرفة في موقع البناء لأن كل لوحة ستكون جاهزة للتركيب بالفعل. علاوة على ذلك، ستكون كل لوحة مصحوبة بالوثائق المناسبة.

تبسيط الخدمات اللوجستية والمخزون

إن استخدام الأجزاء الموحدة يجعل تخزين الموقع أسهل لأن جميع الأجزاء المتوفرة في المخزون لها نفس الإعداد. المنفعة اللوجستية الناتجة - تعتمد على الترتيب الجيد القطع بالليزر القائم على الهندسة - يعمل على تسريع وقت التثبيت وتقليل احتمالية التأخير المكلف بسبب إعادة العمل في ظل ظروف التشغيل الصعبة. إن ترقيم الأجزاء والأطقم المبسطة يجعل العملية أسرع عندما يتعلق الأمر بتركيب معدات تعدين واسعة النطاق .

من خلال استخدام عناصر التحكم الإحصائية في تصنيع الألواح الثقيلة المخصصة لدينا، يمكننا تزويد المكونات بفتحات ليزر لا تحتاج إلى أي تعديلات أثناء التثبيت، مما يقلل من أوقات التثبيت الميداني بنسبة ≥40% . يعالج هذا النهج مشكلة عدم اتساق التجهيز الشائع في التصنيع التقليدي، مما يوفر لمشغلي صناعة التعدين جداول زمنية متسقة وخفض تكاليف العمالة من خلال عمليات قطع دقيقة للألواح الثقيلة بالليزر .

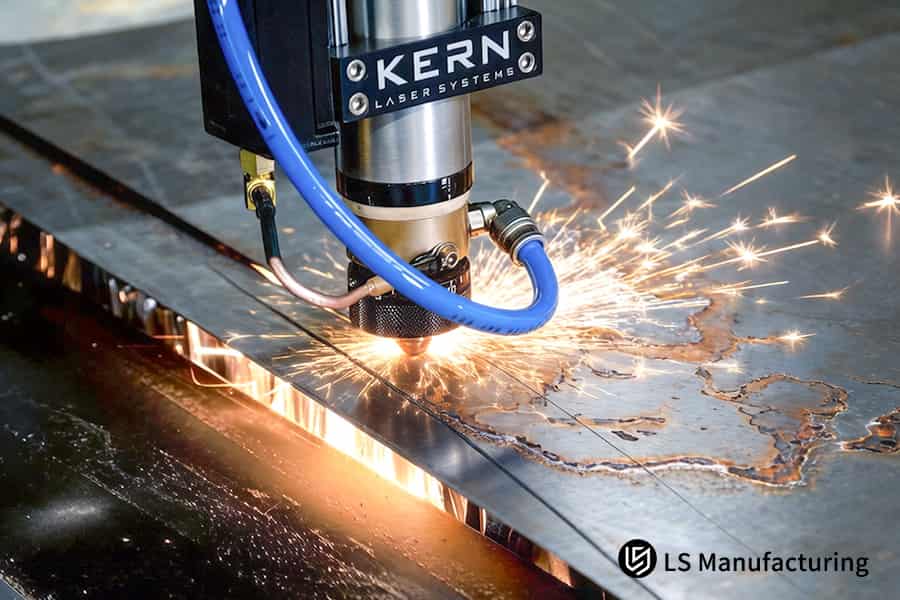

الشكل 4: قطع لوح فولاذي كربوني سميك لأحد مكونات الهيكل الصناعي مع خدمة القطع بالليزر.

تصنيع LS - صناعة التنقيب عن النفط - الفولاذ الكربوني S355 - دراسة حالة لتصنيع الألواح الثقيلة والقطع

يعد التشوه الناتج عن الحرارة أمرًا شائعًا في أجزاء التنقيب عن النفط ذات المقاطع السميكة، مما يؤدي إلى ارتفاع تكاليف التشغيل الآلي. عندما أدى القطع باللهب التقليدي إلى انحراف الأبعاد في حواف S355 مقاس 50 مم ، اقترب عميل متعدد الجنسيات تصنيع إل إس للحصول على حل فعال. جمعت منهجية تصنيع الألواح الثقيلة المخصصة لدينا بين البصريات فائقة الطاقة والإدارة الحرارية، ونشر خدمة قطع ليزر منضبطة لحل مشكلات الدقة النظامية:

تحدي العميل

عانى المنتج من انحرافات شديدة في حواف اقتران الفولاذ الكربوني S355 مقاس 50 مم . أدى قطع اللهب إلى اختلال محاذاة الثقب بمقدار 3.0 ملم ، مما أدى إلى تصلب الحواف فوق 500 فولت ، مما أدى لاحقًا إلى حدوث كسر في معدات الحفر. وقد أدى ذلك إلى عمليات طحن مؤقتة باهظة الثمن، مما أدى إلى زيادة في تكلفة الجزء بنسبة 50% ، ومن المحتمل أن يعرض للخطر المواعيد النهائية لعقود الاستكشاف البحرية الحاسمة التي تتطلب موثوقة القطع بالليزر للوحة السميكة .

حل التصنيع LS

كان الحل الذي قدمناه هو نظام ليزر ألياف بقدرة 30 كيلو وات مع أسلوب إدارة الحرارة المجزأ الذي ينظم توزيع الطاقة بين الثقب. والأهم من ذلك، أن ضبط التركيز الديناميكي لدينا حافظ على موازنة الشعاع أثناء العملية بأكملها على أعماق تصل إلى 50 مم . تم فحص كل ورقة من خلال اختبار CMM بنسبة 100% ، وهو جانب رئيسي في منتجاتنا خدمة القطع بالليزر الدقيقة .

النتائج والقيمة

تم تحقيق تسامح يبلغ ± 0.3 مم عند القطع النهائي، مما يؤدي إلى الإزالة الكاملة للطحن الخشن. تم تقليل استخدام الأدوات بنسبة 80% بسبب انخفاض صلابة HAZ ، والتي تكون أكثر ليونة وأكثر تجانسًا عند أقل من 350 هرتز . وقد أدى ذلك إلى تحسين المهلة الزمنية بمقدار 15 يومًا ، مما يضمن أن شركة LS Manufacturing هي المورد الأساسي لتطبيقات تصنيع الألواح الثقيلة المخصصة التي تتطلب دقة الأبعاد.

توضح هذه الحالة كيف تقوم شركة LS Manufacturing بحل مشكلات السلامة الحرارية العميقة من خلال توصيل الطاقة المتحكم فيه. توفر خدمة القطع بالليزر لدينا الدقة التي تحل محل خطوات المعالجة الأولية، مما يؤكد قدرتنا على تصنيع حقول النفط المعقدة من خلال القطع بالليزر الخاضع للرقابة . نحن نقدم اليقين الفني للقطاعات عالية المخاطر حيث تعد موثوقية العمليات أساس شراكات المشتريات طويلة الأجل.

هل تشعر بالإحباط بسبب عدم دقة قطع اللهب؟ خدمة القطع بالليزر عالية الدقة لدينا هي الحل.

الأسئلة الشائعة

1. ما هو الحد الأقصى للسمك الذي يمكن لخدمة قطع الفولاذ الكربوني بالليزر التعامل معه؟

بمساعدة مجموعة الليزر القوية التي لدينا بإجمالي خرج طاقة يبلغ 30000 واط ، نقوم باستمرار بتصنيع أجزاء من الفولاذ الكربوني يصل سمكها إلى 60 مم ، مما يؤدي إلى إنشاء حواف مقطوعة نظيفة بشكل استثنائي بدون خبث، مما يجعلها مثالية لتطبيقات التصنيع. بالإضافة إلى ذلك، يضمن إعدادنا تعامدًا متميزًا أكبر من 1° .

2. كيف يضمن تصنيع LS التسامح مع خدمات القطع بالليزر المخصصة للألواح السميكة؟

لتعزيز الاستقرار في التحكم في الحركة، نستخدم المحركات الخطية الأكثر دقة من العلامة التجارية الألمانية ، إلى جانب نظام ضبط التركيز الآلي لكل دفعة. في حالة الألواح السميكة التي يتجاوز سمكها 20 مم ، يتم ضمان عدم تجاوز تفاوتات الأبعاد ±0.2 مم .

3. هل يمكن لخدمة القطع بالليزر الخاصة بك التعامل مع طلبات الدفعات الصغيرة لنماذج الألواح الثقيلة؟

نعم بالطبع. كجزء من عملية التصنيع المرنة لدينا، قمنا بإنشاء إجراء عرض أسعار سريع مصمم خصيصًا لمشاريع البحث والتطوير التي تتطلب إنتاجًا منخفض الحجم. تتم معالجة الطلبات التي تتراوح من 1 إلى 10 نماذج أولية بسرعة، مع الحصول على الأولوية في المعالجة أثناء مرحلة القطع وإدخال تسلسل الشحن في غضون يومين .

4. هل حواف الصفائح الفولاذية السميكة المقطوعة بالليزر جاهزة للحام الفوري؟

نعم. باستخدام الأكسجين النقي كغاز مساعد، يمكننا إنتاج طبقة رقيقة جدًا ومؤكسدة بالتساوي على السطح المعدني والتي تنفصل بسهولة عن الشق. يحتاج مثل هذا السطح إلى القليل من التنظيف بالفرشاة ليتوافق مع متطلبات المعالجة المسبقة لدى AWS ويسمح لك باللحام دون الحاجة إلى طحن إضافي باهظ الثمن، مما يوفر عليك جهدًا إضافيًا للتحضير.

5. ما هي المواد المتوفرة في مخزون قطع ألواح الفولاذ الكربوني لديك؟

يحتوي مخزوننا على مخزون كامل من الألواح الهيكلية الشائعة والثقيلة، وهي Q235B، Q355B، S355، وASTM A36 . تحتوي كل مجموعة مواد جديدة على شهادة 3.1 المقابلة لها، والتي تشير إلى التركيب الكيميائي الدقيق والخواص الميكانيكية للمادة، مما يمكننا من تنفيذ مشاريع تصنيع منظمة.

6. لماذا تعتبر أسعارك لتصنيع الألواح الثقيلة المخصصة أكثر تنافسية من الآلات التقليدية؟

القطع بالليزر يقلل بشكل كبير من مقدار وقت المعالجة المطلوب لأنه لا يحتاج إلى العديد من المشابك وعمليات إعداد الأدوات الصلبة. ولذلك، فإن تكلفة كل جزء عادة ما تكون أرخص من التصنيع بنسبة 30-50٪ .

7. هل تقدمون خدمات القطع بالليزر الدقيقة للفولاذ عالي القوة مثل هاردوكس؟

قطعاً. تستخدم شركتنا قاعدة بيانات داخلية لتحسينات المعلمات المصممة خصيصًا للفولاذ المقاوم للتآكل وعالي الشد، مما يسمح لنا بالتحكم في كمية الطاقة الحرارية المستخدمة في الثقب والقطع. وهذا يضمن تجنب التلدين في المنطقة المتأثرة بالحرارة ويحمي صلابة وكشط الحافة المدرفلة للمعدن الأساسي.

8. كيف يمكنني الحصول على عرض أسعار فوري لخدمة القطع بالليزر المخصصة الخاصة بك؟

إنه سهل. يرجى زيارة بوابة الموقع الإلكتروني لشركتنا وتحميل ملفات STEP أو DXF الخاصة بك، بالإضافة إلى السمك المقصود للوحة الفولاذية وحجم الطلب المطلوب. سيقوم أحد الخبراء بإجراء تحليل هندسي ويزودك بعرض أسعار شامل خلال 12 ساعة .

ملخص

يعد تصنيع الفولاذ الكربوني ذو الألواح السميكة هو الاختبار النهائي للدقة الحقيقية. من خلال تصنيع LS، تم استخدام تقنية القطع بالليزر فائقة الطاقة ، وتحليل DFM المتقدم، ومراقبة الجودة الصارمة للتغلب على التحديات الرئيسية للصناعة الثقيلة: الدقة المنخفضة، والتكاليف العالية، والمهل الزمنية الطويلة . خدماتنا هي أكثر من مجرد قطع بالليزر؛ نحن نهدف إلى تزويدك بشريك قوي يساعدك في جعل منتجك قادرًا على المنافسة في الأسواق الدولية.

هل تحتاج إلى شريك موثوق به لتصنيع الألواح الثقيلة المخصصة لتحسين سلسلة توريد المكونات الثقيلة لديك؟ لفترة محدودة، تقدم LS Manufacturing للعملاء الجدد أ تدقيق مجاني لحلول القطع بالليزر . قم بإرسال رسوماتك ثلاثية الأبعاد لتلقي تقرير احترافي يتضمن تقديرات التكلفة ونصائح تحسين العملية وإرشادات اختيار المواد من كبار المهندسين لدينا.

انقر فوق الزر أدناه لتحميل رسوماتك والحصول على تقييم مجاني، أو اتصل بمهندسينا للحصول على أحدث عرض أسعار لقطع الفولاذ الكربوني بالليزر لعام 2026.
