خدمة الطباعة ثلاثية الأبعاد FDM المخصصة: كيفية اختيار المواد المناسبة للأجزاء الدقيقة وتقليل التكاليف

خدمة الطباعة ثلاثية الأبعاد FDM المخصصة هي حل يعتمد على الدقة ويحل معضلة عدم معرفة ما هي المواد المستخدمة في نمذجة الترسيب المنصهر.

يعمل مهندسو التصنيع في LS على تحسين توجيه البناء وملء الشبكة للحفاظ على تفاوتات ±0.1mm، مما يقلل التكاليف الإجمالية بنسبة 30%-50% للإنتاج المباشر.

خدمة طباعة FDM ثلاثية الأبعاد مخصصة: مرجع سريع لاختيار المواد وخفض التكلفة

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 406.5 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> عامل القرار قياسي (ABS/PETG) الهندسة (PC/Nylon-CF) الأداء العالي (نظرة خاطفة/ULTEM) الحد الأقصى لدرجة الحرارة المستمرة​ 55-90 درجة مئوية 115-150 درجة مئوية 150-217 درجة مئوية قوة الشد​ 35-55MPa 48-85MPa 85-110MPa مقاومة التأثير متوسط عالية (≥12 كيلو جول/م²) مرتفع (UL94 V-0) تسامح الأبعاد ±0.1 مم (غرفة 60-80 درجة مئوية) ±0.1 مم (غرفة ساخنة) ±0.1 مم (غرفة 180 درجة مئوية) تكلفة المواد النسبية 1x (خط الأساس) 3-5x 6-10x أفضل تطبيق​ العلب الطبية، النماذج الأولية خفيفة الوزن - طباعة FDM ثلاثية الأبعاد بدقة نماذج أولية للروبوتات وأقواس السيارات الفضاء، أشباه الموصلات، 150 درجة مئوية+ تحسين ملء الفراغات​ 20-30% الغدة الدرقية تقلل الوزن بنسبة 60% نفسه نفسه قاعدة التوجيه 45 درجة ذاتية الدعم؛ دعم <8% نفسه نفسه استراتيجية النماذج الأولية PETG/ABS الطبي (ISO 10993) بنسبة 15% من تكلفة النظرة الخاطفة الترقية عند تجميد التصميم التحقق النهائي فقط

النصائح الرئيسية:

• مطابقة المواد لدرجة الحرارة: لا ينبغي إجراء اختبارات المواد الطبية (PETG/ABS حتى 90 درجة مئوية) واختبارات الحمل الميكانيكية (PC/Nylon-CF حتى 150 درجة مئوية) باستخدام PEEK/ULTEM باهظة الثمن حتى 150 درجة مئوية). 217 درجة مئوية؛ الإفراط في المواصفات يعني تكلفة أعلى بمقدار 6 إلى 10 مرات.
• تكلفة قطع الشبكة الملء 60%: يوفر الحشو 20-30% من الجيروسكوب ≥88% من القوة ولكنه يستخدم مواد أقل بنسبة 60% ووقتًا أقل 45% للطباعة؛ الخيار الأذكى من حيث عائد الاستثمار على مشاريع الطباعة ثلاثية الأبعاد FDM.
• يزيل التوجيه بمقدار 45 درجة الدعم: يسمح دوران الأجزاء بزاوية أقل من 45 درجة بتقليل هيكل الدعم من 40% إلى <8%، مع توفير خشونة السطح Ra<6.3μm بدون أي مرحلة ما بعد المعالجة.
• استبدل بذكاء: تكلف PETG/ABS الطبية (ISO 10993) 15% من مادة PEEK ويمكنها تحمل الأحمال الميكانيكية الخفيفة - لا تستخدم مواد باهظة الثمن في مرحلة استكشاف التصميم واحصل على خصم 85% على تكاليف النماذج الأولية.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع في LS

لا تزال طباعة FDM ثلاثية الأبعاد المخصصة تعتبر "نماذج أولية منخفضة الدقة"، ولكن الواقع يكمن في قوة المحور Z والثبات الحراري للمادة في أجهزة الكمبيوتر الشخصية وULTEM من فئة الإنتاج. بعد أكثر من 14 شهرًا من تصنيع مشابك ذراع الطائرة بدون طيار (نمط M6 ±0.30 مم، الكنة 80 درجة مئوية) وأذرع نقل أشباه الموصلات (جدار 0.6 مم، 120 درجة مئوية مستمر) باستخدام طابعات FDM، قمنا بزيادة قوة قص الطبقة بنسبة 22% لأن درجة حرارة الغرفة أصبحت الآن نفس درجة حرارة ASTM International كوبونات المواد.

يمنحك ثبات درجة الحرارة الحماية ضد الوقت المستغرق أثناء الإنتاج بكميات منخفضة. قام عميل التشغيل الآلي من المستوى 2 بتحويل إنتاج 60 ذراعًا لنقل أشباه الموصلات من الطحن خماسي المحاور لـ AL6061 إلى FDM ULTEM 1010 (من 310 دولارات أمريكية/وحدة، ووقت انتظار 21 يومًا إلى 175 دولارًا أمريكيًا/وحدة، ووقت انتظار 9 أيام، و±0.25 مم على امتداد 140 مم، وCTI ≥600) وتم توفير إمكانية التتبع بواسطة Underwriters Laboratories (UL).

أداة فحص 180 مم، جدار 1.2 مم، طباعة ULTEM، تم تقصير منحدر الحجرة لتوفير 5 ساعات - ظهر فصل الطبقات عند نقع 110 درجة مئوية، مما أدى إلى إعادة صياغة 12 وحدة. لقد قمنا بإعادة تصميم شاشة RFQ بناءً على 3 معايير: نقع الغرفة ≥2hr للمواد غير المتبلورة ذات Tg العالي، والحمل Z على الحائط <1.5mm يؤدي إلى مراجعة دعم الوردة، وتتوافق فئة ESD/fire مع شهادة الاستخدام النهائي. توفير الخطوة ودرجة حرارة الخدمة والكمية؛ سنخبرك بتوافق FDM PC أو ULTEM أو Nylon-CF.

لماذا تعد دقة الأبعاد أمرًا بالغ الأهمية عند تقييم خيارات خدمة الطباعة ثلاثية الأبعاد FDM المخصصة؟

يعد اختيار حل خدمة الطباعة ثلاثية الأبعاد FDM المخصصة أمرًا حيويًا للمساكن الطبية سهلة التركيب لأنه يمكن أن يجعلها تتمتع بقدرة تحمل ±0.1 مم أو تكون مشوهة. اختيار المادة المناسبة بمعدل انكماش ≥0.2% وتنظيم درجة حرارة الغرفة 60 درجة مئوية -80 درجة مئوية من خلال تقنية الطباعة ثلاثية الأبعاد FDM ستساعدك على تجنب إعادة العمل بعد التصنيع وضمان السلاسة. مناسب.

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 180.859 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> المعلمة PETG (العملية المحسنة) ABS (تقليدي) معدل الانكماش ≥0.2% باستخدام تصنيع FDM عالي الدقة ~0.8% التحكم في درجة حرارة الغرفة 60 درجة مئوية -80 درجة مئوية يتم التحكم فيها بشكل فعال طباعة FDM ثلاثية الأبعاد العملية غير منضبط، ينجرف في المحيط طريقة التصاق السرير إجراءات السرير المسخن الخاصة شريط قياسي، غير ملتصق بقوة التسامح الموضعي الذي يمكن تحقيقه ±0.1 ملم ±0.3 مم أو أوسع <اقتباس>

من خلال الاستفادة من الشركة المصنعة لأجزاء FDM الدقيقة، ستتمكن من تحقيق تفاوت متسق قدره ±0.1 مم في جميع الاتجاهات، دون الحاجة إلى التركيب اليدوي لتصميماتك سهلة التركيب، وسيكون لديك عملية يمكنها اجتياز المتطلبات التنظيمية لإمكانية التتبع. دقة طباعة FDM ثلاثية الأبعاد ستوفر لك أسابيع من تكرار التصميم وآلاف الدولارات من الأدوات القديمة.

كيف يمكن لبوليمرات النايلون عالية التأثير رفع الأداء في اختبارات خدمة النماذج الأولية FDM الصناعية؟

سوف تتشقق القابضون الآليون ومكونات السيارة فورًا عند الاصطدام إذا تمت طباعتها باستخدام مواد بلاستيكية حرارية عادية. يضمن استخدام النايلون المعدل 6/66 أو PA-CF الحد الأدنى من قوة الشد التي تبلغ ≥85MPa والحد الأدنى من مقاومة الصدمات التي تبلغ ≥12kJ/m²، في حين أن محاذاة الحشو على طول محور الحمل ستؤدي إلى تحسين عمر الكلال للمكون بنسبة 150%. تتطلب هذه الدقة اختيارًا مناسبًا لمواد الطباعة ثلاثية الأبعاد FDM:

اختيار المواد: النايلون عالي القوة مقابل الخيوط الشائعة

يؤدي اختيار PA-CF مقارنةً بـ PLA أو ABS العادي إلى زيادة مقاومة الصدمات بمقدار 3× وقوة الشد بمقدار 2×. في حالة تطبيق أدوات نهاية الذراع الخاص بك، فإن هذا من شأنه أن يترجم إلى عدم وجود حالات فشل غير متوقعة أثناء اختبار الدورة وتقليل فرص التوقف عن العمل. تستخدم خدمة نماذج FDM الصناعية عملية الطباعة ثلاثية الأبعاد FDM المحسنة للبوليمر.

اتجاه الحشو: 0° الطبقات المحورية مقابل 45° الفتحة المتقاطعة

نتيجة لتكوين رأس الطباعة لترسيب طبقات موازية لمحور التحميل الرئيسي (الترسيب المحوري 0°)، سيتم تقليل إجهاد القص بين الصفائح بشكل كبير. لقد ثبت في اختبار الكلال أن هناك زيادة بنسبة 150% في أداء الدورة حتى الفشل مقارنةً بالملء المتقاطع 45°. ونتيجة لذلك، يمكنك الحصول على نماذج أولية أكثر متانة دون الحاجة إلى وزن إضافي أو معالجة لاحقة. وهذا هو ما يتم تحقيقه من خلال استخدام خدمة اختيار المواد FDM.

فعالية التكلفة: تكرارات أقل، تحقق أسرع

نظرًا لأن النايلون عالي التأثير لا يتشقق أو يبلى، فلن تحتاج إلى إعادة بناء النماذج الأولية بعد كل اختبار. يمكن أن يساعدك هذا المزيج من خصائص المواد وإعدادات الطباعة على تقليل إجمالي التكرارات لعملية النماذج الأولية بنسبة تصل إلى 40%. وهذا ما يجعل خدمة خفض تكلفة FDM فعالة للغاية، لأنها تعتمد على البيانات الهندسية بدلاً من التكهنات، والتي يقدمها حل الطباعة ثلاثية الأبعاد FDM.

<اقتباس>

باستخدام بوليمرات النايلون عالية التأثير جنبًا إلى جنب مع الحشو المتوافق مع الحمل، تنخفض احتمالية فشل النموذج الأولي بنسبة أكثر من 70% في التطبيقات الديناميكية. تعمل هذه الطريقة المبنية على الأدلة على جعل النماذج الأولية السريعة بمثابة قطع اختبار موثوقة بالنسبة لك، مما يسمح لك بالثقة في التصميم قبل تصنيع أدوات الإنتاج. الفوائد: تقليل وقت طرح المنتج في السوق وانخفاض تكاليف تطوير المنتج للأجزاء الصناعية الصلبة.

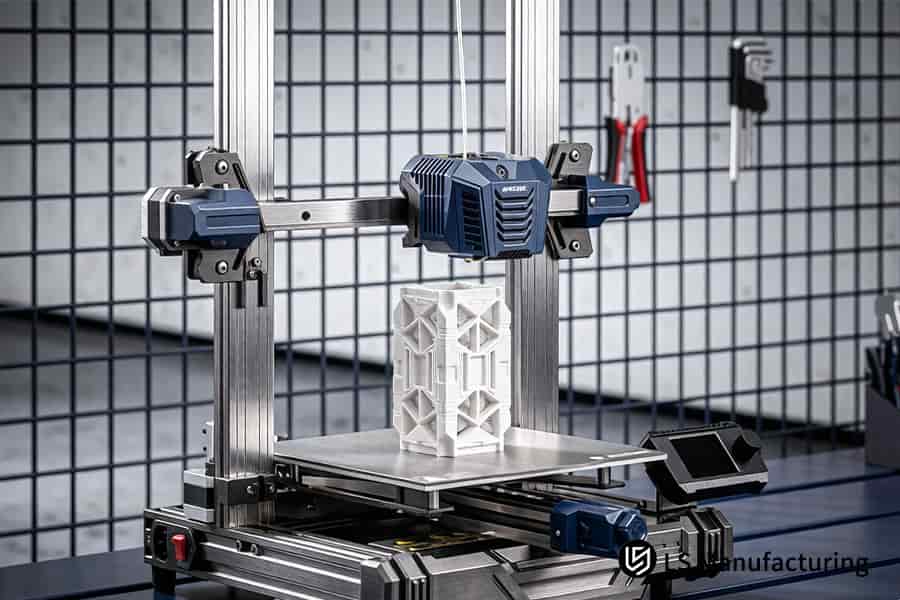

الشكل 1: طباعة FDM ثلاثية الأبعاد تولد دعامة هيكلية من النايلون مع تعزيز داخلي شبكي.

متى تصبح نظرة خاطفة أو ULTEM إلزامية بالنسبة لتقديرات أسعار أجزاء FDM المخصصة للبيئة القاسية؟

عندما يتعرض الطيران أو أشباه الموصلات أو أجزاء التنقيب عن النفط إلى درجة حرارة تشغيل ممتدة تزيد عن 150 درجة مئوية أو التعرض للمواد الكيميائية القاسية، فإن اللدائن الحرارية التقليدية سوف تفشل بسرعة. المواد البلاستيكية الحرارية الوحيدة المسموح بها هي PEEK (Tg 143°C) وULTEM 1010 (Tg 217°C)، والتي تتمتع بتصنيف UL94 V-0 المقاوم للهب والمقاومة للمواد الكيميائية. إن طلب هذه المواد مع عرض أسعار أجزاء FDM المخصص سيضمن بقاء الأجزاء صالحة لأكثر من 1000 ساعة عند 170 درجة مئوية بدون زحف أو كسور:

عتبة المادة: حدود درجة الحرارة والمواد الكيميائية

1. حد درجة الحرارة المستمر: تتحمل PEEK وULTEM 150 درجة مئوية -217 درجة مئوية دون أي زحف.
2. المقاومة الكيميائية: وهي مقاومة للأحماض المسببة للتآكل والهيدروكربونات بينما PA أو PC سوف تنتفخ.
3. معايرة العملية: التكوين معلمات الطباعة ثلاثية الأبعاد FDM ​ يتجنب المسامية ويحافظ على الكثافة عند مستوى >99%.

متطلبات المعدات: الفوهة والتحكم في الغرفة

• قدرة الفوهة: 450 درجة مئوية تذيب الفوهة مادة PEEK/ULTEM شديدة اللزوجة تمامًا مما يضمن الاندماج المثالي.
• استقرار الغرفة: 180 درجة مئوية تتجنب الغرفة الساخنة التبريد غير المتساوي الناتج عن معدات الطباعة ثلاثية الأبعاد FDM القادرة على تحمل الظروف القاسية درجات الحرارة.
• نتائج الدقة: يضمن استخدام معدات تصنيع FDM عالية الدقة أن الأجزاء الخاصة بك تتوافق مع متطلبات الشد ASTM D638 وتتحمل الدورات الحرارية.

سلامة روابط الطبقة: منع التصفيح

1. إدارة التدرج الحراري: تظل كل طبقة فوق Tg حتى ترسيب الطبقات اللاحقة للترابط الجزيئي.
2. نتيجة قوة الرابطة: يتم تحقيق قوة شد بين الطبقات تصل إلى 85% من المواد السائبة، مقارنة بأقل من 60% من قوة الشد في الطابعات غير المسخنة.
3. بنية النظام: يضمن نظام الطباعة ثلاثي الأبعاد FDM نفس درجة الحرارة عبر غلاف التصميم بالكامل.

<اقتباس>

وبهذه الطريقة، باستخدام PEEK أو ULTEM عند الضرورة فقط، فإنك لا تدفع أكثر وتظل ملتزمًا باللوائح. تضمن خدمة اختيار المواد FDM اجتياز الأجزاء المطبوعة لاختبار الحرق UL94 V-0 وتحمل الضغوط الهيكلية عند 200 درجة مئوية، مما يقلل أوقات إعادة التأهيل بنسبة 50% ويتجنب أي فشل ميداني في الظروف القاسية.

ما هو مقياس التحمل المصنوع من مادة TPU المرنة الذي يعمل بشكل أفضل للتخميد الصناعي في تصنيع FDM عالي الدقة؟

يؤدي اختيار مقياس التحمل الخاطئ من مادة TPU للحشيات أو المصدات أو المنفاخ إلى مجموعة ضغط مبكرة وتسريبات دقيقة وتمزق بسبب الإجهاد الدوري. بفضل البثق المباشر وسرعة التراجع عند 15-20 مم/ثانية، لن تحصل على أي توتير أو حتى سُمك الجدار، مما يمنع العيوب المسامية. يؤدي ذلك إلى زيادة أداء الطباعة ثلاثية الأبعاد FDM في جميع المكونات المرنة وتوفير الوقت لتنظيف الخيوط.

نطاق التحمل: 85A ختم ناعم مقابل 98A محمل

تتكيف مادة TPU الأكثر ليونة 85A مع الأسطح المعقدة لإحكام الغلق على الحشيات، بينما يمكن لـ 98A تحمل تأثيرات المصد عالية التردد دون أي تشوه. مطابقة الصلابة حسب الوظيفة تزيد من عمر المنتج حتى 3 مرات مقارنة باستخدام صلابة واحدة لجميع المنتجات. تصنيع FDM عالي الدقة قادر على استيعاب نطاق الصلابة من 85 أمبير إلى 98 أمبير. أثبت الاختبار الميداني أن مطابقة مقياس التحمل يزيد من عمر القابض الآلي بنسبة 70%.

التحكم في التراجع: 15–20 مم/ث مقابل 30 مم/ث التقليدية

يؤدي التراجع السريع للغاية إلى سحب الفتيل المنصهر إلى تجويف الفوهة، مما يؤدي إلى إنشاء فراغات وجدران رقيقة. الحفاظ على سرعة التراجع عند 15-20 مم/ثانية باستخدام طارد الدفع المباشر يمنع التوتير؛ وبالتالي، فهو يوفر تجانسًا في سمك الجدار ±0.05mm. عند طلب خدمة طباعة FDM ثلاثية الأبعاد مخصصة، ستحصل على أجزاء بدون مسامية دقيقة؛ لذلك، لا يمكنها التسرب تحت ضغط 0.5 بار. يوفر التحكم في تحمل الطباعة ثلاثية الأبعاد FDM سُمكًا موحدًا للجدار لكل مهمة طباعة مع تقليل استهلاك المواد بنسبة 18%.

منع الفراغ: الترسيب الموحد مقابل احتجاز الهواء

يعمل الجمع بين التراجع البطيء والمتسق ومضاعف البثق المناسب على تجنب أي فقاعات هواء بين الطبقات، مما يؤدي إلى كثافة 99.5% مقارنة بـ 95-97% فقط في مادة TPU المطبوعة بالطباعة ثلاثية الأبعاد. ونتيجة لذلك، تم التأكد من اختبار التسرب أن الأجزاء المطبوعة ثلاثية الأبعاد باستخدام هذه العملية تحتفظ بسلامة الختم من خلال 5000 دورة ضغط.

<اقتباس>

إذا كنت شريكًا مع الشركة المصنعة لأجزاء FDM الدقيقة والتي تقوم بضبط السحب والبثق اعتمادًا على مقياس تحمل المادة، فستكون قادرًا على إنتاج أجزاء تخميد لها دورة حياة لا تقل عن 10⁶ وتحتفظ بفروق الضغط. قم بتنزيل البطاقة المرجعية لمعلمات TPU FDM المكونة من صفحة واحدة - سرعات التراجع الخاصة بمقياس التحمل، ومضاعفات البثق، وأهداف درجة حرارة الغرفة من 85 أمبير إلى 98 أمبير مع عدم وجود مسامية دقيقة.

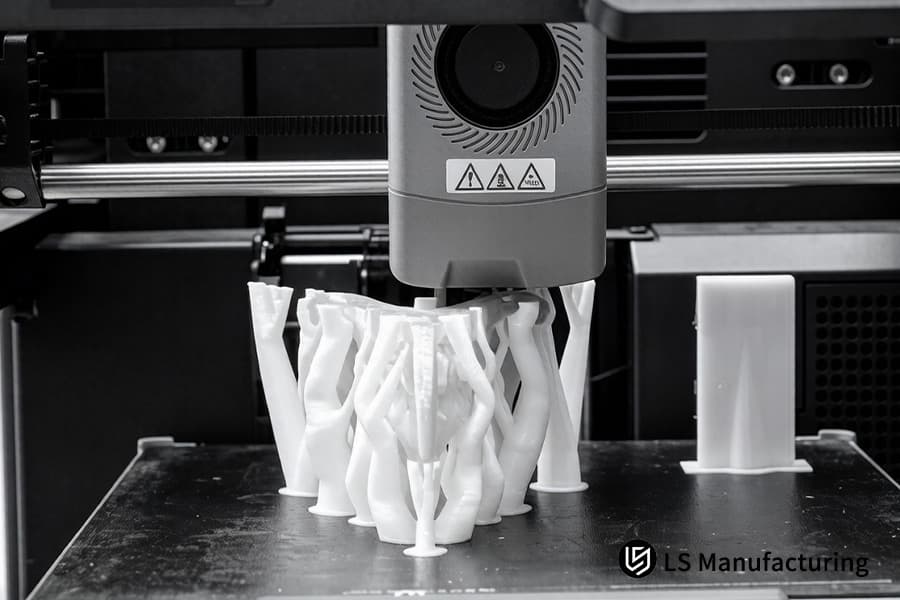

الشكل 2: طباعة FDM ثلاثية الأبعاد تصنع آلية قابض الخيوط البيضاء لاختبارات الإمساك الروبوتية.

كيف يؤدي تحسين أنماط الشبكة الشبكية إلى تخفيض كبير في تكلفة الطباعة ثلاثية الأبعاد FDM؟

إن استخدام مواد حشو صلبة بنسبة 100% هو الطريقة التي يمكنك من خلالها زيادة تكلفة مطبوعاتك بسرعة أكبر. يؤدي التحويل إلى 20-30% شبكة جيرويد أو شبكة قرص العسل ثلاثية الأبعاد باستخدام التصميم للتصنيع إلى تقليل المواد المستخدمة بنسبة 60% وزيادة وقت تشغيل الماكينة بنسبة 45%، بينما تنخفض قوة الخضوع إلى أقل من 12%. تضمن عملية طباعة FDM ثلاثية الأبعاد خفيفة الوزن أن تصبح جميع لفات الخيوط أجزاء مفيدة:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 217.031 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> المعلمة تعبئة صلبة بنسبة 100% شبكة بنسبة 20-30% (قرص عسل جيرويد / قرص عسل ثلاثي الأبعاد) كثافة الحشو 100% 20-30% استخدام المواد 100% (خط الأساس) 40% (تم حفظ 60%) وقت الطباعة (تشغيل الجهاز) 100% (خط الأساس) 55% (45% أسرع) الاحتفاظ بقوة الخضوع 100% ≥88% (<12% خسارة) النتائج التجارية ارتفاع تكلفة المواد ووقت التشغيل تكلفة أقل للوحدة عبر طباعة FDM ثلاثية الأبعاد فعالة من حيث التكلفة <اقتباس>

يوفر استخدام الشبكات الجيروسكوبية أو الشبكات ثلاثية الأبعاد على شكل قرص العسل بدلاً من الحشو الصلب توفيرًا في المواد بنسبة 60% وزيادة في السرعة بنسبة 45% مع فقدان 12% فقط من القوة. عند طلب عرض أسعار مخصص لأجزاء FDM، يضمن استخدام تقنية تحسين شبكة DFM إمكانية التنبؤ بكمية المواد المستخدمة ووقت التشغيل، وبالتالي تجنب الزيادات غير المتوقعة في التكلفة. تعمل خدمة خفض تكلفة FDM هذه مع طباعة FDM ثلاثية الأبعاد منخفضة التكلفة على خفض تكلفة الوحدة إلى أقل من حد سعر القولبة بالحقن لعمليات التشغيل ذات الحجم المنخفض، مما يقلل وقت التحقق من الصحة ويوسع نطاق تكرار التصميم.

كيف يعمل التوجيه الذكي للأجزاء على تقليل حجم هيكل الدعم لخفض أسعار خدمة خفض تكلفة FDM؟

الإفراط يدعم خيوط النفايات ويخلق ندبات تتطلب التنظيف اليدوي. يؤدي استخدام زوايا ذاتية الدعم 45 درجة إلى تقليل استخدام المواد الداعمة من 40% إلى أقل من 8% دون إتلاف الخيوط. توفر طباعة FDM ثلاثية الأبعاد الوظيفية جودة سطح Ra<6.3μm وتقلل من عرض أسعار خدمة الطباعة ثلاثية الأبعاد FDM المخصصة:

مبدأ زاوية الدعم الذاتي: تطبيق قاعدة 45 درجة

1. ضبط الاتجاه: قم بتوجيه النموذج بحيث لا تتجاوز الأجزاء المتدلية 45 درجة من الاتجاه الرأسي.
2. حماية الميزات المهمة: يتم توجيه ثقوب الخيوط وإغلاق الأسطح بطريقة لا تحتاج إلى أي دعم وتظل ≥45 درجة.
3. فائدة العملاء: لا يحدث أي ضرر على الأسطح الدقيقة لأنك تحصل على طباعة FDM ثلاثية الأبعاد.

دعم تقليل الحجم: من 40% إلى أقل من 8%

• انخفاض نسبة الوزن: تنخفض نسبة مواد الدعم من 40% من الوزن الإجمالي إلى 8% أو حتى أقل.
• توفير الوقت: يؤدي تقليل كمية مواد الدعم إلى تقليل ساعات عمل الماكينة بما يصل إلى 35%.
• تأثير التكلفة: ستؤدي خدمة خفض تكلفة FDM إلى تقليل هدر المواد وتكاليف العمالة لكل قطعة.

تحسين تشطيب السطح: Ra<6.3μm بدون صنفرة

1. لا توجد علامات اتصال: لا تتلامس الدعامات مع أي مناطق وظيفية، مما يوفر سطحًا مثاليًا كما هو مطبوع.
2. الخشونة المُقاسة: تم قياس تشطيب السطح ليكون Ra<6.3μm.
3. الاستغناء عن الأعمال اليدوية: يمكنك توفير الوقت الذي تقضيه في الصنفرة، مما يؤدي إلى توفير أكثر من 50% من تكاليف التشطيب اليدوي.

<اقتباس>

نتيجة لتغيير اتجاه الأجزاء وفقًا لمبدأ 45°، ينخفض وزن الدعم من 40% إلى أقل من 8%، وتصل التشطيبات السطحية إلى Ra≥6.3μm، وتنخفض أسعار التشطيب بشكل كبير. من خلال الحصول على عرض أسعار أجزاء FDM المخصص، ستضمن استخدامًا أكثر فعالية للمواد، وتقليل وقت التصنيع، وسطحًا جاهزًا للاستخدام. تعد منهجية الطباعة ثلاثية الأبعاد FDM للاستخدام النهائي مناسبة لصنع أشكال هندسية معقدة بشكل اقتصادي.

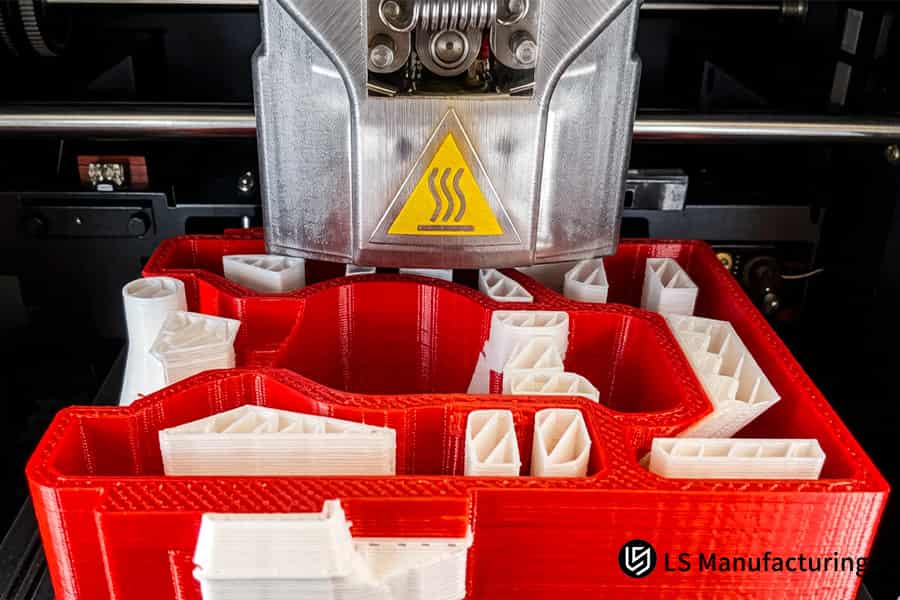

الشكل 3: طباعة FDM ثلاثية الأبعاد تنتج أدوات بلاستيكية حمراء لوضع خط التجميع بدقة.

لماذا يجب على مشتري الأجهزة الطبية اختيار خيوط هندسية قياسية لخدمة الطباعة ثلاثية الأبعاد FDM المخصصة؟

على الرغم من أن المواد المتطورة مثل PEEK وألياف الكربون تتمتع بخصائص ممتازة، إلا أن سعرها الباهظ ووقت التطوير الطويل يمنعان استخدامها في النماذج الأولية في مرحلة مبكرة. يؤدي الانتقال إلى المواصفات الطبية PETG أو ABS (معتمدة من ISO10993 أو FDA) إلى تقليل تكلفة الخيوط بنسبة 15% مقارنةً بـ PEEK، كما يجتاز اختبارات المظهر والتجميع في منتصف المدة بأحمال خفيفة. إليك الطباعة الطبية ثلاثية الأبعاد FDM:

ميزة التكلفة: انخفاض الإنفاق على المواد بنسبة 85% مقابل نظرة خاطفة

سوف تكلفك PETG أو ABS من الدرجة الطبية 15% فقط من تكلفة خيوط PEEK؛ يمكن أن يوفر لك 200-500 دولار للكيلوغرام الواحد. لا تحتاج إلى الاحتفاظ برأس مالك في مواد باهظة الثمن عندما لا يزال لديك تغييرات يتعين عليك إجراؤها، ويمنحك ذلك إمكانية تكرار المزيد من التصميمات مقابل كل دولار تنفقه. يتيح خيار الطباعة ثلاثية الأبعاد FDM المتوافقة حيويًا تسريع سرعة الوصول إلى التجربة السريرية، والحفاظ على القدرة على التنبؤ والتحكم في تكلفة الطباعة ثلاثية الأبعاد FDM في نفس الوقت.

الامتثال التنظيمي: ISO10993 والمواد من فئة FDA

يمكن طلب كل من PETG وABS بشهادات ISO10993 وFDA التي تثبت توافقهما الحيوي، مما يتيح تتبعًا كاملاً لدفعة المواد لأغراض التدقيق. استمتع بجميع مزايا الحصول على أجزاء النموذج الأولي المتوافقة مع اللوائح التنظيمية دون إنفاق أموال إضافية على PEEK بفضل خدمة اختيار المواد FDM الاحترافية التي تطابق الشهادات المطلوبة مع مستوى الإرسال الذي وصلت إليه. يساعدك هذا المسار النموذج الأولي للطباعة ثلاثية الأبعاد FDM على تحسين حزمة الوثائق الخاصة بك للهيئات التنظيمية.

الملاءمة الوظيفية: اختبار التجميع خفيف الحمل

تتمتع الخيوط بقوة شد 40-50MPa وسطح خارجي مطبوع Ra<6.3μm، مما يجعلها مناسبة للتطبيقات التي تتضمن اختبارات الملاءمة والإسكان للنماذج الأولية غير المعقمة. يتم محاسبتك على ما تحتاجه من المواد وليس أكثر من ذلك، وبالتالي توفير التكلفة والوقت اللازم للتنفيذ. سيضمن بروتوكول التنظيمي لطباعة FDM ثلاثية الأبعاد توافق الأجزاء لديك مع متطلبات التدقيق.

<اقتباس>

من خلال اختيار الدرجة الطبية PETG أو ABS على PEEK للنماذج الأولية، يمكنك خفض تكاليف المواد بنسبة 85%، مع الاستمرار في الالتزام بـ معايير ISO 10993 والحصول على قوة ميكانيكية كافية. إن الشراكة مع خدمة طباعة FDM ثلاثية الأبعاد مخصصة باستخدام خيوط معتمدة تقلل من المخاطر المالية إلى الصفر في مرحلة التحقق. وبهذه الطريقة، يمكنك الحصول على نماذج أولية سريعة ورخيصة ويمكن تتبعها لأجهزتك الطبية.

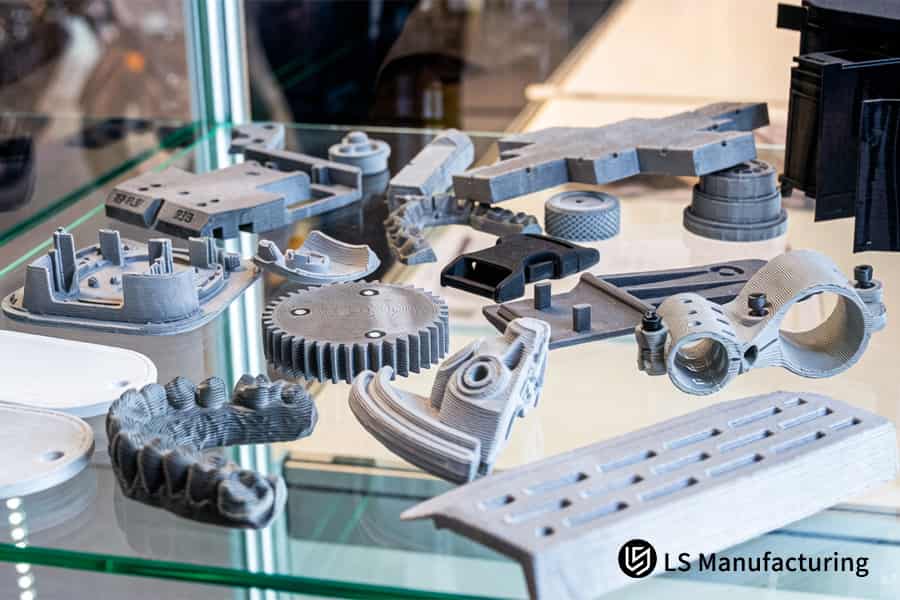

الشكل 4: تقوم الطباعة ثلاثية الأبعاد FDM ببناء تجميع وظيفي معقد متعدد المواد للتحقق الهندسي.

تصنيع LS خدمة الطباعة ثلاثية الأبعاد FDM المخصصة لمشعبات التهوية الطبية: هندسة PA-CF مع توفير أكثر من 40% في الوزن والتكلفة

واجهت إحدى الشركات العالمية الرائدة في تصنيع الأجهزة الطبية عقبة مهمة: متشعب جهاز التنفس الصناعي الخاص بها، المصنوع من الألومنيوم، تبلغ تكلفته 450 للقطعة الواحدة ويضاف إليه وزن 350 جرام غير ضروري. كان مطلوبًا أن يتحمل الحد الأدنى من الضغط 5MPa مع تلبية ظروف التعب والختم. الطباعة ثلاثية الأبعاد FDM من فئة الطيران والفضاء جاءت لإنقاذ تقنية باستخدام النايلون من ألياف الكربون:

تحدي العميل

كان سعر المشعب الأولي ذي المحاور الخمسة المصنوع من الألومنيوم 450 دولارًا للقطعة الواحدة، ومدة انتظار 14 يومًا، ووزنًا زائدًا يبلغ 350 جرامًا. تسبب اللحام الإضافي في خطر حدوث تسربات عبر خطوط التماس بسبب دورة الضغط، مما أدى إلى رفض 12% في دفعات النماذج الأولية. طلب العميل ضغطًا متتابعًا يبلغ ≥5 ميجا باسكال، ومقاومة إجهاد لمدة مليون دورة، وتقليل الوزن بنسبة 30%، وخفض التكلفة بنسبة 70%. وكانت طباعة FDM ثلاثية الأبعاد بأسعار معقولة هي السبيل الوحيد للخروج.

حل التصنيع LS

لقد اخترنا استخدام PA-CF مع تصميم هيكل متجانس حيث تم تخفيف الجدران إلى 1.2 مم، وتم ملء الأجزاء الداخلية بشبكة جيرويد بنسبة 35%. التكنولوجيا الخاصة بنا الخاصة بغرفة درجة الحرارة أثناء التبريد تضمن عدم وجود انفصال CF. ساعد طلاء التسلل الراتنجي بعد الطباعة للقنوات الداخلية في الحصول على ختم محكم مع ضغط تفاضلي 0.5MPa. هذا حل الطباعة ثلاثية الأبعاد FDM الصناعي قضى تمامًا على أعطال خطوط اللحام مع توفير 58% من المواد.

النتائج والقيمة

لقد أدت إعادة التصميم إلى تقليل وزن المشعب بمقدار 152 جرامًا (42%). تم خفض تكلفة القطعة من 450 دولارًا أمريكيًا إلى 65 دولارًا أمريكيًا، كما انخفض وقت التسليم من 14 يومًا إلى يومين. اجتاز الجزء بنجاح جميع اختبارات دورة الضغط ISO 10555 في المحاولة الأولى، متجاوزًا عملية التأهيل. بالنسبة للعميل، تم ترجمته إلى توفير 40% في تكلفة البرنامج و48 ساعة في دورة تكرار التصميم بدلاً من أسبوعين، مما يسمح بالدخول في تجربة سريرية 12 أسبوعًا مبكرًا.

<اقتباس>

من خلال استبدال الآلات المعدنية باستخدام الطباعة ثلاثية الأبعاد PA-CF FDM وتحسين هيكل الشبكة الشبكية في DFM، تمكن العميل من إنتاج مشعب خفيف الوزن وغير مكلف وسريع وموثوق به مثل الإصدار القديم. تسمح منهجية الطباعة ثلاثية الأبعاد FDM الجاهزة للإنتاج بحل معضلة الوزن والتكلفة والوقت للأجهزة الطبية المحمولة. إنه يحول الحد الذي يبلغ 450 دولارًا إلى أداة 65 دولارًا لإنشاء منصة تهوية من الجيل التالي.

بدءًا من 450 دولارًا للألمنيوم مع مهلة 14 يومًا إلى 65 دولارًا PA-CF مع التسليم خلال يومين وأخف وزنًا بنسبة 42%. هل تحتاج إلى نفس الشيء بالنسبة لمشعبك الطبي؟ اتصل بنا للحصول على عرض أسعار FDM محسّن من حيث التكلفة.

الأسئلة الشائعة

1. كيف يضمن تصنيع LS تفاوت الأبعاد بمقدار ±0.1 مم على أجزاء FDM المخصصة؟

يتم ذلك باستخدام تقنية الطباعة ثلاثية الأبعاد FDM الصناعية ذات الحلقة المغلقة الدقيقة مع الحفاظ على الغرف الساخنة عند درجة حرارة 80 درجة مئوية لتجنب انكماش التبريد، بالإضافة إلى تحسين مسار الأداة المناسب (DFM) لكل بلاستيك هندسي فردي. ويضمن هذا الدقة الدقيقة في جميع أنحاء حجم البناء بأكمله بغض النظر عن حجم وتعقيد الجزء الذي يتم تصنيعه.

2. ما هو الحد الأدنى لسمك الجدار الذي توصي به شركة LS Manufacturing لأجزاء FDM الدقيقة؟

نقترح أن يبلغ الحد الأدنى لسمك الجدار 1.2 مم والذي سيضمن ثلاثة محيطات على الأقل من البثق المستمر من أجل تجنب مشاكل الفجوات الدقيقة وتصفيح الطبقات. قد يؤثر سمك الجدار الرقيق على السلامة الميكانيكية وهو مناسب فقط للأجزاء التجميلية التي لا تتحمل الأحمال.

3. هل تستطيع شركة LS Manufacturing توفير مواد معتمدة متوافقة حيويًا للأجهزة الطبية؟

في الواقع، توفر شركتنا خيوط طبية معتمدة من USP Class VI وISO 10993 من PETG وPLA، تم تصنيعها من خلال طابعات FDM المتخصصة حتى لا يكون هناك أي تلوث. سيتم تضمين شهادة المواد وإمكانية تتبعها في كل طلب من الدرجة الطبية.

4. كيف يمكنك تحسين تكلفة طباعة FDM ثلاثية الأبعاد لأوامر الإنتاج بكميات صغيرة؟

تقوم شركتنا بتحسين تكلفة طباعة FDM ثلاثية الأبعاد لطلبات دفعات الإنتاج منخفضة الحجم من خلال التجميع الأمثل داخل غرفة البناء لتحقيق أقصى قدر من استخدام السعة لتشغيل الماكينة في كل عملية تشغيل ومن خلال استبدال الهياكل الصلبة بحشو وظيفي المشابك.

5. ما هي أفضل مواد FDM للأجزاء المعرضة لدرجات حرارة أعلى من 150 درجة مئوية؟

يُقترح بشدة أن يختار المرء مواد PEEK أو ULTEM 1010 لأنها تحتفظ بقوتها الميكانيكية وأبعادها حتى في ظل درجات حرارة ثابتة تصل إلى 150 درجة مئوية إلى 200 درجة مئوية. تُظهر هذه البوليمرات عالية الأداء مقاومة جيدة للمواد الكيميائية واللهب، وبالتالي فهي مناسبة للاستخدام في قطاعي الطيران والصناعة.

6. هل تقوم شركة LS Manufacturing بمراجعة رسومات CAD الخاصة بي قبل إصدار عرض أسعار مخصص لأجزاء FDM؟

بالطبع. يقوم مهندسونا ذوو الخبرة بإجراء فحص DFM متعمق وبدون تكلفة لجميع ملفات CAD ثلاثية الأبعاد التي تم تحميلها لتحديد أي تراكبات ومخاوف تتعلق بسمك الجدار ومناطق التسامح قبل إعطائك عرض أسعار مخصص. سيساعد هذا في منع حدوث أية مشكلات في مرحلة مبكرة من العملية.

7. كيف يمكنك حل مشكلة خشونة السطح (تدرج السلم) المتأصلة في طباعة FDM المخصصة؟

يتم تصغير خطوط الطبقات لدينا من خلال استخدام ارتفاعات صغيرة جدًا للطبقات، تتراوح من 50μm. يمكننا أيضًا تقديم خدمات ما بعد المعالجة مثل السفع بالخرز لنمنحك سطحًا غير لامع متسقًا، وتنعيم البخار الكيميائي لإنشاء سطح لامع، والإيبوكسي التقني لتحسين المتانة والمظهر. سيعتمد هذا على تشطيب السطح المطلوب.

8. ما هي المهلة الزمنية النموذجية لطلب خدمة نموذج FDM الصناعي في LS Manufacturing؟

يتم تنفيذ طلبات النماذج الأولية القياسية وشحنها في غضون 24-48 ساعة بفضل مزرعة الطابعات الآلية لدينا التي تعمل على مدار الساعة طوال أيام الأسبوع. يتم شحن الطلبات الأكثر تعقيدًا والتي تتضمن تجميعات وظيفية مع اختبارات مخصصة أو احتياجات ما بعد المعالجة المهمة في غضون 3-5 أيام.

الملخص

من الضروري اختيار المواد المناسبة وتحسين التصميمات عند استخدام تقنية الطباعة ثلاثية الأبعاد FDM لضمان تصنيع الأجزاء الدقيقة في التطبيقات الدفاعية بتكلفة منخفضة. استنادًا إلى تاريخها الغني في تصنيع عشرات الآلاف من الأجزاء ذات الجودة الصناعية باستخدام أحدث الطابعات ذات درجة الحرارة الثابتة ومتعددة المحاور ومجموعة واسعة من المواد التي تتراوح من ABS/PETG القياسي إلى PEEK/ULTEM من فئة الطيران، تقدم شركة LS Manufacturing خدمة تصنيع سريعة مخصصة مصممة خصيصًا لتلبية متطلباتك.

هل تجد صعوبة في جعل أجزائك خفيفة الوزن أو تواجه تكاليف عالية مرتبطة بشراء الأجزاء الآلية؟ لا تسمح باختيار المواد أو تكاليف المراجعة بعرقلة بحثك وتطويرك. انقر هنا للحصول على [الحصول على تقييم مجاني لسوق دبي المالي وعرض الأسعار في الوقت الفعلي]، حيث سنقدم تقريرًا مخصصًا عن العملية وعرض أسعار مباشر للمصنع في أقل من ساعتين.
