نصائح مخصصة لتصميم القطع بالليزر للتحكم في تشوه المنطقة المتضررة بالحرارة

خدمة القطع بالليزر المخصصة هي طريقة معالجة حرارية باستخدام الحاسب الآلي بدون تلامس لصنع أجزاء معدنية دقيقة. إنه يتعامل بشكل فعال مع المشكلات الرئيسية المتعلقة بالالتواء الناتج عن المناطق المتأثرة بالحرارة (HAZ) والضغوط المتبقية غير المستقرة أثناء قطع أجزاء الكربيد الرقيقة شديدة الصلابة. من خلال تحسين التصميم المسبق من خلال التصميم من أجل قابلية التصنيع (DFM) والتحكم الدقيق في ديناميكيات حوض الصهر بالليزر، يمكن التحكم في التشوه الحراري بشكل مستمر في حدود 0.05 مم دون المساس بعمر الكلال لحواف الأجزاء.

عندما يؤدي قطع ألياف الليزر عالية الطاقة من السبائك الصلبة ذات الجدران الرقيقة إلى تحول حافة الشق HAZ إلى الانحناء الإجمالي للقطعة والمتبقي إجهاد الشد وعدم الاستقرار على المستوى الجزئي، والذي يؤدي بدوره إلى مشاكل التجميع ويزيد من التكلفة الإجمالية للمعالجة الثانوية. تتناول هذه الورقة القواعد الهندسية الأساسية للتحكم في التشوه المتبقي باستخدام الأساليب الكمية، بدءًا من التصميم من أجل التصنيع والتحكم في حوض الذوبان.

نظرة عامة على المعلمة الأساسية للتحكم في تشوه HAZ

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> أبعاد التحكم عتبة المؤشر الكمي تأثير التحسين الفعلي الأجزاء النموذجية القابلة للتطبيق <تر> تباعد الشق الآمن d ≥ 1.5t (t هو سمك اللوحة) تقليل ذروة الضغط المتبقي بنسبة 45% شبكة تبديد الحرارة عالية الكثافة، غطاء حماية <تر> معلمات الغاز المساعدة 0.8-1.2MPa نيتروجين نقي حد عمق HAZ ≥0.03 مم فولاذ مقاوم للصدأ حساس ورقيق الجدران أقل من 1 مم <تر> تصميم تحرير بطيء للزوايا الحادة زاوية مستديرة R0.15 + مسار قوس التأرجح الخارجي انخفضت درجة حرارة الذروة المحلية إلى أقل من 420 درجة مئوية هيكل من نوع التجميع المثني، ومبيت الأدوات <تر> تحسين مسار الأدوات خوارزمية القطع المجزأة تقليل تركيز الضغط الهندسي 68% أجزاء هيكلية صلبة ذات نسبة عرض إلى ارتفاع كبيرة

الوجبات الرئيسية

• حد تراكم الحرارة الديناميكي: يتم التحكم في التباعد الدقيق بين الشقوق من خلال مؤشر مقيد قدره d 1.5t (حيث t هو سمك اللوحة) لتجنب خشونة الحبوب عن طريق تراكب حرارة حوض السباحة المنصهر.
• حدود ديناميكيات الغاز: مع 0.8-1.2MPa نيتروجين نقي عالي الضغط باستخدام فوهة دون سرعة الصوت للفولاذ المقاوم للصدأ الحساس ذي الجدران الرقيقة (أقل من 1 مم)، يمكن قمع القيمة المحددة لعمق HAZ المجهري في حدود 0.03 مم.
• فوائد إعادة هيكلة العملية: من خلال تقديم مسارات متقطعة لتحرير الضغط الحراري وخوارزميات توهين طاقة النبض، يمكن تقليل التشوه المتبقي للأجزاء الكابولية المرنة الدقيقة بنسبة تزيد عن 75%.

لماذا تختار خدمة القطع بالليزر المخصصة من شركة LS Manufacturing لتقليل التشوه الحراري؟

يمكن لخدمة القطع بالليزر المخصصة التي طورتها شركة LS Manufacturing، من خلال التدخل الوقائي في DFM والتحكم في العملية الكاملة، تقليل خطر التشوه الحراري في الأصل والحفاظ على استقرار الأبعاد أثناء الإنتاج بكميات كبيرة. نظرًا لأن اختبارنا للحلقة المغلقة لمدة ثلاثة أشهر على مشروع غمد المشرط الطبي، فإن تحسين معلمات المعدات لا يزيد عن 30% من تقليل التشوه، في حين أن 70% من الأخطاء لا تزال في مرحلة التصميم المبكرة.

يجرب العديد من العملاء، بعد طلب الأجزاء المشوهة، كل الوسائل الممكنة لتحسين سرعة القطع والطاقة للتخلص من اختناق الجودة، وقد تم تجاهل منطق التوصيل الحراري في عملية التصميم.

<اقتباس>

في ISO وفقًا لمعايير 9013:2017، يتم تصنيف جودة الحافة للأجزاء المقطوعة حراريًا بناءً على الخشونة والتصاق الخبث وعمق HAZ، وتحدد متطلبات الدرجة الدقيقة الحد الأقصى لـ HAZ. عمق 0.1 ملم.

على الرغم من الالتزام بهذا المعيار، فإن فريق سوق دبي المالي لدينا سيتدخل في التصميم الجزئي حيث يتم تحديد التصميم في عملية مراجعة الطلب، من أجل تحديد المخاطر المحتملة من مساحة الشق، والتعامل مع زاويته الحادة، وموقع الثقوب، ويتم دمجها مع نظام مراقبة الصور الحرارية المحورية عبر الإنترنت، ونقوم بإجراء التحكم في الحلقة المغلقة بشكل عام. تشتمل الأجزاء النهائية التي يتم تسليمها لدينا عادةً على عمق HAZ يتم التحكم فيه في حدود 0.05 مم، عندما تحتاج الصناعة إلى 0.25 مم للحصول على درجة الدقة.

يعد تحسين DFM لمرحلة ما قبل الإنتاج الطريقة الأكثر فعالية من حيث التكلفة والأكثر كفاءة للتحكم في التشوه الحراري. اتصل بفريق خدمة القطع بالليزر في سوق دبي المالي للحصول على تقييم أولي مجاني لمخاطر تشوه الأجزاء واقتراحات تحسين التصميم، مما يؤدي إلى تقصير دورة التجربة والخطأ في البحث والتطوير بشكل كبير.

هل يمكن الحفاظ على عامل تباعد آمن بين الشقوق لتجنب تأثيرات التراكب الحراري في تصميم الأجزاء المخصصة المقطوعة بالليزر؟

وفقًا التصميم المخصص للأجزاء المقطوعة بالليزر، يجب أن تكون المسافة بين الشقين المتجاورين والشبكة الكثيفة أقل أكثر من 1.5 مرة من سمك اللوحة لتصبح منطقة حاجز حراري، وبهذه الطريقة يتم تجنب تراكب التوصيل الحراري الثانوي للبرك المنصهرة المجاورة.

إرشادات تصميم التباعد الآمن للتراكب الحراري

1. متطلبات العتبة الأساسية: يجب ألا يفي التباعد من المركز إلى المركز بين الشقوق فحسب، بل يجب أيضًا أن يلبي بشكل صارم المتطلبات الإجبارية d≥1.5t، حيث t هو السُمك الاسمي للوحة.
2. بيانات الإثبات: تشير محاكاة الاقتران الحراري والميكانيكي للعناصر المحدودة ثلاثية الأبعاد إلى أنه عند يتم تغيير التباعد من 1.0t إلى 1.5t، ويتم حظر تأثير التراكم الحراري للقطع بالليزر بالكامل تقريبًا، وتنخفض ذروة الإجهاد المتبقي بمقدار 45%.
3. اختيار التصميم: هذا هو في الواقع الحد الأدنى من إجراءات التحكم في نصائح تصميم القطع بالليزر. تم إصلاح معلمة التباعد كشرط إلزامي في مرحلة نمذجة CAD حتى لا يسمح بضغط مسافات المعالم أثناء مرحلة التخطيط اللاحقة.

بكل بساطة، يشبه الأمر ترك حاجز نار واسع بما فيه الكفاية بين حفرتي نار متجاورتين بحيث لا يمكن فرض النار ولن يتسبب في هارب موضعي لدرجة الحرارة.

حل المشتت الحراري الاصطناعي للحالات القصوى

1. معايير التنشيط: يتم تشغيله عندما تكون كثافة ميزات الجزء عالية جدًا وتكون المساحة الفعلية غير قادرة على تلبية متطلبات التباعد بمقدار 1.5 طن.
2. طريقة التنفيذ: يتم إدخال فتحات وهمية بين الميزات الكثيفة كمخازن مؤقتة للمشتت الحراري الاصطناعي لتحسين انتظام توزيع شق القطع بالليزر. يعد هذا مكملًا قويًا للتحكم في تشوه HAZ.
3. قيمة الإنتاج: فهو يمنع تراكب الحرارة ومسار التوصيل من مصدر التخطيط، وبهذه الطريقة لا يتعلق الأمر فقط بمخاطر تزييف الدفعات أثناء الإنتاج الضخم على نطاق واسع.

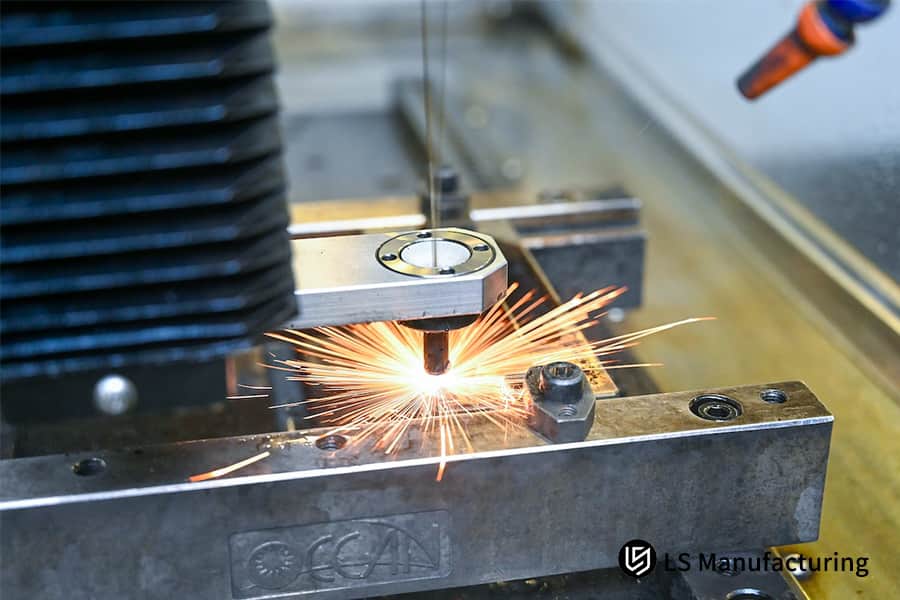

الشكل 1: عامل يقوم بلحام هيكل معدني باستخدام شرارات ساطعة.

لماذا يجب تحديد عروض الوصلات الدقيقة بشكل صحيح للتحكم في تسطيح الحواف في خدمة القطع بالليزر في سوق دبي المالي؟

في مواصفات خدمة القطع بالليزر في DFM، يجب الحفاظ على حجم المفاصل الدقيقة (المفاصل الدقيقة) بشكل صارم في نطاق 0.4 إلى 0.6 مم، لذلك أن تحرير الضغط الداخلي والضغط اللحظي الناتج عن التفكيك بعد القطع يكون في حده الأدنى، وأنه يتم الحفاظ على صلابة القص الإجمالية للوحة الرقيقة.

المواصفات الأساسية للموصل الصغير

• حد العرض: يجب أن يكون عرض الموصل الصغير نصف سمك اللوحة. يُنصح بنطاق عرض يتراوح بين 0.4 و0.6 مم للألواح الرفيعة العادية.
• التزامات العمق: عمق الموصل الصغير المحجوز هو 0.15 مم مطابق لجميع الحالات، مما يوفر توازنًا جيدًا بين صلابة اللوحة وسهولة التفكيك.
• الدقة: عندما تكون المعلمات ضمن الحدود، يكون مؤشر تسطيح حافة القطع بالليزر رائعًا، ويمكن الحفاظ على استقامة حافة الجزء عند تشوه 0.02 مم لكل 100 مم، وهو معيار تسليم على مستوى الدقة لخدمة القطع بالليزر الدقيقة.

معايير الاختيار للأشكال الهيكلية المختلفة

• دعم ثابت من طرفين: الأكثر ملاءمة للألواح الرفيعة العادية ذات المساحة الكبيرة، مع أقوى صلابة للقص.
• كابولي ذو طرف واحد: مناسب للأجزاء الطويلة والضيقة، مما يتيح تحرير الضغط بشكل أكثر اتساقًا.
• التناوب: هذه الطريقة مناسبة للأجزاء ذات الشكل غير المنتظم المكتظة بكثافة، مما يزيد من كفاءة تخطيط وصلات القطع بالليزر، يقلل من ذروة الضغط المتولد أثناء الفصل، ويساعد في الإدارة التفصيلية للقطع بالليزر في المناطق المتضررة من الحرارة.

ببساطة، يعمل الموصل الصغير كمفصل بين الجزء والهيكل العظمي للوحة. إن فتح موصل صغير بحجم مناسب سهل التمزيق سيضمن عدم ارتخائه أثناء المعالجة، مع عدم تمزيق الحواف عند الإزالة.

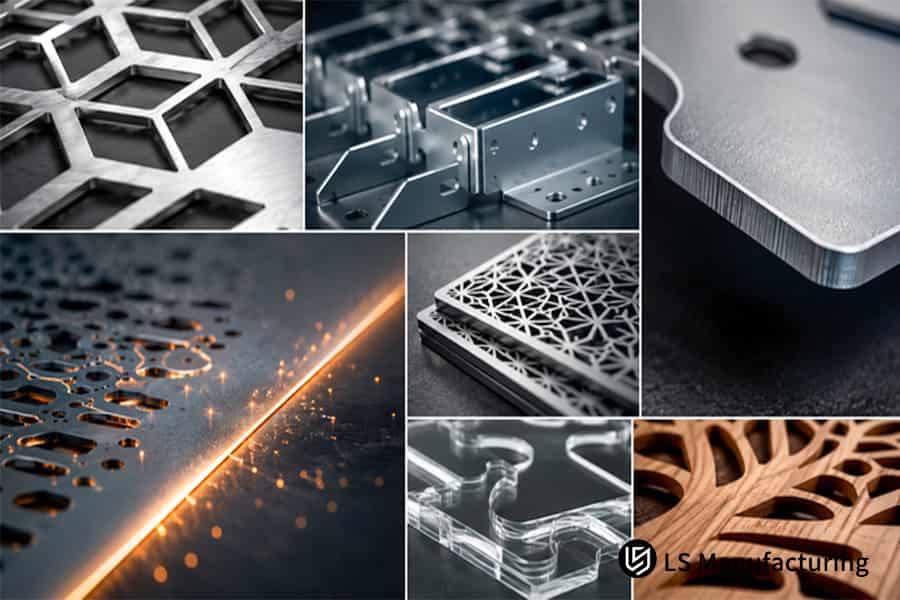

الشكل 2: لقطة مقربة لمعدن مقطوع بالليزر مع وصلات دقيقة.

كيف يؤدي دمج مسارات تخفيف الزوايا إلى إيقاف انصهار الزوايا الحادة في خدمة قطع المعادن الرقيقة بالليزر؟

في خدمة قطع المعادن الرقيقة بالليزر، تتمثل إحدى طرق منع شعاع الليزر من التسبب في احتباس مفرط للطاقة في تصميم زوايا مستديرة أو دائرة تخفيف طاقة الليزر بقوس تأرجح خارجي. ونتيجة لذلك، سيتم منع حرق الزوايا الموضعي وتشوه انهيار الذوبان تمامًا.

مبدأ الهروب من طاقة الزوايا الحادة

1. خصائص الحركة: عندما يتحرك رأس الليزر إلى زاوية نوع أقل من 45 درجة، فإن تغيرات التسارع والتباطؤ المحوري تؤدي إلى انخفاض مفاجئ في السرعة.
2. تأثير تراكم الحرارة: يؤدي انخفاض السرعة إلى زيادة مفاجئة في مدخلات الحرارة لكل وحدة مساحة، ونتيجة لذلك، ذوبان المواد المحلية بشكل مفرط وانهيار الحواف.
3. تأثير الجودة: تؤدي البقع المفرطة الذوبان إلى خشونة الحبوب وهو عامل مباشر يقلل من جودة زاوية القطع بالليزر ويقلل من مقاومة التعب للجزء أثناء الثني. وهذا هو أحد الأسباب الرئيسية التي تدفع المرء إلى توخي الحذر الشديد أثناء نصائح تصميم القطع بالليزر.

نظام تحسين الإصدار البطيء متعدد المستويات

1. المخطط الأساسي: يمكن إدخال شريحة انتقال نصف قطرها 0.15 مم إلى الزاوية الداخلية لتقليل تباين السرعة أثناء المنعطفات.
2. المخطط المتقدم: باستخدام مسار أداة حلقة قوس التأرجح الخارجي، يتم نشر مدخلات الطاقة من خلال تحسين مسار القطع بالليزر، مما يسمح بضبط درجة حرارة الذروة المحلية تم تخفيض درجة الحرارة من 980 درجة مئوية إلى أقل من 420 درجة مئوية.
3. المخطط الأفضل: إنه مدمج مع تعديل الطاقة في الوقت الحقيقي PWM، والذي يسمح بتقليل السرعة الزاوية ودورة عمل النبض بشكل متزامن. هذا هو الحل القياسي عمومًا لمعالجة الزوايا الحادة في تصميم الأجزاء المخصصة المقطوعة بالليزر.

بعبارات بسيطة، هذا يشبه القيادة تمامًاقيادة السيارة: يفضل المرء إبطاء السرعة والانعطاف بعناية، بدلاً من استخدام المكابح بشكل حاد والانعطاف بشكل مفاجئ، لتجنب تراكم الطاقة عند المنعطف مما قد يؤدي إلى تصادم من الخلف.

يعد التعامل مع الزوايا الحادة تفصيلًا أساسيًا في نصائح تصميم القطع بالليزر، حيث يحدد بشكل مباشر معدل نجاح ثني الأجزاء ذات الجدران الرقيقة. قم بتنزيل المستند التعريفي التمهيدي الخاص بتصميم DFM للقطع بالليزر للوصول إلى المواصفات الكاملة لتصميم الميزات ودراسات حالة الإنتاج الضخم.

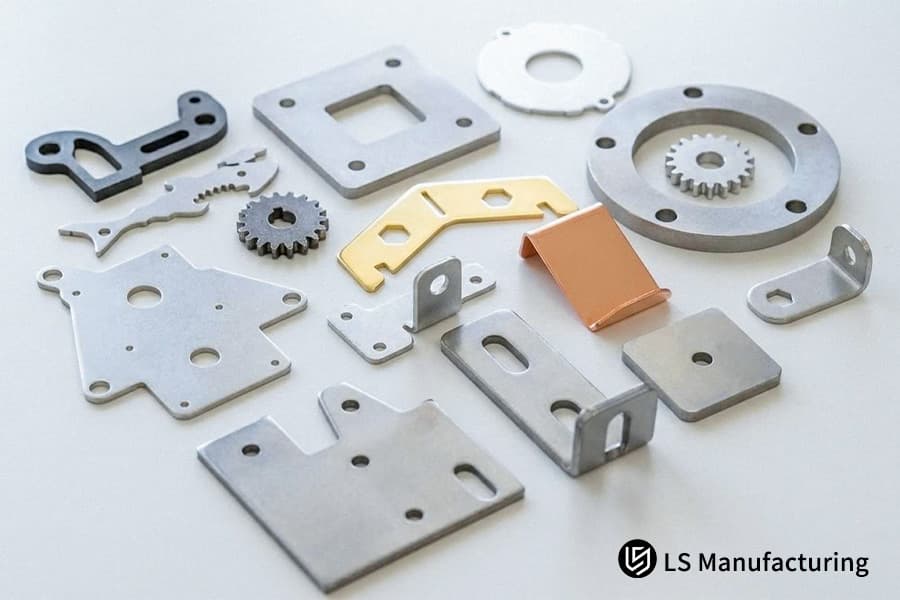

الشكل 3: الأجزاء الدقيقة المقطوعة بالليزر مع مسارات إغاثة الزوايا.

لماذا يؤدي تحديد مواقع الثقب خارج الموقع إلى حماية الملامح النهائية في القطع بالليزر للمنطقة المتأثرة بالحرارة؟

مخطط التحكم في يجب أن يضبط نظام القطع بالليزر للمنطقة المتأثرة بالحرارة دائمًا نقطة العبور في منطقة الخردة بما لا يقل عن 1.5 مم من خط محيط المنتج النهائي، ويستخدم قطعًا حلزونيًا تدريجيًا لـ عزل طاقة الانفجار ذات درجة الحرارة العالية بشكل كامل عند نقطة الثقب عن المحيط الخارجي للمنتج النهائي.

ثقب آلية توصيل الضرر الحراري

• خصائص الطاقة: تنتج عملية ثقب ألياف الليزر انفجارات حرارية عنيفة ومخلفات جسيمية مقذوفة تؤدي إلى خشونة الحبوب الموضعية.
• نطاق التأثير: باستخدام أسلوب التثقيب باستخدام القطع بالليزر، سيكون نصف القطر المتأثر بالحرارة حوالي 1 مم. قد يؤدي القطع المباشر إلى إلى الحصول على حافة محيطية ذات صلابة عالية جدًا.
• المخاطر اللاحقة: يمكن أن تتسبب طبقة الحافة الصلبة الناتجة عن القطع بالليزر في حدوث تشققات أثناء عمليات الثني أو التمدد. لذلك، تصبح المشكلة الحرجة التي يجب أن تتحكم فيها خدمات القطع بالليزر الدقيقة.

مواصفات تصميم الثقب المعزول

• مسافة الإزاحة: أحد الشروط الأساسية للحفاظ على سلامة محيط القطع بالليزر هو جعل نقطة الثقب على بعد 1.5 مم على الأقل من خط محيط المنتج النهائي ولكن داخل منطقة الخردة.
• مسار الثقب: يتم تحديد مسار حلزوني نوتيلوس للحصول على أنعم ثقب ممكن، وتجاوز التغييرات المفاجئة الناجمة عن الثقب في الخط المستقيم.
• النتائج الفعلية: يصبح شكل الصلابة الدقيقة للحافة على طول الفولاذ المقاوم للصدأ نتائج منتظمة ولا توجد نتائج تصلب موضعي بعد تطبيق هذا المعيار. وهي الآن أحد متطلبات خدمة القطع بالليزر المخصصة لهذه العملية.

ولاستخدام تشبيه بسيط، فإن الأمر يشبه إطلاق مفرقعات خارج الجدار، حيث من الصعب أن يمس الانفجار الأجزاء الموجودة بالداخل.

هل يمكن أن يؤدي اختيار غاز النيتروجين المساعد على الأكسجين إلى تضييق مصفوفة الحدود في خدمة القطع بالليزر الدقيقة؟

استخدام النيتروجين النقي عالي الضغط بقدرة 1.0-1.5 ميجا باسكال كغاز مساعد في يمكن لخدمة القطع بالليزر الدقيقة تفجير المعدن المنصهر بسرعة من الشق باستخدام تأثير الطاقة الحركية. كما أنه يستفيد من حرارة التبخير الكامنة للتخلص من الحرارة الزائدة، وبالتالي يمنع تفاعل الأكسدة الطاردة للحرارة ويقلل المنطقة المتأثرة بالحرارة.

جدول مقارنة تأثيرات القطع بمساعدة النيتروجين والأوكسجين

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> أبعاد المقارنة نيتروجين نقي عالي الضغط (99.99%) الأكسجين التقليدي <تر> سمك طبقة الأكسيد عند القطع 0μm 25 ميكرومتر فما فوق <تر> عمق HAZ المجهري ≥0.03mm 0.12 ملم فما فوق <تر> تدرج صلابة الحافة مستقر بدون تغييرات مفاجئة تقلبات كبيرة <تر> توافق اللحام اللاحق ممتاز، لا يحتاج إلى معالجة مسبقة عامة، يلزم طحن طبقة الأكسيد <تر> المواد القابلة للتطبيق الأجزاء الدقيقة مثل الفولاذ المقاوم للصدأ وسبائك التيتانيوم ألواح عادية من الفولاذ الكربوني السميك

الاختلافات في تأثيرات الغاز المساعدة

• آلية التفاعل: نظرًا لأن النيتروجين هو غاز تطهير لا يشارك في أي تفاعل كيميائي، فإنه لن يسبب أكسدة ولا يطلق حرارة، في المقابل، يمكن للأكسجين إحداث تفاعل احتراق وإطلاق حرارة إضافية.
• أداء فحص المعادن: بعد استخدام تصميم لديناميكيات الغاز المقطوعة بالليزر المُحسَّن للنيتروجين، تحت فحص المعادن 1000x بالمجهر، وجد أن الأسطح المقطوعة بالنيتروجين لا تحتوي على طبقة أكسيد وأن حجم الحبوب موحد.
• تأثير الأداء: نظرًا لأن صلابة الحافة أفضل بالنسبة للأجزاء المقطوعة بالنيتروجين، فإن احتمالية الانحناء والتشقق بعد ذلك تقل بنسبة تزيد عن 80%، مما يجعل النيتروجين أمرًا أساسيًا في تحسين أداء الأجزاء التي يتم الحصول عليها من خلال خدمات القطع بالليزر المخصصة.

<اقتباس>

ASTM B983-21 ينص المعيار على ألا يتجاوز سمك طبقة الأكسيد على سطح المعدن بعد القطع الدقيق بالليزر 5 ميكرومتر، وإلا فسيؤثر ذلك على التصاق اللحام والطلاء لاحقًا.

باعتبارنا غازات صديقة للبيئة وأكثر اقتصادية، قمنا بتطوير معلمات ضغط النيتروجين المستهدفة للفولاذ المقاوم للصدأ وسبائك التيتانيوم بسماكات مختلفة لضمان أن تكون الأسطح المقطوعة عند معايير الدقة أو أعلى منها.

تحسين معاملات ديناميكيات الغاز

• قطر الفوهة: يوصى باستخدام 1.5 مم - 2.5 مم ليناسب عروض الشق المختلفة.
• الارتفاع فوق اللوحة: تم تعديله إلى 0.5-0.8 ملم للاستفادة الكاملة من استخدام تطهير الطاقة الحركية.
• مطابقة الضغط: بالنسبة للجدران الرقيقة التي يقل سمكها عن 1 مم، 0.8-1.2 ميجاباسكال، ونحن قادرون على زيادة الضغط حتى 1.5 ميجا باسكال للألواح الأكثر سمكًا، وبهذه الطريقة يتم تحسين كفاءة إدارة حرارة القطع بالليزر ومواصلة تعزيز تأثير التحكم في القطع بالليزر في المنطقة المتأثرة بالحرارة.

وبعبارة أخرى، فإن قطع الأكسجين يشبه الحرق والنفخ في نفس الوقت، مما يؤدي إلى زيادة درجة حرارة القطع، يشبه قطع النيتروجين استخدام الهواء البارد عالي الضغط لنفخ المعدن المنصهر مباشرة، مما يزيل الحرارة بشكل أسرع ويؤدي إلى قطع أنظف.

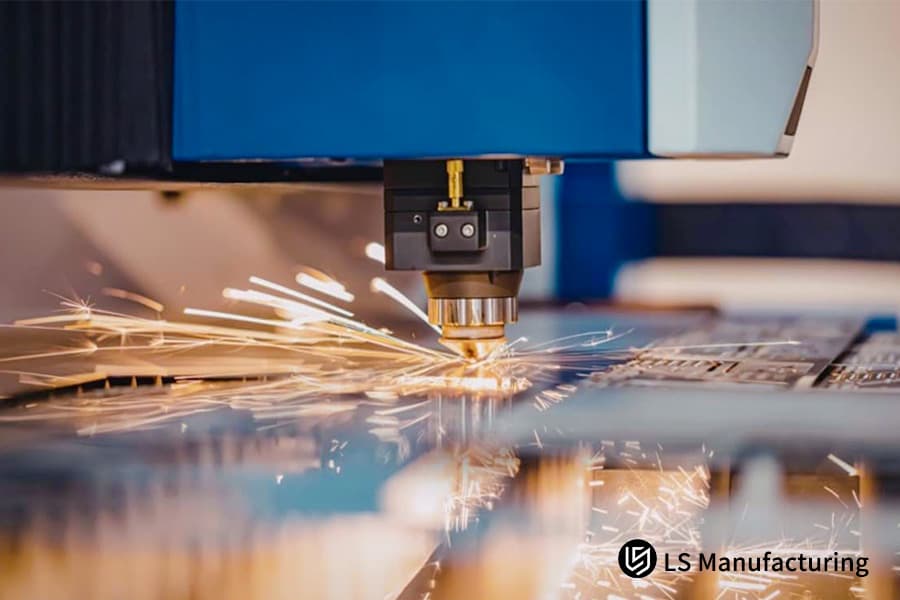

الشكل 4: آلة القطع بالليزر CNC أثناء العمل مع تطاير الشرر.

هل سيؤدي تنفيذ مسارات القطع المجزأة إلى توزيع التدرجات الحرارية القصوى في خدمة القطع بالليزر المخصصة؟

من أجل تحسين عملية خدمة القطع بالليزر المخصصة، يمكن تحقيق تحسين كبير من خلال استخدام مسارات القطع المجزأة في تخطيط CAM وتطبيق مبدأ الفصل المكاني. سيؤدي هذا الأسلوب إلى فصل تراكم الحرارة المستمر وتوفير وقت تبريد طبيعي للهواء لميزات القطع.

عيوب تراكم الحرارة في القطع المستمر

1. تراكب درجة الحرارة: قد يتسبب القطع المستمر في تأثير التراكب الحراري للقطع بالليزر، مما يؤدي إلى تراكم الحرارة على طول مسار القطع، وبالتالي رفع درجات الحرارة المحلية فوق درجة التليين نقطة مادة الورقة.
2. التشوه: تلتف الأجزاء الطويلة ذات الشكل الشريطي على طول الجوانب الطويلة وتصبح متموجة، مما يؤدي إلى تسطيح ليس بالمستوى المطلوب.
3. القيود: رفع السرعة وحده لن يعالج المشكلة، في الواقع، قد يتسبب في انخفاض جودة السطح المقطوع. ولهذا السبب، لا يُنصح بتحسين المعلمة الواحدة في نصائح تصميم القطع بالليزر.

منطق تصميم مسار الانتقال المجزأ

1. الفصل المكاني: يتم ترتيب ترتيب معالجة المعالم المجاورة بحيث تتم معالجة المناطق ذات المسافات الأكبر أولاً.
2. نافذة التبريد: من خلال التخطيط المدروس لتسلسل القطع بالليزر، يتيح الفاصل الزمني للقفز وقت تبريد طبيعي للمناطق المعالجة.
3. البيانات المقاسة: تكشف بيانات التصوير الحراري الداخلي بالأشعة تحت الحمراء أن هذه الطريقة يمكنها تقليل تركيز الضغط عند نقاط هندسية بنسبة 68%، ولهذا السبب، تعد بمثابة تقنية أساسية لتحسين المسار لتحقيق التحكم في تشوه HAZ.

بعبارات بسيطة، يمكن مقارنتها بتحميص أجزاء مختلفة من الخبز واحدة تلو الأخرى بدلاً من التركيز على مكان واحد دون انقطاع، بسبب تجنب التسخين الزائد والتشوه الموضعي.

يعد مسار الأدوات المعقول أمرًا أساسيًا لتقليل التكلفة وتحسين الكفاءة في خدمات القطع المخصصة بالليزر. أرسل الرسومات الجزئية ومتطلبات الدفعة، ويمكننا تقديم حساب مجاني لتكاليف المعالجة المخصصة ووقت التسليم المقدر.

لماذا يفشل ضبط المعلمة الفردية في ترويض Warpage الماكرو في مشاريع خدمة قطع المعادن الرقيقة بالليزر؟

مجرد زيادة سرعة الليزر لن يكون قادرًا على منع التشوه تمامًا عند قطع المعادن ذات الجدران الرقيقة باستخدام الليزر في مشاريع خدمة قطع المعادن الرقيقة بالليزر. بعد كل شيء، يقترن انتقال الحرارة في شق الليزر بالإضافة إلى إجهاد الشد المتبقي خارجه بشكل غير خطي. علاوة على ذلك، فإن التحكم في ذروة الطاقة اللحظية والانتشار الحراري هو ما يؤدي إلى التوازن الديناميكي للمسبح المنصهر.

جدول مقارنة بين أوضاع الموجات المستمرة والليزر النبضي

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛ الارتفاع: 284.203 بكسل؛" border="1"> <الجسم> أبعاد المقارنة وضع الموجة المستمرة (CW) وضع النبض المعدل (Q-CW) خصائص الإدخال الحراري إدخال مستمر ومستقر، وتراكم سريع للحرارة. إدخال متقطع، نافذة تبريد مدمجة عمق HAZ ذو الجدران الرقيقة أكثر من 0.1 ملم أقل من 0.03 ملم سمك اللوحة المطبق أكثر من 3 ملم لوحة رفيعة دقيقة أقل من 2 مم الهيكل المعدني للحافة المعرضة للتحول المارتنسيتي حجم الحبوب موحد وثابت كفاءة المعالجة عالية منخفض قليلاً، حوالي 75% من الموجة المستمرة

قيود تعديل المعلمة الفردية

• تأثير الاقتران: ترتبط الموصلية الحرارية وإجهاد الشد المتبقي بدرجة كبيرة بطريقة غير خطية، ويمكن أن يؤدي تغيير معلمة واحدة فقط إلى تدهور مؤشرات الأداء الأخرى.
• العيوب المعدنية: مجرد رفع السرعة يؤدي إلى توزيع غير متساوٍ للطاقة البؤرية مما يؤدي بدوره إلى كسر استقرار التحكم في المعادن بالقطع بالليزر ويسبب تشوهًا تحويل الأوستينيت إلى مارتنسيت.
• إزالة عنق الزجاجة: قد يؤدي الجمع بين القوة والسرعة وحدهما إلى تقليل التشوه بنسبة 30% فقط وليس أكثر، وهو ما لا يكفي لاختراق اختناقات الجودة. يعد هذا من العيوب الرئيسية لخدمات القطع بالليزر المخصصة.

طرق معايرة الاقتران متعدد المتغيرات

• المعادلة المركزية: يتم إجراء اقتران معلمات القطع بالليزر من خلال صيغة الإدخال الحراري E = P/v للحفاظ على إدخال الحرارة لكل وحدة طول تحت السيطرة.
• اختيار الوضع: يفضل وضع النبض Q-CW للأجزاء ذات الجدران الرقيقة الأقل من 2 مم للتحكم في ذروة الطاقة اللحظية.
• مطابقة الوقت: تتم مطابقة دورة عمل النبض ودورة التبريد بعد تقييم ثابت وقت الانتشار الحراري للمادة لتحقيق هدف التحكم في تشوه HAZ من وجهة نظر العملية.

باختصار، التحكم في التشوه الحراري يشبه إلى حد ما ضبط درجة حرارة الماء، فلا يمكنك تشغيل صنبور الماء الساخن دون التفكير حيث يتعين عليك ضبط كل من صنابير الماء الساخن والبارد جنبًا إلى جنب للحصول على درجة الحرارة التي تريدها.

كيف يعيد ليزر البيكو ثانية النبضي القصير جدًا تعريف الحدود الحرارية لتصميم الأجزاء المخصصة المقطوعة بالليزر؟

جزء قطع ليزر مخصص متطور مصمم ليكون دقيقًا للغاية مع منع التشوه على مستوى دون الميكرون الذي يحتاج إلى ألياف ليزر عالية الطاقة تبلغ 1064 نانومتر. ينتمي هذا النوع من الليزر إلى فئة الذوبان الحراري. ومع ذلك، يعمل ليزر البيكو ثانية على مبدأ الاجتثاث البارد الذي يمكنه كسر الروابط الجزيئية مباشرة دون أي منطقة متأثرة بالحرارة.

جدول مقارنة أداء المعالجة بليزر الألياف وليزر البيكو ثانية

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> أبعاد المقارنة ليزر الألياف التقليدي ليزر بيكو ثانية فائق السرعة <تر> آلية المعالجة إزالة الذوبان الحراري كسر الروابط الجزيئية بالاستئصال البارد <تر> سمك طبقة إعادة صهر الحواف ≥2μm 0μm <تر> عمق HAZ 0.015-0.05 ملم قريب من 0 <تر> دورة المعالجة للوحة رفيعة 0.2 مم تقريبًا. 8 ثواني/قطعة تقريبًا. 25 ثانية/قطعة <تر> تكلفة الاستهلاك لكل ساعة تقريبًا. 12 دولارًا تقريبًا. 45 دولارًا <تر> السيناريوهات القابلة للتطبيق إنتاج الأجزاء الدقيقة بكميات كبيرة مكونات دقيقة ذات متطلبات دقة فائقة

الفرق بين مبدأين لعمل الليزر

• ألياف الليزر: يقوم شعاع الليزر الناتج عن ألياف الليزر بتسخين سطح قطعة العمل بشكل أساسي لإذابته. تتضمن هذه الطريقة التوصيل الحراري والمنطقة المتأثرة بالحرارة (HAZ) وهي جيدة لإنتاج الحجم.
• ليزر البيكو ثانية: تتسبب النبضات القصيرة جدًا في كسر الروابط الجزيئية مباشرةً مع عدم وجود توصيل حراري فعليًا، لذلك يمكن إجراء المعالجة "باردة" تقريبًا.
• حدود القدرة: بالنسبة للأجزاء التي تتطلب تشوهًا أقل من 0.02 مم، ستفشل ألياف الليزر في تلبية المتطلبات وستكون هناك حاجة إلى معالجة البيكو ثانية. ويتعلق هذا أيضًا بتصنيف دقة القطع بالليزر.

معايير أساس قرار الاختيار في عملية التصنيف الأساسية

• الدقة أولاً: إذا كان الجزء يتطلب دقة دون الميكرون ولا يوجد منطقة خطرة، فإن ليزر البيكو ثانية هو الاختيار الواضح للتكنولوجيا.
• الميزانية أولاً: بالنسبة للعناصر الروتينية ذات التفاوت المسموح به 0.03 مم، يعد ليزر الألياف أكثر فعالية من حيث التكلفة.
• التسوية الجيدة: يعتبر إنشاء شجرة قرارات عائد الاستثمار لتتناسب مع عمليات القطع بالليزر بين متطلبات الدقة وتكاليف الإنتاج الضخم، وتحديد نقطة التوازن المثالية. الطريقة الأساسية لاختيار العملية في خدمات القطع بالليزر في سوق دبي المالي.

وبعبارة أخرى، فإن ليزر الألياف يشبه إلى حد ما قطع الكعكة بسكين عادي، مع ترك مسافة بادئة صغيرة وتشوه، في حين أن ليزر البيكو ثانية يشبه شعاع الليزر الذي يبخر الهواء تمامًا - فهو غير ملامس وغير مضغوط مع عدم وجود تشوه تقريبًا.

دراسة الحالة: تعمل شركة LS Manufacturing على تحسين عملية القطع بالليزر لقضبان توجيه الروبوتات شديدة التحمل

تحديات العملاء

استخدم مشروع تطوير الروبوت الجراحي أغلفة مشرط رفيعة ونابضة بالحياة من الفولاذ المقاوم للصدأ بسمك 0.5 مم، مصنوعة من SUS301، مع أخاديد لتخفيف الضغط كثيفة جدًا ومرتبة بشكل وثيق بنمط عرض 0.3 مم. كان استقرار دفعة القطع بالليزر ذا جودة منخفضة في ظل المعالجة المنتظمة مع وصول تموج الأجزاء في الاتجاه الطولي إلى قيمة إجمالية قدرها 0.8 مم. علاوة على ذلك، كانت الصلابة عند حواف القطع عالية جدًا لدرجة حدوث كسور في الصلابة أثناء التجميع، وكان معدل نجاح الدفعة الإجمالي أقل من 15%.

حل التصنيع LS

1. تحسين التصميم: تغيير الحز المستمر إلى تصميم جسور دقيقة متداخلة ذات ضغط متغير والذي يعمل أيضًا على تصحيح الزوايا الحادة إلى شرائح تفريغ R0.15mm.
2. ضبط العملية: اعتماد وضع الليزر النبضي Q-CW بالإضافة إلى التحكم الصارم في ذروة طاقة الإدخال الحراري.
3. مساعدة الأدوات: استخدام تركيبات نحاسية خاصة متداخلة ومبردة بالماء لتكون بمثابة المشتت الحراري الخارجي مع فوهة نيتروجين محورية ذات ضغط ثابت 1.4 ميجا باسكال.
4. تحسين المسار: تم تغيير مسار القطع إلى خوارزمية مسار متقطعة من نوع التخطي لتحسين تخفيف الضغط وتبديد الحرارة بواسطة الليزر.

النتائج والقيمة

1. تم تقليل عمق منطقة HAZ من 0.12 ملم إلى قيمة ضمن 0.015 ملم.
2. تم تحديد صفحة التسطيح واسعة النطاق إلى حد كبير بمستوى أقل من أو يساوي .030.03 مم بما يتوافق تمامًا مع مواصفات التجميع.
3. تمت مضاعفة عدد دورة حياة الكلال الجزئي وأكثر قليلاً إلى 140%.
4. تم زيادة معدل تأهيل المنتج النهائي للدفعة الواحدة إلى 99.4% من قيمة منخفضة جدًا وانتقل المشروع إلى مرحلة الإنتاج الضخم بنجاح.

يتطلب التحكم في التشوه الحراري للأجزاء المعقدة ذات الجدران الرقيقة حلاً احترافيًا مخصصًا لنظام خدمة القطع بالليزر. قم بتحميل رسومات CAD الخاصة بك والمتطلبات الفنية، وسوف نقوم بتخصيص حل المعالجة وتقديم عرض أسعار دقيق لك.

الأسئلة الشائعة

س1: ما هو السبب الرئيسي لتشوه الالتواء العياني في الصفائح المعدنية الرقيقة غير الحديدية أثناء القطع بالليزر؟

يؤدي القطع بالليزر إلى إدخال حرارة عالية جدًا في منطقة صغيرة جدًا من الورقة الرقيقة، مما يؤدي إلى تكوين تدرج شديد في درجة الحرارة المحلية. ونتيجة لذلك، يتم توزيع إجهاد الشد والانفعال المتبقي بشكل غير متساوٍ في الورقة عندما تبرد. عندما تصبح هذه الضغوط المتبقيةأكبر من قوة الخضوع والصلابة، يحدث تشوه حراري واسع النطاق للصفائح (الشكل 3.6).

س2: كيف تؤثر نقاء الغاز المساعد أثناء القطع على عرض المنطقة المتأثرة بالحرارة في الفولاذ المقاوم للصدأ؟

بالنسبة للغاز المساعد بالنيتروجين النقي، يجب أن يكون مستوى النقاء 99.99% أو أعلى. سيؤدي إدخال كميات صغيرة جدًا من الأكسجين إلى حدوث تفاعل أكسدة طارد للحرارة عنيف جدًا. سيؤدي ذلك إلى زيادة مفاجئة في درجة الحرارة عند حافة القطع، مما يؤدي إلى اتساع المنطقة المتأثرة بالحرارة وتكوين طبقة خبث سوداء.

س3: لماذا يعتبر وضع الليزر النبضي أفضل من وضع الموجة المستمرة لمعالجة الأجزاء عالية الدقة ذات الأشكال الهندسية المعقدة؟

من خلال تغيير دورة التشغيل في وضع النبض، من الممكن السماح بوقت تبريد قصير جدًا للمعدن الأساسي أثناء كل فاصل زمني للنبض. بهذه الطريقة يمكن لوضع النبض أن يتجنب بشكل فعال تراكم الحرارة عندما يدور رأس الليزر ببطء أو عند العمل على ميزات صغيرة تستمر في اتجاه واحد في وضع الموجة المستمرة.

س4: هل تؤدي التسوية الميكانيكية بعد القطع إلى إزالة الضغط الكامن المتبقي بشكل كامل في الأجزاء المقطوعة بالليزر؟

على الرغم من أن التسوية الميكانيكية للأسطوانة يمكن أن تغير التسطيح الهندسي للمعدن على المستوى العياني، إلا أنها غير قادرة على إزالة الإجهاد والإجهاد المجهري المتبقي عند حافة القطع. لذلك، لا يزال الإجهاد الكامن المتطور موجودًا ويمكن إطلاقه من خلال الانحناء اللاحق أو التعرض لدرجات حرارة عالية يمكن أن تسبب تشوهات ثانوية.

س5: ما هي الصيغ التجريبية/قواعد السلامة المتعلقة بنسبة سمك اللوحة إلى الفتحة في المعالجة بالليزر؟

أثناء مرحلة التصميم عالي الدقة، يجب أن يكون الحد الأدنى لنسبة الفتحة إلى سمك اللوحة d≥1.0t على الأقل لقطع ألياف الليزر. في حالة الموصلية الحرارية العالية لسبائك النحاس والألومنيوم، لذوبان المحاور والتحلل داخل الحفرة، فمن الأفضل أن تصل النسبة إلى 1.5 طن.

س6: بالنسبة للمعادن شديدة الانعكاس مثل النحاس والنحاس، هل يؤدي الطول الموجي الطبيعي لليزر الألياف إلى منطقة أكبر متأثرة بالحرارة؟

في الواقع، تمتص المعادن التي تعكس بقوة مثل النحاس والألومنيوم أقل من 10% فقط من الطاقة الصادرة من ألياف ليزر 1064 نانومتر أثناء اللحظات الأولى من التعرض. لذلك، يلزم توفر طاقة أولية أكبر لإجراء عملية الثقب، وينتشر فائض الحرارة المتناثرة إلى المنطقة المحيطة بالقطع، مما يؤدي إلى توسيع المنطقة المتأثرة بالحرارة بشكل كبير.

س7: عند تكوين CAD/CAM، كيف يجب وضع نقطة ثقب الليزر بحيث لا تتداخل مع الأبعاد الحرجة للمخطط الخارجي للجزء؟

يجب أن تكون نقطة ثقب سلك الرصاص موجودة داخل منطقة الخردة و على بعد 1.5 مم على الأقل من الخط المحيطي للمنتج النهائي. يتم بعد ذلك استخدام مسار القطع الحلزوني التدريجي لفصل منطقة انفجار الطاقة الخاصة بالثقب عن المحيط الخارجي للمنتج النهائي.

س8: ما الأساليب التي تستخدمها شركة LS Manufacturing لضمان قدرة أوامر النماذج الأولية السريعة المجمعة على الحفاظ باستمرار على معيار الجودة IATF 16949؟

تم تجهيز خط الإنتاج الكامل بتقنية الليزر CNC الألمانية ونظام التصوير الحراري المحوري للمراقبة عبر الإنترنت. يتم استخدام جهاز تصوير ثنائي الأبعاد واختبار الصلابة الدقيقة لإنجاز فحص الدفعة بنسبة 100%. تسهل مخططات SPC الرقمية إدارة الحلقة المغلقة، كما يسمح تحميل الرسومات بتقديم عروض أسعار دقيقة بناءً على المعايير ذات الصلة.

الملخص

إن التحكم في تشوه HAZ في خدمات القطع بالليزر المخصصة هو علم تصنيع منهجي يدمج التحكم في معايير DFM (تصميم للتحليل الميكانيكي) في المرحلة المبكرة، وتحسين توزيع طاقة الليزر في المرحلة المتوسطة، وقيود المشتت الحراري للأدوات في المرحلة المتأخرة. يعد الفهم العميق للتحول الهيكلي الدقيق للمواد تحت مجالات الليزر الحرارية العالية، والالتزام الصارم بالمسافات الآمنة، وعزل أسلاك الرصاص، ومبادئ تقريب الزوايا الحادة في مرحلة التصميم، الأساليب الأساسية لكسر الدورة المكلفة من التجربة والخطأ.

ليس هناك فائدة من إنفاق جهود البحث والتطوير على تصميمات دون المستوى المطلوب فقط لأن مفاصل الروبوت الدقيقة، أو قضبان التوصيل النحاسية ذات الجهد العالي للمركبات الكهربائية، أو أغلفة المزروعات الطبية تواجه مشاكل مثل التشوه الحراري المفرط أو الكسر بسبب تصلب السطح. فريق خبراء سوق دبي المالي التابع لشركة LS Manufacturing تحت تصرفك: ما عليك سوى تحميل نموذج CAD ثلاثي الأبعاد (تنسيق STEP/DXF) من خلال الاستفسار عبر الإنترنت وستحصل على معلمات فنية شفافة وأسعار تصنيع في غضون 24 ساعة بالإضافة إلى تقرير تقييم جدوى مجاني حول منع تشوه الإجهاد الحراري والمعالجة بالليزر. يمكنك الاعتماد على شركة LS Manufacturing لتكون شريكك في التصنيع على المدى الطويل.
