خدمة القطع بالليزر للسيارات: تحقيق تفاوت ±0.1 مم للأجزاء الفولاذية عالية القوة

خدمة القطع بالليزر للسيارات يواجه التحدي الكبير المتمثل في التعامل مع المستويات المطلقة من الدقة في تطبيقات وزن السيارات الحديثة حيث يؤدي استخدام UHSS إلى كميات زائدة من HAZ والتفاوتات التي تتجاوز ± 0.3 مم ، مما يؤدي إلى فشل روبوتات اللحام بسبب الغياب العام للتحكم الديناميكي في طاقة الليزر على الفولاذ الذي يزيد عن 1000 ميجا باسكال وعدم القدرة على تعويض الإجهاد الحراري في الوقت الفعلي.

توفر شركة LS Manufacturing حلاً من خلال استخدام نظام دقيق للغاية مزود بتقنيات التعويض الديناميكي الدقيق والتحكم في النبض القصير للغاية. يمكننا تحقيق تسامح ثابت قدره ±0.1 مم على 10 مم UHSS باستخدام ليزر ألياف بقدرة 12 كيلو وات. يتيح لنا ذلك تقديم حل كامل لهذا التحدي طوال دورة حياة المنتج بأكملها بدءًا من سوق دبي المالي وانتهاءً بالإنتاج على نطاق واسع. تبدأ خارطة الطريق الخاصة بنا للتسليم الخالي من العيوب بدقة الميكرومتر.

القطع بالليزر للسيارات: مرجع سريع للفولاذ عالي القوة

التحدي الفني	حل العملية للتسامح ± 0.1 مم
مادة سبرينغباك والإجهاد الداخلي	يعاني نظام HSS من ضغوط داخلية عالية ؛ نحن نستخدم مواد مخففة من الضغط وتقنيات تحسين التعشيش لتقليل التشوهات بعد القطع.
التحكم في المنطقة المتأثرة بالحرارة (HAZ).	الكثير من الحرارة تغير خصائص HSS؛ نحن نستخدم القطع بالليزر عالي الضغط لتقليل المخاطر.
رأس القطع وارتداء الفوهة	HSS مادة كاشطة؛ نقوم بإجراء صيانة دورية ونستخدم فوهات صلبة لتقليل تآكل رأس القطع والفوهة.
تسطيح الورقة والتثبيت	يتسبب تشويه الورقة في حدوث تحولات في نقطة التركيز؛ نحن نستخدم المشابك الفراغية القابلة للتعديل وأجهزة تصحيح التسطيح للحفاظ على محاذاة الألواح.
تطوير المعلمة لدينا	نقوم بتطوير عمليات قطع خاصة بالمواد ( طاقة الليزر، والتردد، وضغط الغاز ) استنادًا إلى درجة محددة من HSS ( DP، TRIP، Martensitic ).
النتيجة: سلامة الأبعاد	تؤدي هذه العملية إلى قطع الفراغات ذات الخطوط وأنماط الفتحات التي تم الحفاظ عليها بشكل مثالي ، والتي يمكن تركيبها بشكل مثالي في طوابع القالب أو التجميعات.
النتيجة: خصائص المواد المحفوظة	تحافظ عملية القطع على نفس الخصائص الميكانيكية للمادة الأساسية، وهو أمر ضروري لمقاومتها للاصطدام وموثوقيتها على المدى الطويل.

نتناول مسألة القطع بالليزر للسيارات عالي القوة . من خلال نهجنا المتحكم فيه، نحن نتحكم في متغيرات الإجهاد، ونقل الطاقة الحرارية، وتآكل الأدوات لضمان تفاوتات تبلغ ±0.1 مم . نحن نقدم فراغات ذات حجم دقيق، وتحافظ على سلامتها الميكانيكية، وتتناسب بشكل مثالي مع العمليات المستقبلية مع تلبية متطلبات الأداء الصارمة في تطبيقات السلامة. يمكننا مساعدتك على تحسين متطلبات الوزن والسلامة دون التأثير على قابلية التصنيع.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع LS

على الرغم من أن الكثيرين يتحدثون عن خدمات القطع بالليزر في صناعة السيارات، إلا أن معرفتنا تأتي من الخبرة المكتسبة بشق الأنفس في شركة LS Manufacturing. نحن لسنا منظرين ولكننا نعمل على حل المشكلات من خلال العمل مع خدمات القطع بالليزر لتصنيع السيارات على أرض الواقع. في عملنا اليومي، نتعامل مع تحديات قطع الفولاذ شديد الصلابة مثل 1000MPa UHSS ، حيث يؤدي الفشل في تلبية متطلبات التسامح بمقدار ± 0.1 مم إلى خردة معدنية.

لقد تعلمنا كل ما نعرفه من قطع ملايين القطع. تشتمل تقنياتنا على تعديل الليزر المثالي، والذي يمكنه التحكم في منطقة HAZ من فولاذ مارتنسيت، بالإضافة إلى إجراءات خاصة لتجنب أي تشوه للأشكال المعقدة. لقد كانت جميع أعمالنا، بدءًا من النماذج الأولية وحتى الإنتاج الضخم، مفيدة. التقنيات التي نستخدمها مستوحاة من الخبرة العملية وتتوافق معها ايه اس ام انترناشيونال المعايير.

لقد تم تجربة واختبار المعرفة العملية الكامنة وراء تقنياتنا في ظل ظروف الإنتاج الحقيقية. نهجنا يستمد من المبادئ المستخدمة من قبل جمعية مهندسي التصنيع (الشركات الصغيرة والمتوسطة) . نحن نطبق هذه التقنيات في الممارسة العملية بشكل مستمر. هذه هي التقنيات التي تساعدنا على تقديم خدماتنا بشكل موثوق وبأعداد كبيرة. سوف يساعدونك في مشاريع خدمات القطع بالليزر للسيارات الصعبة.

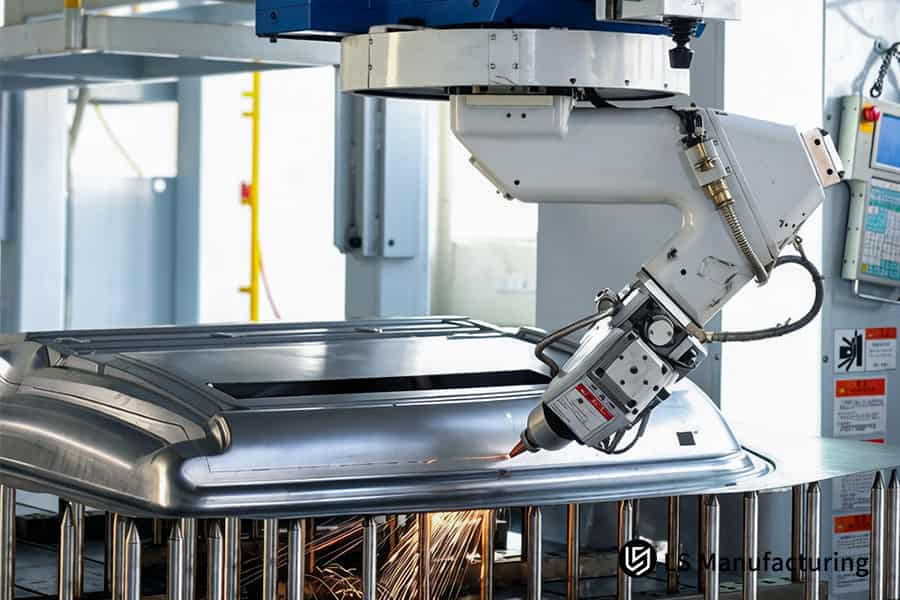

الشكل 1: تقوم خدمة القطع بالليزر الآلية بإنهاء لوحة غطاء المحرك الفولاذية لتجميع هياكل السيارات.

لماذا يجب على المهندسين التحقق من الحدود الفنية لخدمة القطع بالليزر للسيارات؟

يعد تحقيق تفاوتات دقيقة تبلغ ± 0.1 مم أمرًا ضروريًا للتجميع الآلي لمكونات السيارات بشكل لا تشوبه شائبة. أي انحراف عن هذا المعيار سيؤدي إلى اختلال اللحام، مما يؤدي في النهاية إلى فشل الكلال في التجميع. يضمن حلنا المبتكر هذه الدقة من خلال التحليل التنبؤي والتنفيذ التكيفي . فيما يلي وصف لتدفق العملية لدينا:

تعاون استباقي في سوق دبي المالي للتخفيف من مخاطر التجميع

تبدأ عمليتنا بفترة عرض الأسعار الأولية، حيث نتعاون معًا من أجل تحليل سوق دبي المالي . نقوم بإجراء اختبار إجهاد المواد على التصميم الخاص بك لضمان عدم حدوث أي تشويه بسبب القطع الدقيق بالليزر لأقواس السيارات . من خلال تغيير مسار القطع والتصميمات قبل التصنيع، فإننا نتجنب التشوه الحراري الذي يؤدي إلى اختلالات اللحام.

تعويض مسار الليزر الرقمي لضمان دقة الأبعاد

لا يمكن الحفاظ على التفاوتات المتسقة التي تبلغ ±0.1 مم ما لم تكن هناك تعليقات في الوقت الفعلي. تستخدم خلية القطع بالليزر الآلية التي قمنا بتنفيذها نظام حلقة مغلقة حيث توجد قياسات رؤية لضمان وجود قطع معوضة على جميع الفراغات المختومة. في هذا القطع بالليزر عالي الطاقة أثناء التشغيل، هناك توافق دقيق مع نموذج CAD في جميع الأجزاء، وبالتالي التأكد من ملاءمتها تمامًا لتركيبات اللحام الآلية.

القياس المتكامل لجودة المكونات التي يمكن التحقق منها

يأتي التحقق من الجودة كجزء من العملية ولا يتم بعد ذلك. في كل دفعة تخرج من مكونات قطع المعادن بالليزر الخاصة بالسيارات ، يتم التحقق من صحة المادة الأولى باستخدام CMM. يتضمن ضمان الجودة الإضافي قياس الأبعاد الحرجة بمساعدة ماسحات الليزر المدمجة باستخدام تقنيات SPC .

إن خدمة القطع بالليزر للسيارات لدينا هي إجراء التحقق الإلزامي. نحن نضمن ضمانًا علميًا لدقة الأبعاد في التصنيع قطع أجزاء السيارة بالليزر . إن الجمع بين التصميم التنبؤي للتصنيع، والآلات التكيفية، والقياس التجريبي يضمن أن تصبح الدقة حقيقة قابلة للتنفيذ ويمكن التحقق منها من أجل تجميع لا تشوبه شائبة.

كيف يمكن لخدمة القطع بالليزر عالية الجودة تقليل المنطقة المتأثرة بالحرارة في أجزاء فولاذ البورون؟

تعد المنطقة المتأثرة بالحرارة (HAZ) مشكلة أساسية مرتبطة بعملية قطع الفولاذ المتقدم عالي القوة، حيث يؤثر التغير الناجم عن الحرارة في تركيبها الكيميائي وبنيتها الدقيقة بشكل كبير على جدارتها بالتحطم. ملكنا خدمة القطع بالليزر يستخدم خوارزمية تحسين المعلمة الفريدة لتقليل المخاطر الخطرة إلى أقل من 0.08 مم ، مع الحفاظ على أكثر من 98.5% من قوة الشد عند حافة القطع. فيما يلي وصف لمنهجيتنا لتحقيق هدف الجودة على المستوى الجزئي :

تحسين المعلمة لتكامل البنية المجهرية

تعتمد تكنولوجيا العمليات لدينا على تطوير المعلمات ، وذلك باستخدام علم المعادن كدليل.

1. استراتيجية تعديل النبض: يتضمن نهجنا في القطع بالليزر استخدام نبض عالي التردد القطع بالليزر للصلب عالي القوة مع متوسط ​​دخل حراري منخفض بشكل ملحوظ.
2. معايرة دورة التشغيل: يتم ضبط دورة عمل الليزر بشكل فردي وفقًا لكل نوع مادة وسمك للحصول على قطع دقيق .
3. تحسين مساعدة الغاز: يتم استخدام المساعدة من تيار الغاز المساعد تحت الضغط لطرد الخبث الأمثل بالإضافة إلى تبريد الحافة النشط .

قطع دقيق مع التحكم التكيفي

الحفاظ على اتساق الجودة من خلال تدابير المراقبة والتحكم في الوقت الحقيقي.

• الإدارة الذكية للطاقة: يتم ضبط قوة الليزر أثناء العملية وفقًا للشكل المحيطي، مع قوة أكبر في المقاطع المستقيمة مقارنة بالأجزاء المنحنية .
• مزامنة السرعة: يتم تنسيق السرعة وفقًا لضبط قوة الليزر أثناء عملية تحديد الخطوط.
• استقرار العملية: هذا التحكم التكيفي، ضروري لنا نظام القطع بالليزر الدقيق ، يضمن عمقًا ثابتًا داخل منطقة HAZ يتوافق مع المواصفات في جميع أنحاء الجزء بأكمله.

التحقق من جودة الحافة وتوثيقها

نحن نضمن الأداء من خلال الأدلة التجريبية، وبالتالي إثبات جودة الحافة بما لا يدع مجالاً للشك .

1. تحليل المعادن: قياس عمق HAZ الفعلي من خلال تحليل المقطع العرضي لتأكيد الالتزام بمتطلبات العمق .080.08 مم .
2. رسم خرائط الصلابة الدقيقة: يثبت ملف الصلابة المُقاس على طول الحافة سلامة المادة الأساسية بعد القطع بالليزر لفولاذ البورون .
3. اختبار القوة: تؤكد عينات الاختبار بما في ذلك الحافة المقطوعة الحفاظ على قوة الشد بنسبة 98.5% ، وهو ما يعد أحد تسليماتنا لقطع الفولاذ عالي القوة بالليزر .

خبرتنا لا تعتمد على أي ادعاء؛ بل يتم التحقق من صحتها من خلال سيطرتنا تحسين عملية القطع بالليزر تقنية حيث يتم الحفاظ على سلامة المواد. في هذه الوثيقة، نقدم نهجًا قائمًا على الفيزياء تجاه منع المخاطر الخطرة (HAZ) والذي يسمح لنا بتقديم البيانات الدقيقة المطلوبة في تصنيع المعدات الأصلية (OEM) للتطبيقات المهمة للسلامة .

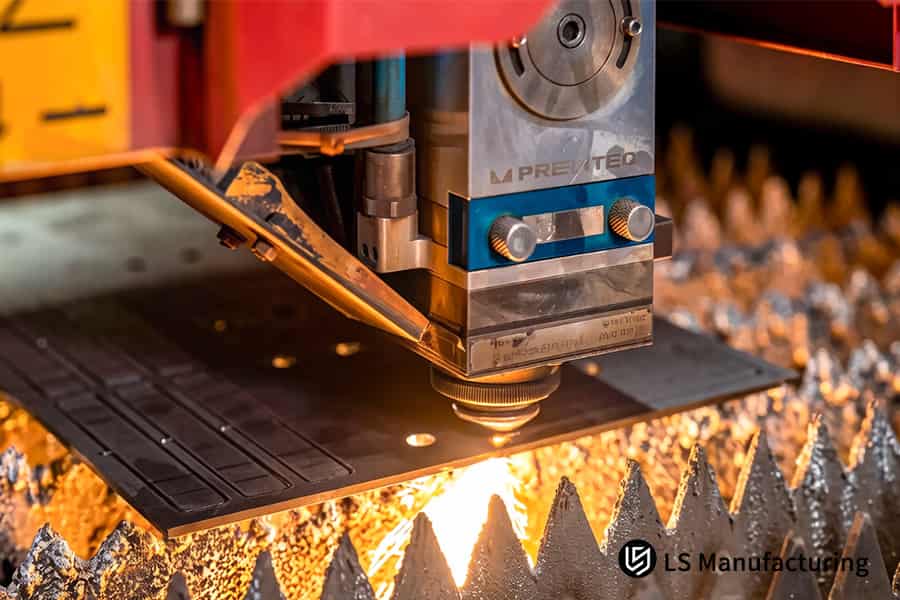

الشكل 2: القطع بالليزر للفولاذ عالي القوة ينتج دعامة دقيقة لتركيب المحرك للشاحنات.

لماذا يعد القطع بالليزر بتسامح 0.1 مم ضروريًا للحفاظ على تكامل خط التجميع الآلي الروبوتي؟

القدرة على الحفاظ على أ قطع بالليزر بتسامح 0.1 مم تعد هذه العملية أمرًا ضروريًا في التجميع الآلي للسيارات ذات الحجم الكبير من أجل منع الانقطاعات في عملية خط التجميع. تناقش هذه الوثيقة التقنيات والعمليات التي تضمن تفاوتًا ثابتًا بمقدار 0.1 مم في العملية، وبالتالي تسمح لنا بتقديم نتائج ملموسة في الإنتاج. فيما يلي منهجية تحقيق اليقين في الإنتاج في سلسلة التوريد المتسلسلة:

منطقة التركيز	التنفيذ والنتائج المقاسة
التحكم الديناميكي في التركيز	تقوم مستشعرات الارتفاع في الوقت الفعلي بضبط صفحة التزييف الورقية لضمان طول بؤري مثالي وجودة شق مثالية يمكن الاعتماد عليها عملية القطع بالليزر الآلي .
مراقبة الاستقرار	ويضمن نظام التحكم في التغذية المرتدة أن خدمة القطع بالليزر ذات التسامح العالي تحقق Cpk أكبر من 1.67 في معالجة أكثر من 10000 جزء .
المعايرة الوقائية	إن استخدام الصيانة المبنية على البيانات للمكونات البصرية والحركية يمنع الانحراف، مما يضمن دقة طويلة المدى عملية القطع بالليزر .
التحقق من الأبعاد	يتم إجراء المسح بالليزر في الوقت الحقيقي لتوفير فحص الملف الشخصي بنسبة 100% ، مما يجعل خدمة القطع بالليزر للسيارات نقطة ضمان في خط الإنتاج.

يستخدم هذا الأسلوب التحكم في ردود الفعل ذات الحلقة المغلقة لمعالجة المشكلة الأساسية المرتبطة بتحويل التسامح الثابت إلى تسامح ذو ثقة كبيرة في الحجم. يتم تحقيق ذلك من خلال توفير استقرار العملية ( Cpk>1.67 ) وإمكانية الفحص في الوقت الفعلي. وبالتالي لدينا حلول القطع بالليزر الدقيقة تمكين مستوى دقة المكونات التي تجعل التكامل الآلي ممكنًا.

كيف يمكن لمقدمي خدمات القطع بالليزر الدقيقة للسيارات تقليل تكاليف هدر المواد؟

يلعب تحسين استخدام المواد دورًا حيويًا في التحكم في تكاليف الإنتاج في تصنيع قطع غيار السيارات لأن استخدام الفولاذ عالي القوة يستهلك الكثير من المال. يجمع حلنا بين استخدام الخوارزميات المتطورة ومستويات عالية من تحسين العملية لتجنب الهدر منذ البداية. يوضح القسم التالي كيفية تطويرنا للحل تقنيًا وتأثيراته على تحسين التكلفة :

تداخل يعتمد على الذكاء الاصطناعي لتحقيق أفضل كفاءة في التخطيط

نحن نستخدم برنامج تداخل الذكاء الاصطناعي الخاص الذي يحلل هندسة الأجزاء واتجاه الحبوب وحجم الطلب لإنشاء التخطيط الأكثر كفاءة. هذا القطع بالليزر الآلي يقوم النظام بتحديد موضع الأجزاء وتدويرها بذكاء، بما في ذلك تنفيذ استراتيجيات النسخ المتطابق والخطوط المشتركة. بالنسبة لمشروع تقوية العمود B ، أدت هذه الخوارزمية إلى زيادة استخدام المواد من 82% إلى 91% على لوح واحد، مما أدى إلى خفض تكلفة المواد الخام لكل جزء بشكل مباشر.

تقليل عرض الشق عبر دقة العملية

لتحقيق أقصى كثافة للتعشيش، من الضروري أن يكون لديك خط قطع رفيع جدًا ومتناسق. يستخدم القطع بالليزر الدقيق الخاص بنا للسيارات مصدر ليزر ساطع وتحكم ديناميكي في الشعاع للحفاظ على عرض الشق ثابتًا عند حوالي 0.2 مم ، وهو أحد معلمات الإخراج الخاصة بنا عملية القطع بالليزر للسيارات . يضمن هذا الحد الأدنى من الشق وضعًا مثاليًا للأجزاء وعدم حدوث أي ضرر حراري، مما يضمن تحقيق تصميم العش بشكل مثالي.

تنفيذ استراتيجيات القطع المتقدمة

في تصنيع الدفعات الكبيرة، نستخدم تقنيات المسار المشترك المتقدمة للغاية. تقنية الخط المشترك، عنصر حاسم في أعمالنا عملية القطع بالليزر المتقدمة ، يجعل من الممكن للقطع المجاورة استخدام خط قطع واحد فقط. يؤدي هذا التطبيق لخدمة القطع بالليزر للسيارات إلى تقليل النفايات الهيكلية، مما يؤدي إلى زيادة الإنتاجية وتحسين التكلفة .

أصبح هذا ممكنًا من خلال عملية القطع بالليزر لدينا لأننا نحقق تحسين التكلفة من منظور هندسي وليس فقط من منظور الشراء. من خلال الاستخدام التآزري لتداخل الذكاء الاصطناعي، وتقليل الشقوق، والمسار المشترك، نقوم بتحويل إنتاجية المواد إلى مقياس قابل للقياس والتحكم مما يمنح العملاء تسعيرًا محسّنًا للأجزاء وكفاءة أكبر في سلسلة التوريد بسبب تقليل النفايات.

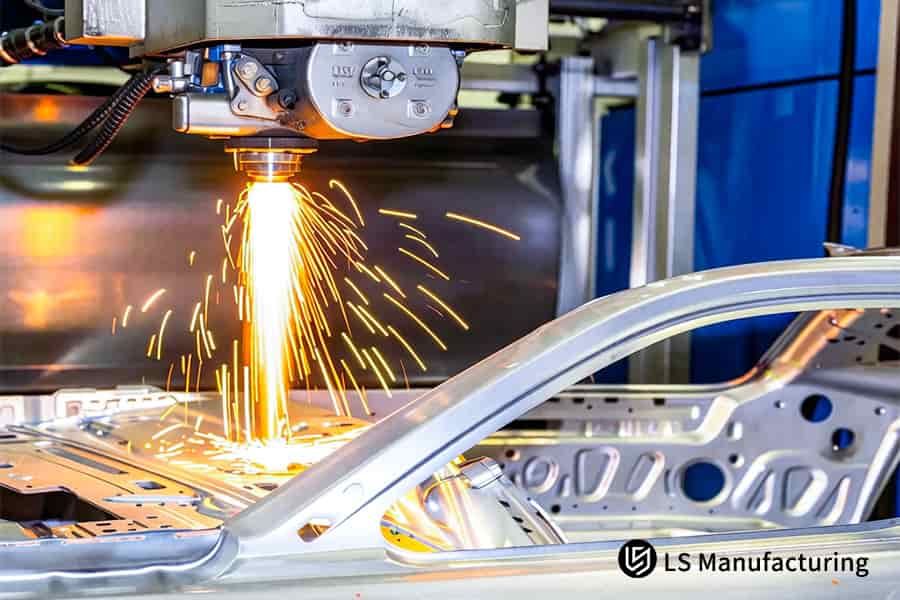

الشكل 3: القطع الدقيق بالليزر للسيارات يشكل عمودًا B من الألومنيوم لإطار السيارة الكهربائية.

ما هي المقاييس الفنية التي تحدد الشركة المصنعة المتخصصة في قطع المعادن بالليزر للمكونات الهيكلية؟

يجب الحكم على الشركة المصنعة للمكونات الهيكلية للسيارات من خلال المعايير الفنية، مما يضمن السلامة الهيكلية وقدرة التجميع للجزء . بالإضافة إلى امتلاك القدرة، تتضمن الكفاءة تنفيذ العمليات والإجراءات التي من شأنها تقليل المخاطر. وفيما يلي المعايير التي من شأنها أن تشير إلى الكفاءة في قطع المعادن بالليزر للسيارات :

التتبع الكامل للمواد والتحقق منها

نحن نستخدم منهج الحلقة المغلقة لتأكيد خصائص المواد طوال العملية بأكملها، بدءًا من الوصول وحتى عملية القطع الفعلية .

1. شهادة المواد الواردة: يتم الحصول على شهادات اختبار المطحنة وفحصها مقابل الدرجة والدفعة لكل ملف وصفيحة .
2. التحليل الطيفي: يتم استخدام تحليل مضان الأشعة السينية المحمول لضمان عدم استبدال المادة باستخدام معايير السبائك.
3. التسجيل الرقمي: نقوم بتسجيل جميع بيانات المواد رقميًا مع نتائج التحقق الخاصة بها في قاعدة بيانات MES الخاصة بنا فيما يتعلق بأمر إنتاج معين وتحقيق التتبع الكامل لل عملية القطع بالليزر .

التحقق الشامل من أبعاد المادة الأولى

نحن نقدم التحقق الموضوعي المدعوم بالبيانات لأبعاد الأجزاء قبل الإنتاج.

• التفتيش على أساس CMM: يتم إجراء فحص كامل للمادة الأولى باستخدام آلة القياس الإحداثيات (CMM) .
• مقارنة رقمية بأجزاء: تتم مقارنة البيانات السحابية النقطية التي تم الحصول عليها من القياس بنموذج CAD ، ويتم إنتاج تقرير خريطة ملونة.
• تكامل التقرير:​ ​​هذا التقرير الذي يلعب دوراً هاماً في تزويدنا بمعلوماتنا خدمة القطع بالليزر عالية التحمل ، تم تضمينه في حزمة وثائق PPAP.

التحكم في العمليات للمواد العاكسة وعالية القوة

يتم استخدام التقنيات التالية كجزء من قدرات أجهزتنا وتكوينات المعلمات لتلبية المتطلبات المحددة لقطع سبائك السيارات المتطورة .

1. تقنية مقاومة الانعكاس: تم تجهيز أجهزة الليزر لدينا بأجهزة استشعار وخوارزميات تكتشف مشكلات الانعكاس الخلفي وتحمي أجهزة الليزر من التلف الناتج عن الانعكاسات من مواد مثل الألومنيوم أو الفولاذ المطلي .
2. مكتبات المعلمات: لدينا مكتبات خاصة بتكوينات المعلمات الخاصة بالمواد لدرجات مختلفة من الفولاذ عالي القوة (على سبيل المثال، 1.5 جيجا باسكال )، والتي تعمل على زيادة جودة الحافة إلى الحد الأقصى مع تقليل مدخلات الحرارة، وتشكيل كفاءاتنا الأساسية في القطع بالليزر الهيكلي .
3. المراقبة في الوقت الحقيقي: يوفر النظام مراقبة في الوقت الحقيقي لتشخيص رأس القطع لضمان دقة القطع بالليزر بشكل متسق.

إدارة الجودة الرقمية وتخفيف المخاطر

نحن نستخدم بيانات التصنيع ونجعلها ذكية للحفاظ على جودة عملياتنا بشكل استباقي.

• التتبع الرقمي المزدوج: تحتوي كل دفعة من المكونات على توأم رقمي، ويتم جمع جميع المعلومات حول معلمات العملية والتفاصيل المتعلقة بالماكينة في MES الخاص بنا.
• لوحات معلومات SPC: يتم إدخال الأبعاد الرئيسية من الماسحات الضوئية الليزرية المضمنة في لوحات معلومات التحكم في العمليات الإحصائية (SPC) ، مما يوفر رؤية في الوقت الفعلي لاستقرار العملية لخدمة القطع بالليزر لدينا.
• التنبيهات التنبؤية: يتضمن الإعداد تنبيهات عندما تقترب الاتجاهات من حدود التحكم بحيث يمكن اتخاذ إجراءات استباقية للتخفيف من المخاطر قبل ظهور أي مشكلات تتعلق بعدم المطابقة. وبالتالي، فإنه يدير مخاطر التصنيع نيابة عن العميل.

الخبرة الحقيقية في القطع بالليزر الرقمي لأن مكونات الهيكل لا يمكن تحقيقها إلا من خلال طرق التحقق والرقابة والشفافية. تثبت شركتنا ذلك ليس من خلال الحديث عنه، ولكن من خلال تطبيق فحوصات المواد، والتحقق من صحة CMM للمقالات الأولى ، ومعالجة المواد العاكسة، وعمليات الجودة الرقمية. يوفر هذا المزيج ضمان الجودة اللازم القابل للتدقيق والمبني على البيانات لكل جزء ويبني الثقة، التي تعد الأساس لمزيد من التعاون مع العميل.

لماذا يجب أن تتضمن خدمة القطع بالليزر ذات التسامح العالي مراجعات شاملة في سوق دبي المالي لعروض أسعار OEM؟

إن تحقيق التفاوتات العالية المتسقة في الإنتاج لا يعتمد فقط على قدرة المعدات، بل أيضًا على تكامل التصميم الاستباقي. تعد المراجعة الشاملة لسوق دبي المالي خلال مرحلة عرض الأسعار أمرًا ضروريًا لتحديد وحل التحديات الهندسية والمتعلقة بالمواد التي تؤثر بشكل مباشر على جودة القطع والتكلفة وقابلية التصنيع. توضح هذه الوثيقة بالتفصيل كيف تقوم هذه الخطوة الهندسية التعاونية بتحويل التصميم إلى جزء قابل للتصنيع وعالي الجودة ومُحسّن من أجل أنظمة القطع بالليزر المتقدمة .

منطقة التركيز	التدخل الفني والنتائج القابلة للقياس الكمي
تحسين العمليات الخاصة بالميزات	يقوم خبراؤنا الهندسيون بتقييم الشكل الهندسي للمكونات ووضع المعايير بناءً على كل ميزة. على سبيل المثال، يؤدي التغيير الديناميكي لطاقة النبض حول الزوايا إلى منع ارتفاع درجة الحرارة أثناء التصنيع ويضمن خشونة وجه القطع أقل من Ra 3.2μm باستخدام منتجاتنا القطع بالليزر الدقيق لصناعة السيارات .
التحليل الحراري التنبؤي	نحن نطبق المحاكاة للتنبؤ بتأثير الحرارة، مما يمكن أن يساعدنا في الحصول على معلومات حول إمكانية حدوث تشققات دقيقة وتشويه . فهو يساعدنا على إجراء تعديلات وقائية على تصميماتنا قبل استخدام منتجاتنا معدات القطع بالليزر للإنتاج.
تأثير التكلفة والجودة	يعمل التحليل الأولي على تصحيح عيوب التصنيع، مما يقلل بشكل مباشر من العمليات النهائية. لقد أظهرت الأجزاء المحسنة من خدمة القطع بالليزر عالية التحمل لدينا انخفاضًا بنسبة تزيد عن 30% في تكاليف التشطيب الثانوية، وهي نتيجة مباشرة لـ تحسين معلمة القطع بالليزر .

إن مراجعة سوق دبي المالي هي ما يميز الشركة التي تقوم فقط بقطع المعادن عن الشركة التي تصمم الحلول الهندسية. يستخدم نهجنا الاستباقي عمليات التحسين والمحاكاة الخاصة بالهندسة من أجل تصميم الأجزاء التي تعمل بشكل جيد ضمن عملية القطع بالليزر . وينتج عن هذا التعاون مكونات جاهزة للاستخدام تلبي جميع الاحتياجات وبأقل التكاليف.

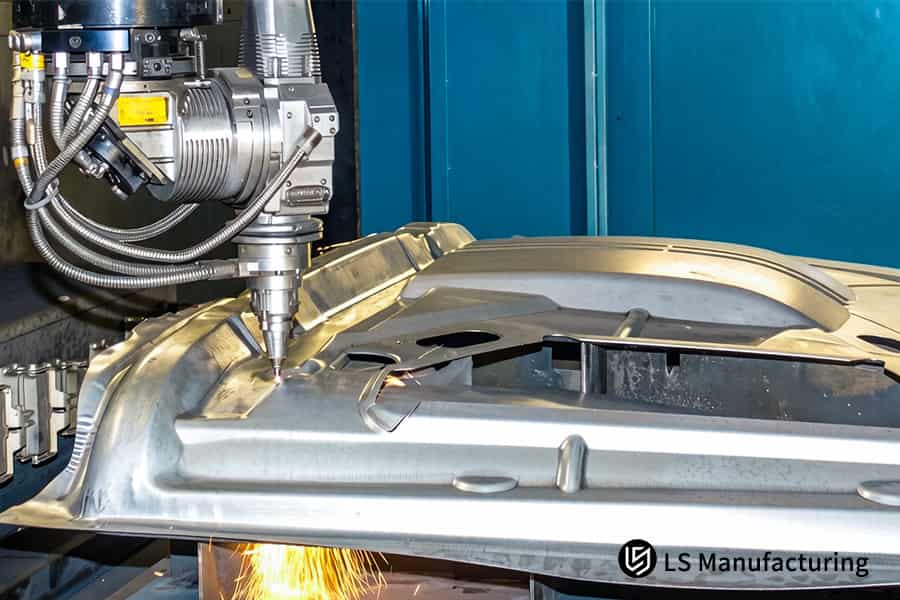

الشكل 4: تقوم خدمة القطع بالليزر للسيارات بقطع دعامة الهيكل من الفولاذ عالي القوة بسمك 2 مم.

كيف يمكن لقطع الفولاذ عالي القوة بالليزر أن يحل التحديات الهندسية المعقدة في تصميم الهيكل خفيف الوزن؟

يتميز تطبيق الهيكل خفيف الوزن بهندسة معقدة للغاية وتفاصيل دقيقة قد لا يمكن تحقيقها من خلال طرق القطع التقليدية. يتطلب صنع هذه المكونات من الفولاذ عالي القوة الآلات الدقيقة والتحكم في مدخلات الحرارة للحفاظ على السلامة الهيكلية. يشرح المقطع التالي كيف يمكن تنفيذ مثل هذا المشروع باستخدام القطع بالليزر للفولاذ عالي القوة :

تحكم فائق الدقة في الحركة للخطوط المعقدة

نحن نستخدم نظام التحكم في الحركة الذي يحركه المحرك الخطي لإنشاء أشكال هندسية معقدة في عملية القطع بالليزر لدينا. تتيح المحركات الخطية دقة تحديد موضع ديناميكية للغاية (دقة تحديد الموضع ±0.01 مم ) مما يسمح لنا بإنشاء زوايا حادة وآليات لمنع الأخطاء. ال قطع ليزر عالي الدقة تسمح لنا الأنظمة بضمان التمثيل الدقيق لهندسة الأجزاء فيما يتعلق بمواصفات التصميم، مما يتيح سهولة التكامل في عملية تصنيع الهيكل .

إدارة الطاقة المتقدمة للميزات الصغيرة

عند إنتاج الميزات الدقيقة، على سبيل المثال، يحتاج الثقب الذي يبلغ قطره 1 مم على صفائح معدنية بسمك 8 مم إلى إدارة دقيقة للطاقة. يتم تحقيق إدارة الطاقة من خلال التحكم في مستوى مدخلات الطاقة في بداية ونهاية مرحلة الثقب. تضمن هذه الطريقة التي يتم التحكم فيها بشكل كبير في عملية القطع بالليزر عدم تراكم الطاقة بشكل مفرط وتنتج ثقوبًا دقيقة عالية الجودة.

التحكم في الأكسدة وسلامة الحواف

يتم التحكم في الأكسجين لإنتاج حافة مقطوعة لا تتأثر بخطر التآكل والتعب. يتم استخدام تقنية التدريع النيتروجيني عالي الضغط لمنع تكوين أي طبقة أكسيد نتيجة تفاعلات الأكسدة. وقد ثبت أن حواف القطع هذه التي يتم إنتاجها من خلال خدمة القطع بالليزر للسيارات قد أثبتت قدرتها على اجتياز أصعب معايير اختبار السيارات مثل اختبارات رش الملح لمدة 720 ساعة .

مع لدينا تكنولوجيا القطع بالليزر ، نتغلب على المشاكل المتعلقة بالأشكال الهندسية المعقدة بسبب الحركة الدقيقة والطاقة المتحكم فيها والغازات الواقية الخاملة. مع استخدام مثل هذه العملية التكنولوجية، فإن شركتنا قادرة على إنتاج أجزاء الهيكل المصممة بشكل معقد باستخدام مواد عالية القوة لتحسين كفاءة السيارة وخصائص الوزن الخفيف

دراسة الحالة: مشروع القطع بالليزر الدقيق لتصنيع الفولاذ عالي القوة من المستوى 1 بقدرة 1200 ميجا باسكال

في دراسة الحالة هذه، سيتم تحليل المشكلة التي واجهتها شركة LS Manufacturing فيما يتعلق بالتشوه الحراري في صناعة السيارات. كانت عبارة عن لوح بسمك 4 مم مع قوة شد تبلغ 1200 ميجا باسكال تستخدم لصنع عارضة الجدار الجانبي للسيارة. هنا التحكم في العملية القطع بالليزر للصلب عالي القوة :

تحدي العميل

في السابق، كانت هناك عمليات إيقاف إنتاج لموردنا العالمي من المستوى 1 بسبب عارضة تقوية للجدار الجانبي مقاس 4 مم بصلابة تبلغ 1200 ميجا باسكال . كان للمكون الذي قدمه المورد الخاص بنا خطأ تسامح قدره 0.45 مم لطول 1200 مم بسبب التشوه الحراري الذي لا يمكن السيطرة عليه. قد يتسبب خطأ التسامح في حدوث مشكلات في المحاذاة غير الصحيحة لعمال اللحام الآليين وإغلاق خط التجميع الآلي، مما يؤدي إلى خسائر إنتاج بقيمة 50000 دولار يوميًا.

حل التصنيع LS

اعتمدت شركتنا تقنية تعويض المتجهات الديناميكية التي تم تنفيذها ضمن نظام ردود الفعل حيث تم التحكم في الارتفاع بناءً على السعة. ملكنا القطع بالليزر التكيفي يمكن للتكنولوجيا تصحيح أي تشويه للوحة بسبب الضغوط باستخدام تعويض المتجهات. يتضمن أسلوبنا في إدارة الحرارة استخدام عملية من خمس خطوات للتحكم في الحرارة أثناء القطع الدقيق بالليزر .

النتائج والقيمة

سمح لنا مستوى التسامح الذي تم تحقيقه بالحفاظ على الطول الإجمالي 1200 مم ضمن هامش الخطأ الذي يبلغ ±0.08 مم ، وهو تحسن مذهل بنسبة 82% عن المعايير السابقة. لقد سمح للجزء بالمرور عبر اختبار تصادم السيارة الكامل في المحاولة الأولى. تم تحسين سرعة عملية التصنيع بنسبة 40% بسبب التركيب المثالي، وبسبب التوحيد الممتاز، تم تقليل نسبة المخلفات بعد التصنيع إلى أقل من 0.01% . أدى هذا الأداء إلى ضمان عقد الإنتاج السنوي الكامل، مما يوضح موثوقية خدمة القطع بالليزر للسيارات لدينا للتطبيقات المهمة.

يوضح هذا المشروع تحديدًا القدرات الفنية لشركة LS Manufacturing باعتبارها مزودًا يركز على الهندسة ولا يقتصر على قطع المعادن فحسب، بل يتعامل أيضًا مع السلوك المادي. بفضل القدرة على حل المشكلة الأساسية للتشوه الحراري باستخدام نظام التحكم الديناميكي، فإن إحدى المزايا الرئيسية لدينا تكنولوجيا القطع بالليزر المتقدمة ، تمكنا من تحقيق نتائج إنتاج رائعة وخفض التكلفة.

تحقيق زيادة بنسبة 40% في كفاءة التجميع ومعدل خردة يقارب الصفر. نحن ندعوك للاستفسار عن خدمات القطع بالليزر للسيارات لدينا.

الأسئلة الشائعة

1. كيف يضمن تصنيع LS تسامحًا بمقدار ± 0.1 مم للأجزاء الفولاذية للسيارات شديدة التحمل؟

تتكون معداتنا من آلة ألياف الليزر بقدرة 12 كيلو وات مع التحكم في المحركات الخطية. يساعدنا هذا، جنبًا إلى جنب مع نظام التعويض الرقمي، على ضمان عدم حدوث أي تغييرات في الأبعاد بسبب التشوه الحراري حيث أننا قادرون على تعويضها في الوقت الفعلي.

2. ما هي المواد التي يمكن لخدمة القطع بالليزر للسيارات الخاصة بك التعامل معها على وجه التحديد؟

نحن نقدم خدمات القطع للفولاذ فائق القوة ( درجات 600 - 1500 ميجا باسكال )، وفولاذ البورون، والألومنيوم، والفولاذ المقاوم للصدأ. علاوة على ذلك، لدينا تقنية خاصة لحماية المواد من التلف عند العمل مع مواد عاكسة للغاية.

3. كيف يمكنك تقليل المنطقة المتأثرة بالحرارة (HAZ) أثناء القطع بالليزر للفولاذ عالي القوة؟

يساعدنا استخدام المعلمات المتخصصة لتعديل النبض عالي التردد في أجهزتنا على تقليل التعرض للحرارة وبالتالي الحفاظ على تقليل صلابة الحافة أقل من 5% مقارنة بصلابة المادة الأولية.

4. هل توفر شركة LS Manufacturing إمكانية تحسين DFM (التصميم من أجل التصنيع) لعروض أسعار القطع بالليزر المخصصة للسيارات؟

نعم، يقوم المهندسون في شركتنا بتقديم تحليل مجاني للرسمة خلال 24 ساعة . سيقوم المتخصصون بتقديم توصيات احترافية فيما يتعلق بتخطيط التسامح وتحسين المواد.

5. ما هي شهادات الجودة التي تحملها خدمة القطع بالليزر الدقيقة للسيارات لديك؟

تتوافق شركة LS Manufacturing مع نظام إدارة الجودة IATF 16949. تحتوي كل شحنة من OEM على شهادة تحليل (MTR) وتقرير قياس CMM مفصل متضمن في العبوة.

6. هل يمكنكم تقديم أسعار تنافسية لمشاريع قطع معادن السيارات بالليزر والتي تتضمن ملايين الوحدات؟

وهذا ممكن من خلال تطبيق أنظمة التحميل الآلية بالكامل بالإضافة إلى تقنيات قطع الخطوط الشائعة. نقوم أيضًا بتسهيل عمليات التسليم المرحلية اعتمادًا على احتياجات سلاسل التوريد العالمية.

7. ما هي المهلة الزمنية النموذجية لطلب القطع بالليزر بكميات كبيرة والتي تشتمل على فولاذ عالي القوة؟

يمكن تسليم العينات القياسية خلال ثلاثة أيام من وقت العمل. في حالة التصنيع بالجملة، تضمن مرافق التصنيع الآلية لدينا على مدار الساعة أوقات الشحن من 10 إلى 14 يومًا من استلام الطلب.

8. هل تدعم المعالجة الثانوية - مثل إزالة الأزيز أو طلاء السطح - بعد القطع بالليزر؟

نعم، نحن نقدم خدمة تسليم المفتاح لتسليم المنتج النهائي الذي يغطي جميع الجوانب بما في ذلك القطع بالليزر، وإزالة الأزيز التلقائي، والثني باستخدام الحاسب الآلي، وعمليات الطلاء الكهربي KTL .

ملخص

سعيًا لتحقيق الوزن الخفيف والسلامة في السيارات، يعد القطع بالليزر الدقيق أمرًا أساسيًا. يستخدم تصنيع LS تقنية الليزر بقدرة 12 كيلووات وDFM الاستباقي لتحقيق تفاوتات تبلغ ±0.1 مم في الفولاذ عالي القوة. باعتبارنا شريكًا مبنيًا على اليقين الفني، فإننا لا نقدم مكونات عالية الجودة فحسب، بل نزيل أيضًا مخاطر الدقة في سلسلة التوريد الخاصة بك. تساعد عملياتنا المتكاملة ومراقبة جودة دورة الحياة منتجاتك على اجتياز عمليات تدقيق السيارات الصارمة بسرعة.

هل تعاني من الأجزاء غير المطابقة للمواصفات أو التلف الحراري على الحواف المقطوعة؟ تجنب تكلفة رفض اللحام ووقت التوقف عن العمل الناتج عن عدم كفاءة الموردين. تقدم شركة LS Manufacturing الآن " خدمة التدقيق العميق في سوق دبي المالي على مستوى السيارات " لفترة محدودة. قم بتحميل رسومات STEP/PDF الخاصة بك؛ في غضون 24 ساعة ، الحصول على رسمي أسعار القطع بالليزر للسيارات من خلال إستراتيجية تفصيلية للتسامح تبلغ ±0.1 مم ، وتقرير تحسين المواد، وتفصيل التكلفة بشكل شفاف.
