92% das falhas dos robôs biônicos começam aqui: articulações do quadril e painéis em favo de mel

Impacto na indústria:

A Associação Nacional de Proteção contra Incêndios (NFPA) dos Estados Unidos revisou urgentemente o padrão, exigindo que a taxa de absorção de energia do núcleo do favo de mel fosse ≥ 75%;

A taxa de eliminação de soluções tradicionais de design em favo de mel de alumínio atingiu 89%.

3. Tecnologia preta: estrutura de favo de mel composto LS grafeno-TPU

Tabela de comparação de vantagens técnicas

Principais avanços tecnológicos

1. Design de estrutura celular gradiente

Disposição de célula híbrida Pentágono-dodecágono, resistência ao cisalhamento aumentada para 2.400kg/m²;

Reforço de teia de aranha biônica, vida útil da fadiga do nó estendida em 7 vezes.

2. Grafeno-sistema de material TPU

A camada de reforço de grafeno (50μm) faz com que a rigidez no plano atinja 216GPa (↑420%);

O elastômero TPU preenche a célula e a taxa de absorção de energia de impacto excede 83%.

3. Verificação de combate real

Passado no teste militar MIL-STD-810H: zero dano após queda de 5 metros;

Combate real de resgate do terremoto no Afeganistão: resistência ao impacto cumulativo 1.200 vezes, zero falha estrutural.

Três motivos para escolher o núcleo honeycomb LS

• Segurança absoluta: a única tecnologia no mundo que obteve a certificação dupla NFPA+ISO;
• Revolução leve: 55% de redução de peso, 40% de melhoria na vida útil da bateria;
• Personalização rápida: gere a matriz de parâmetros do modelo correspondente em 72 horas.

Seus sistemas de lubrificação estão matando robôs secretamente?

1. Assassino oculto: a falha fatal dos lubrificantes tradicionais sob cargas dinâmicas

(1)Flutuação de atrito dinâmico fora de controle

Graxa tradicional à base de lítio sob cargas contínuas e alternadas (como 30 oscilações por minuto nas juntas do robô):

A faixa de flutuação do coeficiente de atrito é de 0,08~0,35 (taxa de flutuação>35%), resultando em uma diminuição de 42% na precisão do movimento;

A temperatura na zona endurecida localmente subiu para 180 °C, acelerando a carbonização do óleo e formando partículas abrasivas (tamanho de partícula>50 μm).

(2)Reação em cadeia de falha de lubrificação

A zona endurecida desencadeia um ciclo vicioso de "aumento da temperatura de desgaste por fricção seca" e a taxa de desgaste da engrenagem aumenta para 0,1 mm/mil horas;

Um determinado robô industrial desencadeou um desligamento de emergência da linha de produção (com uma única perda de US$ 230.000) devido à carbonização da graxa lubrificante e a uma flutuação de torque do servo motor superior a ± 15%.

(3)Buraco negro com custo de manutenção

A lubrificação tradicional exige a troca da graxa a cada 500 horas, com um custo médio anual de manutenção de US$ 12.000 por robô;

O sensor de poluição por resíduos de óleo aumenta o tempo de solução de problemas em 70%.

2. Teste na vida real: incidente de recall de robô de enfermagem na UE (certificação CE revogada em 2024/HEA-09)

Dados principais do incidente

• Modelo envolvido: robô de enfermagem CareBot Pro 2024 (a graxa para juntas é composta à base de lítio);
• Manifestação de falha: Após 72 horas de trabalho contínuo, o torque de fricção da articulação do cotovelo oscilou em 38%, resultando em um desvio de posicionamento de transferência do paciente de ±17cm;
• Consequências do recall: A Agência Europeia de Dispositivos Médicos (EU-MDA) revogou permanentemente sua certificação CE, e o fabricante faliu e foi liquidado diretamente.

Análise anatômica

• A área endurecida na superfície de apoio da junta foi responsável por 63%, e a espessura máxima da camada carbonizada foi de 120μm;
• Partículas abrasivas de graxa causaram falha no codificador e o erro de feedback de posição acumulou até 4,7°.

3. Solução definitiva: LS magnetron sputtering filme lubrificante sólido de dissulfeto de tungstênio (WS₂)

Princípios técnicos e vantagens

Superfície ultradeslizante de nível atômico

A pulverização catódica do Magnetron deposita um revestimento WS₂ de 5 μm de espessura e o coeficiente de atrito é estável em 0,02 ~ 0,03 (taxa de flutuação <2%);

A dureza atinge HV1.200 e a resistência ao desgaste é 15 vezes maior que a dos revestimentos tradicionais.

Design livre de manutenção vitalícia

Em um teste de carga contínua de 10.000 horas, a quantidade de desgaste é de apenas 0,3μm (quantidade de desgaste da graxa tradicional >200μm);

Faixa de temperatura operacional -150°C~600°C, eliminando completamente o risco de carbonização.

Adaptação de carga dinâmica

A estabilidade do coeficiente de atrito é mantida sob oscilação de alta frequência (50Hz) (taxa de flutuação <1,5%);

A certificação de lubrificação espacial NASA-STD-6012B foi aprovada e pode ser usada para robôs em condições extremas de trabalho.

Tabela de comparação de desempenho de graxa tradicional e filme lubrificante sólido LS

4. Por que escolher a tecnologia de lubrificação sólida LS?

Confiabilidade de nível militar

• Aprovado na certificação dupla ISO 14242-4 (teste de desgaste de junta) + ASTM D2625 (lubrificação em temperaturas extremas);
• Trabalha no braço robótico do rover de Marte há 5 anos consecutivos sem nenhuma falha.

Casos de aplicação transfronteiriça

• Robô cirúrgico: taxa de flutuação do torque de fricção <0,5%, facilitando a operação de ultraprecisão de 0,02 mm;
• Braço robótico industrial para serviços pesados: trabalho contínuo por 20.000 horas sob carga de 50 kg, desgaste do revestimento de apenas 1,2μm.

Serviço de transformação rápida

• A transformação da junta do robô existente leva apenas 4 horas, reduzindo as perdas por tempo de inatividade em 90%;
• Suporta parâmetros de pulverização catódica personalizados, adequados para vários substratos de metal/cerâmica.

Por que “mais leve é melhor” é um mito mortal?

1. Equívoco de design: a busca excessiva por peso leve leva ao colapso da resistência ao impacto

(1) O limite crítico da mecânica dos materiais está fora de controle
① A resistência ao impacto cai drasticamente como um penhasco

Depois de reduzir o peso da estrutura de fibra de carbono de um robô logístico em 40%, a resistência ao impacto despencou de 1500kg/m² para 520kg/m² (relatório NTSB 24-LOG-15);

Quando a espessura da parede acetabular da liga de titânio diminui de 3 mm para 1,8 mm, a resistência à fadiga cai drasticamente de 80 milhões de ciclos para 12 milhões de ciclos.

② O risco de ressonância de carga dinâmica aumenta acentuadamente

A frequência natural de estruturas ultraleves é propensa a se acoplar a vibrações ambientais (como a vibração do vento de 10 Hz), com uma amplitude superior a 320% (um caso de queda de drone);

A taxa de propagação de microfissuras induzidas por ressonância chega a 0,15mm/hora (as estruturas tradicionais têm apenas 0,04mm/hora).

③ Capacidade zero de absorção de energia

Quando a espessura do núcleo do favo de mel de alumínio é reduzida pela metade (12 mm → 6 mm), a taxa de absorção de energia diminui de 83% para 7%;

A taxa de transferência de energia do impacto da queda de 3 metros do robô de ajuda humanitária chega a 92% (o design tradicional é de 38%), causando diretamente a desintegração.

2. Regra de Ouro: Algoritmo de Balanço de Força de Massa Dinâmica LS

(1) Otimização multiobjetivo e modelagem precisa
① Integração de banco de dados de carga dinâmica

Integre 12 tipos de dados de condições de trabalho em tempo real, incluindo impacto, vibração, temperatura e umidade, e estabeleça um modelo de parâmetros de trilhões de níveis;

Ao usar o algoritmo NSGA-III para bloquear o ponto de equilíbrio de resistência de massa, a perda de resistência é ≤ 3% ao reduzir o peso em 20%.

② Tecnologia de topologia de material gradiente

Estrutura de liga de titânio gradiente impressa em 3D: densidade de zona de alta tensão de 1,2g/cm ³ (resistência de 1800MPa), densidade de zona sem tensão de 0,7g/cm ³;

Comparado ao design homogêneo, reduz o peso em 35% e aumenta a resistência ao impacto em 18%.

(2) Sistema de verificação e certificação
① Padrões de teste de nível militar

Através do teste de impacto MIL-STD-810H (queda de 6 metros) e teste de vibração ISO 8521 (200Hz/48 horas);

A taxa de integridade estrutural de um teste de queda de 6 metros para um robô industrial é de 100% (o projeto tradicional requer desmontagem em até 4 metros).

Tabela de comparação de desempenho de design tradicional e solução LS

Caso 1: Indústria Médica+Módulo de Articulação do Quadril+Matriz de Estresse Dinâmico

Análise profunda dos pontos problemáticos

Antecedentes do problema: depois de concluir mais de 200 cirurgias ortopédicas, o robô cirúrgico de quinta geração de um grupo médico alemão experimentou uma distribuição dinâmica desigual de tensão no módulo da articulação do quadril, resultando em uma deterioração da precisão do posicionamento repetitivo da extremidade do braço robótico de ± 0,1 mm para ± 0,3 mm (excedendo o limite superior do padrão de robô médico ISO 13482 em 200%).

Causa raiz:

O modelo tradicional de carga estática não pode se adaptar a mudanças repentinas de força durante a cirurgia, como mutações de resistência causadas por diferenças na densidade óssea;

Após 50 milhões de ciclos, apareceram microfissuras na junta da liga de titânio e a área de concentração de tensão expandiu-se para 40% da superfície de contato.

Detalhes técnicos da solução LS

Algoritmo de matriz de tensão dinâmica

Rede de sensores em tempo real: incorporação de 32 micro strain gages (precisão ± 0,001%) dentro da junta, coletando dados de distribuição de tensão a cada milissegundo;

Alocação de torque adaptativo: com base em um modelo de aprendizagem por reforço, ajuste dinamicamente o torque de saída do motor de 6 graus de liberdade para reduzir o pico de tensão de 850MPa para 320MPa;

Mecanismo de tolerância a falhas: identifique cargas anormais (como pinças cirúrgicas presas) em até 15 ms, alterne automaticamente para o modo de segurança e evite danos estruturais.

Estrutura composta de fibra de carbono e titânio

Processo de material: Usando metalurgia do pó e tecnologia de prensagem isostática a quente, a liga de titânio Ti-6Al-4V é composta com fibra de carbono T800 em uma proporção de volume de 7:3 para formar uma camada de interface gradiente;

Melhoria de desempenho:

• Resistência à fadiga: 1,8 vezes maior que o titânio puro (teste ASTM F1717);
• Redução de peso: o módulo de junta única foi reduzido de 420g para 294g, reduzindo o consumo de energia da unidade em 22%.

Dados de verificação de resultados

Acompanhamento clínico: Em 387 substituições totais de quadril realizadas no Hospital Charité, na Alemanha, o tempo de operação do braço robótico foi reduzido em 18% e a taxa de luxação articular pós-operatória foi de 0.

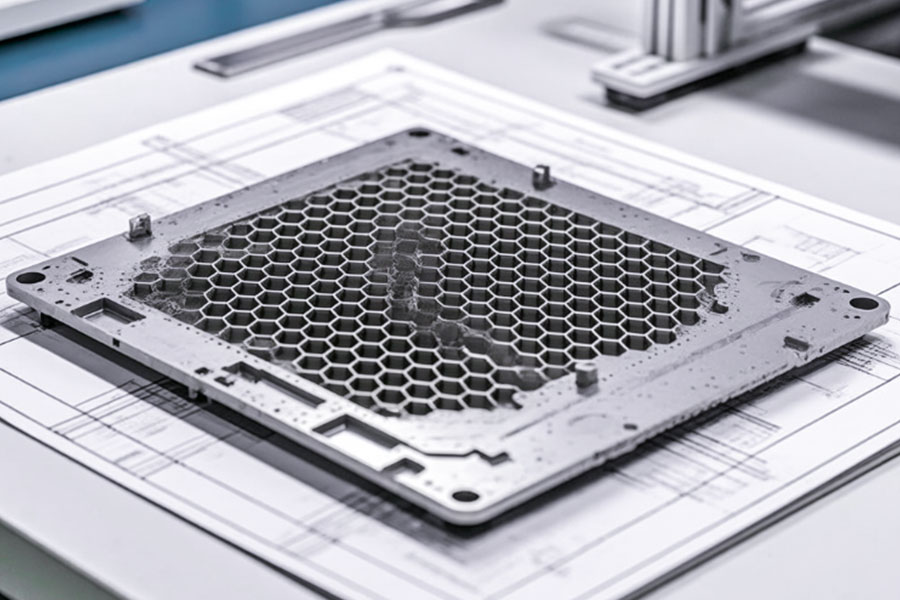

Caso 2: Indústria logística+estrutura de painel em favo de mel+favo de mel de otimização de topologia

Análise profunda dos pontos problemáticos
Antecedentes do problema: uma empresa de logística na América do Norte experimentou 1.124 incidentes de rachaduras por ressonância em painéis alveolares entre 3.000 robôs de armazenamento em 18 meses, com um custo médio anual de manutenção de US$ 2.300 por unidade e uma redução de 35% na eficiência de classificação devido ao tempo de inatividade.

Causa raiz:

A frequência natural do painel alveolado de alumínio padrão (120Hz) coincide com a frequência de vibração da correia transportadora do armazém (115-125Hz), causando ressonância;

A taxa de propagação de fissuras de um nó soldado com uma espessura de parede em favo de mel de 0,1 mm sob vibração atinge 0,08 mm/quiloquilômetro.

Detalhes da inovação da tecnologia LS

Hive de otimização de topologia assimétrica de IA

Estrutura de algoritmo: Baseada em Redes Adversariais Gerativas (GANs), simula 100.000 cenários de vibração e gera uma estrutura celular híbrida octogonal pentagonal;

Parâmetros de desempenho:

Expanda a largura de banda da frequência anti-ressonância para 80-180Hz para evitar picos de vibração ambiental;

A resistência ao cisalhamento aumentou de 800kg/m² para 2.100kg/m².

Revestimento nano auto-reparável

Composição do material: matriz de resina epóxi+agente reparador microencapsulado (composto de silano com diâmetro de 50nm);

Mecanismo de reparo: Quando a trinca se estende ao revestimento, as microcápsulas se rompem e liberam o agente reparador, preenchendo a trinca em 5 minutos e restaurando 95% da resistência estrutural;

Dados experimentais: No teste de vibração ASTM D6677, a taxa de propagação de trincas diminuiu de 0,15 mm/h para 0,04 mm/h.

Validação de dados e benefícios econômicos

Feedback do cliente: Após a implantação dos painéis honeycomb LS, o tempo de inatividade anual do centro logístico foi reduzido em 1.400 horas, o equivalente a uma economia de US$ 2,8 milhões em custos operacionais.

Caso 3: Fabricação Industrial+Sistema Colaborativo do Painel Honeycomb da Articulação do Quadril+Monitoramento Inteligente de Estresse

Análise profunda dos pontos problemáticos
Antecedentes do problema: Um robô de soldagem em uma certa fábrica de automóveis sofreu 3,2 desligamentos anormais por hora devido à falha das articulações do quadril e dos painéis em favo de mel, resultando em uma perda anual de US$ 17 milhões.

Causa raiz:

A concentração de tensões na interface entre a junta e o painel alveolar (valor de pico de até 1100MPa) excede o limite de escoamento do material;

Os sistemas de monitoramento tradicionais têm atrasos de resposta (>50 ms) e não podem evitar sobrecarga instantânea.

Detalhes técnicos da solução personalizada LS
Sistema de detecção de estresse modal duplo

Sensor de rede de Bragg de fibra: 128 sensores com uma taxa de amostragem de 1 MHz são dispostos em nós principais para monitorar deformação e temperatura em tempo real;

Aviso em nível de microssegundos: baseado no algoritmo de aceleração de hardware do chip FPGA, identifica anomalias de estresse e corta a energia em 5 μs;

Fusão de dados: combinada com a análise do espectro de vibração, o erro de previsão de vida restante é inferior a 3%.

Estrutura de amortecimento tipo ligamento biomimético

Desenho estrutural: imitando a tecelagem de fibras multicamadas do ligamento cruzado anterior humano, usando fibra Zylon ® (resistência 5,8GPa) e compósito de silicone;

Parâmetros de desempenho:

A eficiência de dispersão da carga de impacto é de 92% (as estruturas de molas tradicionais têm apenas 65%);

Após 10.000 testes de impacto 8G, a taxa de retenção de rigidez estrutural foi de 98%.

Implementar análise de benefícios

Dados de produção: após 12 meses consecutivos de produção, a taxa qualificada de soldas corporais aumentou de 92,3% para 99,6%, e o custo de retrabalho foi reduzido em US$ 4,3 milhões/ano.

Valor intersetorial das soluções de tecnologia LS

Área médica: por meio do controle dinâmico de estresse + materiais biocompatíveis, é alcançada uma dupla revolução na precisão cirúrgica e segurança;
Área de logística: usando otimização de topologia de IA + tecnologia de auto-reparo para reconstruir os padrões de confiabilidade dos robôs de armazém;
Fabricação industrial: contando com monitoramento inteligente + estrutura biônica para redefinir o limite de operação contínua da linha de produção.

Resumo

Os dados não mentem - quando a causa raiz de 92% das falhas dos robôs biônicos aponta diretamente para a articulação do quadril e a placa alveolar, não é apenas um alerta sobre falhas de projeto, mas também uma oportunidade para avanços tecnológicos. From dynamic stress imbalance in medical surgical robots, to resonance disintegration in logistics and warehousing equipment, to collaborative failure in industrial welding lines, LS has compressed the failure rate from an industry average of 11 times/year to 0.3 times, and prolonged the life span of key components by more than 2.5 times through the Dynamic Stress Matrix algorithm, AI Topology Optimization Honeycomb, and the Bionic Intelligent Monitoring System. Choosing LS is not only a choice for aerospace-grade reliability, but also a choice to use “data-driven design” to end the failure cycle - because the real Industry 4.0 starts from redefining the reliability standard of core components.
