خدمة تصنيع قوالب الحقن: شركة تصنيع دقيقة حسب الطلب مع تحليل احترافي للتصميم من أجل التصنيع

تُعدّ خدمات تصنيع قوالب الحقن عنصرًا أساسيًا في سلسلة القيمة العالمية شديدة التنافسية اليوم، حيث يواجه المشترون الباحثون عن قوالب حقن البلاستيك تأخيرات طويلة في طرح المنتجات في السوق، واختبارات مكثفة للقوالب، بالإضافة إلى مشاكل في القطع مثل الانكماش والتشوه. ويعود ذلك إلى أن الموردين التقليديين عادةً ما يتجاهلون إجراء تحليل التصميم للتصنيع (DFM) الاحترافي في البداية، ويعتمدون في قراراتهم على خبرتهم دون مراعاة التفاعلات الفيزيائية المتعددة داخل تدفق القالب.

تُدمج شركة LS Manufacturing أدوات القوالب الدقيقة المصممة خصيصًا مع خبرة هندسية واسعة لتقديم تقييم مفصل لإمكانية التصنيع بدءًا من مرحلة تقديم العروض، مما يضمن عمرًا افتراضيًا للقوالب يصل إلى مليون دورة إنتاج بدقة ±0.01 مم . سيساعدك استكشاف هذا الدليل على اكتشاف أثر التدخل الاحترافي في تكنولوجيا القوالب على تحويل أفكارك إلى منتجات صناعية عالية الجودة، ومعالجة هذه المشكلات بفعالية.

أدوات قوالب الحقن: دليل مرجعي سريع للتصميم الدقيق للتصنيع

أهم النقاط الرئيسية:

• يُعدّ التصميم من أجل التصنيع استثمارًا استباقيًا: فالتحليلات الهندسية المبكرة تتجنب تعديل القوالب واختناقات الإنتاج.
• المحاكاة أمر لا غنى عنه: يعد تحليل تدفق القالب جزءًا لا يتجزأ من التنبؤ بالعيوب والقضاء عليها قبل قطع المعادن.
• الأدوات عبارة عن نظام: يجب أن تعمل أنظمة التبريد والإخراج والبوابات الفعالة بتناغم لتحسين عمر القالب وجودة المنتج .
• الهدف هو أصل تصنيعي: يصبح القالب المصمم جيدًا أصلًا بقيمة مئات الآلاف من الطلقات.

لماذا تثق بهذا الدليل؟ خبرة عملية من خبراء التصنيع في LS

على الرغم من توفر معلومات عديدة حول قولبة الحقن على الإنترنت، إلا أننا في شركة LS Manufacturing نمتلك خبرة عملية مباشرة. نطبق تحليل DFM الاحترافي، وهو جزء لا يتجزأ من عملية التصنيع، والذي يُغطى بتفصيل في كتب مثل "تكنولوجيا صناعة القوالب" ، على جميع مشاريعنا. يساعدنا هذا على التغلب حتى على أصعب المشكلات الهندسية، وإنتاج قطع عالية الجودة في الوقت المحدد، لا سيما في الصناعات ذات المتطلبات العالية.

نستخدم تقنية التصنيع بالإضافة لإنشاء نماذج أولية وتخصيص القوالب، مع تحسين المواد والعمليات وقابلية التوسع من خلال تصميم دقيق للتصنيع. كل درس نقدمه لكم مستمد من تجربتنا العملية، سواء كانت إيجابية أم سلبية.

كل معلومة نقدمها نتاج خبرة عملية، سواء كانت إيجابية أم سلبية. هدفنا من تقديم هذه المعلومات هو تمكينكم من اتخاذ القرارات الصائبة لتحقيق النجاح في مسعاكم والاستفادة من أدوات القوالب الدقيقة التي تلبي احتياجاتكم.

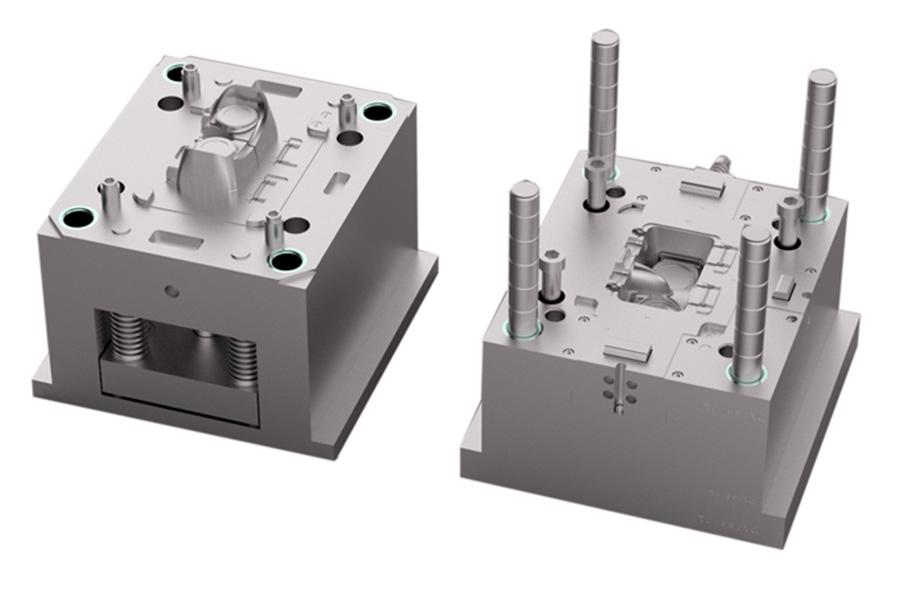

الشكل 1: تقوم أدوات قالب الحقن المخصصة بتجميع دبابيس طرد من الفولاذ H13 المقوى في قاعدة القالب من أجل المتانة.

لماذا يُعد اختيار خدمة أدوات قوالب الحقن الاحترافية أمرًا بالغ الأهمية لإنتاجك طويل الأمد للمعدات الأصلية؟

يعتمد النجاح طويل الأمد في تصنيع قطع غيار الشركات المصنعة الأصلية على التحكم في التكلفة الإجمالية للملكية ، حيث لا تمثل التكلفة الأولية لقوالب التشكيل سوى جانب واحد منها. في هذه الورقة، نصف المنهجية التي طورناها لمعالجة المشكلة التقنية الأساسية المرتبطة بالتكلفة الإجمالية للملكية: وهي عدم القدرة على التحكم في تكاليف دورة حياة المنتج نتيجةً للتآكل المبكر للقوالب وتفاوت جودة القطع. تتضمن هذه المنهجية إجراءات هندسية استباقية مقترنة بعلم المواد.

اختيار الفولاذ بناءً على البيانات: ما وراء جداول المواصفات

تمت محاكاة دورة التصنيع الكاملة لتحديد الخيار الأمثل لفولاذ الأدوات. في حالة قطعة مطلوبة لمليوني عملية، قمنا بقياس مقاومة التآكل لفولاذ S136 مقابل مقاومة الإجهاد الحراري لفولاذ H13 . من خلال الاختبارات المعجلة، وجدنا أن تآكل أبعاد فولاذ S136 أقل بنسبة 40% بعد 500 ألف عملية في بيئة رطبة. تُغني هذه الدراسة التجريبية عن الحاجة إلى إعادة تجهيز الأدوات بتكلفة باهظة في منتصف العملية، مما يؤكد الأساس التقني لأدوات قوالب الحقن الدقيقة .

تصميم استباقي لفترات صيانة ممتدة

تُراعي خدمة تصميم قوالب الحقن لدينا محاكاة التآكل خلال مرحلة التصميم. في حالة طلب إنتاج كميات كبيرة، اتخذنا تدابير وقائية لتوقع الحرارة الناتجة عن القص وتبريد البوابات بالشكل الأمثل لضمان عمر تشغيلي أطول. وكما هو متوقع، قمنا بتمديد دورات الصيانة بنسبة 40% .

ضمان اتساق على مستوى الميكرون للتجميع

تتجلى القيمة الأساسية الكامنة في أدواتنا من خلال التناسق في ملايين قطع غيار الشركات المصنعة الأصلية. ويتحقق ذلك باستخدام فولاذ ذي صلابة ثابتة مضمونة وأنظمة طرد تقلل من أي إجهادات. بالنسبة لتجميعة سيارة محددة، حققنا قطرًا داخليًا دقيقًا بتفاوت ±0.02 مم خلال 18 شهرًا من الإنتاج، دون الحاجة إلى فرز بعد التشكيل. ويمكن بعد ذلك تجميعها بسلاسة باستخدام أدوات قوالب حقن السيارات .

التحقق من التميز من خلال مقاييس الإنتاج

تُقاس جودة تصنيعنا المتميزة من خلال مؤشرات الأداء الرئيسية. نحدد مؤشرات الأداء الرئيسية، مثل استقرار زمن دورة الإنتاج ومعدل الرفض من أصل 100 ألف دورة، لكل مشروع. في أحد مشاريعنا الأخيرة، والذي تضمن تطبيقًا مخصصًا لقوالب الحقن لأحد عملائنا في قطاع الإلكترونيات، حققنا معدل قبول بلغ 99.92% خلال عام واحد.

تُبيّن الورقة المذكورة أعلاه فلسفتنا التقنية القائمة على الاستثمار في استقرار الإنتاج. لا يتعلق الأمر بامتلاكنا قدراتٍ مُحددة، بل بقدرتنا المُثبتة على بناء نظام يُتيح التحكم الناجح والفعّال في تكاليف دورة حياة المنتج. يُقدّم التركيز على العملية الهندسية ونتائجها فائدةً ملموسة تضمن استدامة عمليات تصنيع قوالب الحقن بكميات كبيرة .

كيف يمكن لأدوات قوالب الحقن المخصصة تحسين تدفق المواد وتقليل أوقات الدورة بنسبة عشرين بالمائة؟

بالإضافة إلى معايير الماكينة، يتطلب تقليل زمن الدورة إعادة هندسة كاملة للأداة للتعامل مع الحرارة وتدفق المواد. توضح هذه الوثيقة التقنية التي نستخدمها لتوفير دورات موثوقة بنسبة تزيد عن 20% من خلال التركيز على إدارة الحرارة وتحسين قنوات تدفق المواد داخل الأدوات المعقدة. تتضمن أدوات قوالب الحقن المخصصة الخطوات التالية:

التحليل الحراري: تحديد نقطة الاختناق الحراري

• تحديد التحديات: من خلال محاكاة ملء القالب وتبريده، سيتم تحديد مناطق تركيز الحرارة الزائدة مثل الأضلاع السميكة والتقاطعات . وهذا سيحدد عملية التبريد للدورة.
• منهجنا: سيتم إجراء تحليل CHT لمحاكاة انتقال الحرارة بدقة بين البوليمر وفولاذ الأدوات وسائل التبريد. وسيكون هذا بمثابة خارطة طريق لجميع خطوات تحسين زمن الدورة المستقبلية.

هندسة قنوات التبريد المطابقة

1. تنفيذ الحل: سيتم تصنيع قنوات تبريد متوافقة مع شكل التجويف باستخدام تقنية الطباعة ثلاثية الأبعاد . صُممت قنوات التبريد بحيث تحافظ على مسافة ثابتة من التجويف.
2. الإجراء الفني: سيؤدي هذا إلى استبدال القنوات المحفورة بشكل مستقيم حيث ستكون هناك فجوة من 3 إلى 5 ملم بين قناة التبريد والتجويف بدلاً من فجوة تبلغ حوالي 15 ملم سابقًا.

نظام عدّاء وبوابة مُحسَّن ريولوجيًا

• مسارات التدفق المتوازنة: نقوم بنمذجة معدل القص وانخفاض الضغط لخلق توازن طبيعي في نظام البوابات أو نظام القنوات الساخنة الذي يضمن التعبئة المتزامنة.
• خطوتنا التقنية: من خلال تصميم الموضع والحجم الأمثلين للبوابة، نحقق ضغط تعبئة أقل وإجهاد قص أقل يؤدي إلى تدهور المادة. هذا يعني أنه يمكننا استخدام مادة ذات لزوجة منخفضة أو درجة حرارة انصهار منخفضة، مما سيساعدنا على تقليل وقت التبريد لأدوات قوالب الحقن عالية الكفاءة .

مزامنة معلمات العملية

1. التكامل المُثبت: سيتم إطلاق أداتنا المُحسّنة باستخدام تصميم تجريبي لتنسيق ضغط التعبئة ووقت التبريد ودرجة حرارة سائل التبريد مع الملف الحراري الجديد.
2. النتيجة القابلة للقياس: في حالة الغلاف الإلكتروني ذي الجدران الرقيقة، قللت هذه الطريقة وقت الدورة من 25 ثانية إلى 17.5 ثانية (تحسن بنسبة 30٪ ) وعززت التسطيح بنسبة 15٪ ، مما يؤدي إلى كفاءة تصنيع مثالية.

يُبيّن هذا البروتوكول أن تحسين زمن دورة الإنتاج بشكلٍ ملحوظ هو نتيجة هندسية، وليس مجرد إعداد للآلة. تكمن ميزتنا التنافسية في التكامل المنهجي للمحاكاة الحرارية، والتبريد المطابق، والتصميم الريولوجي ضمن خدمة أدوات قوالب الحقن عالية الأداء التي نقدمها. نحقق مكاسب مُثبتة بنسبة مئوية من رقمين في كفاءة التصنيع ، مما يوفر عائدًا استثماريًا قابلًا للحساب يُعزز القدرة التنافسية لحلول حقن البلاستيك الخاصة بكم.

ما هو الدور الذي يلعبه مصنع القوالب الدقيقة في تحقيق دقة تصل إلى مستوى الميكرون للأجزاء المعقدة؟

بالنسبة لمصنّع قوالب دقيقة ، يُعدّ ضمان دقة تصل إلى مستوى الميكرون في الأجزاء المعقدة إنجازًا هندسيًا، وليس مجرد مسألة تتعلق بالمعدات. توضح هذه النشرة الفنية العملية اللازمة لضمان دقة تصل إلى ±0.005 مم في المكونات الرئيسية، وهو أمر بالغ الأهمية لدعم الشركات المصنعة للمعدات الأصلية (OEM) عالية الجودة . يكمن الحل في التحكم المنهجي في العمليات اللازمة لمواجهة العوامل التي قد تُسبب تغيرًا في حجم أي قالب حقن، وبالتالي يُشكّل هذا أساس أدوات قوالب الحقن .

يُوضّح بروتوكولنا تعريف الشريك الأمثل في مجال أدوات قوالب الحقن فائقة الدقة . من خلال منهجيتنا المتكاملة للتحكم البيئي، والتشغيل الدقيق المُعوَّض لتحقيق تجانس الأبعاد، والقياسات الدقيقة أثناء العملية، نحلّ مشكلة تباين الأبعاد. نضمن دقة قوالب تصل إلى ±0.005 مم، ونتجنّب التباينات الدقيقة المكلفة. أرسل مواصفات القطعة الآن لتلقّي دراسة جدوى وعرض سعر نهائي للمشروع.

الشكل 2: يتم فحص أدوات القوالب عالية الجودة على آلة CMM للتحقق من أبعاد إدخال الفولاذ P20.

لماذا يُعد تحليل التصميم للتصنيع الاحترافي أهم استثمار قبل البدء في مشروعك؟

تبدأ أي عملية تصنيع قوالب الحقن، حتى قبل عملية قطع المعدن، بتحليل التصميم للتصنيع . قد يكون التحليل السطحي محفوفًا بالمخاطر نظرًا لاحتمالية الحاجة إلى تكرارات؛ لذا فإن عملية تحليل التصميم للتصنيع الاحترافية ستساعد في معالجة جميع مشكلات قابلية التصنيع. باستخدام تقنيات الهندسة التنبؤية لدينا، يمكننا تحويل الإخفاقات إلى نجاحات، وضمان قابلية التنبؤ بالمشروع والتحكم فيه منذ البداية.

تحديد العيوب التنبؤي عبر المحاكاة المتقدمة

يُستخدم تحليل Moldflow عالي الدقة لنمذجة عملية التعبئة والتغليف والتبريد بأكملها. في حالة غلاف المستشعر، تنبأنا بخطوط اللحام على قسم مانع للتسرب حيوي، وانحباس الهواء في التجاويف العميقة. باستخدام هذه المعلومات، تمكّنا من تعديل عوامل مثل موضع البوابة وسُمك الجدار، مما يمنع العيوب مسبقًا ويضمن إنتاجًا خاليًا من العيوب بمعدل كان من المتوقع أن يُنتج عنه 15% من الخردة. هكذا نطور أدوات قوالب الحقن التي تُقلل المخاطر .

تحسين أنظمة البوابات والعدائين لتحقيق الأداء الأمثل

بناءً على هذا التحليل، تم تحديد النوع والحجم والموقع المناسبين للبوابات بدقة. كما أظهر تحليلٌ باستخدام برنامج المحاكاة في المشروع نفسه أن استخدام بوابة واحدة يؤدي إلى تسخين مفرط ناتج عن القص. ومن خلال تعديل التصميم لاستخدام نهج متوازن ببوابتين، انخفض ضغط التعبئة بنسبة ٢٢٪ دون أي خطر على المادة المستخدمة. وبذلك، يُعد تحسين أداء المواد من خلال معلومات دقيقة أحد عمليات التصميم للتصنيع (DFM) التي نركز فيها على الأداء .

حلول هندسية للتهوية للتخلص من الهواء المحتبس

من الأخطاء الشائعة عدم كفاية التهوية. من خلال تحليلنا، نستطيع تحديد مناطق احتباس الهواء وتقييم مدى خطورتها. في حالة المستشعر، قمنا بتطبيق مسارات تهوية محددة لتجنب الاحتراق والحقن غير الكامل في المناطق التي كشفت عنها المحاكاة. بفضل هذا النهج الاستباقي للتهوية، والذي كان نتاجًا لتصميم مُراعي للتصنيع ، كانت الحقنة الأولى ناجحة، وتم الحصول على قوالب حقن عالية الإنتاجية .

التحقق من صحة نطاقات العمليات لتحقيق استقرار التصنيع

النتيجة النهائية هي نطاق تشغيل موثوق ومُدقّق. فبدلاً من مجرد تحديد مجموعة محددة من القيم، يكمن الهدف في تحديد نطاق التشغيل الأمثل لعمليات الصهر والحقن والتبريد . ستمنح هذه النتيجة فريق الإنتاج وصفةً موثوقة، وتحوّل القالب إلى أداة فعّالة. تُعدّ هذه الخطوة أعلى مستوى من مستويات الحدّ من المخاطر .

هذا نهج هندسي استراتيجي، وليس مجرد قائمة مراجعة. يُعد تحليلنا الاحترافي لتصميم القوالب للتصنيع (DFM) خدمة أساسية تُغني عن التخمين وتعتمد على بيانات دقيقة. ما يُميزنا هو استخدامنا لتقنيات هندسية قائمة على المحاكاة للتغلب على العقبات المتعلقة بالتدفق والتبريد والمتانة قبل تصميم أي أداة. هكذا تُساعد خدمتنا عملاءنا على معالجة قضايا الجودة وطول العمر والاستقرار في مشاريعهم التقنية لقوالب الحقن .

كيف يمكن لقوالب التشكيل الدقيقة المصممة حسب الطلب أن تحل تحديات التشكيل بالحقن والتشكيل بالإدخال؟

تُعالج أدوات القوالب الدقيقة المصممة خصيصًا المشكلات الأساسية للقولبة بالحقن والقولبة بالإدخال - كالزوائد، وضعف الالتصاق، وحركة أداة الإدخال - باستخدام حلول هندسية بدلًا من التخمين. وتصف الأقسام التالية النهج التقني المُستخدم لضمان أداء ثابت وموثوق في تطبيقات حقن المواد المتعددة .

أنظمة محاذاة دقيقة لأختام خالية من الزوائد

• الآلية الأساسية: تشكيل تجميعات القوالب مع إغلاقات محكمة للغاية ( <0.01 مم ) وآليات محاذاة ثانوية.
• النتيجة: يمنع تشكل الوميض عند نقطة التماس بين المواد الصلبة واللينة ، وهو عامل أساسي في تقديم خدمة التشكيل بالحقن .

تحسين قوة الترابط من خلال التحكم الحراري

1. الآلية الأساسية: التحكم في مستويات الحرارة في الركيزة أثناء الطلقة الأولى لتشجيع الالتصاق الجزيئي .
2. النتيجة: تحقيق قوة ربط ثابتة قادرة على تحمل أكثر من 1000 دورة إجهاد ، وهو ناتج أساسي من تقنيات قولبة الإدخال .

التحكم في الإجهاد الحراري لتحقيق الاستقرار الأبعاد

• الآلية الأساسية: توفير دوائر تبريد فردية لكل منطقة من مناطق المواد في أدوات قوالب الحقن متعددة الطلقات .
• النتيجة: يمنع التشوه الناتج عن الاختلافات في معدل الانكماش والتبريد خلال عدة عمليات إطلاق .

تحديد موضع الإدخال المعتمد للتغليف الكامل

1. الآلية الأساسية: تنفيذ عمليات تصنيع أجهزة تحديد المواقع الدقيقة جنبًا إلى جنب مع الإدخال القائم على الروبوتات .
2. النتيجة: يضمن تغليفًا مثاليًا مع محاذاة دقيقة للحشوات لأدوات القوالب الآلية .

يصف البروتوكول منهجية هندسية صارمة للأنظمة تُستخدم لضمان الجودة. تعالج تقنية قوالب الحقن الدقيقة المخصصة لدينا مشاكل الالتصاق والزوائد والثبات باستخدام ميكانيكا دقيقة وإدارة حرارية وتحكم دقيق في العمليات. نقدم حلولاً مُثبتة في الإنتاج لتصميم وتصنيع قوالب حقن التغليف ، مما يُمكّن من تحويل التصاميم المعقدة إلى مكونات جاهزة للإنتاج.

الشكل 3: قنوات تبريد معقدة في آلات خدمة قوالب الحقن DFM في الفولاذ المقوى من أجل إنتاج فعال.

ما هي معايير الجودة التي يجب أن تتوقعها من أدوات قولبة الحقن لموردي المعدات الأصلية؟

إن جودة أدوات قوالب الحقن المستخدمة في إنتاج المعدات الأصلية (OEM) هي سمةٌ مُصممةٌ وفقًا لمنهجية الأنظمة، وليست مجرد مسألة رأي. تشرح هذه الورقة البحثية كيفية هندسة الجودة بطريقة قابلة للقياس لتوفير أساس لتقييم قدرة مورد أدوات قوالب الحقن على ضمان الدقة في جميع مراحل عملية التصنيع.

ينظر هذا المفهوم إلى الجودة كنظام كمي. وبصفتنا شركة مصنعة حاصلة على شهادة ISO ، فإننا نتغلب على مشكلة انعدام ضمان الجودة من خلال نظام متكامل للتحكم في العمليات، والقياس، والشفافية الكاملة في التوثيق. تضمن المنهجية المتبعة في حلولنا لقوالب الحقن عالية الاستقرار للعميل ضمانًا موضوعيًا بأن كل قطعة تُصنع وفقًا للمعايير المحددة مسبقًا، وهو أمر بالغ الأهمية لأعمال تصنيع المعدات الأصلية (OEM).

هل يمكن لخدمة قوالب الحقن المصممة للتصنيع أن تخفض بشكل كبير تكاليف المعالجة الثانوية؟

تُعالج خدمة تصميم قوالب الحقن للتصنيع (DFM) الأصلية تكاليف المعالجة الثانوية مباشرةً، وذلك بإزالة جوانب الأجزاء المصبوبة التي لا يمكن تشكيلها. وبتقديم خدمات تتجاوز مجرد مراجعة تفاصيل الأجزاء، نبتكر حلولاً للقوالب تتضمن عمليات معقدة، مثل النوى الجانبية وآليات فك البراغي، كجزء لا يتجزأ من العملية. تُعد استراتيجية التصنيع المتكاملة هذه استراتيجية فعّالة لخفض التكاليف .

دمج الإجراءات لتجاوز عمليات التشغيل الآلي

نُدمج أيضًا تقنيات متقدمة في عملية التشكيل، مثل القوالب الجانبية والرافعات وأنظمة فك البراغي، ضمن القالب نفسه. بالنسبة لموصل السوائل الذي يتطلب ثقوبًا جانبية، قمنا بدمج نظام هيدروليكي جانبي لإنشاء هذه الثقوب مباشرةً أثناء عملية التشكيل، مما يُغنينا تمامًا عن أي حفر باستخدام آلات CNC بعد التشكيل. هذا يُتيح لنا تحويل القالب من مجرد تجويف إلى أداة تشكيل وظيفية بالكامل، وهو أمر أساسي في هندسة القيمة التي نعتمدها في تصميم قوالب الحقن .

تشكيل الخيوط والتجاويف داخل القالب

تُستخدم القوالب القابلة للطي والقوالب الدوارة القابلة للفك لإنشاء خيوط داخلية وتجاويف سفلية. وكما هو موضح في دراسة حالة لجزء من غلاف مستشعر، أدى التشغيل الآلي للقوالب القابلة للفك إلى إنشاء خيط M12x1.0 ، مما أغنى عن عملية التثقيب المكلفة والمستهلكة للوقت. أصبح استخدام تقنية CNC ممكنًا بفضل التصميم الدقيق للأدوات والتحقق من صحتها.

دمج الأجزاء في لقطات فردية

يكشف هذا التحليل عن إمكانية دمج عدة أجزاء مُجمّعة في قطعة واحدة كبيرة مُشكّلة. ففي تجميع مشبك السيارة، أدى إعادة تصميم زنبرك معدني وغطاء بلاستيكي في قطعة بلاستيكية مفصلية واحدة، من خلال آلية انزلاق متطورة للغاية، إلى خفض تكلفة التصنيع بنسبة 34% . وهذا يُمثل تصنيعًا متكاملًا خلال عملية التصميم.

التحقق من الجدوى وتأثير التكلفة

نقوم بإجراء تحليل مقارن للتكلفة والفوائد لكل اقتراح من اقتراحات التصميم للتصنيع . كان موصل السوائل مثالاً على ذلك، حيث تم تحقيق وفورات بنسبة 30% لكل وحدة نتيجةً للاستغناء عن التصنيع باستخدام الحاسوب (CNC) مقارنةً بتكلفة الأدوات الأولية الإضافية البالغة 12% ، مما يوفر عائدًا واضحًا على الاستثمار ويبرر خدمة التصميم للتصنيع التي تركز على خفض التكاليف .

خدمة قوالب الحقن المصممة للتصنيع (DFM) التي نقدمها هي حل هندسي مصمم خصيصًا لمعالجة مشكلة العمليات الثانوية المكلفة، وذلك من خلال تطوير الحركة المعقدة اللازمة لإنشاء الميزات داخل القالب نفسه. وقد تم تقييم هذا النهج في تصميم أدوات قوالب الحقن من حيث العائد على الاستثمار، مما يجعل القالب نفسه أصلًا قيّمًا يساهم في خفض التكاليف على المدى الطويل.

الشكل 4: يتم تركيب نظام قناة ساخنة من النحاس البريليوم في القالب لأدوات قوالب الحقن الخاصة بمصنعي المعدات الأصلية.

لماذا تختار شركة LS Manufacturing كشريكك في مجال أدوات القوالب عالية الجودة لسلاسل التوريد العالمية؟

في مجال إدارة سلاسل التوريد الدولية، تكمن القيمة الحقيقية لشريك تصنيع قوالب التشكيل في تقليل التأخيرات وسوء الفهم ومخاوف الجودة، وليس في سعر الوحدة. تقوم علاقاتنا على الحد المبكر من المخاطر والشفافية الكاملة فيما يتعلق بالجوانب التقنية ، مما يجعل علاقة المورد امتدادًا طبيعيًا لفريقك الهندسي. فيما يلي تفصيل للعمليات التي توجهنا بصفتنا موردًا موثوقًا به متخصصًا في تصنيع قوالب التشكيل عالية الجودة :

تخفيف المخاطر الاستباقي من اليوم الأول

• عمليتنا: نقدم لكم تقريرًا شاملاً عن التصميم للتصنيع في غضون 24 ساعة من إرسالكم طلب عرض الأسعار الخاص بكم، مع توضيح المشاكل المحتملة المتعلقة بالأدوات وتدفق المواد وإخراج الأجزاء .
• النتيجة: سيساعدك هذا التقييم الاستباقي على تجنب التعديلات المكلفة أثناء عملية المشروع من خلال وضع الأساس لأدوات قوالب الحقن الاستراتيجية .

تسليم الأصول التقنية الكاملة

1. المنتج النهائي: نقدم لكم الملف الكامل مع القالب: ملفات ثلاثية الأبعاد، ورسومات ثنائية الأبعاد، ولقطات فيديو من اللقطة الأولى، وأوراق إعداد معلمات العملية.
2. النتيجة: النتيجة هي الشفافية التقنية الكاملة، وبالتالي تمنحك القدرة على ضمان معرفة فرقك العالمية بكيفية إعادة إنتاج الأجزاء، مما يمنحهم تحكمًا حقيقيًا وموثقًا في أدوات قوالب الحقن والتصنيع.

التواصل الموحد من أجل تعاون سلس

• نظامنا: يعمل نظامنا وفق بروتوكول يتضمن تحديثات أسبوعية، وبوابة للمشروع، وموافقات قائمة على مراحل الإنجاز .
• والنتيجة: إنها تتجنب أي لبس وتوحد جميع الأطراف المعنية في جميع المناطق الزمنية، وهو أمر ضروري للحفاظ على شراكة سلسة بين الشركات على مستوى العالم .

دعم مدى الحياة وتحسين مدعوم بالبيانات

1. التزامنا: نحتفظ بسجل مدى الحياة لكل أداة يتم استخدامها، ونوثق أداءها وصيانتها وسجلات إنتاجها.
2. والنتيجة: بفضل ذلك، أصبحنا قادرين على التنبؤ بالاحتياجات المستقبلية والتحسين، لنصبح موردًا موثوقًا به على المدى الطويل لأدوات قوالب الحقن الخاصة بك طوال دورة حياتها .

شراكتنا العالمية بين الشركات مصممة للتكامل، فهي لا تقدم أداة فحسب، بل حزمة متكاملة من الحوكمة التقنية والتعاون اللازمين لتحقيق نتائج متسقة. انضم إلينا لتخفيف مخاطر سلسلة التوريد منذ البداية. أرسل طلب عرض الأسعار الخاص بك لتحصل على تدقيق تصميم للتصنيع خلال 24 ساعة وعرض أسعار شفاف وعالمي للمشروع.

دراسة حالة: حلول قوالب تصنيع دقيقة لأغلفة الأجهزة الطبية من شركة LS Manufacturing

واجهت شركة عالمية رائدة في تصنيع الأجهزة الطبية تأخيرات كبيرة في إطلاق نظامها التشخيصي بسبب مشاكل في التغليف وانحرافات في أبعاد قالب غلاف مضخة البولي كربونات الشفاف. وقد بلغت نسبة المنتجات المعيبة في القالب المستخدم حاليًا 12% ، مما اضطر الشركة إلى إيقاف الإنتاج. وتم تكليف شركة LS Manufacturing بتوفير حلول بالغة الأهمية لقوالب الحقن، من شأنها حل مشكلة عدم الاستقرار وضمان استقرار سلسلة التوريد لهذا الجزء الحيوي.

تحديات العميل

كان الجزء المعني عبارة عن غلاف مضخة من البولي كربونات الشفاف، يتطلب مانع تسرب وتفاوتًا أساسيًا في القطر الداخلي لا يتجاوز ±0.01 مم . وقد أظهر القالب الحالي عيوبًا متكررة في خطوط الفصل وتشوهًا حراريًا، مما أدى إلى معدل رفض بلغ 12% وانحراف في الأبعاد يتجاوز ±0.05 مم . تسببت هذه المشاكل في تأخير إطلاق المنتج لمدة ثلاثة أشهر ، بالإضافة إلى تعديلات مكلفة على القالب أدت إلى تلف الفولاذ، مما جعل الإنتاج غير موثوق.

حلول التصنيع LS

عالج الحل المقترح المشكلات الأساسية لسوء إدارة الحرارة ونقص الدقة الميكانيكية. تضمن تصميمنا قناة تبريد متدرجة من الساخن إلى البارد للحفاظ على درجة حرارة تجويف متساوية ( ± 1.5 درجة مئوية ). تم تصنيع المكونات الرئيسية باستخدام آلة طحن CNC خماسية المحاور بدقة متناهية تصل إلى ± 0.005 مم . علاوة على ذلك، تم تركيب نظام مراقبة للكشف التلقائي عن مشاكل الإخراج. وقد عالج هذا النهج الدقيق في تصنيع قوالب الحقن مصادر الزوائد وتغيرات الأبعاد بشكل كامل.

النتائج والقيمة

حقق القالب الجديد نجاحًا من المحاولة الأولى (اجتياز الاختبار من الدرجة الأولى)، حيث قضى على الزوائد وحافظ على دقة قطر التجويف الحرج ضمن نطاق ±0.008 مم باستمرار. وقد مكّن ذلك من تقليل زمن دورة الإنتاج بنسبة 25% ، مع تحقيق صفر صيانة غير مخططة خلال 500,000 دورة. وقد دفعت كفاءة وموثوقية أدوات قوالب الحقن المُثبتة العميل إلى دمج جميع منتجاته من قوالب الحقن الطبية الدقيقة مع شركة LS Manufacturing، مما يضمن استقرار سلسلة التوريد الخاصة به لإطلاق منتجاته المستقبلية.

تُبرز هذه الحالة قدرتنا على تشخيص أعطال الأدوات النظامية وتطبيق حلول هندسية متكاملة تُحقق استقرارًا إنتاجيًا قابلًا للقياس. فنحن نعالج عدم الاستقرار التقني الكامن الذي يُعطّل عمليات التصنيع عالية القيمة. إن خبرتنا التقنية في توفير أدوات حقن القوالب الطبية التي تعمل وفقًا للمواصفات من اليوم الأول هي السبب وراء اختيار الشركات المصنعة للمعدات الأصلية لنا لتلبية متطلبات تطبيقاتها الأكثر تطلبًا.

تجنّب التأخيرات والهدر الناتج عن الزوائد والانحرافات في الأبعاد. تواصل معنا للتعاون مع مهندسينا لإجراء مراجعة شاملة والحصول على حلول أدوات معتمدة مع عرض سعر رسمي.

الأسئلة الشائعة

1. ما هو الوقت النموذجي اللازم لتنفيذ مشروع خدمة أدوات قوالب الحقن؟

تستفيد شركة LS Manufacturing من ورشتها الرقمية الداخلية التي تعمل على مدار الساعة طوال أيام الأسبوع لتقديم عينات أولية (T1) في غضون 25-35 يومًا . يضمن هذا الجدول الزمني المتسارع، الذي يفوق متوسط ​​الصناعة بنحو 15% ، تقليلًا كبيرًا في الوقت اللازم لطرح منتجك في السوق ضمن دورة تطويره.

2. كيف تضمن شركة LS Manufacturing العمر الافتراضي لأدوات قوالب الحقن المخصصة؟

نضمن عمرًا استثنائيًا للقوالب من خلال تحديد دقيق لأنواع الفولاذ الممتازة ذات الجودة العالمية من موردين مثل ASSAB أو BOHLER . ويتم التحقق من ذلك من خلال شهادة كاملة للمواد، بما في ذلك اختبارات الصلابة الصارمة وتقارير المعالجة الحرارية الشاملة لكل قالب إنتاج.

3. ما هي التفاصيل التي يتضمنها تقرير تحليل القوالب الاحترافي الخاص بك؟

يقدم تقرير DFM المفصل الخاص بنا تحليلاً كاملاً يغطي توحيد سمك الجدار، وتوزيع البوابة والضغط، والتنبؤات بمصائد الهواء وخطوط اللحام ، وحسابات الانكماش الدقيقة، والتوصيات المصممة خصيصًا لتصميم دائرة التبريد الأمثل لضمان جودة الجزء.

4. هل يمكن لشركة تصنيع قوالب دقيقة مثل LS التعامل مع مواد ذات درجات حرارة عالية مثل PEEK؟

نعم، نحن مجهزون بالكامل لمعالجة البوليمرات ذات درجات الحرارة العالية. تتضمن أدواتنا حشوات فولاذية متخصصة عالية الصلابة وأنظمة تسخين مخصصة لدرجات الحرارة العالية، مصممة خصيصًا لتشكيل PEEK وPPS وغيرها من المواد المتقدمة بنجاح.

5. لماذا يجب عليّ أن أدفع مقابل حلول قوالب دقيقة مصممة خصيصًا بدلاً من قالب اقتصادي؟

يُسهم الاستثمار في أدوات قولبة الحقن عالية الدقة في تقليل أوقات دورات الإنتاج والحد من فترات التوقف غير المخطط لها. وعلى مدار دورة الإنتاج الكاملة، يمكن لهذه الموثوقية والكفاءة العالية أن تُخفض التكلفة الإجمالية للقطعة الواحدة بأكثر من 20% مقارنةً ببدائل الأدوات الأقل تكلفة.

6. هل تتوافق أدوات قوالب الحقن الخاصة بك لتطبيقات تصنيع المعدات الأصلية مع المعايير الدولية؟

نعم، جميع قوالبنا مصممة ومصنعة وفقًا للمعايير الدولية الرئيسية مثل DME أو HASCO . وهذا يضمن التوافق التام، والأداء الموثوق، وسهولة الصيانة في مرافق قولبة الحقن في أي مكان في العالم، مما يوفر لك مرونة في سلسلة التوريد.

7. كيف تساعد خدمة قوالب الحقن DFM الخاصة بك في تقليل عيوب الأجزاء؟

تستخدم خدمتنا محاكاة متقدمة لنمذجة أكثر من 200 سيناريو تشكيل مختلف قبل بدء التصنيع. وهذا يُمكّننا من تحديد ومعالجة ما يصل إلى 95% من العيوب المحتملة - مثل الانكماش والتشوه وخطوط اللحام - في مرحلة التصميم، مما يمنع التجارب المكلفة وإعادة العمل.

8. كيف يمكنني الحصول على عرض أسعار دقيق لأدوات القوالب عالية الجودة اليوم؟

للحصول على عرض سعر دقيق ، يُرجى تحميل ملفات التصميم بمساعدة الحاسوب ( بصيغة STEP أو IGES ) بشكل آمن عبر بوابتنا الإلكترونية. سيقوم مهندسونا ذوو الخبرة بتقديم تقييم تفصيلي مجاني للتصميم من أجل التصنيع (DFM) وتحليل شامل لتكاليف المشروع خلال 24 ساعة ، مما يُسهّل عليك عملية اتخاذ القرار.

ملخص

إن اختيار مورد يتمتع بخبرة حقيقية في مجال التصميم للتصنيع (DFM) هو ما يضمن انتقال مشروع قولبة الحقن بسلاسة من النماذج الأولية المختبرية إلى الإنتاج بكميات كبيرة. من خلال تحسين أدوات القوالب بشكل شامل، تتغلب شركة LS Manufacturing على تحديات التفاوتات المعقدة، وتبني ميزة تنافسية قوية من حيث الجودة والكفاءة بالاعتماد على الهندسة القائمة على البيانات. في سعينا لتحقيق الدقة والتسليم في الوقت المحدد، لسنا مجرد شركة مصنعة للقوالب، بل نحن شريكك التقني المخلص.

هل أنت مستعد للتخلص من مشاكل الإنتاج الناتجة عن عدم اتساق جودة القوالب؟ حمّل رسوماتك ثلاثية الأبعاد الآن لتحصل على مراجعة مجانية لتصميم القوالب للتصنيع (DFM). سيقدم لك خبراؤنا في مجال قوالب الحقن عرضًا شاملاً يتضمن نصائح لتحسين العمليات، وتوقعات عمر القوالب، وتسعيرًا متدرجًا. انقر على "احصل على عرض سعر فوري" لتجربة استجابتنا خلال 24 ساعة وابدأ رحلتك نحو تصنيع خالٍ من العيوب.
