Quais são as principais considerações de design e engenharia na impressão 3D?

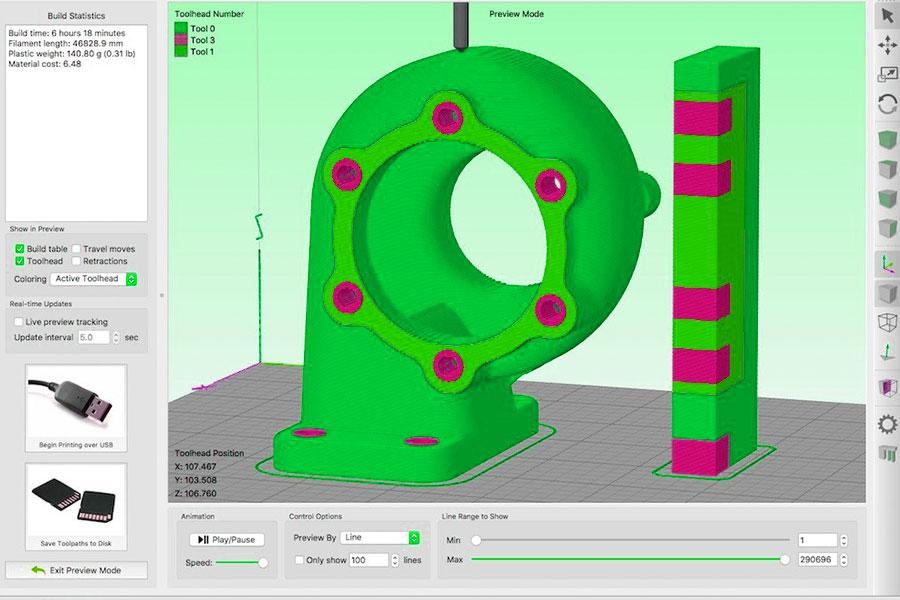

Como uma tecnologia de fabricação avançada, a impressão 3D está gradualmente transformando o setor industrial. No entanto, para explorar todo o potencial da impressão 3D, é necessário considerar cuidadosamente diversos fatores de projeto e engenharia. Este artigo abordará as principais considerações de projeto e engenharia para impressão 3D, visando auxiliar projetistas e engenheiros a fazerem melhor uso dessa tecnologia.

O que é impressão 3D ?

A impressão 3D, também conhecida como manufatura aditiva , é um processo no qual um arquivo digital é usado para criar um objeto sólido tridimensional. No processo de impressão 3D, camadas sequenciais de material são depositadas pela impressora 3D até que a criação do objeto seja concluída. Os objetos impressos em 3D são criados por meio de um processo aditivo, no qual a impressora deposita camada após camada de material até que o objeto desejado seja impresso. Cada camada pode ser considerada uma seção transversal finamente fatiada do item impresso. Com a impressão 3D, os usuários podem produzir formas complexas sem consumir tanto material quanto os métodos de fabricação tradicionais exigem.

O modo de operação da impressão 3D é o oposto da "manufatura subtrativa", onde o material é cortado ou escavado usando equipamentos como uma fresadora. Por outro lado, a manufatura aditiva não precisa de um molde ou bloco de material para criar objetos físicos. Em vez disso, ela empilha camadas de material e as funde. A impressão 3D oferece criação rápida de produtos, baixos custos com a infraestrutura fixa inicial e a capacidade de criar geometrias complexas usando diversos tipos de materiais, algo que as soluções de manufatura tradicionais podem não ser capazes de fazer com a mesma eficiência.

Qual é o papel da impressão 3D no projeto de engenharia?

1. Liberdade de design: A impressão 3D oferece aos designers a capacidade de criar praticamente qualquer forma ou estrutura imaginável. Isso abre um novo mundo de possibilidades de design, permitindo que os engenheiros fabriquem peças com melhor desempenho e funcionalidade.

2. Personalização: A impressão 3D oferece um nível de personalização incomparável aos métodos de fabricação tradicionais. Como a impressão 3D pode criar geometrias e estruturas complexas, é possível criar produtos para gestantes especificamente adaptados às necessidades individuais, o que tem implicações importantes para as indústrias médica e odontológica, já que 30 impressões podem ser usadas para criar implantes e próteses personalizados.

3. Redução de custos: Uma das vantagens mais significativas da impressão 3D é seu potencial para reduzir custos. Os métodos de fabricação tradicionais exigem ferramentas, moldes e dispositivos caros, cuja produção pode ser demorada e a manutenção, dispendiosa. A impressão 3D, por outro lado, elimina a necessidade dessas ferramentas e dispositivos, permitindo que os engenheiros produzam peças mais rapidamente e a um custo menor. Além disso, a impressão 3D permite um uso mais eficiente dos recursos, reduzindo o desperdício de material ao imprimir apenas as peças necessárias.

4. Prototipagem e testes: Outra vantagem significativa da impressão 3D é a sua capacidade de facilitar a prototipagem e os testes rápidos. Na manufatura tradicional, a criação de protótipos pode ser demorada e dispendiosa, uma vez que cada iteração exige a produção de novas ferramentas ou moldes. A impressão 3D elimina esse processo, permitindo que os engenheiros produzam e testem rapidamente o encaixe, a forma e a funcionalidade de múltiplos protótipos. Isso reduz o tempo e o custo associados à prototipagem, permitindo que os engenheiros iterem mais rapidamente e aprimorem seus projetos.

Quais são as principais considerações de design ao criar modelos 3D?

1. Seleção de Materiais

• Diferentes materiais (como PLA, ABS, nylon, etc.) possuem propriedades e aplicabilidade distintas . Por exemplo, o PLA é um material ecológico, fácil de imprimir e barato, porém com resistência térmica e mecânica relativamente baixas; o ABS apresenta maior resistência térmica e mecânica, mas pode produzir odor característico e deformar-se durante a impressão; o nylon possui alta resistência mecânica e à abrasão, mas é mais difícil de imprimir.
• Ao escolher um material, considere fatores como a finalidade do modelo, o ambiente de trabalho e o custo. Por exemplo, para modelos que precisam suportar uma certa quantidade de peso ou pressão, escolha um material com maior resistência; para modelos que requerem exposição prolongada a altas temperaturas, devem ser selecionados materiais com boa resistência ao calor.

2. Orientação e suportes de impressão

• A orientação de impressão afeta diretamente a qualidade e a estabilidade da impressão do modelo. Uma direção de impressão adequada pode reduzir o uso de estruturas de suporte, diminuir os custos de impressão e aumentar a taxa de sucesso da impressão dos modelos.
• A estrutura de suporte é utilizada para sustentar a parte saliente durante o processo de impressão, garantindo que o modelo não desmorone. O excesso de estruturas de suporte pode aumentar o tempo de impressão e os custos de material, portanto, seu uso deve ser minimizado durante o projeto.
• Ao escolher a direção de impressão, a geometria do modelo e a localização da saliência devem ser priorizadas para determinar a melhor direção de impressão e estrutura de suporte.

3. Resolução e altura da camada

• A resolução e a altura da camada são fatores essenciais que afetam a qualidade de impressão. Quanto maior a resolução, mais detalhado será o modelo impresso; quanto menor a altura da camada, mais firme será a ligação entre as camadas do modelo e maior será a resistência geral.
• No entanto, alta resolução e baixa altura de camada podem aumentar o tempo de impressão e os custos de material. Portanto, ao escolher esses parâmetros, é preciso fazer concessões com base nas necessidades específicas do projeto. Por exemplo, para ilustrações ou modelos que precisam mostrar detalhes, escolha alta resolução e baixa altura de camada; para modelos mais funcionais, a resolução e a altura da camada podem ser reduzidas adequadamente para diminuir os custos.

4. Espessura da parede e oco

• A espessura da parede afeta diretamente a resistência e a estabilidade do modelo. Paredes finas podem causar rachaduras no modelo durante a impressão ou o uso; paredes excessivamente grossas podem aumentar os custos de material e o tempo de impressão.
• O design oco permite menor uso de material e custos mais baixos, além de reduzir o peso do modelo. No entanto, esse mesmo design pode causar deformações ou rachaduras no modelo durante o processo de impressão. Portanto, a espessura ideal da parede e o design oco devem ser determinados de acordo com a finalidade e o tamanho do modelo durante o projeto.

5. Resolução Detalhada

• É crucial garantir que os detalhes do projeto do modelo impresso em 3D não se percam durante o processo de impressão. Isso exige que as limitações e características da tecnologia de impressão sejam totalmente consideradas durante a fase de projeto, para assegurar que o modelo mantenha os detalhes e a precisão originais após a impressão.
• Para aumentar a resolução dos detalhes, uma impressora 3D de alta resolução, parâmetros de impressão otimizados (como velocidade de impressão, temperatura, etc.) e processos de pós-processamento adequados (como lixamento, jateamento de areia, etc.) podem ser usados ​​para melhorar ainda mais o desempenho dos detalhes do modelo.

Como projetar para diferentes tipos de tecnologias de impressão 3D?

FDM

A FDM (modelagem por deposição fundida) é uma tecnologia de impressão 3D comumente usada em impressoras domésticas . Ao projetar um modelo adequado para impressão FDM, os seguintes fatores precisam ser considerados:

1. Espessura da parede: Os modelos impressos em FDM precisam ter uma certa espessura de parede para garantir a estabilidade e a resistência da estrutura. Em geral, a espessura da parede não deve ser inferior ao diâmetro do bico de impressão, sendo recomendável aumentá-la conforme necessário.
2. Estrutura de suporte: Como a FDM (Metal Derivada Fundida) é um método de empilhamento de materiais camada por camada, uma estrutura de suporte precisa ser adicionada à parte suspensa para evitar o colapso. No projeto, o uso de estruturas de suporte deve ser minimizado e considerado de fácil remoção.
3. Taxa de preenchimento: A taxa de preenchimento refere-se à solidez do interior do modelo. Ajustando a taxa de preenchimento, você pode reduzir o uso de material, mantendo a resistência do modelo. Em geral, uma taxa de preenchimento menor pode ser escolhida para modelos que não precisam ser submetidos a muita tensão.
4. Direção de impressão: Uma direção de impressão adequada pode reduzir a necessidade de estruturas de suporte e melhorar a eficiência e a qualidade da impressão. Ao projetar, a melhor orientação de impressão deve ser determinada de acordo com a geometria e a finalidade do modelo.

Impressão SLA e Jato de Tinta

A SLA (Modelagem Estereoscópica Curável por Luz) e a Impressão a Jato de Tinta ( impressão 3D, também conhecida como impressão 3D a jato de tinta ) são tecnologias de impressão 3D que exigem alta precisão. Ao projetar um modelo adequado para ambas as tecnologias, os seguintes fatores devem ser considerados:

1. Requisitos de precisão: Tanto a impressão SLA quanto a impressão a jato de tinta podem atingir alta precisão de impressão, permitindo a criação de modelos com detalhes minuciosos. No entanto, é importante observar que requisitos de precisão excessivos podem aumentar o tempo e os custos de impressão.
2. Estrutura de suporte: Semelhante à FDM, é necessário adicionar uma estrutura de suporte para a seção saliente. No entanto, as estruturas de suporte da SLA e da impressão a jato de tinta são geralmente mais fáceis de remover, pois podem ser obtidas quimicamente ou com materiais de suporte solúveis em água.
3. Seleção de materiais: A SLA utiliza principalmente resinas fotossensíveis como materiais de impressão, enquanto a impressão a jato de tinta pode usar uma variedade de materiais em pó. Ao projetar, o material adequado deve ser selecionado de acordo com as características e a aplicação do material.
4. Pós-processamento: Os modelos impressos em SLA geralmente requerem limpeza e pós-cura para remover a resina não curada e melhorar a resistência do modelo. A impressão a jato de tinta, por outro lado, pode exigir pós-processamento, como lixamento e jateamento de areia, para melhorar a qualidade da superfície.

SLS

A SLS (Sinterização Seletiva a Laser de Materiais em Pó) é uma tecnologia de impressão 3D adequada para a fabricação de geometrias complexas. Ao projetar um modelo adequado para impressão SLS, os seguintes fatores precisam ser considerados:

1. Geometrias complexas: A tecnologia SLS permite fabricar modelos com geometrias complexas, como canais internos, estruturas ocas, etc. No projeto, esse recurso pode ser totalmente aproveitado para criar modelos exclusivos.
2. Limitações de materiais: A SLS utiliza principalmente materiais em pó como materiais de impressão, como pó plástico, pó de cera, pó metálico, etc. No entanto, a temperatura de sinterização e as propriedades de diferentes materiais variam, portanto, os parâmetros de impressão ideais precisam ser determinados de acordo com as características do material durante o projeto.
3. Estrutura de suporte: A estrutura de suporte da SLS é geralmente mais fácil de remover do que a da FDM e da SLA, pois o pó não sinterizado pode ser usado como material de suporte. No entanto, ainda é necessário considerar como reduzir o uso de estruturas de suporte para melhorar a eficiência da impressão.

Quais são as diferenças entre as tecnologias de impressão 3D?

Quais são as considerações de engenharia cruciais na impressão 3D?

1. Resistência e Integridade Estrutural: Na impressão 3D, o projeto estrutural de um produto afeta diretamente sua resistência e integridade estrutural. Por exemplo, uma geometria adequada e detalhes de reforço estrutural podem tornar a estrutura mais resistente e reduzir possíveis problemas. Ao mesmo tempo, a firmeza da ligação entre as camadas também é um fator chave que afeta a integridade estrutural; se a ligação entre as camadas não for forte, é fácil que a estrutura se solte ou perca sua forma.
2. Tolerância e Ajuste: Devido à influência de diversos fatores, como equipamentos, materiais e processos, é difícil obter uma correspondência exata entre as dimensões do modelo impresso e as especificações do projeto. Configurações de tolerância adequadas garantem que as peças não apresentem problemas decorrentes de desvios dimensionais durante a montagem, o uso, etc.
3. Acabamento Superficial e Necessidades de Pós-Processamento: o acabamento superficial é um indicador que mede a rugosidade e a planicidade da superfície do produto, o que tem um impacto importante na estética e funcionalidade do mesmo. Para melhorar o acabamento superficial, podem ser empregadas técnicas de pós-tratamento, como alisamento a vapor, tratamento térmico e pintura por aspersão. Essas tecnologias podem eliminar superfícies ásperas e linhas de camadas indesejáveis, resultando em uma superfície mais lisa e com aparência mais profissional.
4. Durabilidade e Condições de Uso: Na impressão 3D, o ambiente e as condições de uso do produto devem ser considerados, como resistência a altas temperaturas, resistência à corrosão, impermeabilidade e outras características. Essas propriedades têm um impacto direto na durabilidade e longevidade do produto.

Como otimizar projetos para aumentar a eficiência da impressão 3D?

1. Minimize o tempo de impressão: Escolha a direção de impressão correta para reduzir as partes salientes e as estruturas de suporte, diminuindo assim o tempo de impressão e o consumo de material. Posicione a face plana maior voltada para baixo para garantir a estabilidade do processo de impressão e reduzir o tempo de impressão. Além disso, parâmetros como altura da camada, taxa de preenchimento e velocidade de impressão precisam ser ajustados de acordo com as necessidades específicas do modelo para equilibrar a qualidade de impressão e o tempo. Use alturas de camada menores em áreas de alta precisão para garantir a qualidade da impressão; em áreas não críticas, a altura da camada e a velocidade de impressão podem ser aumentadas adequadamente para reduzir o tempo de impressão.

2. Redução do uso de material: O design leve é ​​alcançado reduzindo a espessura das paredes do modelo e removendo detalhes e características desnecessárias, diminuindo assim o consumo de material e os custos de impressão. Mantendo a integridade da estrutura, adota-se um design oco ou em formato de colmeia para reduzir ainda mais o uso de materiais. Para modelos que não precisam ser submetidos a pressão excessiva, um design com cavidades internas pode ser usado para reduzir o consumo de material e o tempo de impressão. Ao projetar a estrutura oca interna, é importante garantir sua estabilidade e suporte para evitar deformações ou colapsos durante o processo de impressão.

3. Simplifique o pós-processamento: No processo de projeto, minimize o uso de estruturas de suporte para reduzir a dificuldade e o tempo de pós-processamento. Aproveite a função de geração automática de suportes do software de fatiamento para reduzir o tedioso ajuste manual. Otimize os detalhes do modelo e evite projetar detalhes e recursos excessivamente complexos para reduzir o esforço de pós-processamento. Quando necessário, estruturas de suporte removíveis ou facilmente removíveis podem ser usadas para facilitar o pós-processamento.

4. Impressão em lote: Durante o processo de design, considere combinar vários modelos para impressão em lote, a fim de melhorar a eficiência da produção. Através de um layout e disposição adequados, assegure-se de que cada modelo obtenha um bom resultado de impressão. Antes da impressão em lote, a impressora deve ser aquecida e calibrada para garantir a estabilidade e a precisão do processo de impressão. Organize a sequência e o tempo de impressão de forma adequada para evitar esperas e desperdício.

Longsheng: Seu único fornecedor de peças personalizadas.

Com mais de 15 anos de experiência em fabricação, trabalhamos com peças usinadas em CNC com tolerâncias de até 0,005 mm, orçamentos no mesmo dia e entrega em 72 horas. Já produzimos mais de 80.000 peças diferentes em diversas quantidades. Nosso objetivo é fornecer serviços de usinagem de peças metálicas de alta qualidade e eficiência para clientes de prototipagem e produção em massa. A Longsheng ocupa posição de liderança em setores similares em usinagem CNC, moldagem por injeção, fabricação de chapas metálicas, estampagem de metais, prototipagem rápida, impressão 3D e outros serviços. Transforme suas ideias em realidade com nossos excelentes serviços de fabricação sob demanda para produzir protótipos simples e complexos, além de peças finais. Todos os nossos produtos atendem a rigorosos padrões de tolerância e qualidade.

Resumo

A tecnologia de impressão 3D abre muitas novas possibilidades para o design e a engenharia, mas, ao mesmo tempo, diversos fatores precisam ser cuidadosamente considerados para garantir a qualidade e o desempenho do produto final. Designers e engenheiros podem aproveitar ao máximo o potencial da tecnologia de impressão 3D para criar produtos mais inovadores e práticos, selecionando racionalmente os materiais de impressão, otimizando o tamanho e a forma do modelo de design, projetando racionalmente as estruturas de suporte, considerando os requisitos de precisão de impressão, realizando análises de custo-benefício, adotando estratégias integradas de design e redução de peso, considerando a viabilidade dos processos de pós-processamento e transformando o pensamento inovador e aproveitando ao máximo as características da tecnologia de manufatura aditiva.
