Che cos'è la modellazione a deposizione fusa?

La tecnologia di stampa 3D FDM (Fused Deposition Modeling) , nota anche come FFF (Fused Filament Manufacturing), è una delle tecnologie di produzione additiva più diffuse. È di gran lunga la tecnologia di stampa 3D più popolare e diffusa al mondo.
Questa tecnologia è emersa nel 2004 e da allora si è diffusa in vari settori, e le sue applicazioni hanno abbracciato diversi ambiti.
In questo articolo spiegheremo in cosa consiste esattamente questa tecnologia.

Che cos'è la modellazione a deposizione fusa?

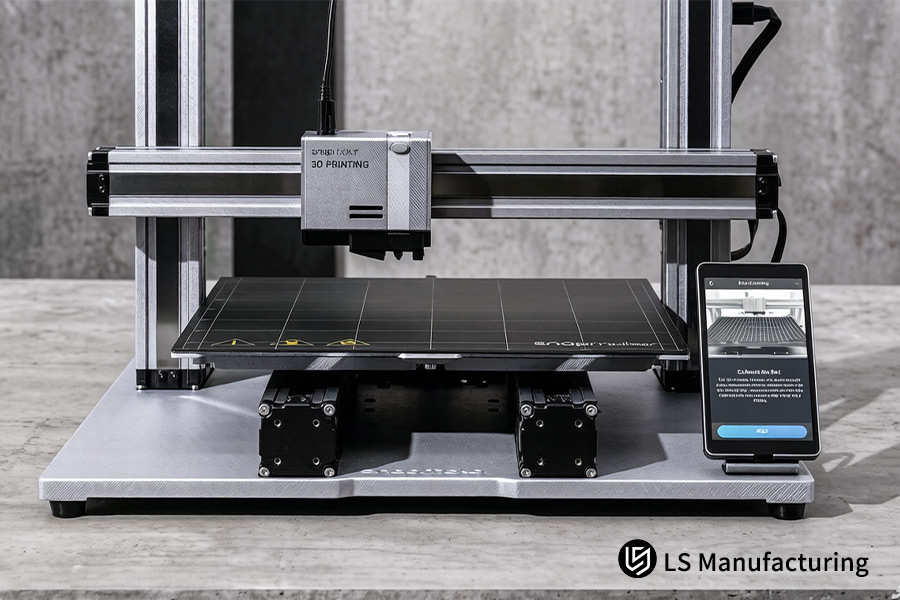

Le stampanti 3D FDM rappresentano spesso il primo passo nel mondo della stampa 3D per molte persone . Nei settori della progettazione, dell'ingegneria e della produzione, vengono spesso utilizzate come strumento per validare rapidamente i modelli concettuali e aiutare i team di progettazione a raggiungere un consenso prima di sviluppare prototipi funzionali.

Esistono molti tipi di stampanti 3D FDM, con dimensioni e prezzi diversi. La semplicità della tecnologia di stampa e del flusso di lavoro le rende una scelta ideale per chi si avvicina al mondo della stampa 3D, senza dover affrontare un investimento iniziale eccessivo. Tuttavia, è importante notare che le stampanti FDM spesso scendono a compromessi in termini di qualità e prestazioni dei pezzi stampati. Per gli utenti con esigenze più elevate in termini di funzionalità, resistenza all'acqua, superfici isotrope o lisce, le stampanti 3D SLA e SLS potrebbero rappresentare una scelta migliore.

Come funziona la stampa 3D FDM?

Uno dei motivi per cui la modellazione a deposizione fusa (FDM) è una delle tecnologie di stampa 3D più diffuse è la semplicità del processo. Il processo FDM può essere suddiviso nelle seguenti fasi.

Fase 1: Progettazione CAD
Il primo passo è la fase di progettazione, che prevede la creazione di un modello digitale 3D utilizzando un software di progettazione assistita da computer (CAD). La fase di progettazione definisce le dimensioni e la forma del prodotto stampato in 3D.

Passaggio 2: affettare

Una volta completata la progettazione CAD, si utilizza un software specializzato per suddividere il modello 3D in sottili strati. Ciascuno strato viene quindi convertito in un codice che istruisce la stampante 3D su come depositare il materiale.

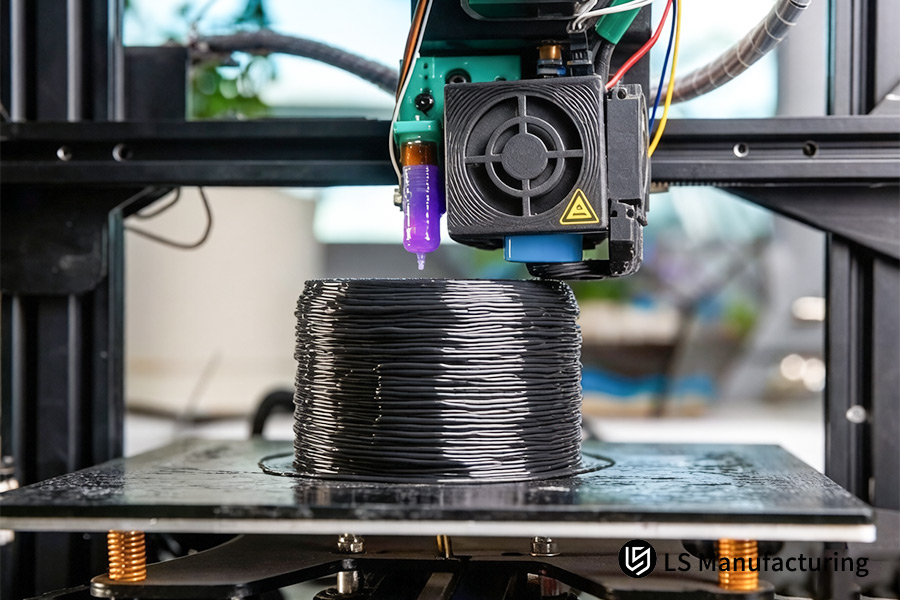

Fase 3: Liquefazione

Il progetto CAD suddiviso in sezioni viene inviato a una stampante 3D FDM, dove un filamento solido (solitamente acrilonitrile butadiene stirene o acido polilattico) viene riscaldato fino al punto di liquefazione in una testina di liquefazione.

Quali sono i vantaggi della tecnologia FDM?

I vantaggi della modellazione a deposizione fusa (FDM) si riflettono principalmente nei seguenti aspetti:

• Costo contenuto: l'attrezzatura è relativamente economica e il costo dei materiali è basso, il che la rende adatta al consumo di massa e a un'ampia applicazione.
  Facile da usare: tecnologia collaudata, intuitiva e adatta a famiglie, scuole e piccoli studi.
• Materiali diversi: supporta una varietà di materiali termoplastici, come PLA, ABS, ecc., e puoi scegliere il materiale più adatto alle tue esigenze.
• Ecologico: utilizzando materiali non tossici o a bassa tossicità, ha un impatto minimo sull'ambiente e sulla salute umana.
• La struttura di supporto è facile da progettare: quando è necessaria una struttura di supporto, è relativamente semplice da progettare e facile da rimuovere.
• Dimensioni di stampa flessibili: le dimensioni di stampa possono essere regolate in base alle esigenze per adattarsi a diversi scenari applicativi.

Quali sono i limiti della tecnologia FDM?

Gli svantaggi della modellazione a deposizione fusa (FDM) includono principalmente i seguenti aspetti:

1. Precisione limitata: essendo limitata dal diametro dell'ugello e dallo spessore dello strato, la precisione di stampa è relativamente bassa.
2. Richiede strutture di supporto: quando si stampano strutture complesse o sospese, di solito è necessario aggiungere strutture di supporto, il che aumenta il carico di lavoro di post-elaborazione.
3. Resistenza debole nella direzione di impilamento: Poiché gli oggetti vengono impilati strato per strato, la resistenza nella direzione di impilamento è generalmente debole.
4. Velocità di stampaggio relativamente lenta: rispetto ad altre tecnologie di stampa 3D, la velocità di stampaggio della FDM è lenta.
5. Qualità media della superficie: la superficie dell'oggetto stampato può presentare strati o irregolarità.

Come si confronta la tecnologia FDM con SLA e SLS?

Di seguito viene presentata un'analisi comparativa delle tecnologie FDM, SLA, SLS e SLM:

Analisi comparativa tra FDM e SLA (stereolitografia):

• Qualità della superficie: la tecnologia SLA utilizza la solidificazione laser della resina liquida per costruire gli oggetti strato per strato, il che fa sì che la superficie degli oggetti stampati mostri generalmente una texture più liscia e delicata. Attualmente, i processi tradizionali di formatura laser consentono già una produzione rapida di prodotti di alta qualità. Al contrario, poiché la tecnologia FDM utilizza materiale termoplastico fuso per accumulare strato per strato, ciò può portare a texture o piccole irregolarità sulla superficie.
• Costo: Rispetto alla tecnologia FDM, il costo delle apparecchiature e dei materiali necessari per la tecnologia SLA è generalmente più elevato. Poiché la SLA si basa su apparecchiature laser ad alta precisione e resina liquida, la FDM si fonda principalmente su una tecnologia di estrusione a caldo relativamente semplice e su materiali termoplastici.

Analisi comparativa tra FDM e SLS (Sinterizzazione Laser Selettiva):

• La tecnologia SLS utilizza il laser per sinterizzare materiali in polvere e formare oggetti. Questo legame naturale tra le polveri significa che non sono necessarie strutture di supporto aggiuntive per la stampa di strutture complesse. Quando la tecnologia FDM deve stampare strutture sospese o complesse, per garantire una stampa di alta qualità, di solito si aggiungono strutture di supporto. Pertanto, la tecnologia SLS offre maggiori vantaggi nella stampa senza supporti.
• In termini di selezione dei materiali: sebbene sia la tecnologia FDM che la SLS possano supportare una varietà di materiali diversi, la SLS è generalmente in grado di gestire una gamma più ampia di materiali in polvere, inclusi alcuni polimeri ad alte prestazioni e polveri metalliche (anche se la stampa SLS di polveri metalliche è costosa e tecnicamente complessa).

Analisi comparativa tra FDM e SLM (fusione laser selettiva):

• Riguardo all'adattabilità dei materiali: la tecnologia FDM è utilizzata principalmente per stampare prodotti in plastica, come PLA, ABS, ecc. La tecnologia SLM utilizza principalmente laser per fondere polveri metalliche e formare oggetti. Pertanto, questa tecnologia è particolarmente adatta alla produzione di parti metalliche. La SLM ha dimostrato i suoi insostituibili vantaggi in questi settori grazie ai requisiti di elevata resistenza, elevata durezza ed elevata resistenza alla corrosione.
• In diversi scenari applicativi, a causa delle differenze nell'adattabilità dei materiali, si riscontrano evidenti differenze nell'utilizzo delle tecnologie FDM e SLM. La FDM è più adatta a molti settori come la prototipazione, i display didattici e la progettazione di prodotti; la SLM è più indicata per i settori aerospaziale e medicale.

Quali materiali vengono utilizzati nella stampa FDM?

La stampa FDM (Fused Deposition Modeling) utilizza principalmente i seguenti tipi di materiali:

Materiale	Caratteristiche	Fare domanda a
PLA (Acido polilattico)	Ecologico e biodegradabile, buona biocompatibilità, basso restringimento, facile da stampare, ma scarsa resistenza al calore.	Istruzione, prototipazione, arredamento per la casa, giocattoli, ecc.
ABS (copolimero acrilonitrile-butadiene-stirene)	Elevata resistenza, buona tenacità, buona resistenza al calore e agli agenti chimici, ma facile da deformare durante la stampa.	Prototipazione per i settori automobilistico, elettronico, aerospaziale, dei giocattoli, ecc.
PETG	Elevata resistenza, buona tenacità, elevata trasparenza, migliore resistenza chimica e termica rispetto al PLA e difficoltà di stampa moderata	Imballaggi, contenitori, parti trasparenti, prototipazione, ecc.
PC (policarbonato)	Elevata resistenza, elevata tenacità, eccellente resistenza al calore e agli urti, ma difficile da stampare	Elettronica, ricambi auto, dispositivi di protezione individuale, ecc.
PC-ABS	Grazie alla combinazione dei vantaggi del PC e dell'ABS, presenta elevata resistenza, elevata tenacità, resistenza al calore e resistenza chimica.	Settori automobilistico, aerospaziale, elettronico e altri settori esigenti
PPSF (polifenilsulfone)	Elevatissima resistenza al calore (alta temperatura di deflessione termica), buona resistenza chimica ed eccellenti proprietà meccaniche.	Componenti per ambienti ad alta temperatura, apparecchiature per processi chimici, componenti aerospaziali, ecc.
Nylon 12	Elevata tenacità, buona resistenza chimica, elevata resistenza alla fatica, supporta test di accoppiamento a scatto ripetuti	Settori aerospaziale, automobilistico, dei beni di consumo e altri settori che richiedono elevata resistenza e resistenza chimica.

Quali sono le migliori applicazioni per la tecnologia FDM?

Le applicazioni della FDM (modellazione a deposizione fusa) comprendono principalmente i seguenti aspetti:

1. Prototipazione: la tecnologia FDM viene spesso utilizzata per produrre rapidamente prototipi di prodotto, aiutando progettisti e ingegneri a verificare i concetti di design, identificare potenziali problemi e ottimizzare i progetti di conseguenza.
2. Ambito educativo: In ambito educativo, la stampante 3D FDM è diventata un importante strumento didattico. Gli studenti possono apprendere la modellazione e la tecnologia di stampa 3D attraverso operazioni pratiche e coltivare il pensiero innovativo e le capacità pratiche.
3. Produzione: Nel settore manifatturiero, la tecnologia FDM viene utilizzata per la produzione di piccoli volumi e per la produzione su misura. Consente di stampare componenti di varie forme e strutture complesse per soddisfare esigenze specifiche.
4. Settore medico: Anche il settore medico rappresenta un importante campo di applicazione della tecnologia FDM. Può essere utilizzata per realizzare dispositivi medici come guide chirurgiche, protesi e ortesi, nonché modelli di trattamento personalizzati e ausili per la riabilitazione.
5. Arte e industrie creative: Nel settore artistico e creativo, la tecnologia FDM offre ad artisti e designer maggiori possibilità creative. Possono utilizzare la tecnologia FDM per stampare opere d'arte e decorazioni di varie forme e strutture.
6. Progettazione architettonica e produzione di modelli: nel campo dell'architettura, la tecnologia FDM viene utilizzata per produrre modelli e componenti architettonici che aiutano gli architetti nella progettazione e nella pianificazione. Questi modelli possono essere utilizzati per svariati scopi, tra cui presentazioni, didattica e ricerca.

Come si può migliorare la qualità di stampa FDM?

Il miglioramento della qualità di stampa FDM può iniziare da molti aspetti. Di seguito sono riportati alcuni metodi e suggerimenti specifici:

1. Regolare i parametri di stampa

• Riscaldamento del piano riscaldato: aumentare moderatamente la temperatura del piano riscaldato per migliorare l'adesione del materiale e ridurre la deformazione dei bordi, ma è necessario evitare il surriscaldamento.
• Controllo della temperatura dell'ugello: Selezionare la temperatura dell'ugello appropriata in base alle caratteristiche del materiale per garantire una fusione uniforme ed evitare un'eccessiva fluidità.
• Stampa a velocità ridotta: ridurre la velocità di stampa, soprattutto per il primo strato, per ridurre l'impatto della dilatazione e contrazione termica e migliorare la precisione.
• Altezza dello strato ragionevole: un'altezza dello strato ridotta diminuisce l'effetto gradino e migliora la qualità della superficie, ma richiede un compromesso tra tempo di stampa e costi.

2. Modello di ottimizzazione e supporto

• Struttura semplificata: riduzione dell'utilizzo di supporti, riduzione dei tempi e dei costi di stampa e miglioramento della qualità.
• Supporto adeguato: scegliere con criterio il tipo e la disposizione del supporto per evitare un'adesione eccessiva.

3. Selezione dei materiali di consumo e manutenzione della stampante

• Materiali di consumo di alta qualità: scegli materiali di consumo di elevata purezza e dimensioni precise per ridurre gli spazi tra gli strati e le deformazioni, ed evita materiali di consumo di bassa qualità che si inumidiscono.
• Manutenzione ordinaria: mantieni la stampante pulita e lubrificata, controlla e sostituisci regolarmente le parti usurate per garantire un funzionamento stabile.

4. Tecnologia di post-elaborazione

Levigatura e lucidatura: rimuovono i difetti superficiali e migliorano la qualità della superficie.
Trattamento di rivestimento: come la verniciatura a spruzzo e la galvanica per migliorare l'estetica, la durata e la funzionalità.

Riepilogo

La modellazione a deposizione fusa (FDM) è una tecnologia di stampa 3D che utilizza materiali termoplastici filamentosi che vengono riscaldati e fusi per poi essere depositati strato dopo strato. Grazie al continuo progresso scientifico e tecnologico, la tecnologia FDM ha raggiunto un significativo sviluppo in termini di materiali, apparecchiature, software, ecc. Attualmente, la FDM è diventata una delle tecnologie più diffuse nel mercato della stampa 3D, con una quota di mercato superiore al 65%. In settori come quello medico, dell'istruzione e dell'intrattenimento, la tecnologia FDM sta assumendo un ruolo sempre più importante. Allo stesso tempo, con la continua maturazione della tecnologia e l'ulteriore riduzione dei costi, si prevede che la tecnologia FDM troverà un utilizzo più ampio in un numero sempre maggiore di ambiti.

Disclaimer

Il contenuto di questa pagina è fornito a solo scopo di riferimento. LS non rilascia alcuna dichiarazione o garanzia, esplicita o implicita, in merito all'accuratezza, alla completezza o alla validità delle informazioni. Non si devono dedurre parametri prestazionali, tolleranze geometriche, caratteristiche di progettazione specifiche, qualità e tipologia dei materiali o lavorazione in relazione a ciò che un fornitore o produttore terzo fornirà tramite la rete Longsheng. È responsabilità dell'acquirente che richiede un preventivo per i componenti determinare i requisiti specifici per tali componenti. Vi preghiamo di contattarci per ulteriori informazioni .

Team LS

LS è un'azienda leader del settore specializzata in soluzioni di produzione personalizzate. Con oltre 20 anni di esperienza e più di 5.000 clienti al servizio, ci concentriamo su lavorazioni CNC di alta precisione, lavorazione della lamiera , stampa 3D , stampaggio a iniezione , stampaggio metalli e altri servizi di produzione integrati.
Il nostro stabilimento è dotato di oltre 100 centri di lavoro avanzati a 5 assi ed è certificato ISO 9001:2015. Forniamo soluzioni di produzione rapide, efficienti e di alta qualità a clienti in oltre 150 paesi in tutto il mondo. Che si tratti di produzioni a basso volume o di personalizzazioni su larga scala, siamo in grado di soddisfare le vostre esigenze con consegne in sole 24 ore. Scegliere LS Technology significa scegliere efficienza, qualità e professionalità.
Per saperne di più, visitate il nostro sito web: www.lsrpf.com

FAQ

1. Cos'è la modellazione a deposizione fusa (FDM)?

La modellazione a deposizione fusa (FDM) è una tecnologia di stampa 3D ampiamente utilizzata. Consiste nel riscaldare materiali termoplastici (come ABS, PLA, ecc.) fino a portarli allo stato fuso, per poi estruderli strato per strato attraverso un piccolo ugello e impilarli sulla piattaforma per formare un oggetto tridimensionale.

2. Come funziona la tecnologia FDM?

Il principio di funzionamento della tecnologia FDM è relativamente semplice. Innanzitutto, il materiale termoplastico filamentoso viene alimentato in un ugello riscaldato e fuso. Un ugello controllato da computer si muove quindi sulla piattaforma seguendo un percorso preimpostato, estrudendo il materiale fuso strato dopo strato. Man mano che ogni strato viene accumulato, si forma infine un oggetto tridimensionale completo.

3. Quali materiali possono essere stampati con la tecnologia FDM?

I materiali comunemente utilizzati per la stampa FDM includono ABS (copolimero acrilonitrile-butadiene-stirene), PLA (acido polilattico), nylon, PETG (polietilene tereftalato-1,4-cicloesandimetanolo), ecc. Questi materiali presentano diverse proprietà fisiche e chimiche e sono adatti a diversi scenari applicativi.

4. In quali settori viene utilizzata la tecnologia FDM?

La tecnologia FDM trova ampia applicazione in numerosi settori. Ad esempio, nel campo dell'istruzione, le stampanti FDM vengono utilizzate per la didattica e la ricerca scientifica; nel settore del design, i progettisti impiegano la tecnologia FDM per realizzare rapidamente prototipi; nel settore manifatturiero, la tecnologia FDM viene utilizzata per produrre parti, utensili e componenti funzionali; inoltre, la tecnologia FDM svolge un ruolo importante anche nei settori medico, aerospaziale, automobilistico e in molti altri.
