خدمة ثني المعادن الدقيقة: تشكيل مخصص عالي التسامح

خدمة ثني المعادن بدقة في صناعة التكنولوجيا الفائقة يواجهون مشكلة انحراف الدقة، حيث يؤدي تراكم الأخطاء في العبوات الدقيقة باستخدام الآلات القديمة أو عدم كفاية التحكم في الزنبرك إلى إلغاء العبوات المجمعة. المشكلة المتكررة هي نتيجة لعوامل أساسية مثل الاختلاف في مقاومة الخضوع للمواد المستخدمة وتوزيع الضغوط الحرارية.

ويكمن الحل في تقنية المحاكاة باستخدام نظام تعويض مؤازر سداسي المحاور ، والذي يقوم بمراقبة الزوايا في الوقت الحقيقي لتعويض المتغيرات في العملية. باستخدام هذه التقنية، يتم ضمان أن العبوات الدقيقة تلبي التفاوتات القصوى في حدود ±0.1 مم . ويساعد الحل أيضًا العملاء على تقليل التكاليف في عملية التجميع اللاحقة بنسبة 20% .

الانحناء المعدني الدقيق: الدليل الأساسي

الجانب الفني	استراتيجية التنفيذ
تعويض Springback المادي	كل مادة ثني المعادن وكل سُمك له مقدار مختلف من الارتداد؛ نحن نحسب المقدار الدقيق لزوايا الانحناء الزائد التي سيتم برمجتها في مكابح الضغط CNC لضمان تحقيق الزاوية المطلوبة .
انحناء ثابت على طول الطول	لضمان زاوية ثابتة على طول طويل من الانحناء، من الضروري وجود كبش وسرير مستويين تمامًا، وفي بعض الحالات، يمكن أن يتم الانحناء على مرحلتين.
علاقة دقيقة بين الفتحة والحافة	قد تكون المكونات الموجودة بالقرب من المنعطف مشوهة ؛ نحن نستخدم قياسًا دقيقًا للظهر، والذي قد يتضمن في بعض الحالات الانحناء قبل القطع أو بعده.
تسلسل معقد متعدد الانحناءات	يعد تسلسل الانحناء مهمًا أيضًا لضمان عدم تصادم الأدوات والحصول على الشكل المطلوب؛ تتم محاكاة التسلسل قبل التشغيل الفعلي في برنامج CAM .
عمليتنا المعايرة	تتكون معداتنا من مكابح ضغط CNC مع تصحيح زاوية تلقائي، وأدوات أرضية دقيقة، وفحص المادة الأولى لضمان التحقق من صحة كل البعد.
النتيجة: تركيب دقيق	يوفر أجزاء منحنية جاهزة للتوافق التام في التجميع النهائي، دون الحاجة إلى الحشو أو الإجبار أو إعادة العمل .
النتيجة: جودة متكررة	يعمل على تسهيل العملية من خلال التأكد من أن كل جزء في الدفعة يتمتع بنفس التفاوتات الزاوية والأبعاد عالية الجودة ، مما يجعله مثاليًا للتجميع الآلي.

يكمن حل هذه المشكلة في خبرتنا في تحويل المعدن المسطح إلى أجزاء دقيقة الشكل تتناسب تمامًا مع المرة الأولى. ملكنا عملية ثني المعادن الدقيقة يقاوم تأثيرات الزنبرك الخلفي في المعدن بالإضافة إلى الميل إلى التشويه، مما يسمح للأجزاء بتلبية التفاوتات الزاوية وتحديد المواقع المحددة للحصول على ملاءمة مثالية في التجميع النهائي.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع LS

هناك عدد لا يحصى من المقالات المتوفرة حول موضوع ثني المعادن بدقة . لماذا قراءة مقال آخر حول هذا الموضوع؟ نحن لسنا منظرين. نحن الممارسين. "ساحة المعركة" لدينا هي أرضية المصنع، حيث نواجه يوميًا تحديات المعادن عالية القوة، والتفاوتات الحرجة، وهندسة الأجزاء المعقدة. نحن لا "نعرف" الموضوع؛ نحن نعتمد على "المعرفة التطبيقية" من أجل البقاء. إن وجود جزء منحني بشكل غير صحيح في خلية وقود الفضاء الجوي أو في مبيت الغرسة الطبية له عواقب وخيمة. كل جزء قمنا به كان بمثابة درس "عملي".

من خلال تجاربنا، تعلمنا كيف يمكن مقارنة 6061-T6 بـ 304 غير القابل للصدأ في مكبس الضغط، أو كيفية "تعديل" برنامج CNC للحصول على جزء مهم ومتعدد الانحناء مثل الهيكل تمامًا، أو كيفية "تكرار" جزء لتلبية مجموعة من الآلاف. توصياتنا مبنية على نجاحاتنا وأخطائنا المكلفة، ليس من أي نص أو دراسة، بل من الخبرة وسوائل القطع والفحص. لقد ارتكبنا الأخطاء حتى لا تضطر إلى ذلك.

تجمع طريقتنا بين هذه الخبرة التي اكتسبناها بشق الأنفس مع التزامنا بالمعايير. والنتيجة هي أداء موثوق به بدءًا من الاختيار الأولي للمواد وحتى الفحص النهائي. أسلوبنا هو تطبيق المبادئ التوجيهية بدقة من جمعية الألومنيوم (AAC) للتشكيل الخاص بالسبائك وأفضل الممارسات من اتحاد صناعات المساحيق المعدنية (MPIF) للمواد المتقدمة. إن الجمع بين الخبرة والمعايير الذكية في الشارع هو الطريقة التي نطبقها بها كل يوم للحصول على ما يناسب عملائنا.

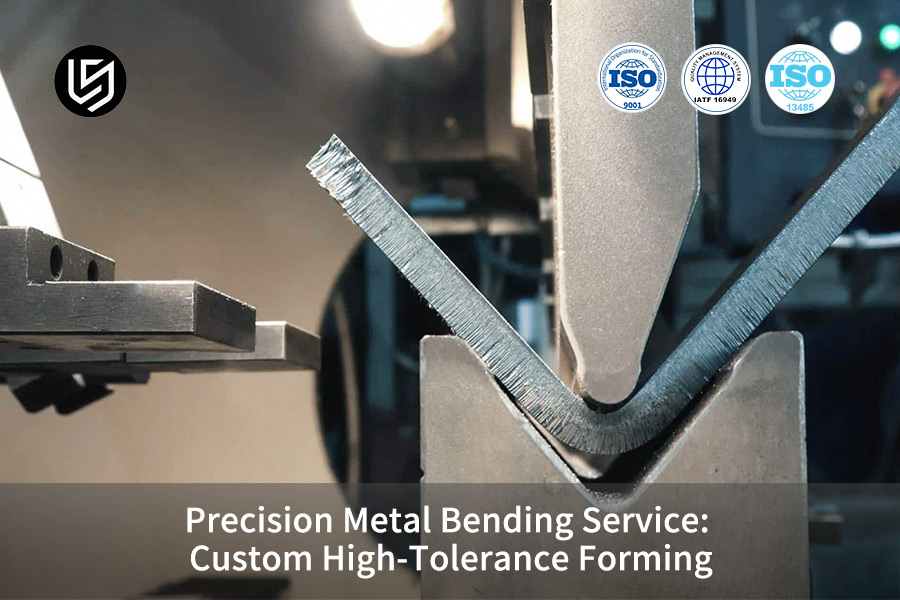

الشكل 1: تشكيل انحناء عالي التحمل في الفولاذ المدلفن على البارد على مكابح الضغط لأقواس الآلات أو المعدات.

لماذا تعتبر خدمة ثني المعادن الدقيقة ضرورية لتحقيق مكونات عالية التحمل؟

مع المكونات ذات التسامح العالي، يتزايد خطأ الزاوية الإجمالي الناتج عن الانحناء التقليدي، مما يتسبب في عدم المحاذاة والإجهاد. تتحكم خدمة ثني المعادن الدقيقة بدقة في هذه العوامل لتحقيق موثوقية دقة الانحناء باستخدام الحاسب الآلي والتأكد من الأجزاء الجاهزة للإنتاج. النهج الفني الأساسي هو الجمع بين ثلاث عمليات حاسمة:

تعويض Springback التنبؤي عبر المحاكاة

يتم التخفيف من المشكلة الأساسية المتمثلة في الارتداد الخلفي من خلال الاعتماد على عمليات محاكاة FEA، مسترشدة بمعايير مثل تلك التي تقدمها جمعية الألومنيوم (AAC) ، لفهم سلوك الانحناء. يسمح ذلك بحساب زوايا الانحناء وقوة الأداة مسبقًا في برنامج CNC، مما يؤدي بشكل فعال إلى معالجة مشكلات الارتداد قبل بدء عملية تشكيل المعادن عالية الدقة.

التصحيح في الوقت الحقيقي مع التحكم في الحلقة المغلقة

في أ الانحناء المعدني عالي التحمل أثناء العملية، تعمل مكابح الضغط ذات 6 محاور ، والمجهزة بأجهزة استشعار، على إنشاء نظام حلقة مغلقة. يتم قياس كل انحناء في الوقت الفعلي، وفي حالة حدوث انحراف، يتم إجراء تعديل دقيق على مسار الأداة للانحناء التالي. هذا تصحيح في الوقت الفعلي يمنع تراكم أخطاء الأبعاد في جزء متعدد الانحناءات.

ضمان اتساق الدفعة من خلال التقييس

لتحقيق التكرار، يجب التحكم في جميع المتغيرات. كامل ثني المعادن المخصصة يتم توحيد العملية بدءًا من شهادة المواد من خلال إعداد الأدوات وإعدادات الماكينة بناءً على سبيكة المادة. إن التحكم في جميع المتغيرات، بناءً على بيانات موثوقة من مصادر موثوقة، يضمن أن جميع الأجزاء في مجموعة معينة تلبي المواصفات الهامة التي تبلغ ±0.1 مم و±0.5 درجة .

يغير مستوى التعقيد في نظام الحلقة المغلقة هذا ثني المعادن من شكل فني إلى مجال هندسي. صحة الجزء الأول والموثوقية على المدى الطويل - هذه هي الميزة التنافسية الحقيقية في التجميعات المهمة. والنتيجة النهائية هي حل يمكن التحقق منه لعدم التعديل بعد التشكيل، مما يوفر الوقت والمال في التجميع.

كيف يمكن لخدمة ثني المعادن المخصصة إدارة المواد Springback أثناء التشكيل المعقد؟

تعتبر مادة الزنبرك الخلفي التحدي الأكثر صعوبة وديناميكية في التشكيل الدقيق ولها أكبر تأثير على دقة أبعاد الأجزاء وملاءمة الأجزاء في التجميع. في حين أن تطبيق عوامل التعويض العامة أمر شائع في التشكيل الدقيق، إلا أنه ليس كافيًا في حالة ثني المعادن ذات التحمل العالي . يستبدل حلنا الهندسي عملية التقدير بعملية تنبؤية للقياس والتصحيح:

نمذجة Springback التنبؤية

• قاعدة بيانات الملكية: لدينا قاعدة بيانات خاصة تحتوي على معلومات تتعلق بقوة الشد، واتجاه الحبوب، وسمك المادة، خصيصًا لنوع معين من المواد، على سبيل المثال SUS304 أو Al6061 .
• محاكاة FEA: نستخدم المعلومات الموجودة في قاعدة البيانات لإجراء محاكاة FEA لحساب التعويض مسبقًا، وبالتالي إنشاء برنامج CNC دقيق للغاية للمرور الأول الانحناء المعدني الدقيق .

تصحيح عملية الحلقة المغلقة

1. قياس الزاوية في الوقت الحقيقي: لدينا جهاز استشعار يقيس الزوايا في الوقت الحقيقي قبل تحرير الأجزاء.
2. التعويض الفوري: نقوم تلقائيًا بحساب الضبط الجزئي للانحناء المماثل التالي، مما يسمح بثني المعادن عالي التحمل .

التحقق من صحة العملية والقفل

• فحص المادة الأولى: يتم التحقق من ذلك من خلال استخدام CMM لجميع الأبعاد الحرجة.
• قفل المعلمة: يضمن ذلك تثبيت الوصفة الدقيقة للآلة التي أنشأت الجزء الصحيح في عملية الدفعة بأكملها، مما يسمح بتشكيل أعلى قدر من التسامح.

يعد هذا تحولًا أساسيًا من التعديل التفاعلي إلى التحكم التنبؤي للمواد . ومن خلال الجمع بين المعرفة وبيانات الاستشعار في الوقت الفعلي، فإننا نحول بشكل فعال متغيرًا غير خاضع للتحكم إلى متغير يتم التحكم فيه بدقة. هذه هي الطريقة التي نحقق بها نتائج حتمية مثل "الإمساك" عند ± 0.15 مم على أجزاء الجدار الرقيقة. يحصل عملاؤنا على أ خدمة ثني المعادن المخصصة يعد بالاتساق في الدفعات ويزيل فعليًا مخاطر الهدر الناتجة عن اختلاف المواد.

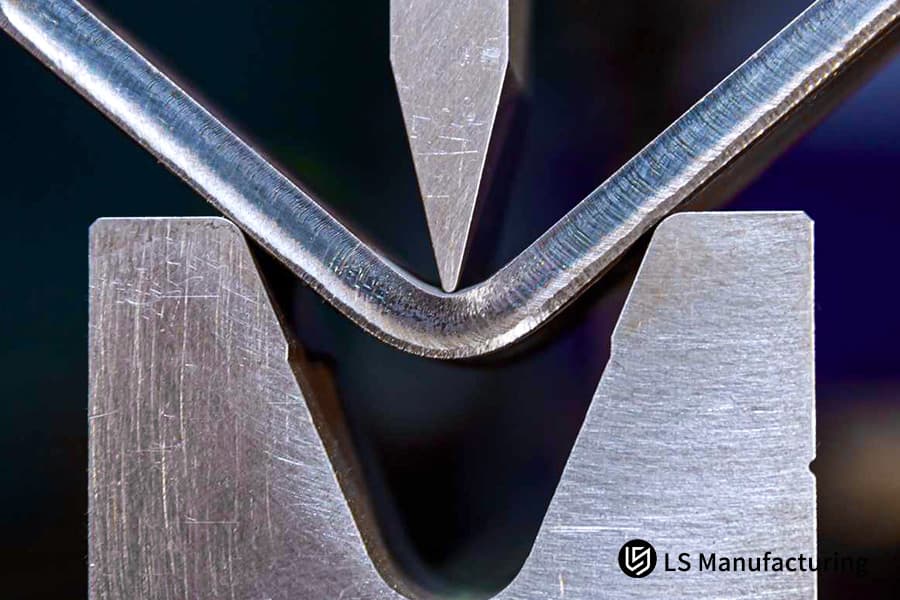

الشكل 2: تشكيل ثني معدني عالي التحمل من الألومنيوم لحاوية جهاز طبي أو هيكل أداة دقيقة.

ما الذي يجعل خدمة تشكيل المعادن الدقيقة المتقدمة متفوقة على محلات الصفائح المعدنية التقليدية؟

بالنسبة للصناعات الحيوية، فإن فارق الأداء بين مصانع الصفائح المعدنية العادية والمتخصصة مقدمي خدمات تشكيل المعادن الدقيقة أمر بالغ الأهمية. والغرض من هذه الوثيقة هو تحديد معايير الأداء التي تختلف بها. تحدد مقارنات البيانات مزايا الأداء في التحكم في التسامح والاتساق الهيكلي . القيمة الحقيقية تكمن في توفير معايير الشراء لصناع القرار في عالم تقوده الهندسة.

وجه	معيار متجر الصفائح المعدنية التقليدية	خدمة التشكيل الدقيق المتقدمة (على سبيل المثال، تصنيع LS)
القدرة الأولية	التصنيع العام للأجزاء ذات التفاوتات القياسية.	خدمة تشكيل المعادن الدقيقة التي تركز على الهندسة للمكونات الحيوية.
عملية تشكيل المفتاح	يعتمد على المعيار عمليات ثني المعادن .	يستخدم ثني المعادن المتقدم عالي الدقة والتشكيل متعدد المحاور.
تشكيل نموذجي	التسامح ±0.5 مم ، وهو متوسط ​​الصناعة للعديد من التطبيقات.	يحمل تسامحًا ثابتًا يبلغ ±0.1 مم ، تم التحقق منه من أجل هندسة ثني المعادن المعقدة .
المعدات الحرجة	مكابح وأدوات الضغط القياسية.	مكابس ذات حمولة عالية مدمجة مع أنظمة تعويض ثني المعادن الدقيقة .
الحل للتشويه	التصحيح اليدوي أو قبول "التجديف" المتأصل في الانحناءات الطويلة.	انحناء معدني فائق من خلال طاولات عمل تعويضية هوائية نشطة وعالية الدقة.
جودة الجزء الناتج	محتمل للهندسة المتغيرة التي تؤثر على التجميع والإجهاد.	يضمن اتساقًا هيكليًا استثنائيًا وعمرًا أطول للتعب.

إن متطلبات التسامح ± 0.1 مم هي عامل تمكين مباشر لهذا الاتساق الهيكلي المطلوب، وبالتالي حل مشكلة مخاطر الأداء في التجميعات النهائية، والتي كانت مصدر قلق للعميل. يوفر هذا التحليل أساسًا تقنيًا لاختيار الشركاء الذين يمتلكون ثنيًا معدنيًا عالي الدقة ، وبالتالي يكون بمثابة دليل نهائي للمواقف الهندسية التنافسية ذات القيمة العالية حيث تكون القدرة ذات أهمية قصوى.

لماذا تعد شركة LS Manufacturing الشركة الرائدة في مجال تصنيع خدمات تشكيل المعادن المخصصة للأجهزة الطبية؟

لتلبية المتطلبات الصارمة لعملية تصنيع الدرجة الطبية مع أسطح خالية من العيوب واتساق الأبعاد، فريدة ومتخصصة خدمة تشكيل المعادن المخصصة ضروري. هذا هو المكان الذي يلبي فيه الحل الشامل الذي تقدمه LS Manufacturing التحدي المتمثل في تلبية متطلبات التطبيق من خلال:

تنفيذ الانحناء بدون علامات للأسطح النقية

لدينا حل للأضرار التي يمكن أن تحدث من الناحية التجميلية والوظيفية على مواد مثل الفولاذ المصقول المقاوم للصدأ. يستخدم الحل الذي نقدمه وسادة مركبة بوليمر فريدة وطلاءات خاصة في عملية المعالجة ثني المعادن بدقة عالية . تضمن هذه العملية توزيعًا متساويًا للقوة دون ترك مسافة بادئة على السطح.

ضمان اتساق مجموعة إلى مجموعة مع الدقة الإحصائية

نحن نزيل خطر انحراف الأبعاد في دفعات الإنتاج. يتم تمكين التزامنا بـ Cpk ≥ 1.33 من خلال مراقبة SPC (التحكم في العمليات الإحصائية) في الوقت الفعلي لجميع معلمات عملية ثني المعادن المهمة . هذه عملية تعتمد على البيانات تمكننا من إجراء تعديلات استباقية بحيث تتمتع آلاف الأجزاء، مثل هيكل الماسح الضوئي، بهندسة متطابقة وخصائص تجميع يمكن التنبؤ بها.

القضاء على فشل التجميع والتكاليف الثانوية

نحن نتخلص من التكاليف الخفية لمشكلات المحاذاة الخاطئة والتركيب في عملية التجميع النهائية للجهاز. يتيح لنا التضافر بين الأدوات التي لا تحتوي على علامات والتحكم الإحصائي تحديد الميزات ومواضع التثبيت بدقة مطلقة. تضمن هذه الدقة في عملية ثني المعادن المتقدمة التكامل السلس مع مكونات الوحدة الداخلية، مما يمنع إعادة العمل المكلفة، والتأخير، وتدهور الأداء المحتمل في الجهاز النهائي.

توضح هذه الوثيقة المنهجية لحل مشكلات التصنيع والموثوقية الملموسة بدءًا من سلامة السطح ووصولاً إلى ملاءمة التجميع. كما أنه يسلط الضوء على أهمية السلطة الفنية في تصنيع الدرجة الطبية ، حيث يمكن استخدام خدمة تشكيل المعادن المخصصة لدينا كحل هندسي لمصنعي المعدات الأصلية حيث يعد الأداء والمظهر وتخفيف المخاطر أمرًا بالغ الأهمية في تطبيقات ثني المعادن الصعبة .

الشكل 3: ثني صفائح الفولاذ المدرفلة على البارد على مكبس ضغط لألواح التغليف الإلكترونية أو الآلية الدقيقة.

كيف يمكن لثني المعادن ذو التسامح المحكم أن يقلل من تكاليف التصنيع الإجمالية لحاويات الإلكترونيات؟

في عملية تصنيع العبوات الإلكترونية، يتم تحقيق وفورات في التكاليف مقارنة بالمعيار الانحناء المعدني التسامح الشديد يتم تعويضها عادةً بتكاليف مخفية في عملية التجميع والتشطيب. يوضح هذا التحليل كيف أن الاستثمار في خدمة ثني المعادن الدقيقة لدينا يترجم دقة الأبعاد مباشرة إلى وفورات ملموسة في التكلفة عن طريق تقليل النفايات في عملية التصنيع:

تحقيق الجزء الأول الصحيح لضغط المهل الزمنية

1. التحدي: يؤدي التباين في الإنتاج المبكر إلى فشل عملية التجهيز، مما يتسبب في تأخير الدفعة بأكملها.
2. طريقتنا: نستخدم الانحناء المعدني القابل للضبط مع إمكانية التكرار التي يتم التحكم فيها في العملية بمقدار ±0.1 مم .
3. تم حل الحل: أدى ذلك إلى الحصول على معدل موافقة للقطعة الأولى يزيد عن 99% ، مما يجعل التشغيل التجريبي غير ضروري وتأمين الجدول الزمني للمشروع من البداية.

تحسين عمليات اللحام والوصل النهائية

• التحدي: تؤدي الفجوات الموجودة في المعدن بسبب الانحناء غير المتناسق إلى حجم اللحام.
• طريقتنا: يضمن الثني المعدني الدقيق لدينا بقاء الفجوات في التماس أقل من 0.2 مم .
• تم حل الحل: يؤدي ذلك إلى تقليل الوقت والحجم المطلوب في عملية اللحام الآلي بنسبة 15% تقريبًا ، بالإضافة إلى الحاجة إلى معالجة المنطقة المتأثرة بالحرارة (HAZ) ، وبالتالي تقليل العمالة الثانوية.

تمكين التجميع النهائي والتشطيب المبسط

1. التحدي: الأجزاء غير المصممة لتتلاءم معًا بشكل صحيح يجب تجميعها معًا، وتلميعها ، وما إلى ذلك، قبل الشحن.
2. طريقتنا: نجعل المكونات قابلة للتبديل من خلال التحكم في العمليات الإحصائية في أعمالنا الانحناء المعدني المتقدم .
3. تم حل الحل: إنه يسهل عملية التجميع بدون أدوات، وبالتالي يوفر متوسط ​​25% من تكلفة الوحدة في التجهيز النهائي والتلميع .

فيما يلي مقترح لمنهجية ثابتة لتحسين التكلفة الإجمالية، ومعالجة القضية الحاسمة المتمثلة في الدقة والكفاءة. إنها توفر الهيئة الفنية لخدمة ثني المعادن الدقيقة التي تستهدف وتحل النفايات الكمية في إنتاج منتجات التغليف عالية القيمة، مما يوفر اليقين حيثما كانت تقليدية الانحناء المعدني القياسي يقدم مخاطر التكلفة.

LS تصنيع غلاف بطارية الألومنيوم من فئة الطيران والفضاء مشروع الانحناء الدقيق المخصص

الحالة الفنية أدناه هي وصف لكيفية القيام بذلك تصنيع إل إس مساعدة شركة طيران ناشئة في حل مشكلة تجميع مهمة عن طريق تحويل مشكلة النموذج الأولي إلى حل. تطلبت هذه المشكلة دقة هندسية شديدة في حاوية ألومنيوم رقيقة الجدران وطويلة المدى من خلال خدمة تشكيل المعادن الدقيقة :

تحدي العميل

واجهت شركة أوروبية تعمل على تصميم طائرة eVTOL حصارًا كبيرًا في عملية تطويرها. أغلفة البطاريات مصنوعة من الألومنيوم 5052-H32 وقد مرت بعملية معقدة تزيد عن 800 ملم الانحناء المعدني المعقد ، كان لديه مشاكل مع أكثر من 1.0 درجة من انحراف الجدار الجانبي. وهذا يعني أن أغلفة البطارية لم تكن قادرة على استيعاب وحدات البطارية ذات الكثافة العالية، وكان عائد التجميع لأول مرة يبلغ 65% فقط.

حل التصنيع LS

في حالة خدمة ثني المعادن المخصصة لدينا، فقد تم تحقيق ذلك من خلال تنفيذ حل هندسي ذي شقين. أولاً، تم إدخال نظام تعويض الضغط الديناميكي من أجل تعويض انحراف السرير في الوقت الحقيقي، وتحديداً في الانحناء المعدني الحرج . ثانيًا، تم إجراء تعديلات دقيقة على المركز الميت السفلي بزيادات قدرها 0.01 ملم ، وذلك تماشيًا مع قوة الخضوع الفعلية للأجزاء المعنية. ونتيجة لما سبق، تم إجراء تحليل التصميم للتصنيع (DFM) ، مما أدى إلى إضافة ميزات الإغاثة الدقيقة في قمم الأجزاء.

النتائج والقيمة

نتيجة للحل الموصوف أعلاه، تم تحسين التعامد الإجمالي للجدران الجانبية بهامش قدره ±0.2° . وقد أدى ذلك إلى توفير التكاليف المباشرة بنسبة 32% في التكلفة الإجمالية لقطع الغيار للعميل المعني، حيث تم إلغاء جميع التصحيحات على الأجزاء. علاوة على ذلك، فقد أدى ذلك إلى زيادة قدرها 10 أيام في جدول التسليم الأصلي، مما يمنح العميل ميزة تنافسية كبيرة في سياق برنامج اختبار الطيران الخاص به.

الغرض من دراسة الحالة هذه هو تسليط الضوء على قدرتنا على تجاوز قيود التصنيع الأساسية من خلال الابتكار القائم على البيانات في عمليات التصنيع. تعد دراسة الحالة هذه بمثابة تأييد لخدمة تشكيل المعادن الدقيقة لدينا كحل حيوي لتطبيقك المهم حيث لا تكون الدقة الهندسية خيارًا. إن مهارتنا المتقدمة في ثني المعادن المتقدمة تترجم عدم يقين النموذج الأولي الخاص بك إلى يقين الإنتاج.

عزز معدل تجميع مبيت بطارية eVTOL الخاص بك إلى 100% من خلال خدمة ثني المعادن عالية الدقة التي تقدمها شركة LS Manufacturing.

ما هي معايير الفحص التي تضمن جودة منتجات ثني المعادن عالية الدقة؟

في التصنيع عالي القيمة، الجودة ليست منتجًا نهائيًا؛ إنها عملية مدعومة بالأدلة التجريبية. في هذه الوثيقة، سنقدم معايير الفحص التي تضمن جودة منتجات ثني المعادن عالية الدقة . الغرض من هذه الوثيقة هو تقديم رؤية واضحة للعمق الفني المرتبط بخدمة تشكيل المعادن المخصصة . القيمة الحقيقية لهذه الوثيقة هي إزالة الغموض عن العلاقة بين العملية والنتائج.

معيار التفتيش / التركيز	المنهجية والأدوات	المخرجات / الضمانات القابلة للقياس الكمي
التحقق من الأبعاد والزاوي	استخدام المنقلة الرقمية للتحقق أثناء العملية وCMM للتحقق النهائي من الأمور الحرجة تتطلب ثني المعادن سمات.	تقارير رقمية تتحقق من التوافق مع تفاوتات محددة مثل الزاوية ±0.1° والحركة الخطية ±0.1 مم .
الامتثال الكامل للملف الهندسي	استخدام المسح بالليزر ثلاثي الأبعاد للتحقق من صحة ميزات ثني المعادن المهمة بعد المعالجة.	تقارير خريطة ملونة تقارن الأجزاء مباشرة بنموذج CAD ثلاثي الأبعاد الأصلي .
إمكانية تتبع المواد والوثائق	توفير تقارير اختبار المواد (MTR) ووثائق فحص المادة الأولى (FAI) الخاصة بالدُفعات.	سجلات الشهادات التي تتحقق من النسب من المواد الخام إلى الجزء النهائي. وهذا يضمن فحص الجودة الجاهز للتدقيق.
شهادة العملية والنظام	الالتزام بمعايير نظام إدارة الجودة ISO 9001:2015 للأمور الحرجة الانحناء الدقيق للمعادن العمليات.	نظام يضمن تنفيذ الإجراءات ويعزز التحسين.

يعالج هذا الإطار بشكل مباشر مخاوف العميل فيما يتعلق بمخاطر سلسلة التوريد عن طريق استبدال الافتراضات بالأدلة التجريبية. يوضح هذا الإطار كيف يمكن لبروتوكول فحص الجودة الخاص بنا، والذي يلعب دورًا حاسمًا في خدمة تشكيل المعادن المخصصة لدينا، أن يقلل من مخاطر التكامل ويوفر القدرة على التنبؤ بالأداء. تعتبر هذه الوثيقة بمثابة ملخص فني لشركائنا حيث الدقة العالية ثني المعادن هي نقطة بداية غير قابلة للتفاوض لعملنا معًا.

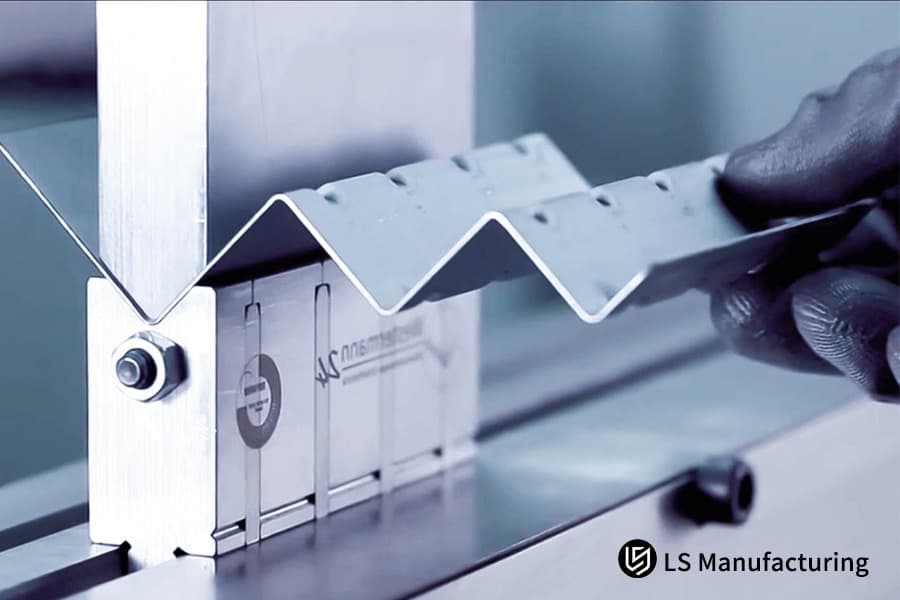

الشكل 4: ثني شريط الفولاذ المقاوم للصدأ عالي الدقة للغلاف الإلكتروني أو مكونات الهيكل الصناعي.

كيف يتم تقييم مقدم خدمة ثني المعادن بناءً على قدراته الفنية؟

اختيار أ خدمة ثني المعادن يبدأ المزود بتقييم منهجيته الهندسية الأساسية بدلاً من عروض المعدات الخاصة به. تعمل هذه الوثيقة كإطار عمل لإجراء تدقيق فني للموردين ، مع التركيز على تلك القدرات المهمة لتحقيق الدقة بدءًا من التصميم وحتى التصنيع بكميات كبيرة:

سوق دبي المالي الاستباقي للقضاء على الفشل القائم على التصميم

نحن نعالج مشكلة تغييرات التصميم المكلفة في مرحلة متأخرة من المشروع، مما يتسبب في تأخير المشروع. تتيح لنا مشاركتنا في مرحلة التصميم بمساعدة الكمبيوتر (CAD) تحليل سلوك المواد والمكونات عملية ثني المعادن المعقدة ، وتقديم اقتراحات لتحسين المتانة وفعالية التكلفة. نحن نضمن عدم وجود أي مشاكل في التصنيع من خلال إتقان التصميم قبل بدء الأدوات.

التحكم في العمليات المستندة إلى البيانات لتحقيق الاتساق المضمون

نحن نعالج مشكلة عدم القدرة على التنبؤ بالجودة وانعدام الشفافية في العملية. يوفر الحل الذي نقدمه لوحات معلومات للتحكم في العمليات الإحصائية (SPC) في الوقت الفعلي لمراقبة النطاق الكامل للمعلمات في عملية ثني المعادن الدقيقة . نحن نقدم معلومات يمكن التحقق منها في الوقت الفعلي، إلى جانب الرسوم البيانية التاريخية (على سبيل المثال، Cpk)، مما يجعل مراقبة الجودة ليست مجرد مسألة امتثال ولكن أيضًا مسألة يقين.

أتمتة قابلة للتطوير لضمان دقة الإنتاج بكميات كبيرة

وبهذا الحل نستطيع معالجة مشكلة الدقة ضمن المقالة الأولى لآلاف الأجزاء. ويتم ذلك باستخدام خلايا إنتاج إطفاء الأنوار والانحناء الآلي . وهذا يتيح برامج ثني المعادن المعقدة ليتم تنفيذها مع التكرار بحيث يمكن أيضًا تلبية نفس التفاوتات التي تم استيفاؤها في المادة الأولى في جميع أجزاء دفعة الإنتاج.

الغرض من هذه الوثيقة هو إجراء تدقيق نهائي للموردين يحدد كيفية قياس الدقة الهندسية مقابل التصنيع الأساسي. كما يثبت كيف أ خدمة تشكيل المعادن بدقة ، والتي تأسست على أساس التعاون الاستباقي والشفافية والاتساق، يمكنها معالجة المشكلات الأساسية للعميل المتعلقة بالبرامج والتكلفة وتوريد الأجزاء المهمة.

الأسئلة الشائعة

1. ما هو أعلى مستوى من الدقة يمكن أن تحققه خدمة ثني المعادن الدقيقة التابعة لشركة LS Manufacturing؟

في بيئة ورشة عمل يتم التحكم في درجة حرارتها باستخدام ماكينات CNC ذات 6 محاور ، يمكننا تحقيق دقة الأبعاد الخطية في حدود ±0.1 مم ودقة زاوية في حدود ±0.5 درجة.

2. ما هو الحد الأدنى لنصف قطر الانحناء الذي يمكنك التعامل معه؟

يختلف الحد الأدنى لنصف قطر الانحناء اعتمادًا على سمك المادة. بالنسبة للصفائح المعدنية، من الممكن الحصول على تشكيل دقيق بدون شقوق دقيقة عندما يكون نصف قطر الانحناء مساويًا لسمك المادة، أي 1T.

3. كيف تعالج شركة LS Manufacturing الارتداد الربيعي في خدمات ثني المعادن المخصصة للألواح السميكة؟

للتعامل مع Springback في خدمتنا، من الممكن استخدام تقنية تتضمن سلسلة من انحناءات الاختبار التي تتضمن مراقبة المستشعر والتعويض في الوقت الفعلي. تسمح هذه التقنية بإجراء تعديلات في الوقت الفعلي على عمق الانحناء وفقًا للقيم المقاسة الفعلية لقوة الخضوع.

4. هل تدعم خدمة ثني المعادن الخاصة بك ثني الفولاذ المقاوم للصدأ بدون علامات؟

نعم. لهذه الخدمة، من الممكن استخدام قالب أو وسادة من البولي يوريثين، حيث يتم تجنب الخدوش والخدوش على سطح الجزء المنحني.

5. ما مدى تنافسية أسعارك لطلبات ثني المعادن كبيرة الحجم وعالية التحمل؟

باستخدام خلايا الثني الروبوتية الخاصة بنا، تمكنا من خفض تكاليف العمالة بشكل كبير، مما مكننا من تقديم عروض أسعار تنافسية للغاية للطلبات واسعة النطاق مع تقليل المهل الزمنية بنسبة 30% .

6. هل تقدم شركة LS Manufacturing اقتراحات لتحسين التصميم خلال مرحلة التشكيل الدقيق للمعادن؟

يقدم فريقنا تدقيقًا مجانيًا لـ DFM (التصميم من أجل التصنيع) في مرحلة الاستفسار من أجل المساعدة في تحسين تخطيط الانحناء بحيث يتم تقليل تعقيد عملية التصنيع وجعل الهيكل أكثر استقرارًا.

7. كيف يمكنك ضمان الاتساق عبر الدفعات المختلفة من أجل ثني المعادن ذي التسامح المحكم؟

نحن نتبع عملية SPC (التحكم في العمليات الإحصائية) ونجري تحليلًا طيفيًا لكل دفعة من المواد الخام من أجل ضمان اتساق صلابة المواد الخام وقوة إنتاجها.

8. هل يمكنني تحميل ملفات STEP للحصول على عرض أسعار سريع لخدمات تشكيل المعادن المخصصة؟

نعم، نحن ندعم العديد من تنسيقات النماذج ثلاثية الأبعاد. ونؤكد لك أننا سنرد عليك بعرض أسعار تفصيلي، بما في ذلك تحليل قابلية التصنيع، خلال 24 ساعة .

ملخص

إن ثني المعادن الدقيقة هو نظام علمي يجمع بين الطبيعة التنبؤية لعلم المواد وتعويض الأدوات المحوسبة والتحكم الدقيق. ومن خلال استخدام تقنيات مثل التعويض المؤازر سداسي المحاور وDFM التنبؤي، يمكننا تلبية متطلبات فئة الطيران التي لا تنتج جزءًا فحسب، بل تضمن أيضًا موثوقية التجميع والمنتج. هذه هي الدقة التي تترجم إلى توفير في التكاليف وأساس لعلاقة تدوم مدى الحياة.

إن التغلب على اختناقات تشكيل المعادن الدقيقة مثل الارتداد غير المنضبط والأخطاء التي تسبب تأخير وقت الوصول إلى السوق يكون أسهل عندما اتصل بنا اليوم لإجراء تدقيق مجاني لسوق دبي المالي وتحليل تحسين التكلفة. عندما تكون هناك حاجة إلى ثني المعادن بدقة في المواد الطبية أو من الدرجة الفضائية، يمكننا تقديم عرض أسعار في غضون 24 ساعة .
